Chery Tiggo 5 (T21). Руководство по ремонту - часть 248

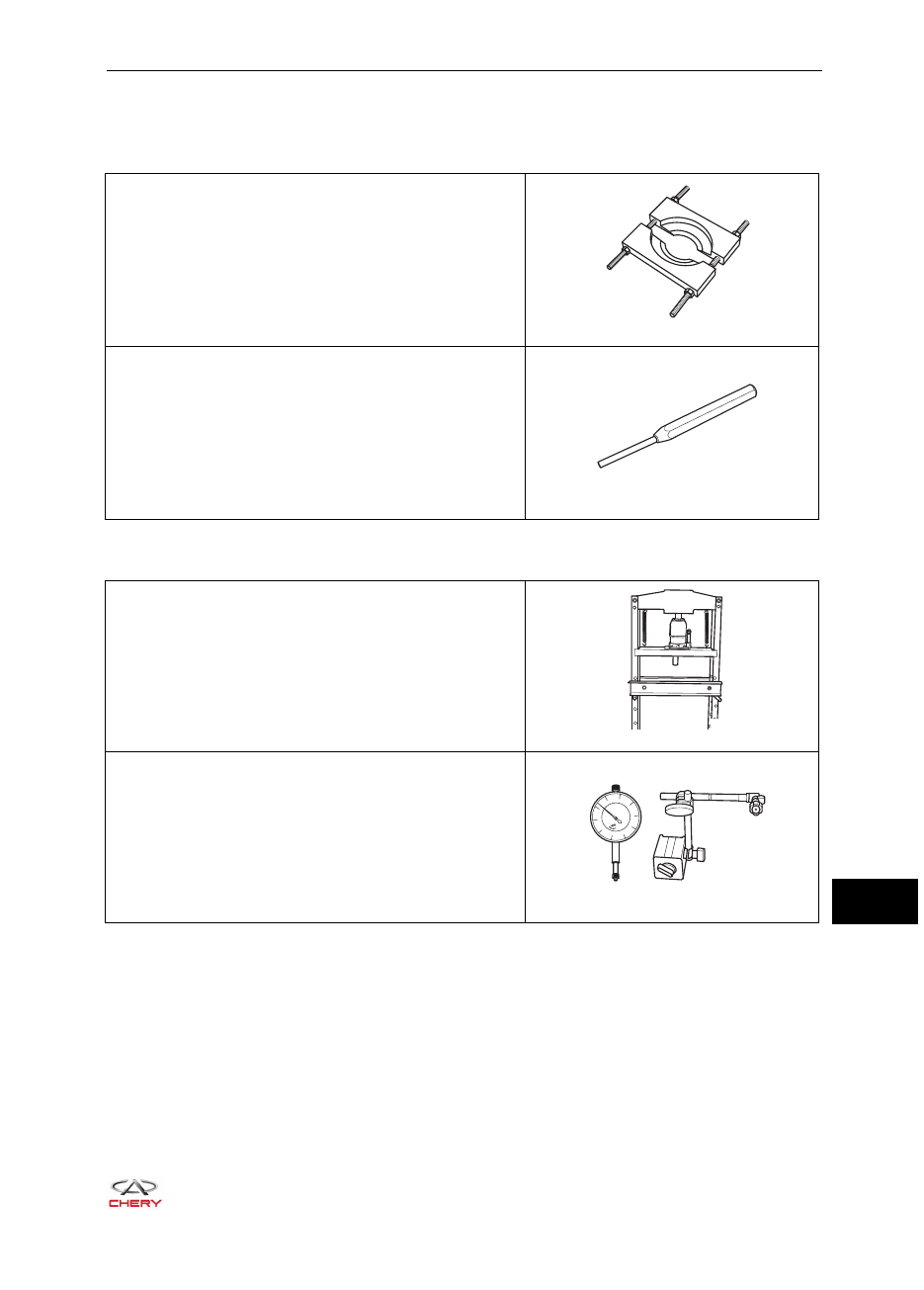

21-
4
21 - ГЛАВНАЯ ПЕРЕДАЧА
В корпусе дифференциала находятся 2 полуосевые шестерни, ось сателлитов и 2 сателлита. Ведо-
мая шестерня главной передачи закреплена на корпусе дифференциала болтами. При вращении
корпуса дифференциала сателлиты на оси, закрепленной в корпусе, приводят во вращение полуо-
севые шестерни. Полуосевые шестерни дифференциала соединены с валами привода колес, кото-
рые передают крутящий момент на колеса.
Принцип работы
При движении автомобиля по неровной дороге или в повороте путь, проходимый наружным
•
(относительно центра поворота) колесом больше пути, проходимого внутренним колесом.
Поэтому скорости наружного и внутреннего колеса будут различаться.
Дифференциал, представляющий собой планетарный механизм, обеспечивает возможность
•
вращения правого и левого колес с различными скоростями при криволинейном движении
автомобиля. При этом сателлиты совершают относительное вращение, скорость которого
зависит от разницы скоростей наружного и внутреннего колес. В результате работы
дифференциала автомобиль может двигаться по неровной дороге или совершать повороты без
проскальзывания колес.
Главная передача предназначена для уменьшения частоты вращения и увеличения крутящего
•
момента.
Технические характеристики
Значения моментов затяжки
Описание
Крутящий момент (Н·м)

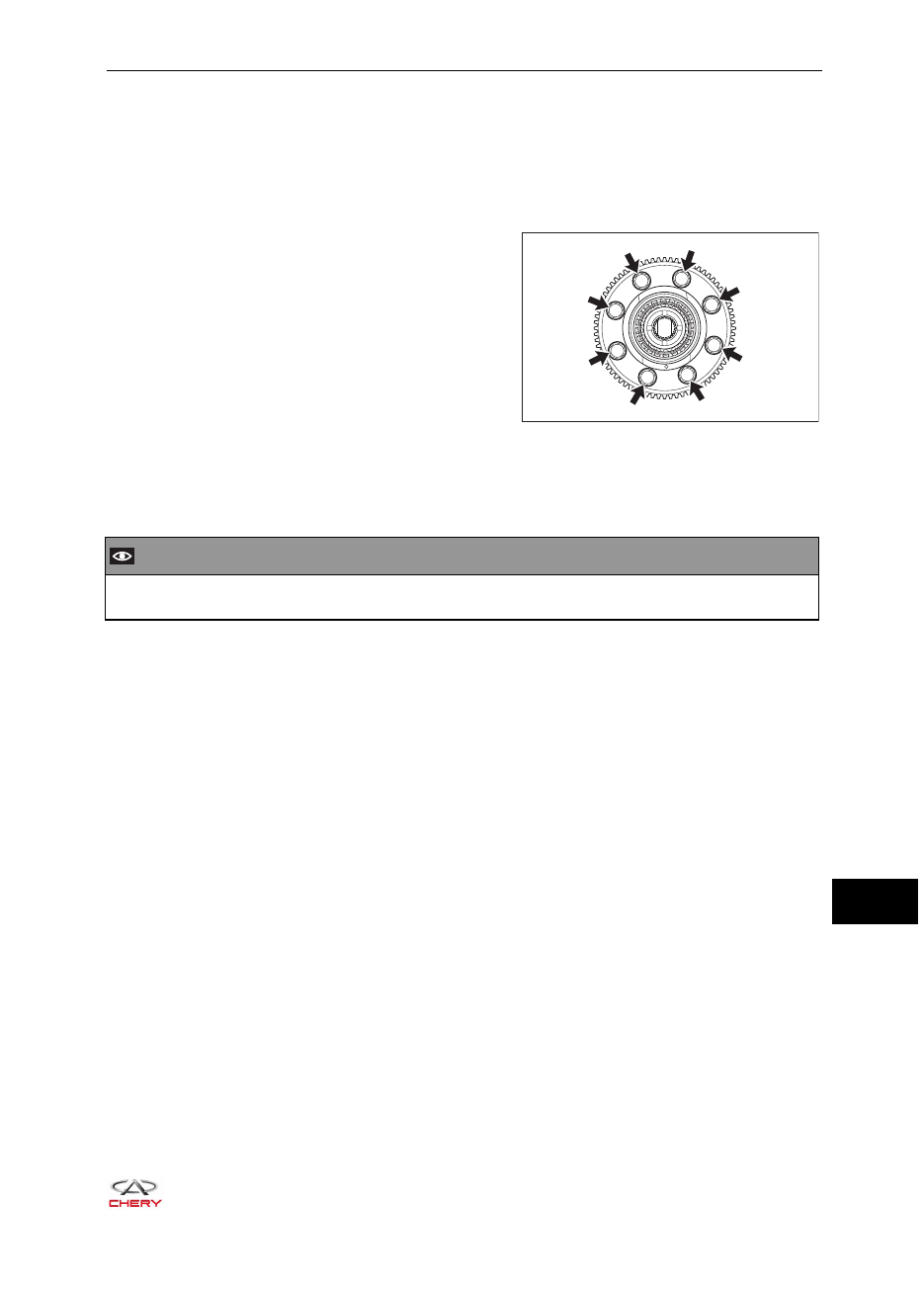

Болт крепления ведомой шестерни главной передачи
111 - 118
Значения зазоров
Описание
Допустимый диапазон (мм)

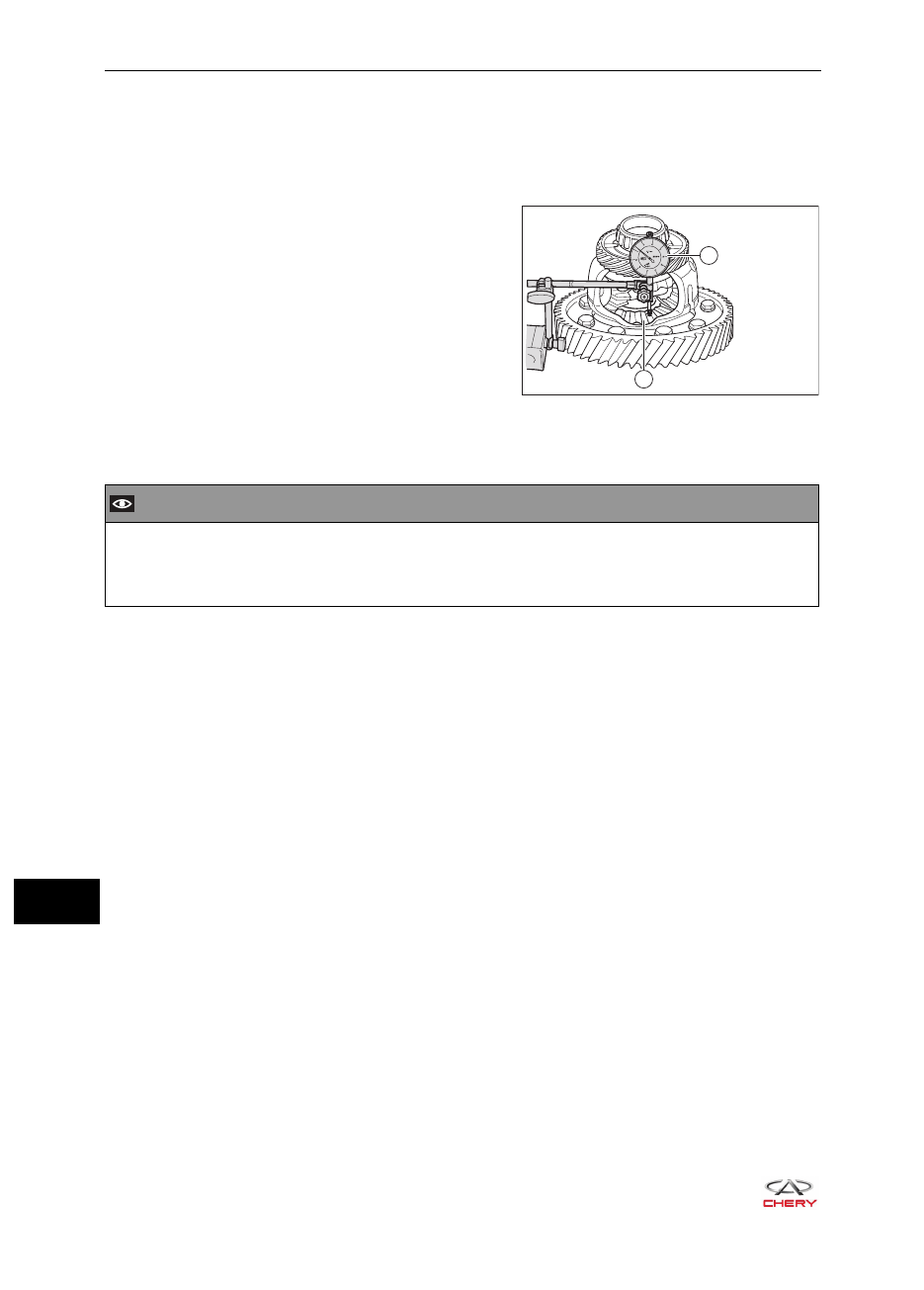

Зазор между корпусом дифференциала и сателлитом
0,025 - 0,150
