Chery Tiggo 5 (T21). Руководство по ремонту - часть 245

20-

4

20 - ВАЛ ПРИВОДА КОЛЕСА

Принцип работы

Вал привода ведущих колес, который представляет собой сплошной вал, обеспечивает передачу
крутящего момента от главной передачи к колесам. Как правило, внутренний конец вала привода ко-
леса соединен с ведущей шестерней шлицевым соединением, а наружный конец соединен со ступи-
цей колеса. Вал привода колеса передает крутящий момент от главной передачи на колесо, приводя
тем самым колесо во вращение.

Технические характеристики

Значения моментов затяжки

Описание

Крутящий момент (Н·м)

Гайка крепления вала привода колеса

300 ± 20

Гайка крепления пальца шарового шарнира рычага подвески
к поворотному кулаку

180 ± 10

Соединительный болт датчика скорости переднего левого
колеса и поворотного кулака переднего левого колеса

10 ± 1

20-

5

20 - ВАЛ ПРИВОДА КОЛЕСА

RT21220050

RT21220060

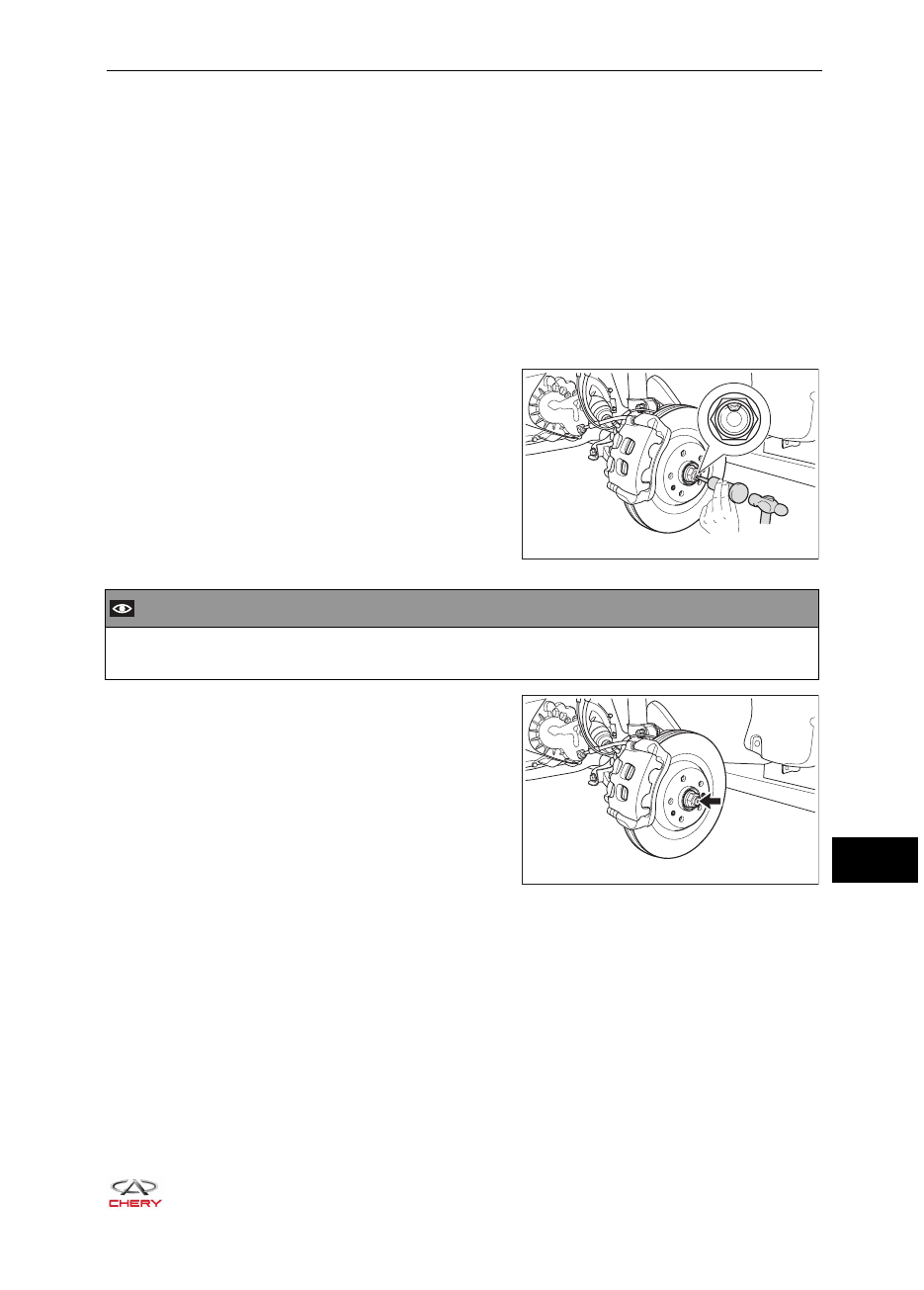

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

Вал привода колеса

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова.



•

Ниже изложена последовательность выполнения работы на левой стороне.



•

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите переднее колесо (см. с. 24-9).
4.   Слейте трансмиссионное масло (см. с. 17-14).
5.   Отверните гайку крепления вала привода переднего левого колеса.

a.   С помощью зубила и молотка отогните край

буртика гайки.

 ВНИМАНИЕ

Если не полностью отогнуть край буртика гайки, то при ее отворачивании будет повреждена



•

резьбовая часть вала привода.

b.   Отворачивайте гайку крепления вала привода

колеса при нажатой педали тормоза.
(Момент затяжки: 300 ± 20 Н·м)

20-

6

20 - ВАЛ ПРИВОДА КОЛЕСА

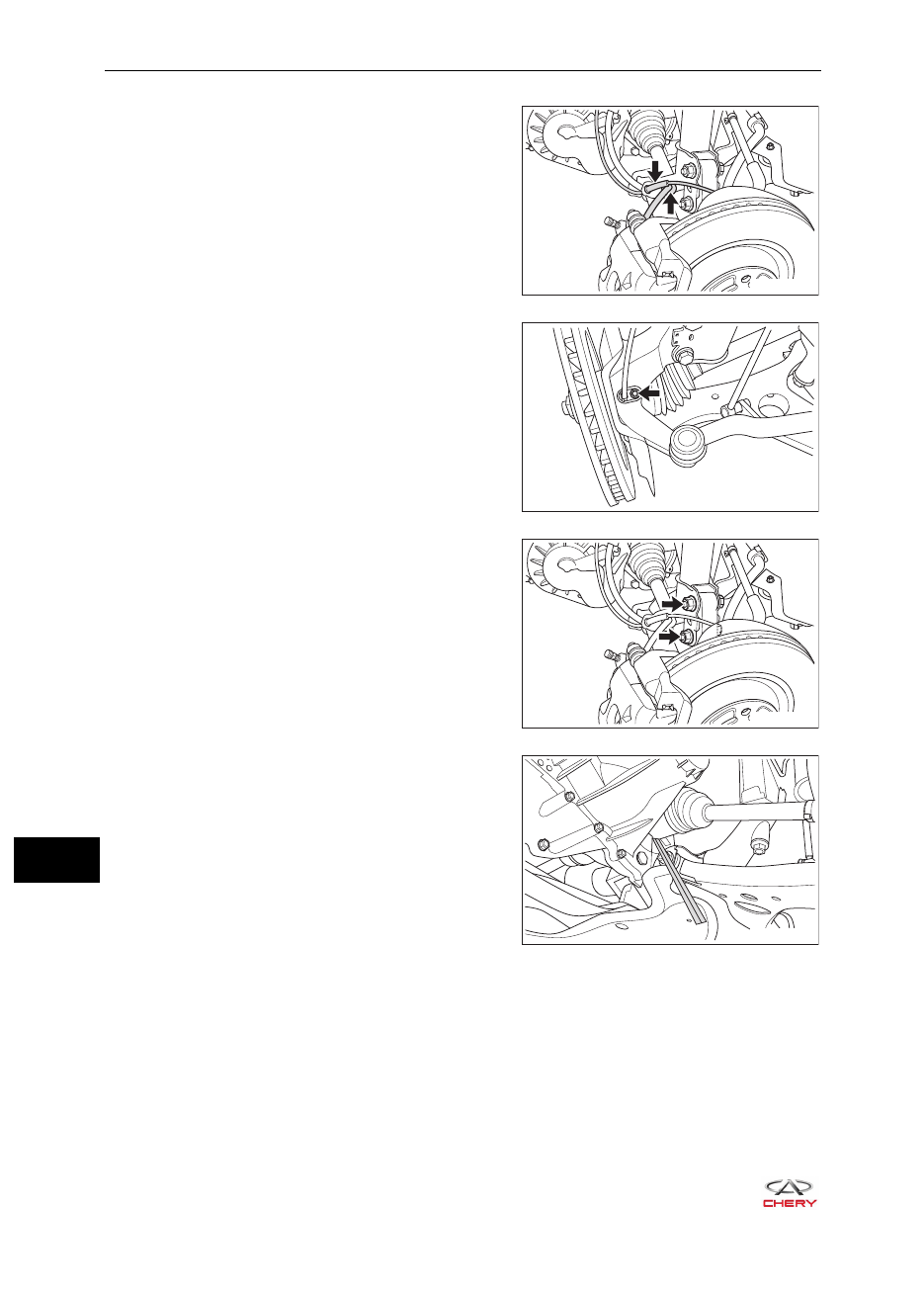

6.   Снимите вал привода колеса.

a.   Отсоедините жгут проводов датчика скорости

вращения переднего левого колеса и шланг
тормозного механизма переднего левого ко-
леса.

b.   Отверните болт крепления (указан стрелкой)

датчика скорости вращения переднего левого
колеса к поворотному кулаку переднего левого
колеса и осторожно отсоедините датчик ско-
рости вращения переднего левого колеса.
(Момент затяжки: 10 ± 1 Н·м)

c.   Отверните гайки и болты крепления передней

левой амортизаторной стойки к поворотному
кулаку переднего левого колеса.
(Момент затяжки: 180 ± 10 Н·м)

d.   С помощью монтировки снимите вал привода

колеса.

RT21230040

RT21220110

RT21220150

RT21200020

20-

7

20 - ВАЛ ПРИВОДА КОЛЕСА

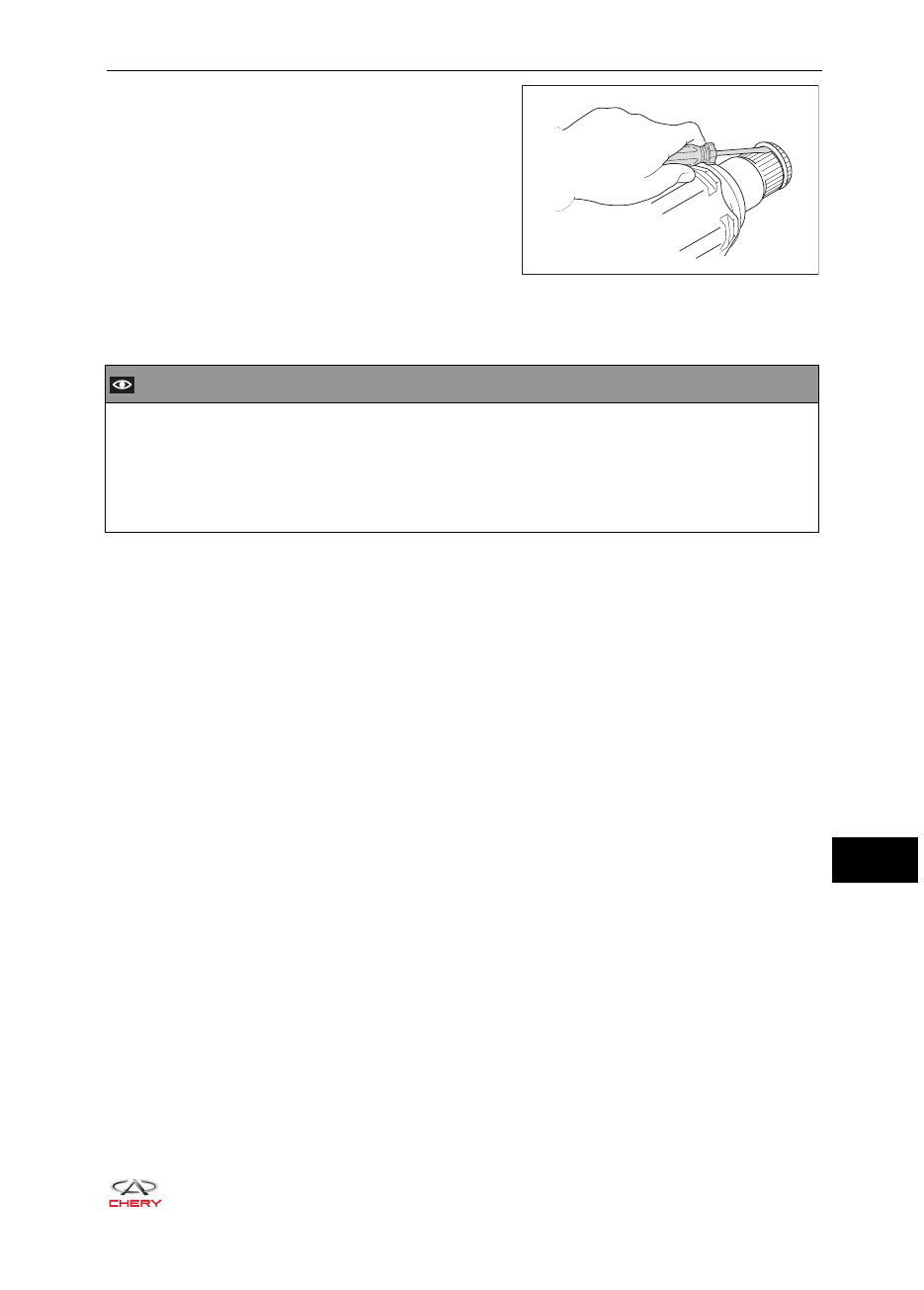

e.   Снимите установочное кольцо.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

БУДЬТЕ ОСТОРОЖНЫ, чтобы не повредить защитный чехол шарнира равных угловых скоро-



•

стей.
Во избежание падения шарнира равных угловых скоростей НЕ ПРИЛАГАЙТЕ слишком большого



•

усилия при снятии вала привода колеса.
Будьте осторожны, работая монтировкой, чтобы не повредить манжетное уплотнение.



•

При необходимости отрегулируйте углы установки передних колес.



•

RT21200030
