Chery Tiggo 5 (T21). Руководство по ремонту - часть 242

19-

10

19 - СЦЕПЛЕНИЕ

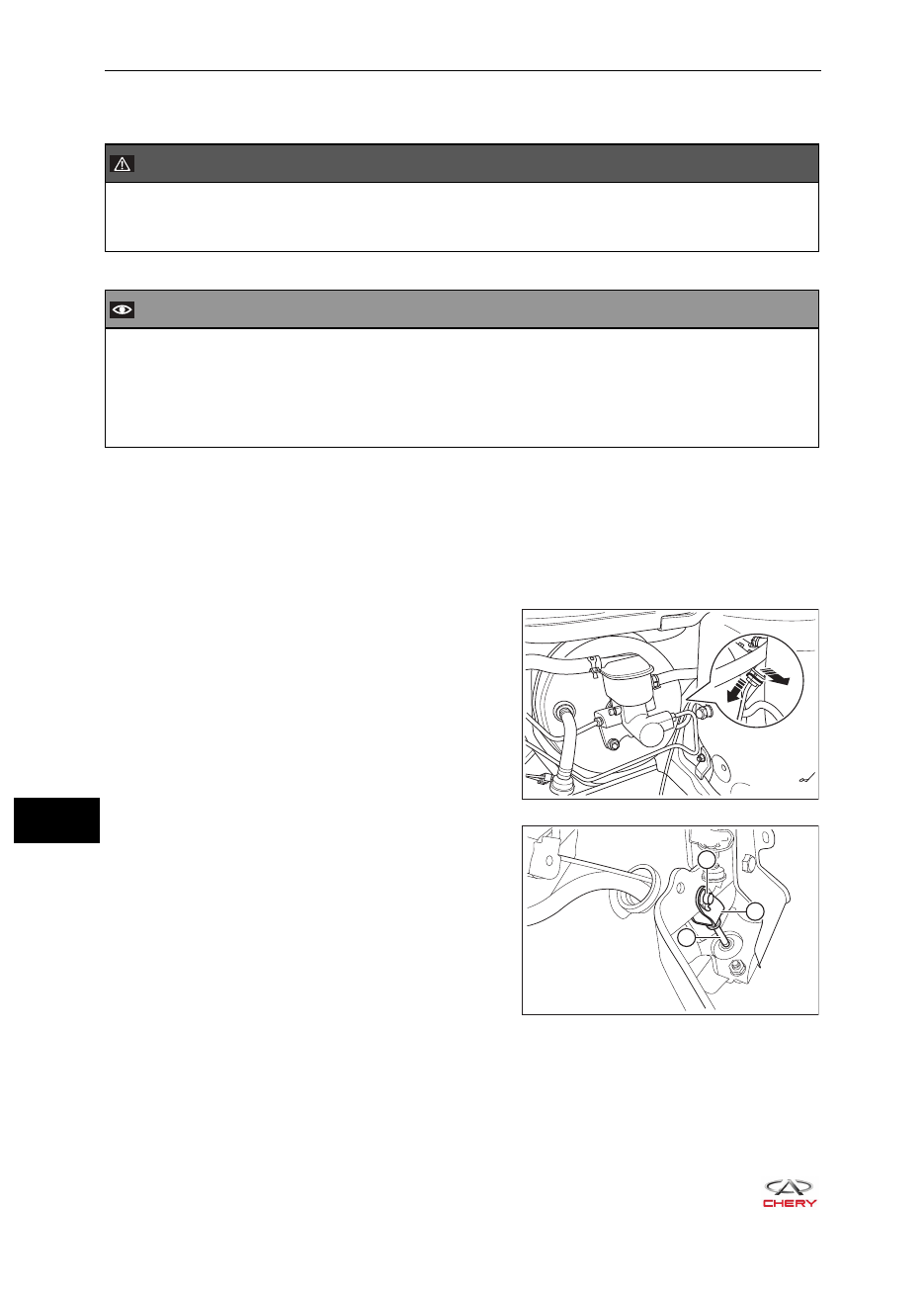

Главный цилиндр привода выключения сцепления

Снятие

 ПРЕДУПРЕЖДЕНИЕ

Тормозная жидкость, используемая в гидроприводе сцепления, оказывает вредное действие на



•

кожу, поэтому необходимо надевать защитные перчатки.
При попадании тормозной жидкости на кожу немедленно смойте ее водой.



•

 ВНИМАНИЕ

Будьте осторожны при извлечении главного цилиндра привода выключения сцепления из мо-



•

торного отсека. Неправильные действия могут привести к повреждению гидравлических тру-
бок, а также к неправильной работе сцепления.
НЕ допускайте попадания тормозной жидкости на поверхность кузова. Тормозная жидкость мо-



•

жет повредить окрашенные поверхности. Если любое количество тормозной жидкости попало
на окрашенные поверхности, ее следует немедленно смыть водой.

1.   Отсоедините «отрицательный» провод аккумуляторной батареи.
2.   Слейте тормозную жидкость (см. с. 26-13).
 К

СВЕДЕНИЮ:

Сливать тормозную жидкость следует в подходящую емкость.

3.   Освободите хомут и отсоедините входной шланг главного цилиндра привода выключения сце-

пления.

4.   Снимите главный цилиндр привода выключения сцепления.

a.   Надавите установочный зажим в направлении

стрелки и потяните трубку в сторону от главно-
го цилиндра.

b.   Снимите фиксатор вилки (1), выньте ось (2).

RT21190100

1

3

2

RT21190080

19-

11

19 - СЦЕПЛЕНИЕ

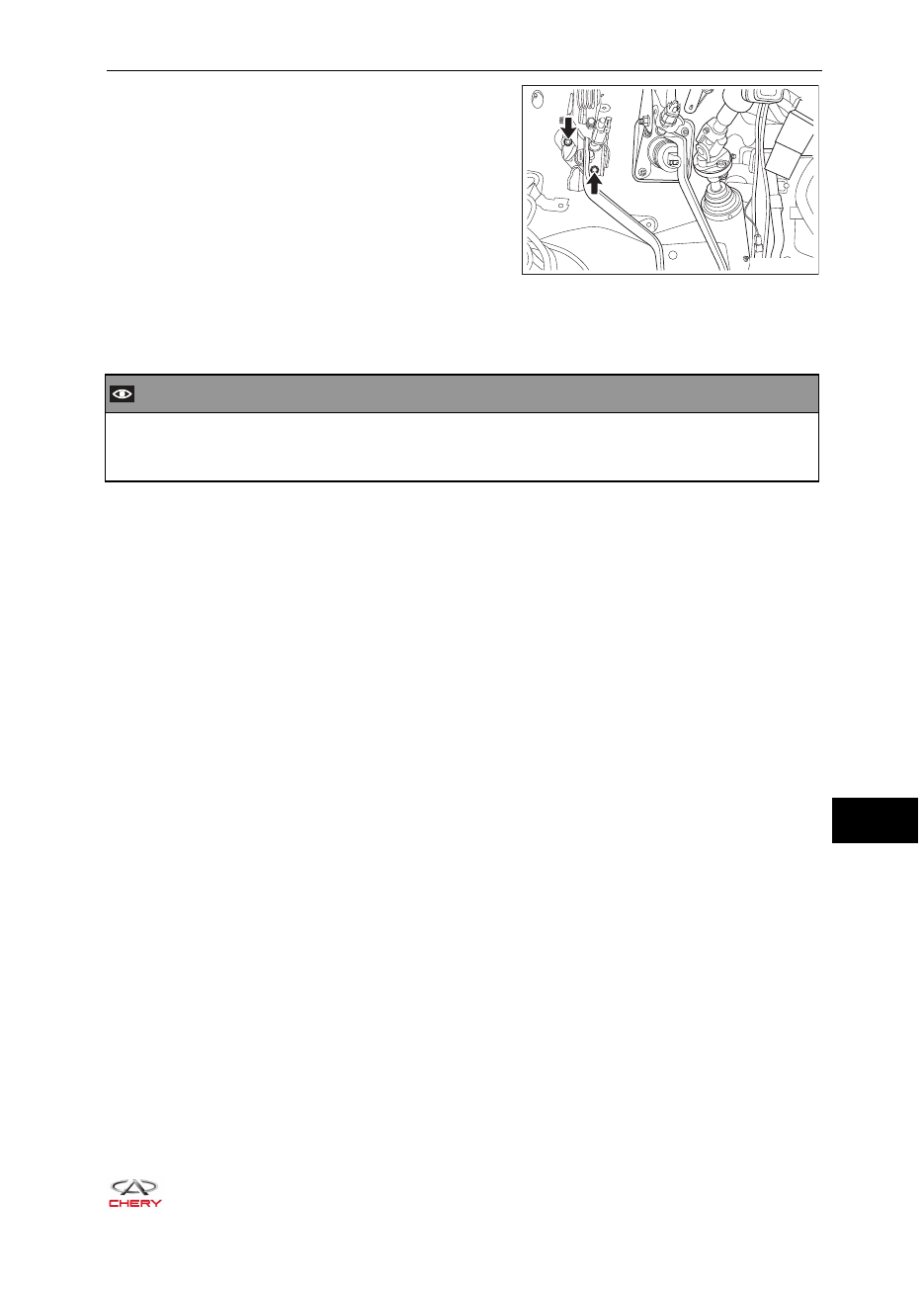

c.   Отверните две гайки (указаны стрелкой) кре-

пления главного цилиндра.
(Момент затяжки: 25 ± 2 Н·м)

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Долейте тормозную жидкость до метки MAX.



•

После установки удалите воздух из гидропривода выключения сцепления и проверьте, нет ли



•

утечек тормозной жидкости.

RT21190110

19-

12

19 - СЦЕПЛЕНИЕ

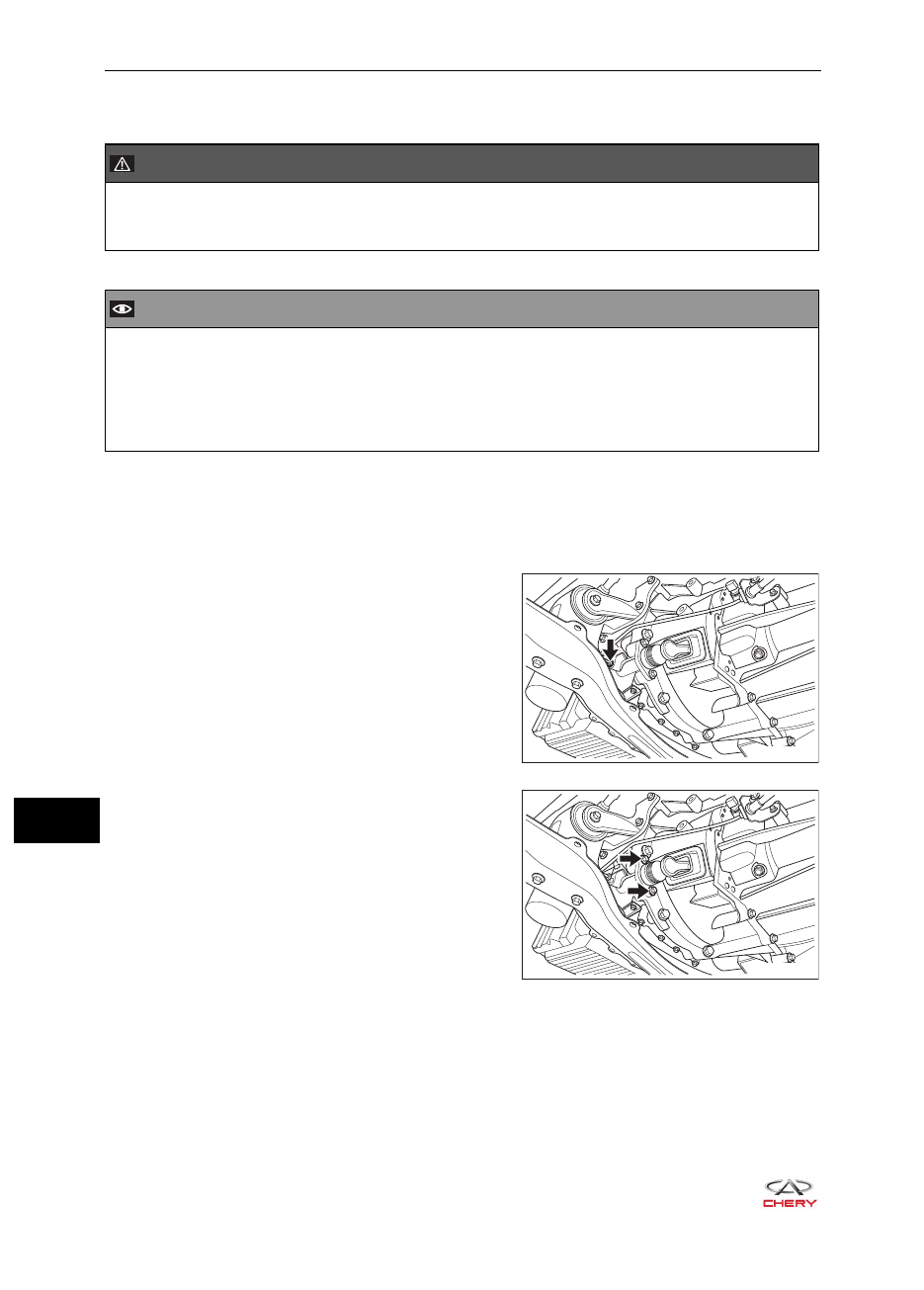

Рабочий цилиндр привода выключения сцепления

Снятие

 ПРЕДУПРЕЖДЕНИЕ

Тормозная жидкость, используемая в гидроприводе сцепления, оказывает вредное действие на



•

кожу, поэтому необходимо надевать защитные перчатки.
При попадании тормозной жидкости на кожу немедленно смойте ее водой.



•

 ВНИМАНИЕ

При обслуживании и ремонте собирайте тормозную жидкость в подходящую емкость.



•

После замены рабочего цилиндра привода выключения сцепления проверьте, чтобы уровень



•

жидкости в бачке находился на уровне метки MAX.
НЕ допускайте попадания тормозной жидкости на поверхность кузова, поскольку она может



•

повредить окрашенные поверхности. Если любое количество тормозной жидкости попало на
окрашенные поверхности, ее следует немедленно смыть водой.

1.   Отсоедините «отрицательный» провод аккумуляторной батареи.
2.   Слейте тормозную жидкость (см. с. 26-13).
 К

СВЕДЕНИЮ:

Сливать тормозную жидкость следует в подходящую емкость.

3.   Снимите рабочий цилиндр привода выключения сцепления.

a.   Отверните гайку крепления и снимите трубку II

с рабочего цилиндра.
(Момент затяжки: 16 ± 2 Н·м)

b.   Отверните болты крепления рабочего цилиндра

(указаны стрелкой), а затем снимите рабочий
цилиндр.
(Момент затяжки: 22 ± 2 Н·м)

RT21190150

RT21190160

19-

13

19 - СЦЕПЛЕНИЕ

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Долейте тормозную жидкость до метки MAX.



•

Сначала присоедините трубку II к рабочему цилиндру привода выключения сцепления, а затем



•

затяните соединение.
Обеспечьте соосность штока рабочего цилиндра привода выключения сцепления с отверстием



•

в вилке выключения сцепления снаружи картера коробки передач, а затем затяните болты кре-
пления требуемым моментом.
После установки удалите воздух из гидропривода выключения сцепления и проверьте, нет ли



•

утечек тормозной жидкости из гидропривода.
