Chery Tiggo 5 (T21). Руководство по ремонту - часть 237

18-

124

18- ВАРИАТОР QR019CHB

 ВНИМАНИЕ

Перед установкой удалите остатки герметика с поверхности соприкосновения картера вариа-



•

тора и очистите ее
Поддерживайте чистоту устанавливаемых деталей, чтобы исключить попадание посторонних



•

частиц в вариатор.
Перед установкой нанесите рабочую жидкость для вариатора на кольцевое уплотнение жгута



•

проводов электромагнита.
Перед установкой равномерно нанесите герметик на поверхность соприкосновения корпуса



•

блока клапанов и вариатора.
После доливки рабочей жидкости проверьте, нет ли ее утечки.



•

18-

125

18 - ВАРИАТОР QR019CHB

R

S

3

1

2

RT21180440

1

RT21180550

1

2

RT21180560

1

RT21180570

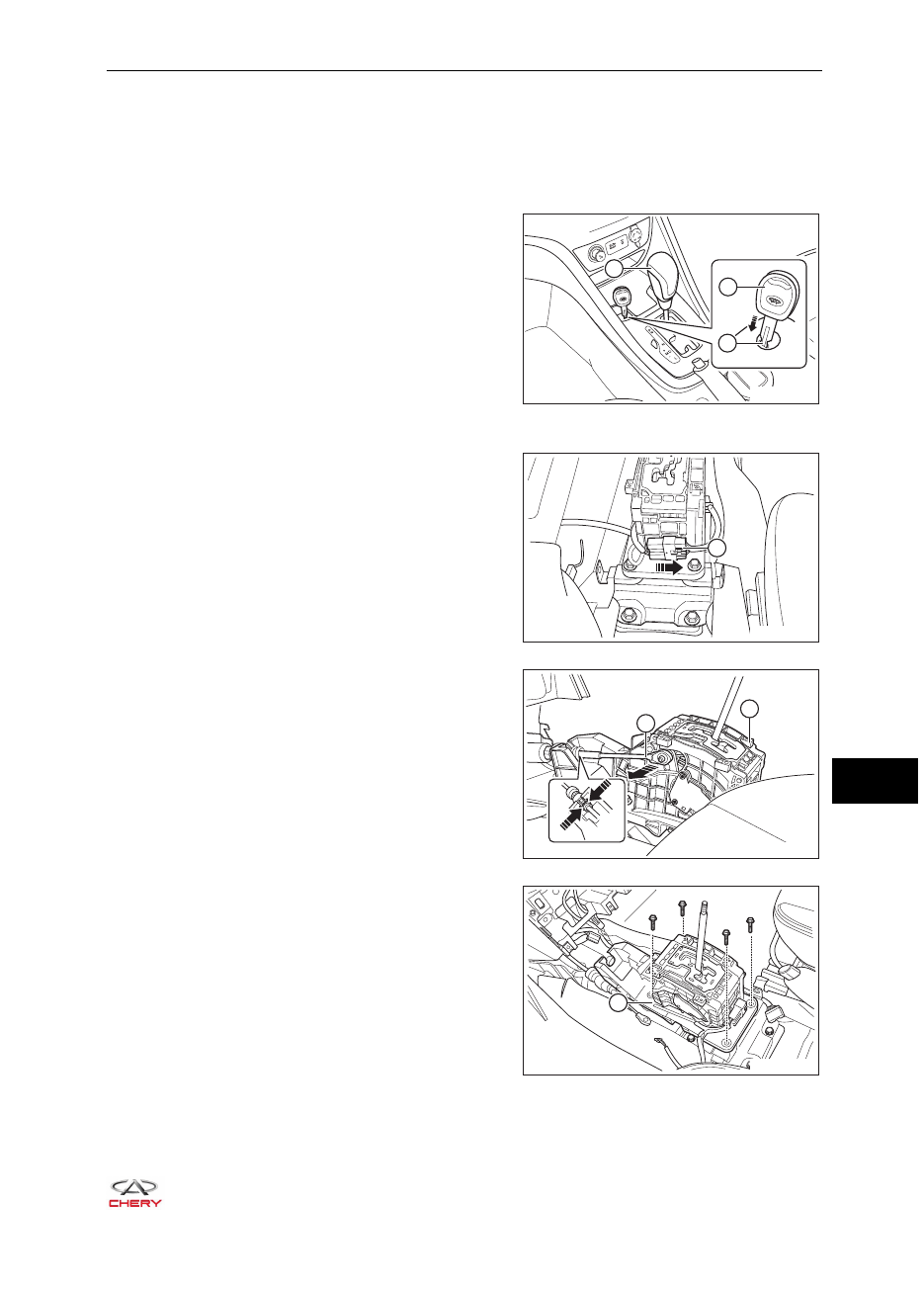

Привод механизма переключения передач

Снятие

1.   Включите стояночный тормоз.
2.   Выключите все электрооборудование и выключите зажигание.
3.   Отсоедините «отрицательный» провод аккумуляторной батареи.
4.   Вставьте механический ключ (3) в отверстие для

разблокировки рычага переключения (2), нажмите
на механический ключ, чтобы утопить кнопку сня-
тия блокировки и переведите рычаг переключения
(1) в положение N (Нейтраль) для снятия блоки-
ровки.

5.    Снимите напольную консоль в сборе (см. с. 45-9).
6.   Отсоедините разъем (1) жгута проводов привода

механизма переключения передач (1).

7.   Отсоедините трос механизма переключения пере-

дач вариатора (1) от привода механизма переклю-
чения передач (2).

8.   Отверните болты крепления привода механизма

переключения передач.
(Момент затяжки: 18 - 22 Н·м)

9.   Снимите привод механизма переключения пере-

дач (1).

18-

126

18- ВАРИАТОР QR019CHB

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

После установки проверьте перевод рычага переключения в каждое положение. При необходи-



•

мости отрегулируйте трос механизма переключения передач (см. с. 18-21).

18-

127

18 - ВАРИАТОР QR019CHB

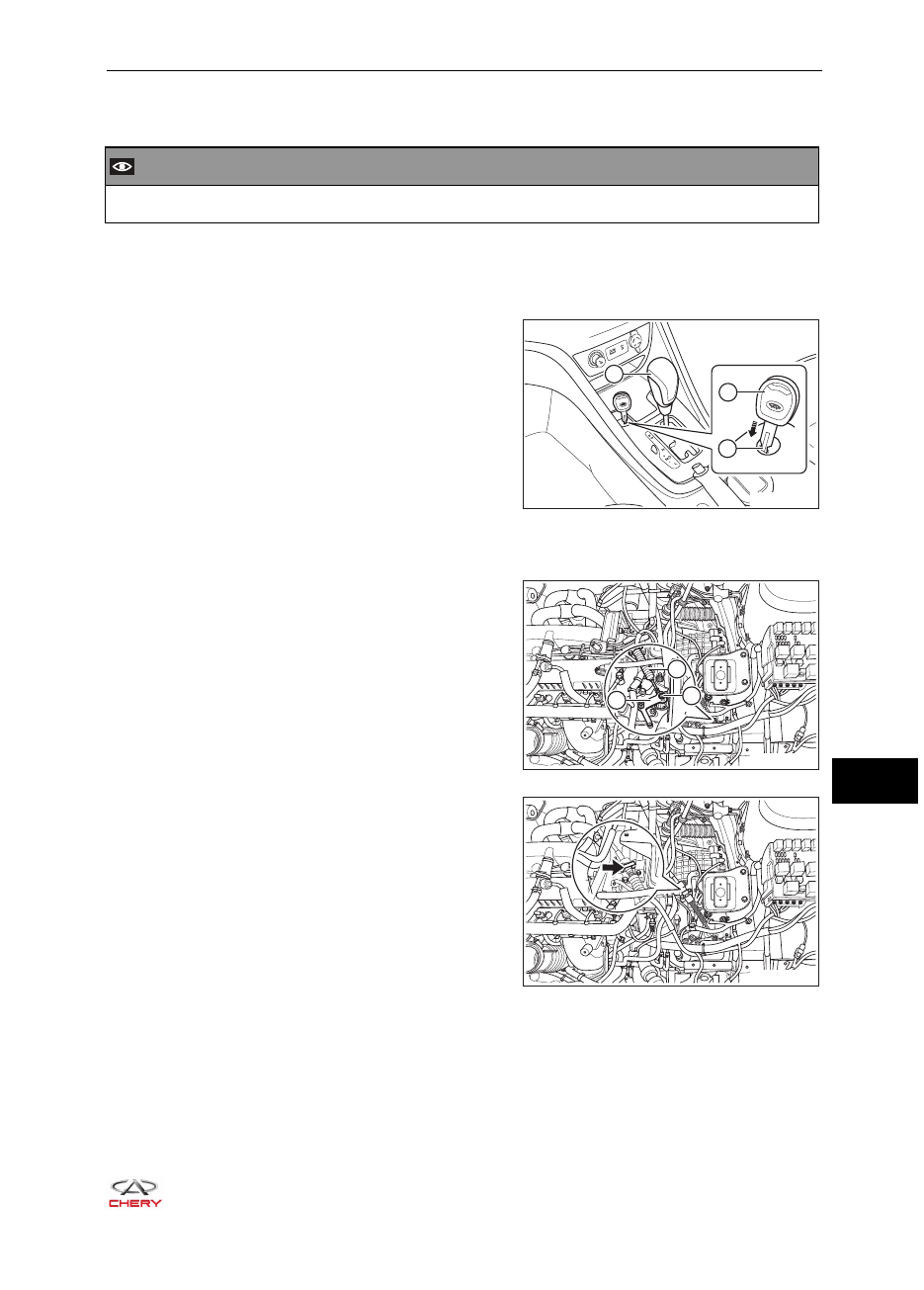

Трос механизма переключения передач

Снятие

 ВНИМАНИЕ

При снятии и установке троса механизма переключения передач убедитесь, что рычаг переклю-



•

чения находится в положении N.

1.   Включите стояночный тормоз.
2.   Выключите все электрооборудование и выключите зажигание.
3.   Отсоедините «отрицательный» провод аккумуляторной батареи.
4.   Вставьте механический ключ (3) в отверстие для

разблокировки рычага переключения (2), нажмите
на механический ключ, чтобы утопить кнопку снятия
блокировки и переведите рычаг переключения (1) в
положение N (Нейтраль) для снятия блокировки.

5.   Отсоедините трос механизма переключения передач вариатора от привода механизма пере-

ключения передач (см. с. 18-125).

6.   Снимите воздухоочиститель (см. с. 10-17).
7.   Отверните гайку крепления (3) троса механизма

переключения передач (1) к рычагу механизма
переключения (2). Отсоедините трос механизма
переключения передач от рычага механизма пере-
ключения.
(Момент затяжки: 16 - 20 Н·м)

8.   Снимите фиксатор гибкого вала троса механизма

переключения передач.

R

S

3

1

2

RT21180440

RT21180590

1

3

2

RT21180600
