Chery Tiggo 5 (T21). Руководство по ремонту - часть 230

18-

96

18- ВАРИАТОР QR019CHB

-

+

RT21181230

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

E-052

6 5 4 3 2 1

7

8

9

10

-

+

RT21181240

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

2

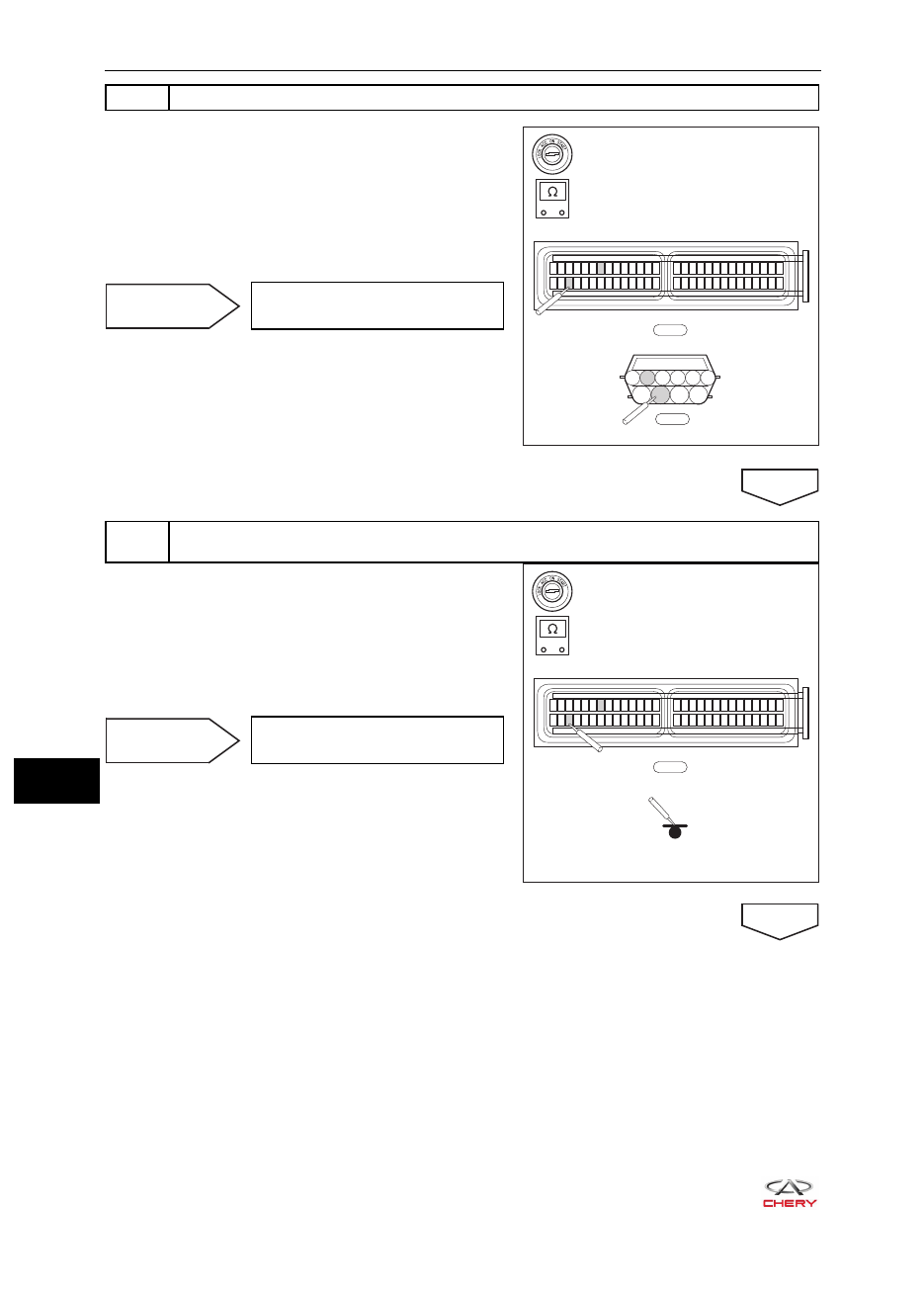

Проверьте жгут проводов моторного отсека

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъемы E-052 и E-030 жгута прово-

дов.

c.   Проверьте электрическую проводимость между

контактами 5 и 9 разъема E-052 жгута проводов и
контактами 35 и 3 разъема E-030.

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

3

Проверьте электрическую проводимость между разъемом E-030 жгута проводов
и «массой»

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъем E-030 жгута проводов.
c.   Проверьте электрическую проводимость между

контактами 3 и 35 разъема E-030 жгута проводов и
«массой».

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

18-

97

18 - ВАРИАТОР QR019CHB

RT21181250

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

-

+

V

4

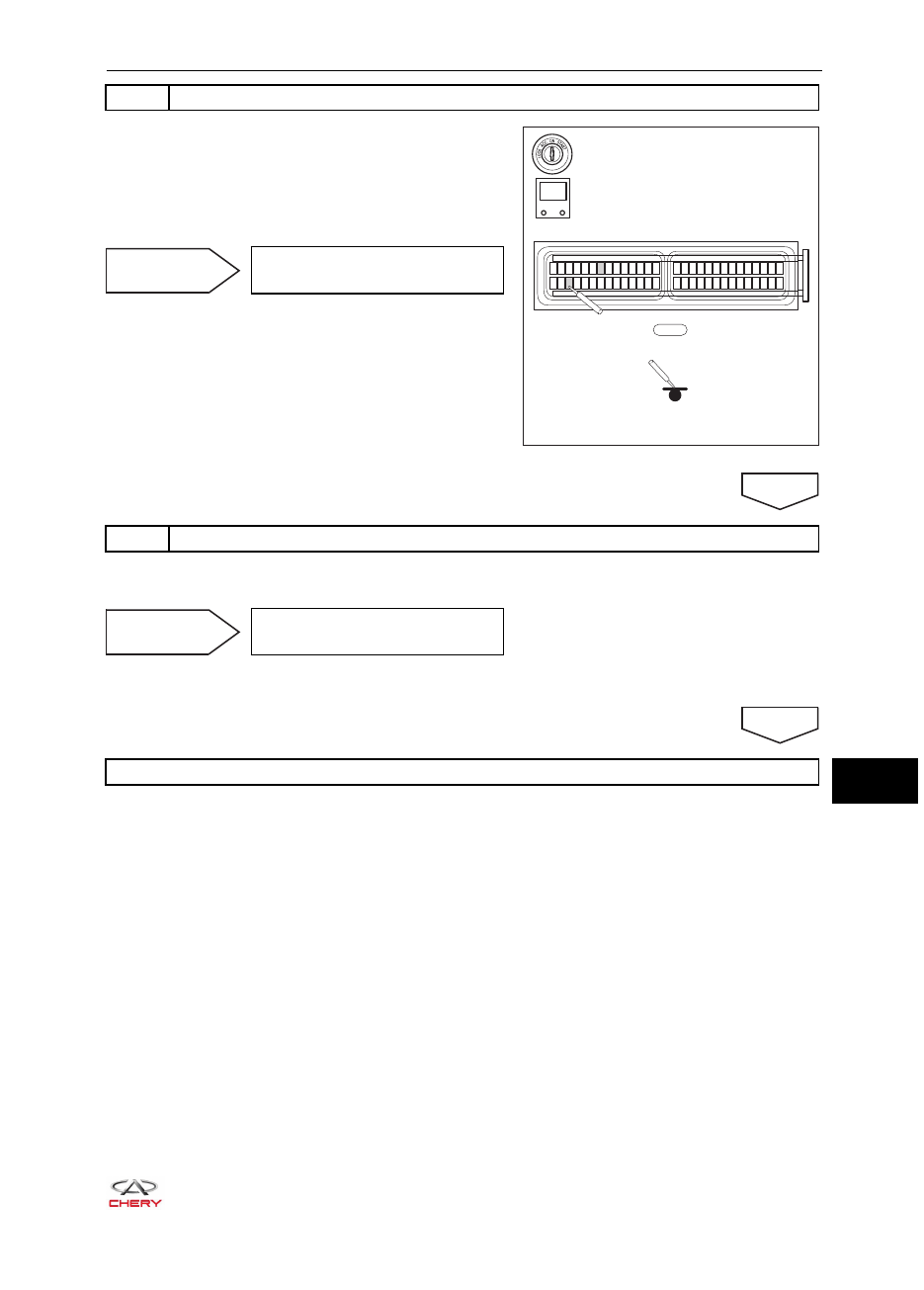

Проверьте, что разъем E-030 жгута проводов вариатора замкнут на цепь питания

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъем E-030 жгута проводов.
c.   Проверьте, не замкнуты ли контакты 3 и 35 разъе-

ма E-030 жгута проводов на цепь питания.

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

5

Проверьте диагностический код

a.   Для выбора пункта «Read Code» (Считать код) используйте диагностический тестер X-431 3G.
b.   Проверьте, сохраняется ли диагностический код P0960, P0962 или P0963.

Неисправность

Замените электромагнит и
жгут проводов.

ДА

Система исправна

18-

98

18- ВАРИАТОР QR019CHB

Диагностический

код

P0964

Обрыв цепи управления электромагнитным клапаном «B»
регулирования давления

Диагностический

код

P0966

Низкое напряжение в цепи управления электромагнитным
клапаном «B» регулирования давления

Диагностический

код

P0967

Высокое напряжение в цепи электромагнитным клапаном
«B» регулирования давления

18-

99

18 - ВАРИАТОР QR019CHB

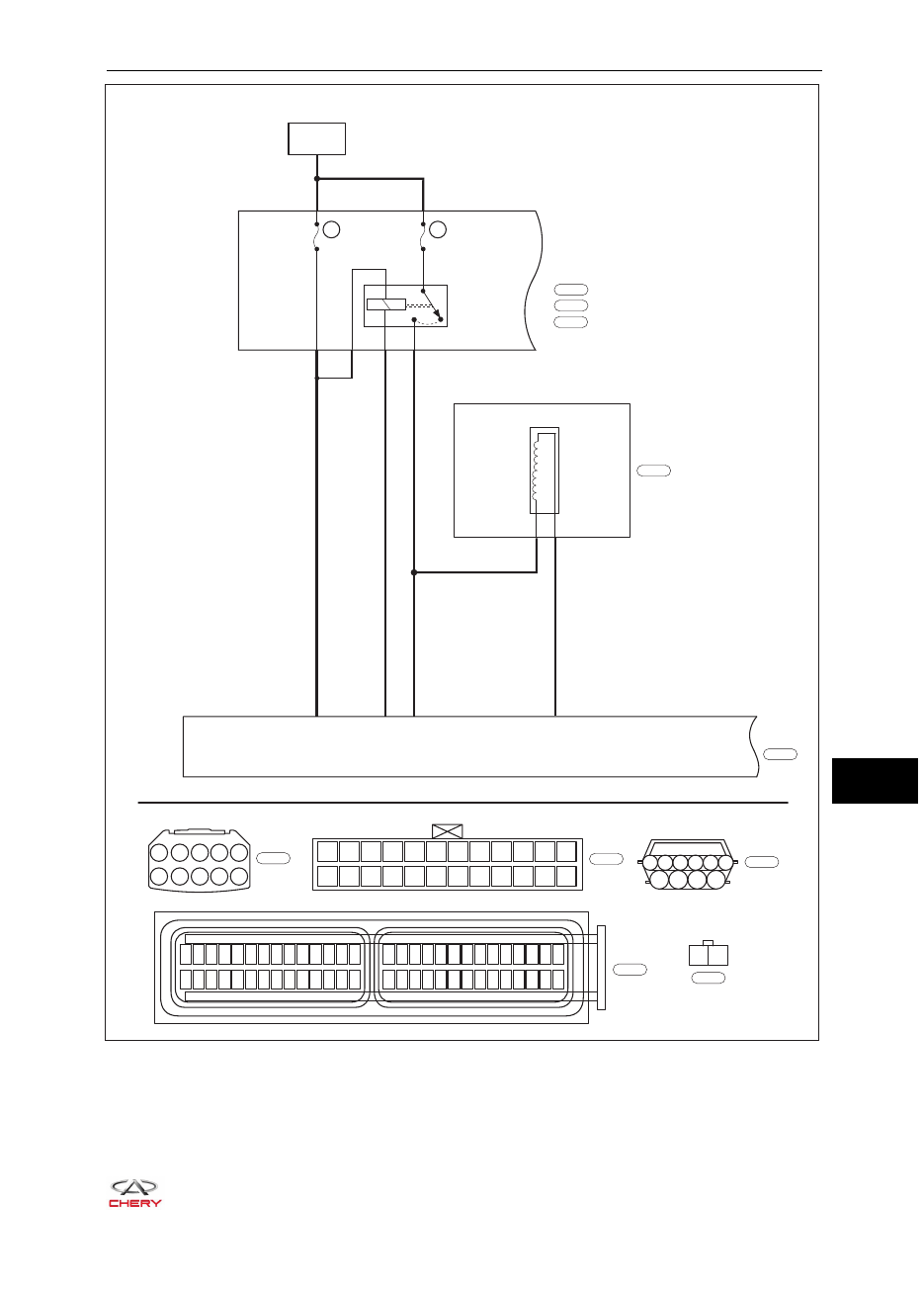

ET21180190

SECONDAR

Y

 CONTROL



PRESSURE SOLENOID

TCU

RELAY

ERLY12

A2

J2

F16

85

30

86

87

31

5

3

3

6

5

RL

R

WR

RL

R

6

R

10

EF19

10A

EF46

20A

A1 A2 A3 A4 A5

A6 A7 A8 A9 A10

J2 J1

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

Gr

E-076

W

E-069

B

E-066

B

E-030

E-069
E-076

E-052

E-030

E-066

F15

6 5 4 3 2 1

7

8

9

10

Gr

E-052

Блок TCU

БЛОК
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В МОТОРНОМ
ОТСЕКЕ

АККУМУ-

ЛЯТОРНАЯ

БАТАРЕЯ

РЕЛЕ ERLY12
БЛОКА TCU

РАЗЪЕМ B

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН  РЕГУЛИРОВКИ ДАВЛЕНИЯ ДЛЯ

ВАЛА ВЕДОМОГ

О ШКИВА
