Chery Tiggo 5 (T21). Руководство по ремонту - часть 218

18-

48

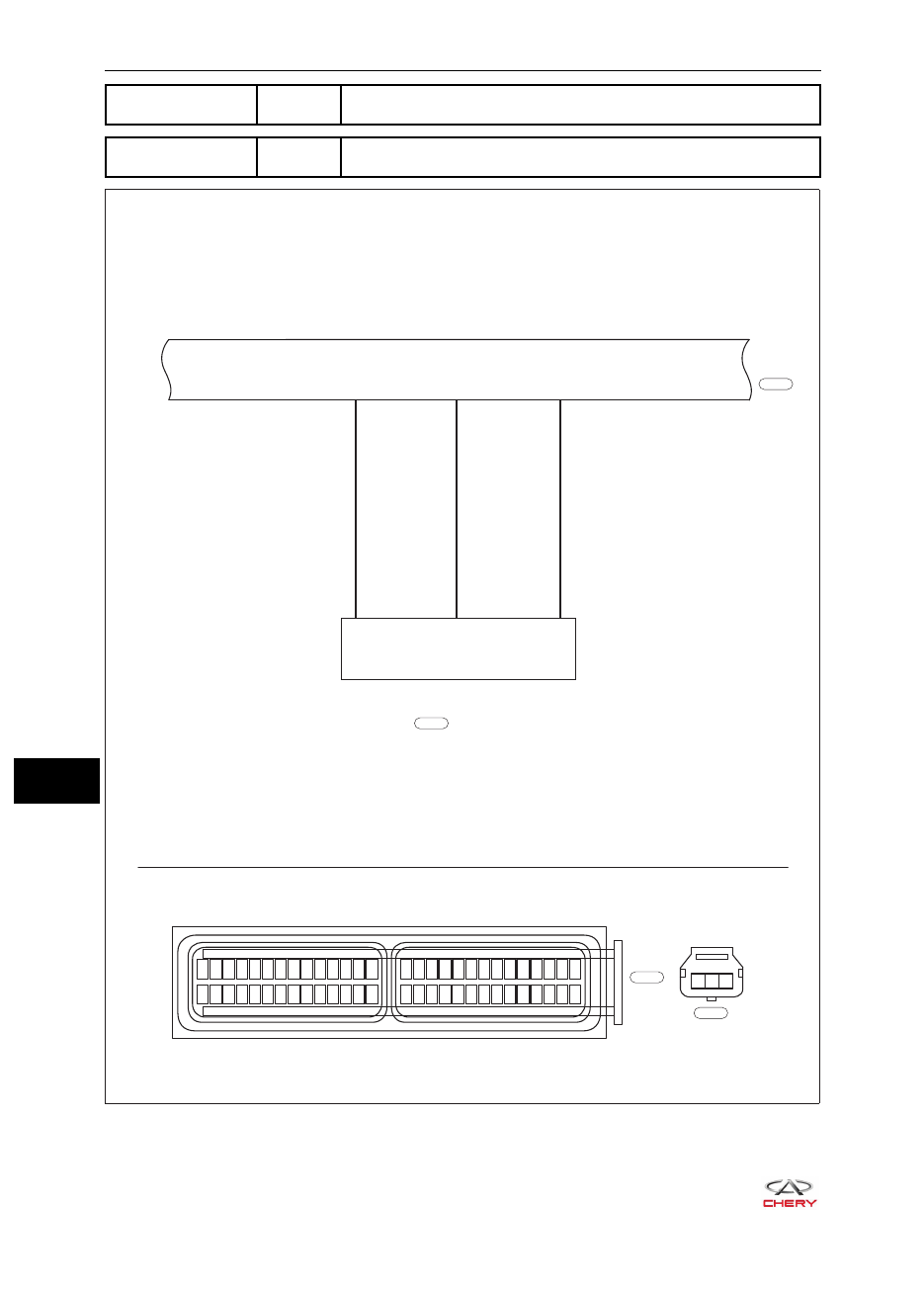

18- ВАРИАТОР QR019CHB

Диагностический

код

P0715

Цепь датчика частоты вращения первичного вала/турбины

Диагностический

код

P0716

Диапазон цепи датчика частоты вращения первичного
вала/турбины

ET21180090

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

CLUTCH SPEED

SENSOR

55

1

2

3

22

21

P

WR

LY

1 2 3

E-030

B

E-030

B

E-049

E-049

Блок TCU

ДАТЧИК ЧАСТОТЫ
ВРАЩЕНИЯ МУФТЫ

18-

49

18 - ВАРИАТОР QR019CHB

Диагности-

ческий

код

Описание

диагностического

кода

Условия появления

диагностического

кода

Состояние

сигнализатора

Возможная

причина

P0715

Цепь датчика
частоты вращения
первичного вала/
турбины

Запустите двигатель
и не менее 10 с под-
держивайте следую-
щий режим: холостой
ход или нажатие
педали акселератора
не более чем на 10%,
частота вращения
коленчатого вала не
должна быть меньше
частоты вращения на
холостом ходу

Уровень сигнала
частоты враще-
ния турбины выше
номинального
значения в течение
определенного
периода времени

Неправильная установка



•

датчика частоты
вращения турбины
Обрыв или короткое



•

замыкание цепи сигнала
Плохой контакт цепи



•

питания датчика частоты
вращения турбины
Неисправность датчика



•

частоты вращения
турбины
Неисправность цепи



•

сигнала блока TCU

P0716

Диапазон цепи дат-
чика частоты вра-
щения первичного
вала/турбины

Разница между
частотой вращения
коленчатого вала и
частотой вращения
турбины превышает
стандартное значе-
ние и сохраняется в
течение 900 мс

Процедура подтверждения диагностического кода:

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи составляет от 11 до 14В.

Поверните замок зажигания в положение LOCK.



•

Подключите диагностический тестер X-431 3G с последней версией программного обеспечения



•

к диагностическому разъему и установите связь с электронным блоком автомобиля по сети
передачи данных.
Включите зажигание.



•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,



•

записанных в блоке TCU.
Поверните замок зажигания в положение LOCK и подождите несколько минут.



•

Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).



•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,



•

является текущей. Переходите к процедуре диагностики – этап 1.
Если диагностический код не обнаружен, то неисправность, указанная по диагностическому



•

коду, является периодически появляющейся. Обратитесь к разделу «Поиск и устранение
периодически появляющихся неисправностей».

Процедура диагностики

К СВЕДЕНИЮ:
После устранения неисправности снова проверьте наличие диагностического кода и признака не-
исправности.

1

Проверьте разъем жгута проводов

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините разъем датчика частоты вращения турбины.
c.   Проверьте, не загрязнен, не окислен, не поврежден ли разъем датчика частоты вращения тур-

бины или не ослаблено ли его соединение.

Неисправность

Устраните неисправность

ДА

18-

50

18- ВАРИАТОР QR019CHB

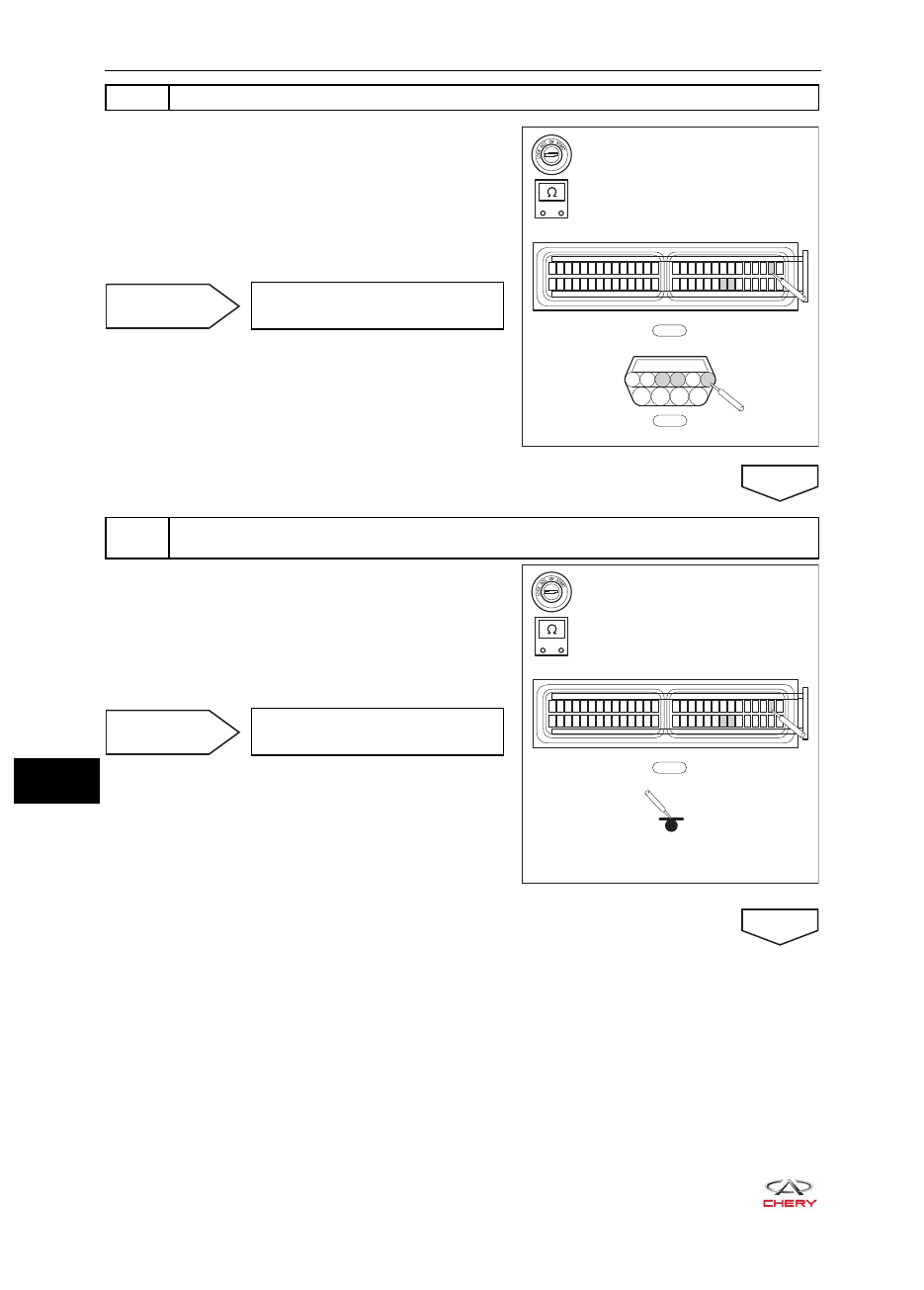

2

Проверьте жгут проводов моторного отсека

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъемы E-030 и E-049 жгута прово-

дов.

c.   Проверьте электрическую проводимость между

контактами 21, 22 и 55 разъема E-030 и контакта-
ми 3, 2 и 1 разъема E-049.

Неисправность

Замените жгут проводов
моторного отсека

ДА

3

Проверьте, что разъем E-030 и соединение на «массу» блока TCU обладают
проводимостью.

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъем E-030 жгута проводов.
c.   Проверьте электрическую проводимость между

контактами 21, 22 и 55 разъема E-030 жгута про-
водов и «массой».

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

-

+

RT21180920

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

E-050

6 4 2 1 5 3

8

7

9

10

-

+

RT21180930

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

18-

51

18 - ВАРИАТОР QR019CHB

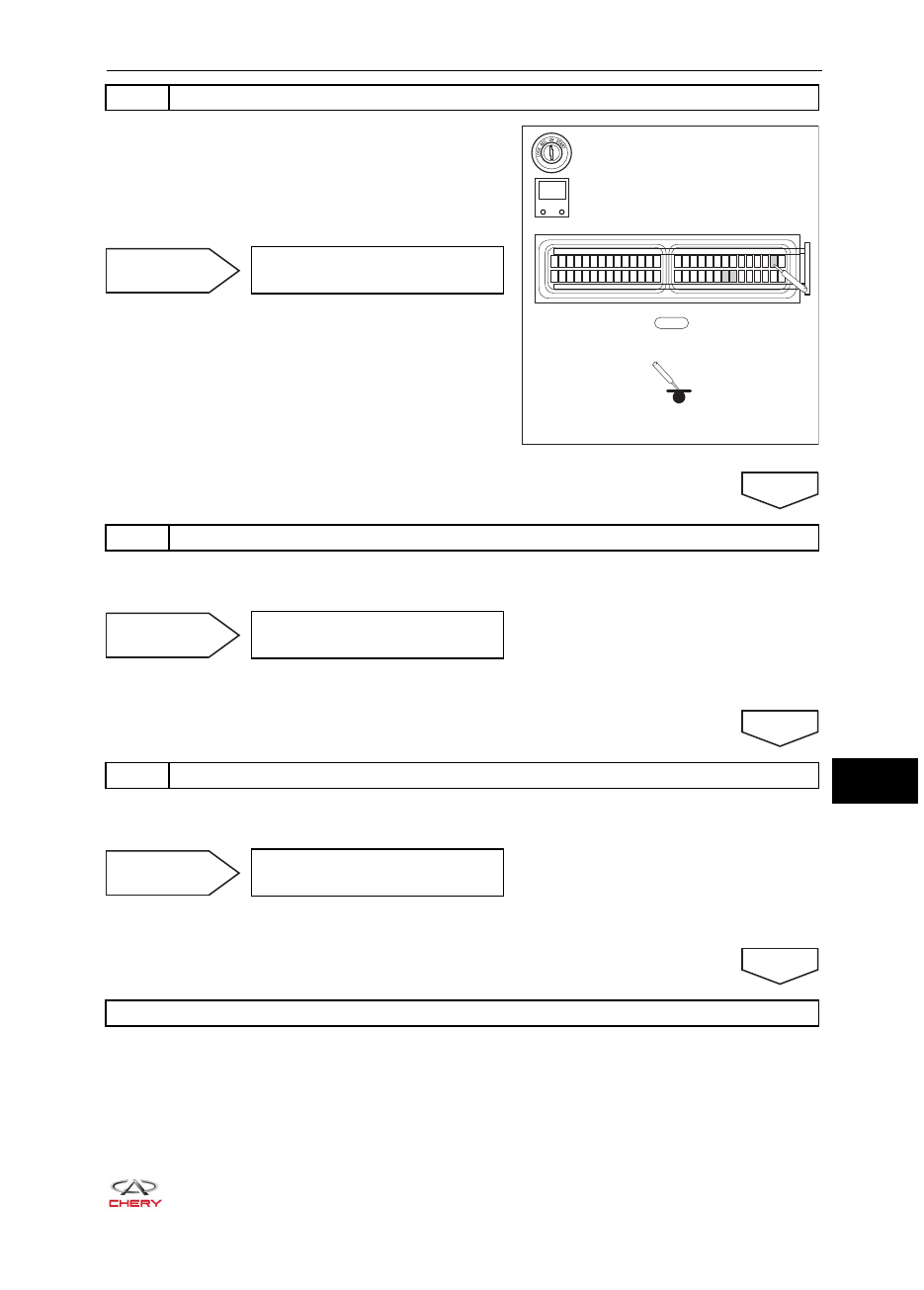

4

Проверьте, что разъем E-030 жгута проводов блока TCU замкнут на цепь питания

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъем E-030 жгута проводов.
c.   Проверьте, не замкнуты ли контакты 21, 22 и 55

разъема E-030 жгута проводов на цепь питания.

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

5

Проверьте датчик частоты вращения турбины

a.   Правильно установите новый датчик частоты вращения турбины.
b.   Проверьте, исправна ли система.

Неисправность

Диагностика завершена

ДА

6

Проверьте диагностический код

a.   Для выбора пункта «Read Code» (Считать код) используйте диагностический тестер X-431 3G.
b.   Проверьте, сохраняется ли диагностический код P0715 или P0716.

Неисправность

Замените блок TCU

ДА

Система исправна

RT21180940

-

+

V

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28
