Chery Tiggo 5 (T21). Руководство по ремонту - часть 214

18-

32

18- ВАРИАТОР QR019CHB

Диапазон

Пункт потока данных

Двигатель в режиме холостого хода

D

Включенный диапазон вариатора

Диапазон D

Запрос водителя

0,00%

Напряжение аккумуляторной батареи

13,00 В

L

Включенный диапазон вариатора

Понижающая передача

Запрос водителя

0,00%

Напряжение аккумуляторной батареи

13,00 В

M-1

Включенный диапазон вариатора

Первая передача

Запрос водителя

0,00%

Напряжение аккумуляторной батареи

13,00 В

Проверка входных сигналов блока управления вариатором (TCU)

Диапазон

Пункт потока данных

Двигатель в режиме холостого хода

P

Включенный диапазон вариатора

Диапазон P

Давление для ведущего шкива

1,9 бар

Температура рабочей жидкости

71°C

Давление для ведомого шкива

10 бар

Запрос водителя

0,00%

Сигнал крутящего момента двигателя в шине CAN

5,00%

Температура охлаждающей жидкости двигателя

93.00°C

R

Включенный диапазон вариатора

Задний ход

Давление для ведущего шкива

1,1 бар

Температура рабочей жидкости

72°C

Давление для ведомого шкива

10 бар

Запрос водителя

0,00%

Сигнал крутящего момента двигателя в шине CAN

11%

Температура охлаждающей жидкости двигателя

93,7

N

Включенный диапазон вариатора

Диапазон N

Давление для ведущего шкива

2,1 бар

Температура рабочей жидкости

73

Давление для ведомого шкива

9,9 бар

Запрос водителя

0,00%

Сигнал крутящего момента двигателя в шине CAN

5%

Температура охлаждающей жидкости двигателя

94,5

18-

33

18 - ВАРИАТОР QR019CHB

Диапазон

Пункт потока данных

Двигатель в режиме холостого хода

D

Включенный диапазон вариатора

Диапазон D

Давление для ведущего шкива

1,1 бар

Температура рабочей жидкости

74

Давление для ведомого шкива

9,5 бар

Запрос водителя

0,00%

Сигнал крутящего момента двигателя в шине CAN

1,1%

Температура охлаждающей жидкости двигателя

95,25

L

Включенный диапазон вариатора

Понижающая передача

Давление для ведущего шкива

1,0 бар

Температура рабочей жидкости

74

Давление для ведомого шкива

8,2 бар

Запрос водителя

0,00%

Сигнал крутящего момента двигателя в шине CAN

9%

Температура охлаждающей жидкости двигателя

96

M-1

Включенный диапазон вариатора

Первая передача

Давление для ведущего шкива

0,9 бар

Температура рабочей жидкости

76

Давление для ведомого шкива

9,2 бар

Запрос водителя

0,00%

Сигнал крутящего момента двигателя в шине CAN

11%

Температура охлаждающей жидкости двигателя

90,75

Проверка выходных сигналов блока управления вариатором (TCU)

Пункт потока данных

Двигатель в режиме холостого хода

Скважность сигнала управления муфтой

99,70%

Скважность сигнала управления муфтой блокировки
гидротрансформатора (TCC)

0,00%

Скважность сигнала управления ведущим шкивом

49,241%

Скважность сигнала управления ведомым шкивом

76,135%

Включенный диапазон вариатора (положение рычага
переключения)

Диапазон P

Включенный диапазон вариатора (рабочий режим
вариатора)

Общий код

Включенный диапазон вариатора (неисправность вариатора)

Не по умолчанию

Сигнал температуры охлаждающей жидкости в шине CAN

93°C

Температура рабочей жидкости

77°C

18-

34

18- ВАРИАТОР QR019CHB

Динамическая проверка

Пункт потока данных

Двигатель в режиме холостого хода

Положение многофункционального переключателя

Диапазон P

Частота вращения коленчатого вала двигателя

702,75 об/мин

Частота вращения турбины

702 об/мин

Скорость автомобиля

0,00 км/ч

Запрос водителя

0,0 Н·м

Давление для ведущего шкива

2,063 бар

Давление для ведомого шкива

10,076 бар

Температура рабочей жидкости

79°C

Температура охлаждающей жидкости двигателя

92,25°C

Проверка частоты вращения

Пункт потока данных

Двигатель в режиме холостого хода

Запрос водителя

0,00%

Частота вращения коленчатого вала двигателя

702,75 об/мин

Частота вращения турбины

7,2 об/мин

Скорость автомобиля

0,00 км/ч

Частота вращения ведущего шкива

0 об/мин

Частота вращения ведомого шкива

0 об/мин

Шина CAN

Пункт потока данных

Двигатель в режиме холостого хода

Частота вращения коленчатого вала двигателя

702,75 об/мин

Запрос водителя

0,00%

Скорость автомобиля

0,00 км/ч

Температура охлаждающей жидкости двигателя

90,75°C

Запрос водителя

0,0 Н·м

Состояние гидротрансформатора

Блокировки нет

18-

35

18 - ВАРИАТОР QR019CHB

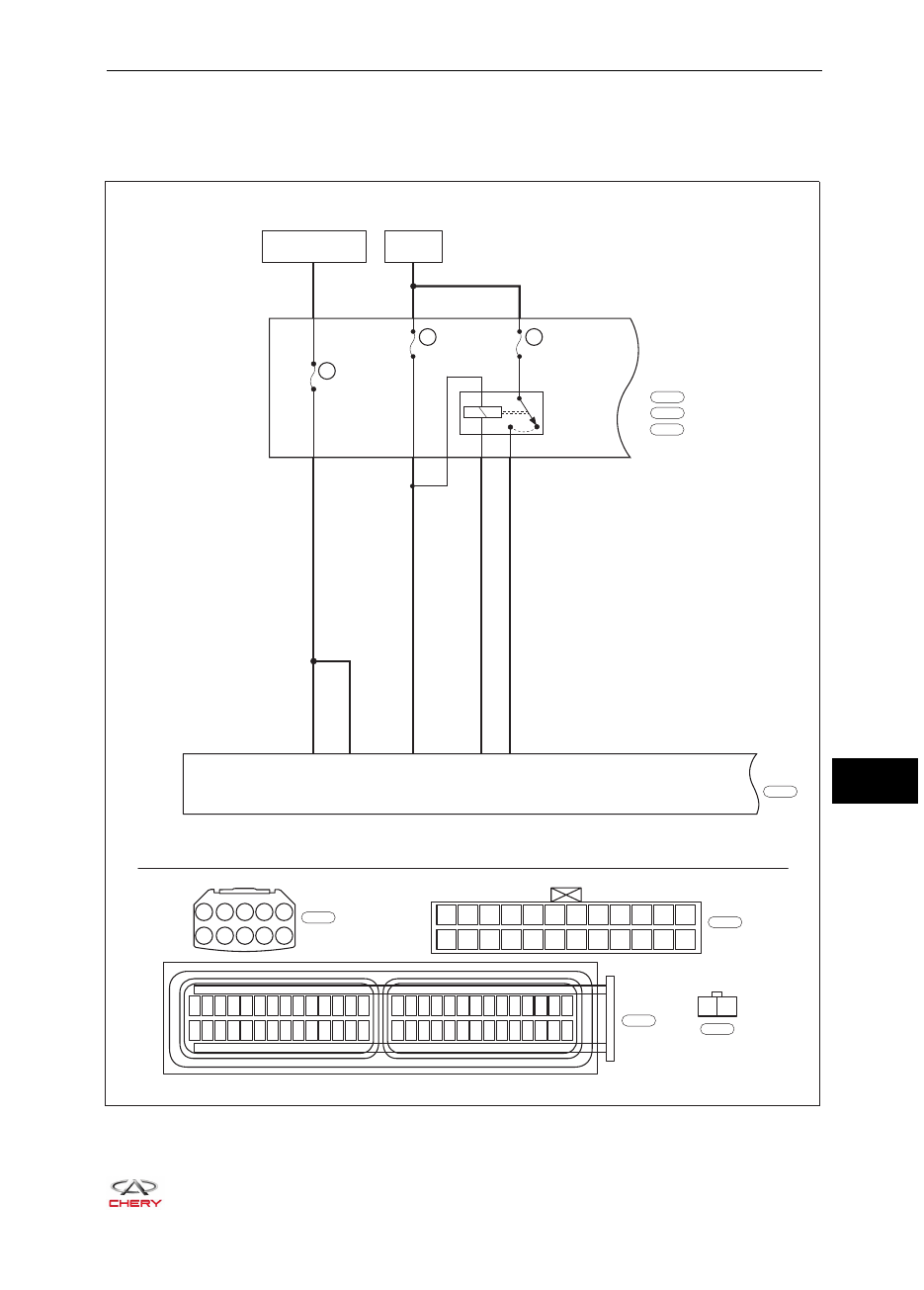

Проверка цепей питания и соединения на «массу»

Проверка цепи питания

Цепь питания

ET21180060

A4

A2

F15

J2

F16

85

30

86

87

31

28

46

56

3

RL

R

L

L

RL

R

L

EF17

10A

EF19

10A

EF46

20A

A1 A2 A3 A4 A5

A6 A7 A8 A9 A10

J2 J1

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

Gr

E-076

W

E-069

B

E-066

B

E-030

E-069
E-076

E-030

E-066

Блок TCU

ПОЛОЖЕНИЕ ON

ИЛИ START ЗАМКА

ЗАЖИГАНИЯ

РЕЛЕ ERLY12
БЛОКА TCU

БЛОК
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В МОТОРНОМ
ОТСЕКЕ

АККУМУ-

ЛЯТОРНАЯ

БАТАРЕЯ
