17 - КОРОБКА ПЕРЕДАЧ QR525MHE

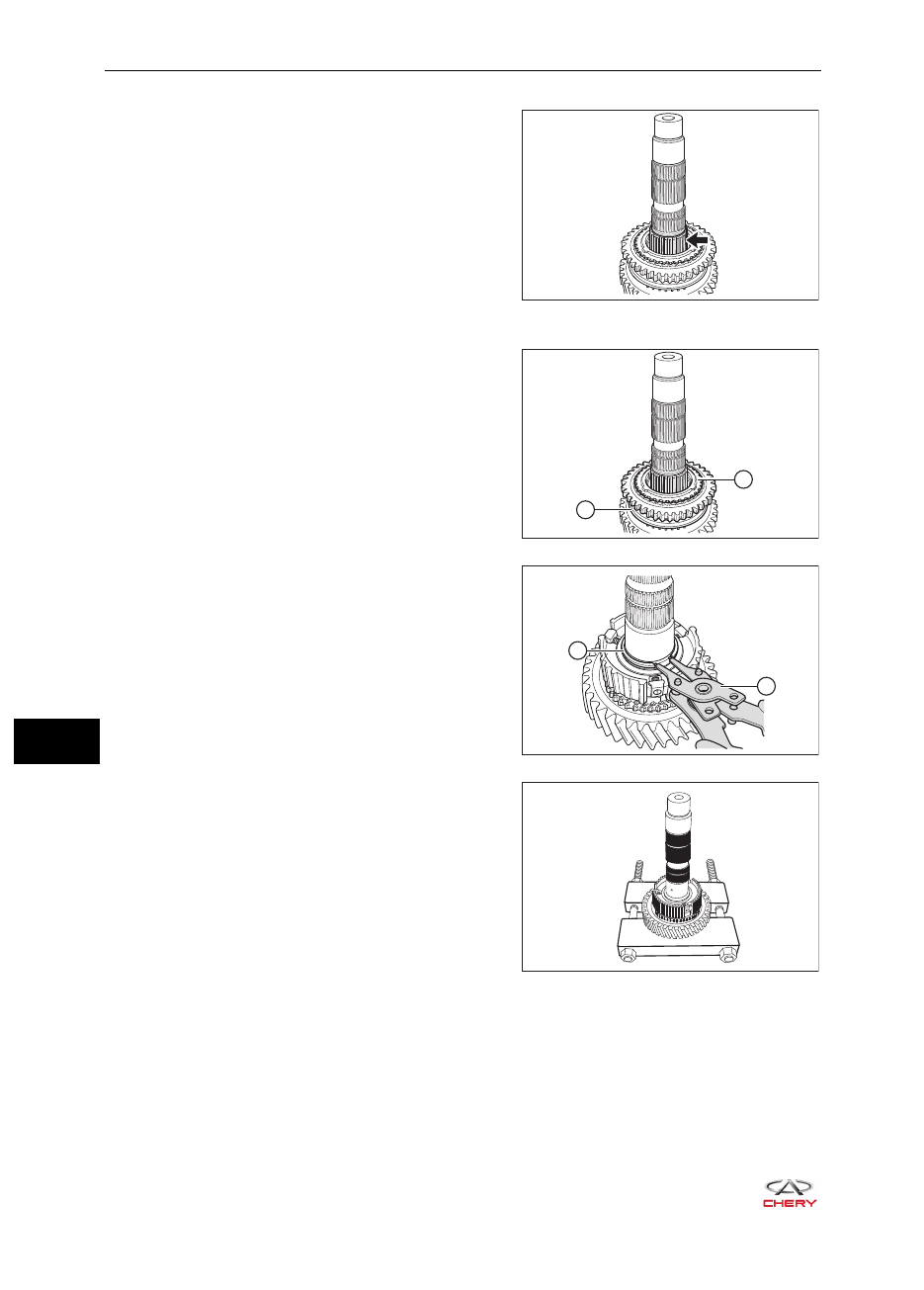

6.   Снимите игольчатый подшипник шестерни 2-й передачи.

a.   Снимите со вторичного вала игольчатый под-

шипник (1) шестерни 2-й передачи.

7.   Снимите ведомую шестерню 1-й передачи и сту-

пицу синхронизатора 1-й и 2-й передач.

a.   Снимите комплект колец (2) синхронизатора

1-й и 2-й передач.

b.   Снимите муфту (1) синхронизатора 1-й и 2-й

передач.

c.   Снимите стопорное кольцо (2) с помощью

съемника колец (1).

d.   Установите специальное приспособление под

ведомую шестерню 1-й передачи.

RT21170880

1

2

RT21170890

2

1

RT21170900

RT21170910

17-

51

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

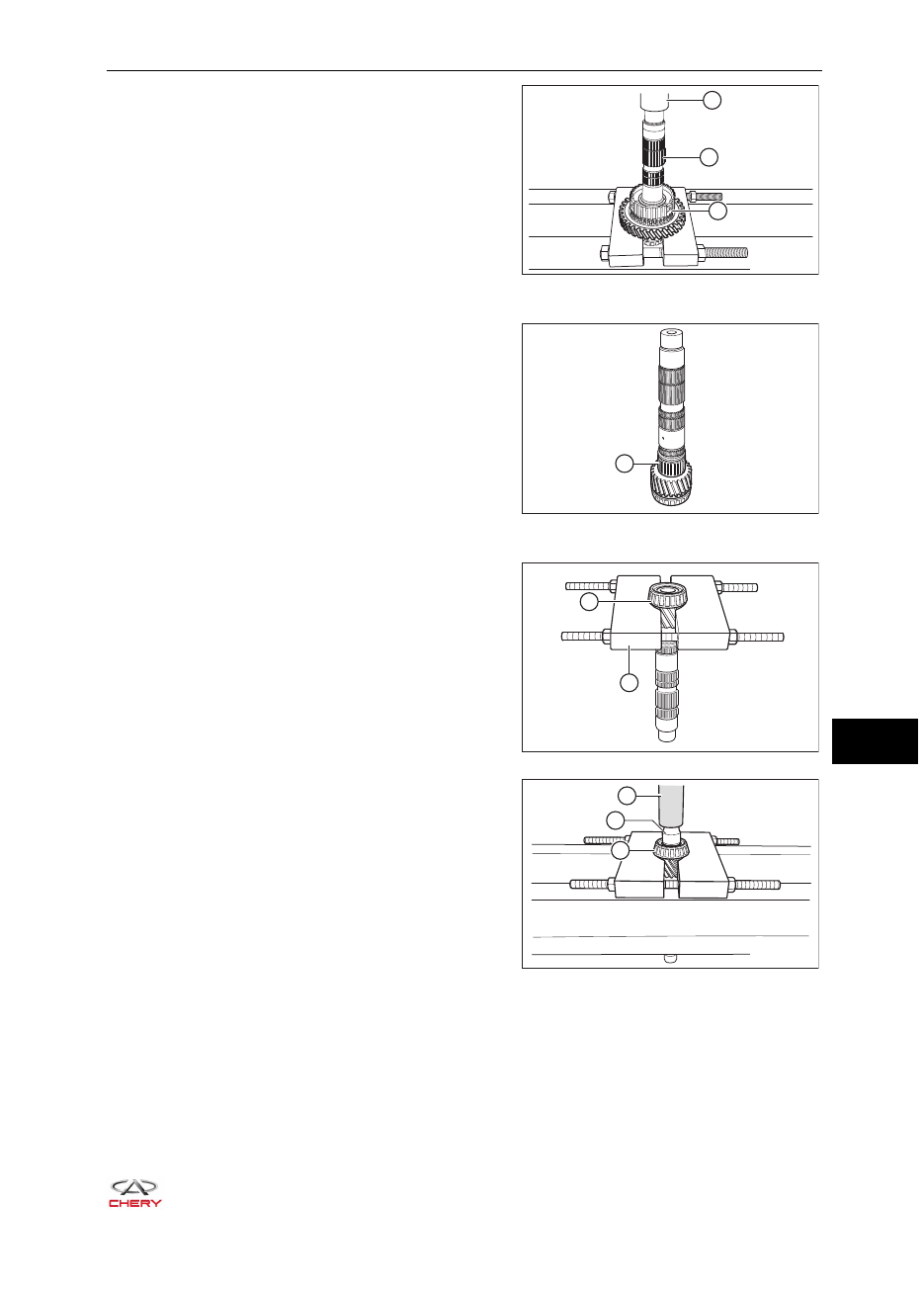

e.   С помощью гидравлического пресса (1)

спрессуйте ведомую шестерню 1-й передачи
и синхронизатор 1-й и 2-й передачи (3) со вто-
ричного вала (2) и снимите их.

8.   Снимите игольчатый подшипник шестерни 1-й

передачи.

a.   Снимите со вторичного вала игольчатый под-

шипник (1) шестерни 1-й передачи.

9.   Снимите передний подшипник со вторичного вала.

a.   С помощью специального приспособления (1)

закрепите передний подшипник вторичного
вала (2).

b.   С помощью гидравлического пресса (1) спрес-

суйте передний подшипник вторичного вала (3)
со вторичного вала (2) и снимите этот подшип-
ник.

RT21170920

1

2

3

1

RT21170930

2

1

RT21170940

1

3

2

RT21170950

17-

52

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

Сборка

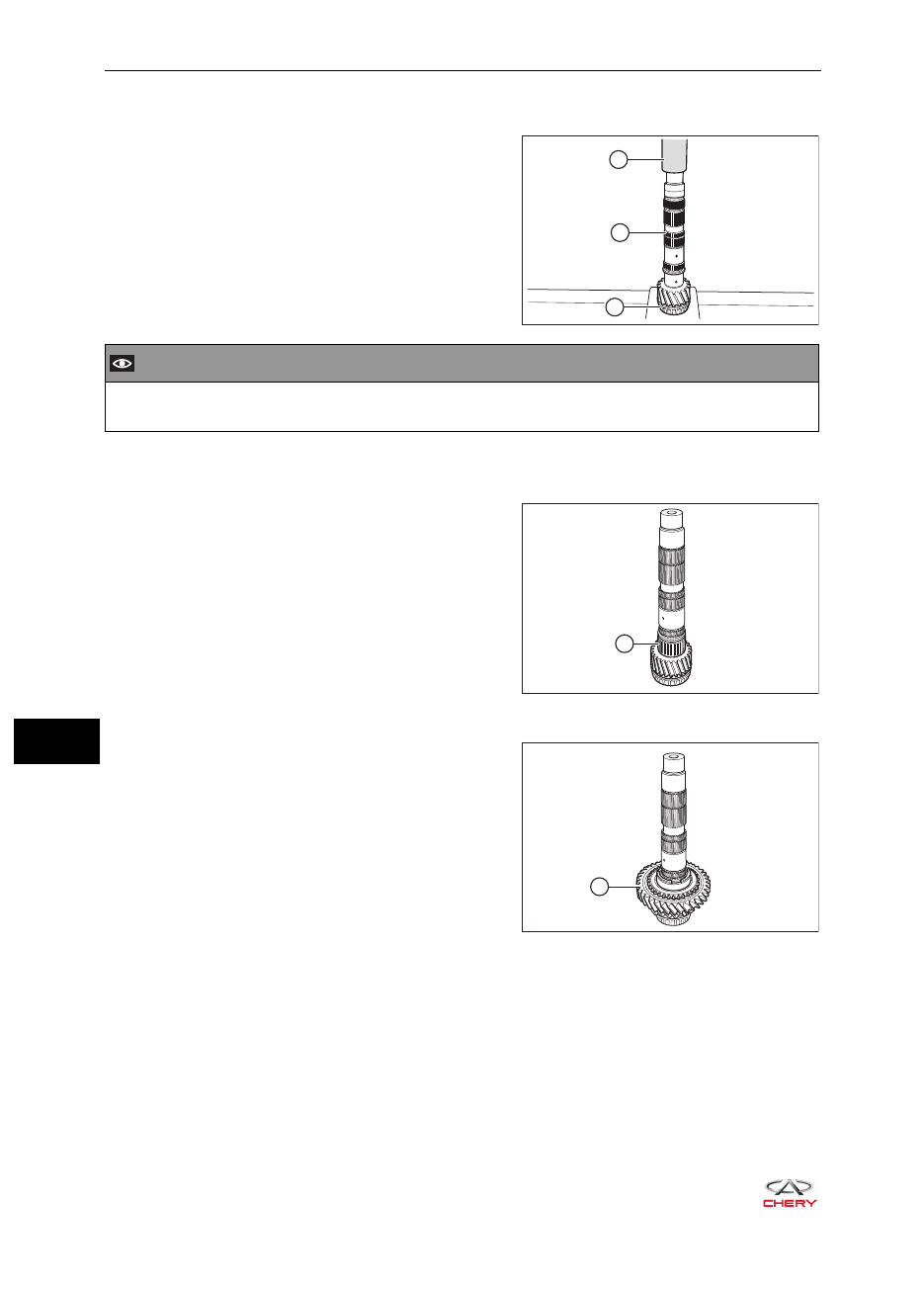

1.   Установите передний подшипник на вторичный вал.

a.   С помощью гидравлического пресса (1) на-

прессуйте на вторичный вал (2) передний под-
шипник вторичного вала (3).

 ВНИМАНИЕ

При запрессовке подшипника необходимо обеспечить приложение усилия запрессовки к вну-



•

треннему кольцу подшипника во избежание повреждения подшипника.

2.   Установите игольчатый подшипник шестерни 1-й

передачи.

a.   Смажьте игольчатый подшипник (1) шестерни

1-й передачи маслом для коробки передач и
установите его на вторичный вал.

3.   Установите ведомую шестерню 1-й передачи.

a.   Смажьте маслом для коробки передач ведо-

мую шестерню 1-й передачи (1) и установите
ее на вторичный вал.

RT21170960

1

2

3

1

RT21170930

1

RT21170970

17-

53

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

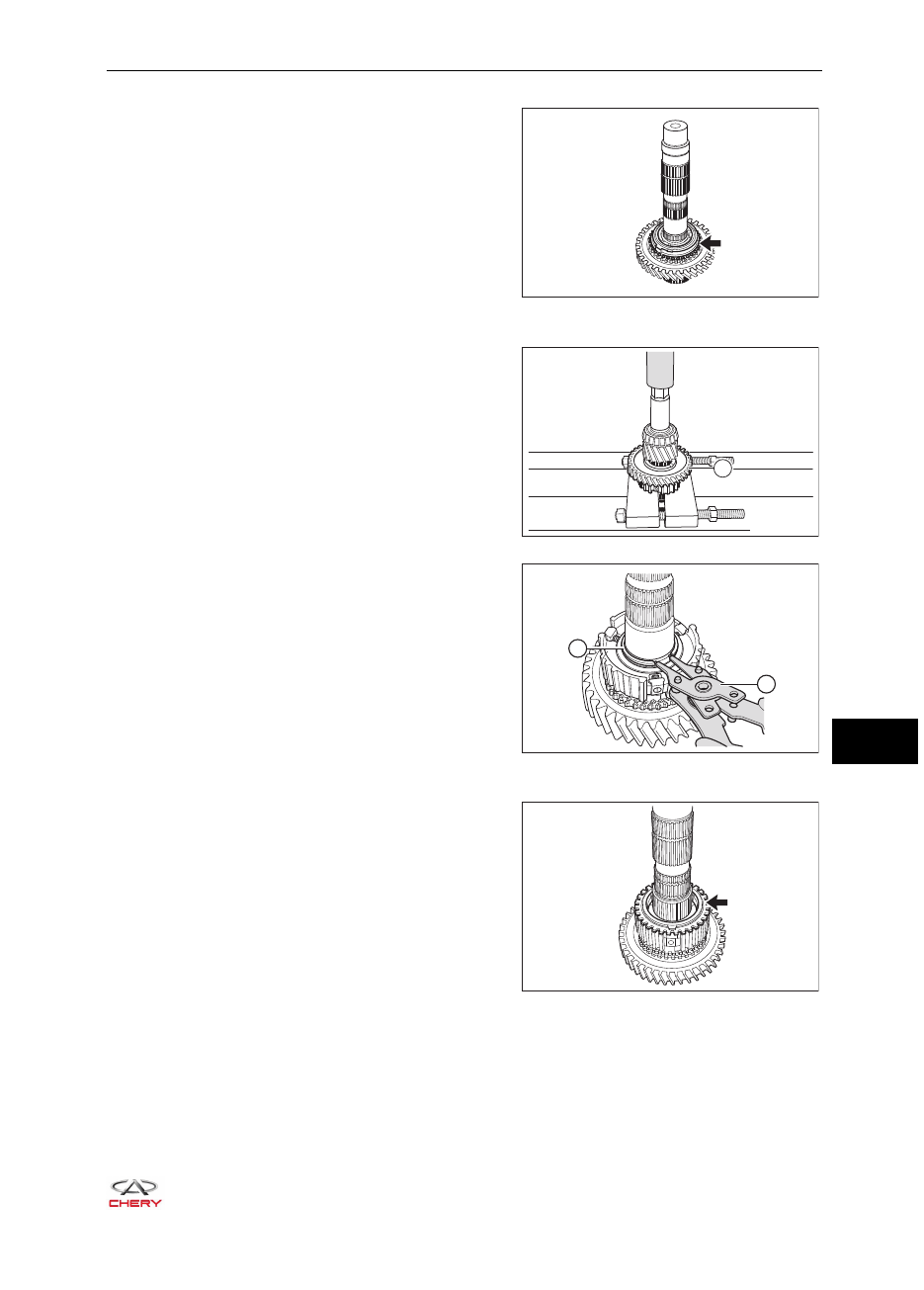

4.  Установите комплект колец синхронизатора 1-й передачи.

a.   Смажьте комплект колец (указано стрелкой)

синхронизатора 1-й передачи маслом для ко-
робки передач и установите его на вторичный
вал.

5.   Установите ступицу синхронизатора 1-й и 2-й пере-

дач и ведомую шестерню 1-й передачи.

a.   Установите на место ступицу синхронизатора

1-й и 2-й передач (1), а затем запрессуйте ее
на ведомый вал с помощью гидравлического
пресса.

b.   Установите стопорное кольцо (2) с помощью

съемника колец (1).

6.   Установите комплект колец синхронизатора.

a.   Смажьте комплект колец синхронизатора (ука-

зан стрелкой) маслом для коробки передач и
установите его на вторичный вал.

RT21170980

RT21170990

1

2

1

RT21170900

RT21171000
