Chery Tiggo 5 (T21). Руководство по ремонту - часть 198

17-

34

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

Сборка

Операции по сборке выполняются в последовательности, обратной разборке.

 ВНИМАНИЕ

Затяните болты крепления заданным моментом.



•

Заменяйте поврежденные установочные штифты.



•

17-

35

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

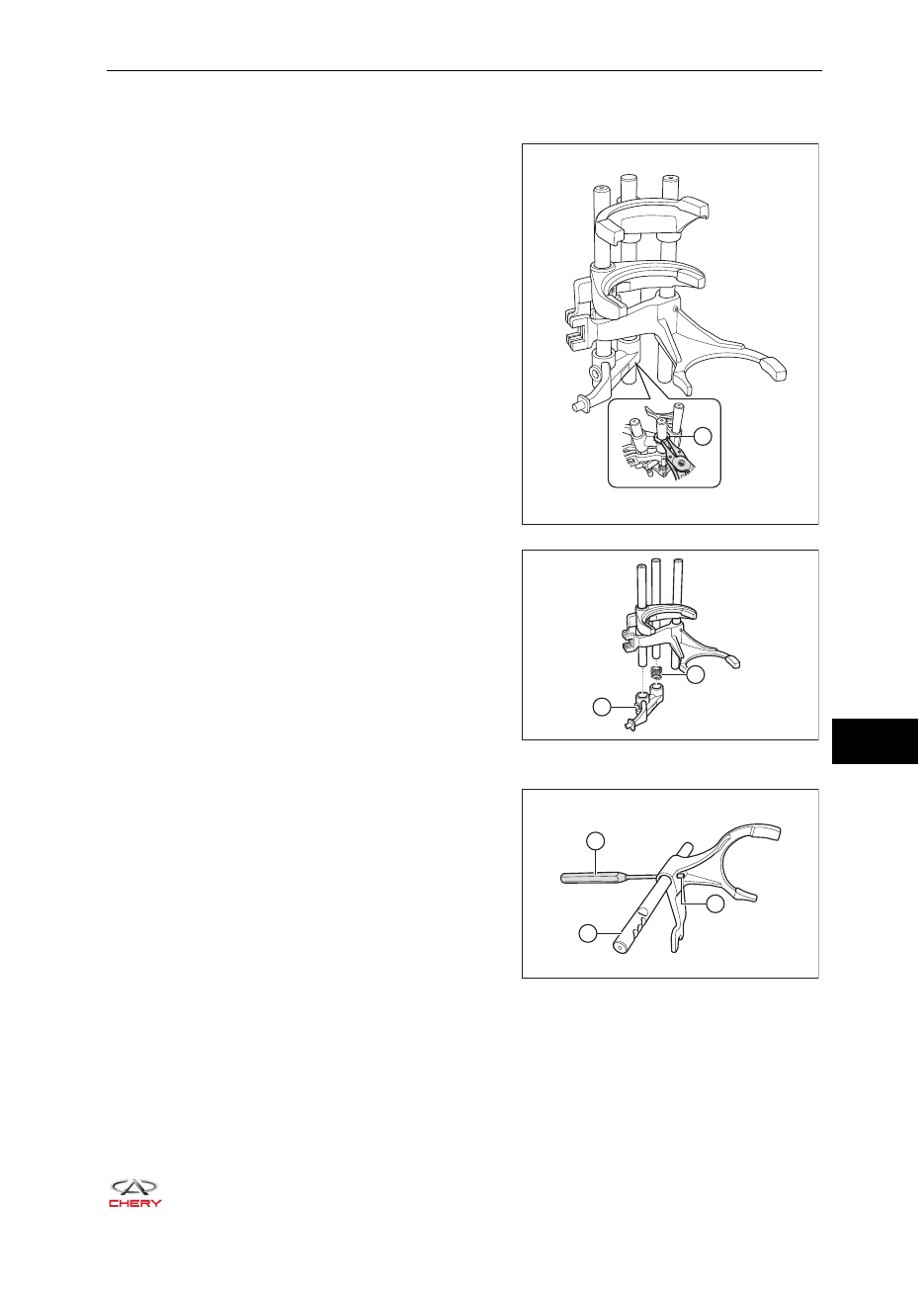

Вилка механизма переключения

Разборка

1.   Снимите вилку шестерни передачи заднего хода.

a.   Снимите стопорное кольцо (1) с помощью

съемника колец.

b.   Снимите вилку шестерни передачи заднего

хода (1) и возвратную пружину (2).

2.   Снимите вилку включения 3-й и 4-й передач.

a.   С помощью пробойника (1) выбейте штифт (3)

из штока (2) включения 3-й и 4-й передач.

1

RT21170430

RT21170440

2

1

2

1

3

RT21170450

17-

36

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

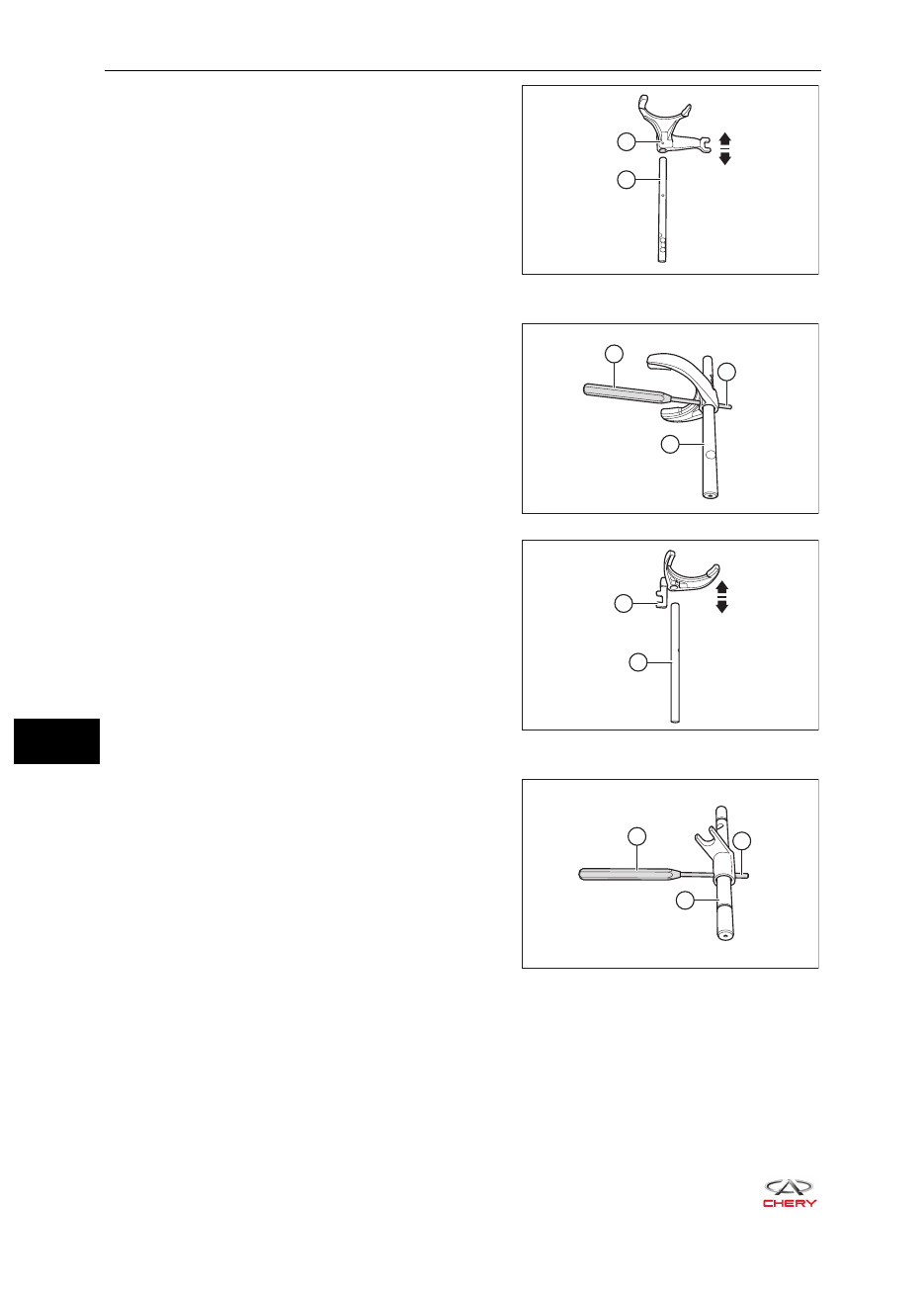

b.   Снимите вилку включения 3-й и 4-й передач (1)

со штока (2).

3.   Снимите вилку включения 1-й и 2-й передач.

a.   С помощью пробойника (1) выбейте штифт (3)

из штока (2) включения передач.

b.   Снимите вилку включения 1-й и 2-й передач (1)

со штока (2).

4.   Снимите вилку.

a.   С помощью пробойника (1) выбейте штифт (3)

из штока (2) включения передач.

RT21170460

1

2

RT21170470

2

1

3

RT21170480

1

2

RT21170490

2

1

3

17-

37

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

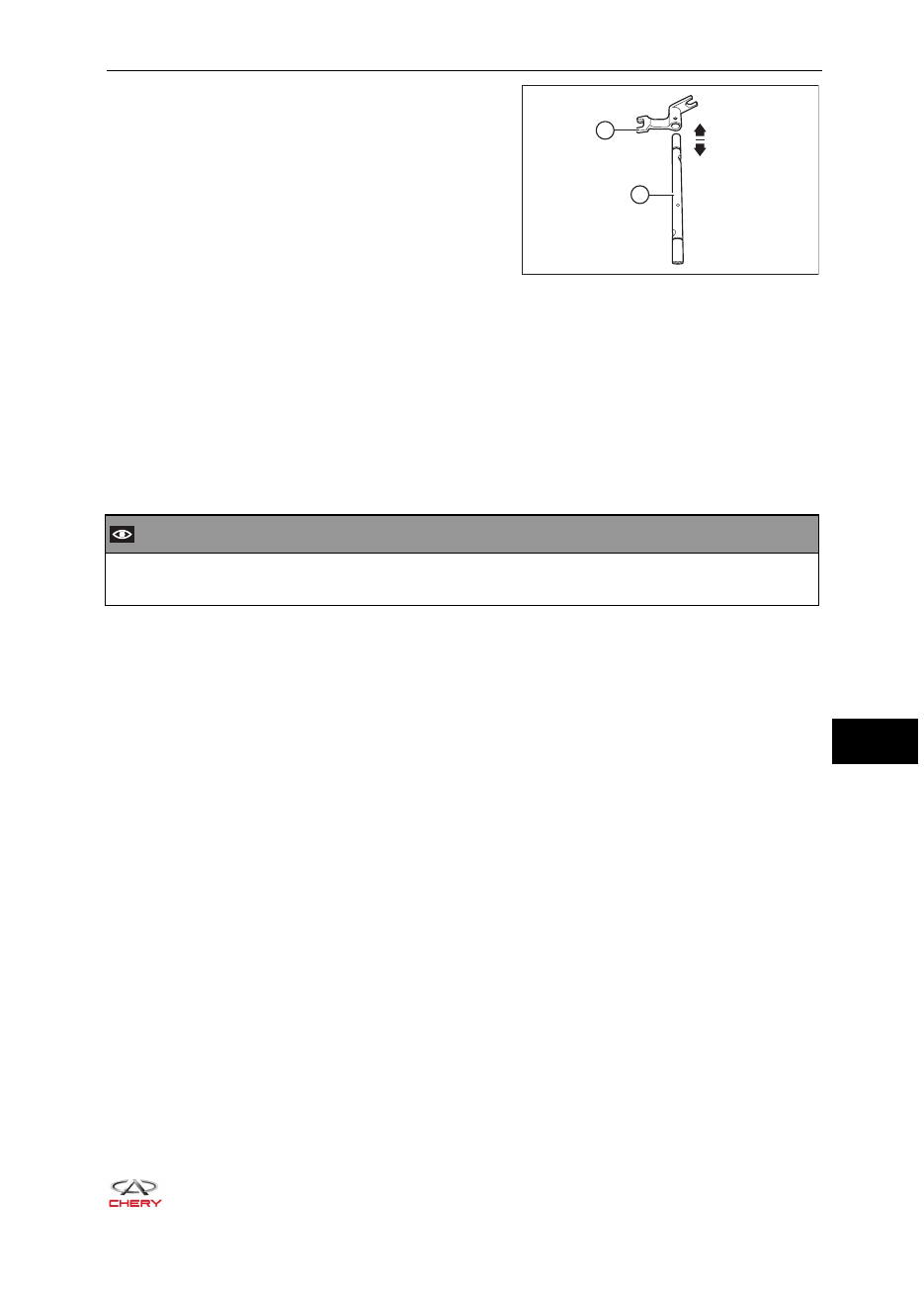

b.   Снимите вилку (1) со штока включения пере-

дач (2).

Проверка

1.   Проверьте шток  включения передач на наличие признаков сильного износа или повреждений.

При наличии повреждений замените его.

2.   Проверьте вилку на наличие признаков сильного износа или повреждений. При наличии по-

вреждений замените ее.

Сборка

Операции по сборке выполняются в последовательности, обратной разборке.

 ВНИМАНИЕ

Перед установкой штифтов проверяйте их техническое состояние. Если штифт сильно изношен



•

или поврежден, то замените его новым.

RT21170500

1

2
