Chery Tiggo 5 (T21). Руководство по ремонту - часть 195

17-

22

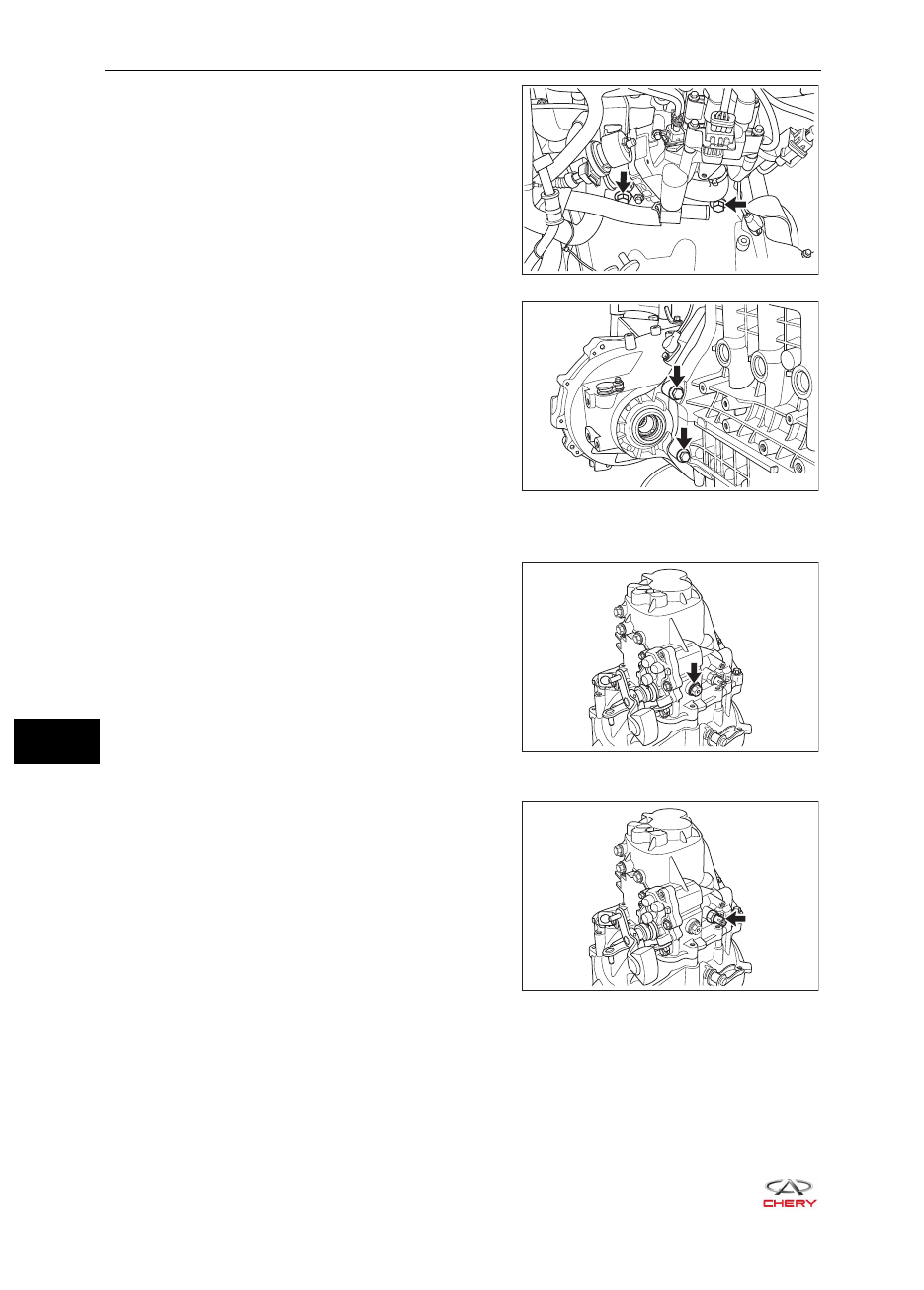

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

c.   Отверните верхние болты крепления коробки

передач.
(Момент затяжки: 60 ± 5 Н·м)

d.   Отверните болты крепления со стороны

двигателя и потяните коробку передач, чтобы
отделить ее от двигателя.
(Момент затяжки: 60 ± 5 Н·м)

Разборка

1.   Отверните установочный болт механизма пере-

ключения передач.

a.   Отверните установочный болт (указан стрел-

кой) механизма переключения передач.

2.   Отверните выключатель фонаря заднего хода.

a.   Отверните выключатель фонаря заднего хода

(указан стрелкой) из картера коробки передач.

RT21170160

RT21170170

RT21170180

RT21170190

17-

23

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

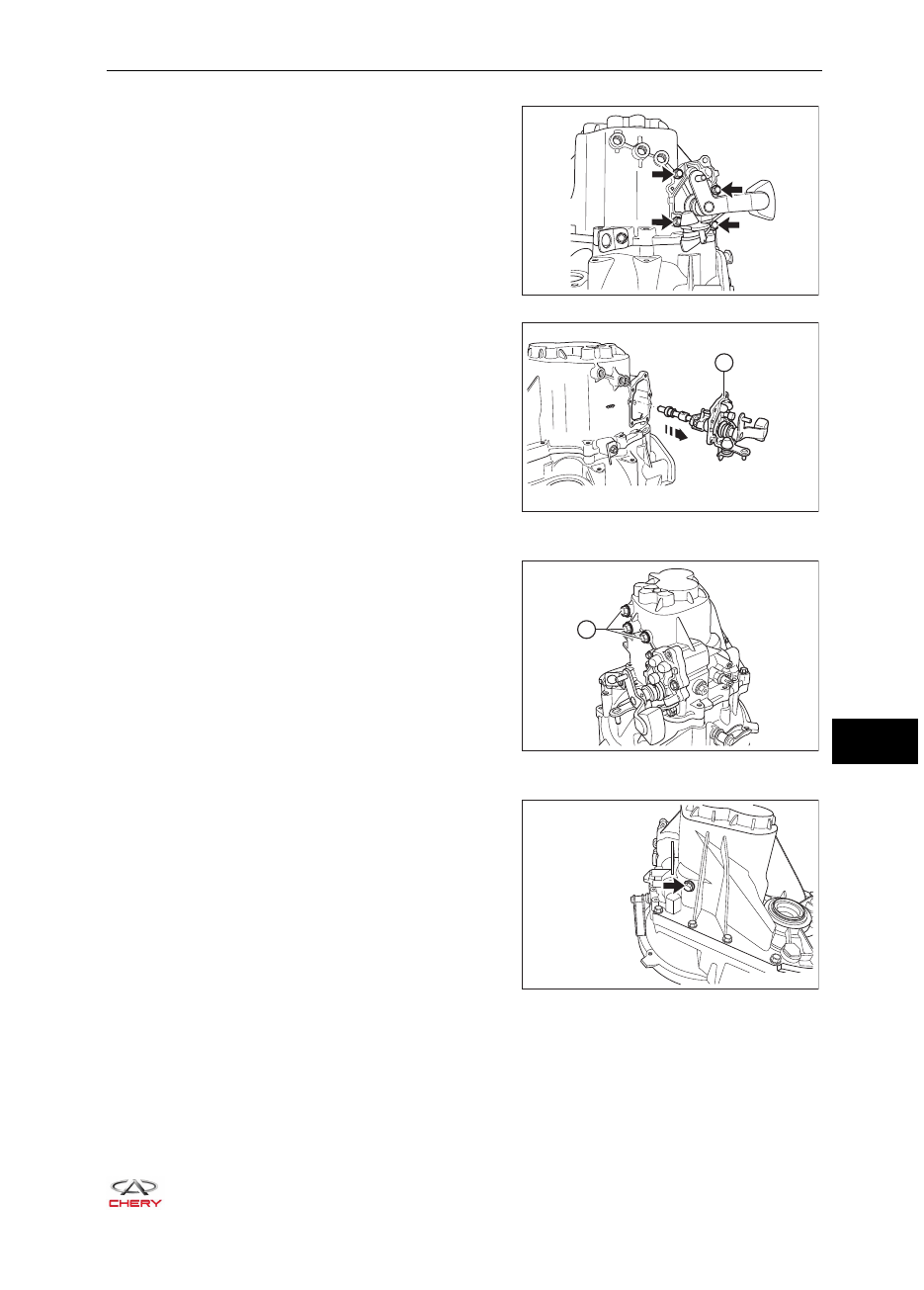

3.  Снимите с механизм переключения передач.

a.   Отверните болты (указаны стрелками) крепле-

ния механизма переключения передач.

b.   Снимите механизм переключения передач (1)

в направлении стрелки.

 К

СВЕДЕНИЮ:

Слегка ударьте резиновым молотком по вы-
ступающей части корпуса механизма пере-
ключения передач, поскольку снятие этого
механизма затруднено из-за использования
герметика.

4.   Отверните установочные болты штоков вилок

переключения передач.

a.   Отверните установочные болты (1) штоков ви-

лок переключения передач из картера коробки
передач.

5.   Отверните установочный болт оси промежуточной

шестерни заднего хода.

a.   Отверните установочный болт (указан стрел-

кой) оси промежуточной шестерни заднего
хода из картера коробки передач.

RT21170200

1

RT21170210

1

RT21170220

RT21170230

17-

24

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

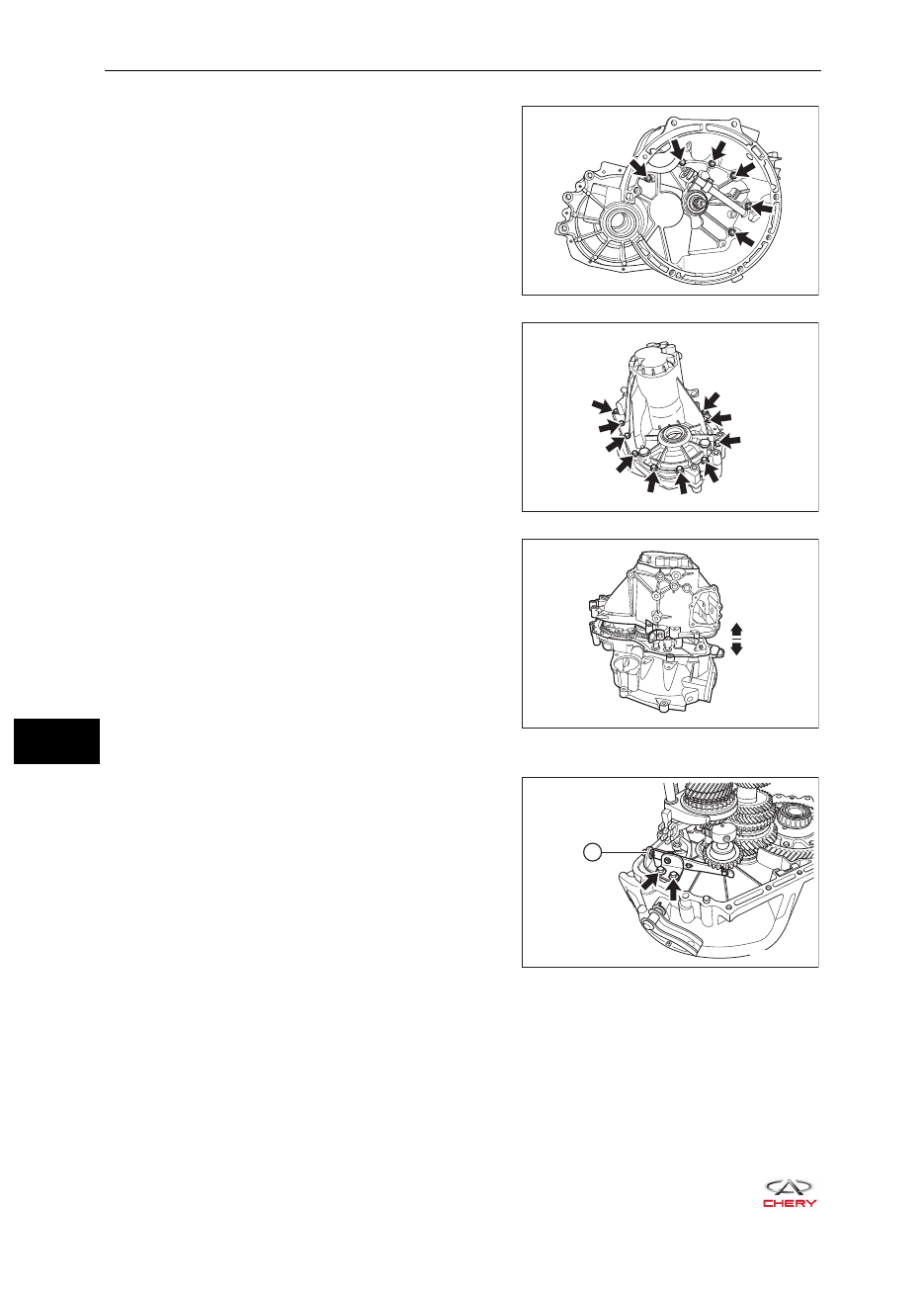

6.   Снимите картер коробки передач.

a.   Отверните болты крепления (указаны стрел-

ками) картера сцепления из картера коробки
передач.

b.   Отверните болты крепления (указаны стрелка-

ми) картера коробки передач.

c.   Разъедините картеры коробки передач и сце-

пления и снимите картер коробки передач.



К СВЕДЕНИЮ:
Слегка ударьте резиновым молотком или ана-
логичным инструментом по выступающей ча-
сти картера коробки передач для облегчения
его снятия, поскольку оно затруднено из-за ис-
пользования герметика.

7.   Снимите вилку шестерни передачи заднего хода.

a.   Отверните болты крепления (указаны стрелка-

ми) вилки шестерни передачи заднего хода и
снимите эту вилку (1).

RT21170240

RT21170250

RT21170260

1

RT21170270

17-

25

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

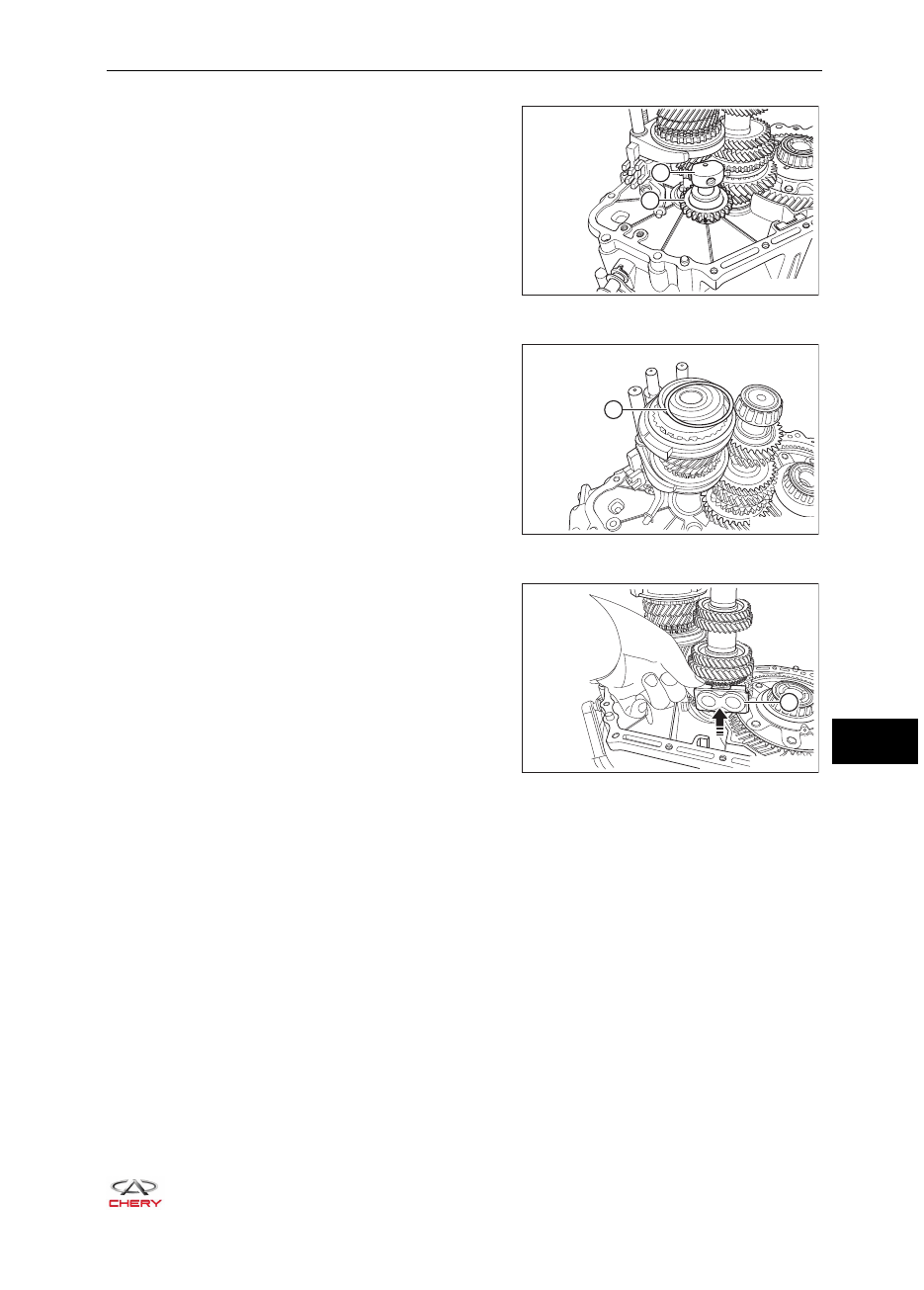

8.   Снимите ось и промежуточную шестерню передачи заднего хода.

a.   Одновременно снимите ось (1) и промежу-

точную шестерню передачи заднего хода (2) с
картера сцепления.

9.   Снимите заднюю шайбу первичного вала коробки

передач.

a.   Снимите заднюю шайбу (1) с первичного вала

коробки передач.

10.  Снимите магнит.

a.  Снимите магнит (1) с картера сцепления.

1

2

RT21170280

1

RT21170290

1

RT21170300
