17-

10

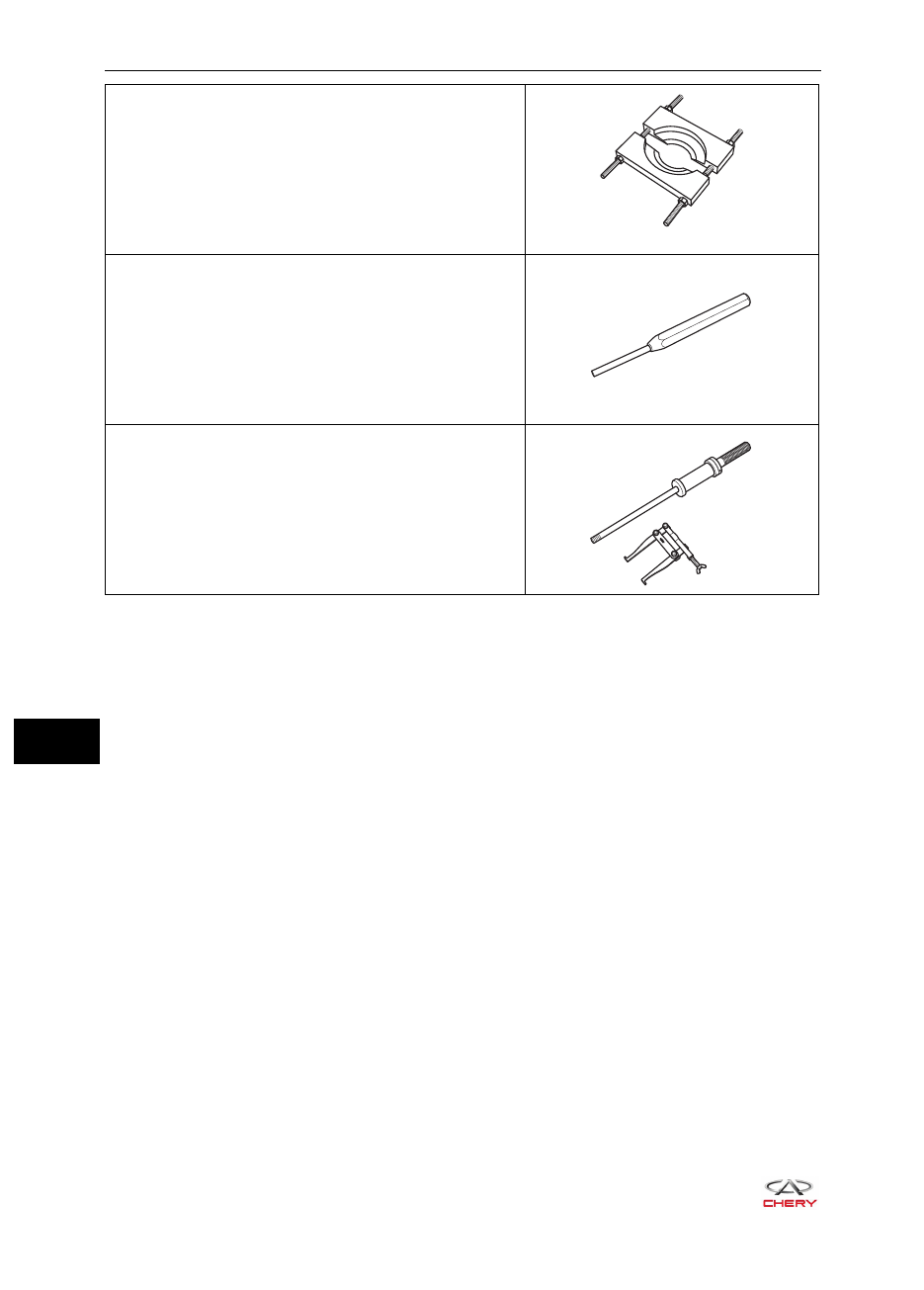

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

RCH0000011

RCH0000015

RCH0000059

Съемник подшипника

Пробойник

Съемник

17-

11

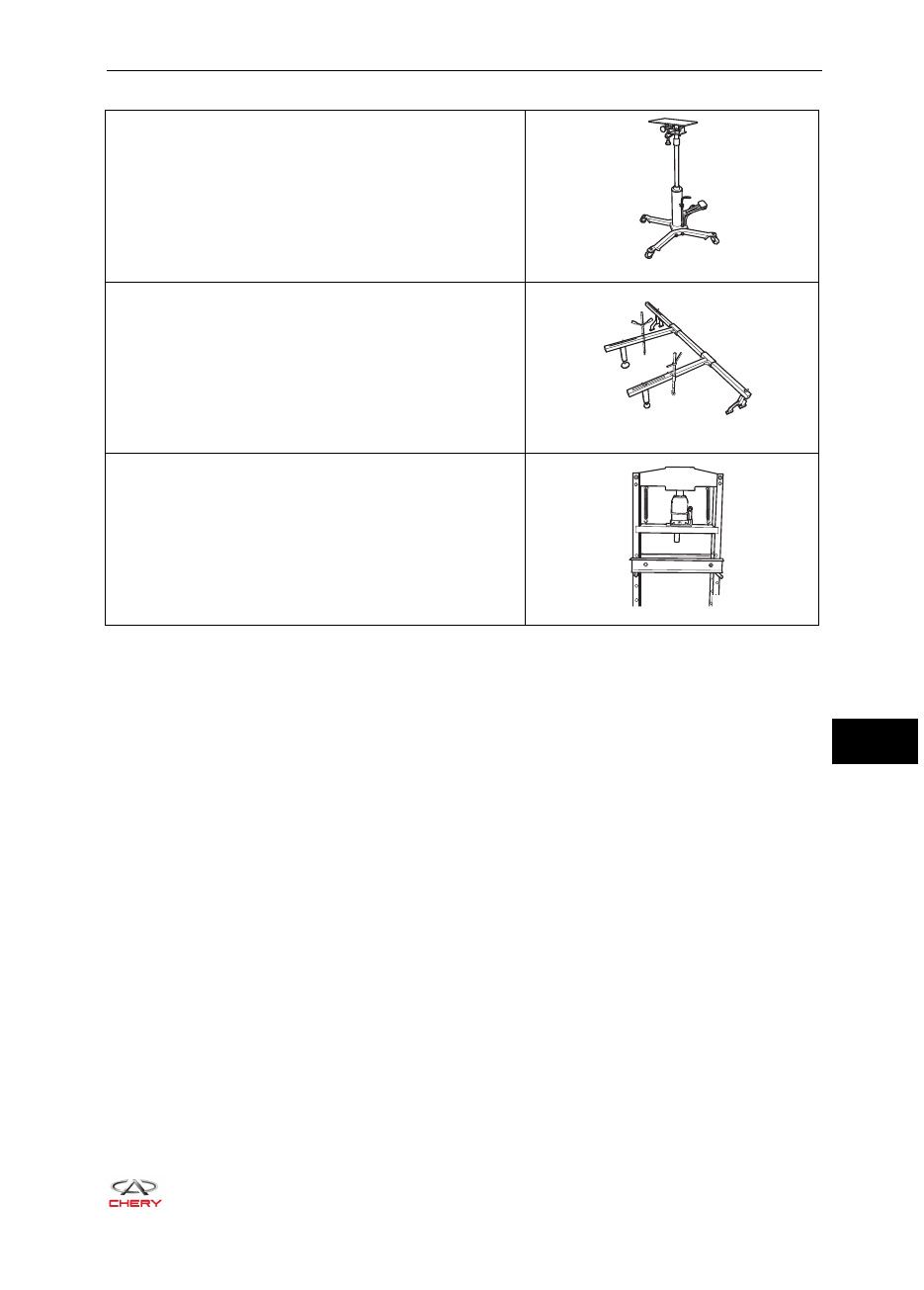

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

RCH0000005

RCH0000026

RCH0000012

Инструмент общего назначения

Опора для коробки передач

Устройство для выравнивания двигателя

Гидравлический пресс

17-

12

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

ДИАГНОСТИКА И ПРОВЕРКА

Таблица признаков неисправностей и их причин

К СВЕДЕНИЮ:
Воспользуйтесь таблицей, приведенной ниже для помощи в поиске возможных причин неисправно-
стей по их признакам. Проверьте каждую предполагаемую область по порядку. Отремонтируйте или
замените неисправные компоненты, либо при необходимости отрегулируйте их.

Признак

Предполагаемая область поиска

причин неисправностей

Страница

Шум

Низкий уровень масла

17-14

Масло неподходящего уровня качества

17-14

Износ или повреждение шестерен

-

Износ или повреждение подшипников

-

Нарушение нормального осевого положения

и зазора шестерен

-

Течь масла

Сливная пробка

-

Прокладка сливной пробки

-

Манжетные уплотнения главной передачи

17-16

Повреждение посадочной поверхности и отсут-

ствие своевременного ремонта

-

Затрудненное переключение передач или
невозможность переключения передач

Низкий уровень масла

17-14

Износ или повреждение шестерен

-

Износ или повреждение блокирующего кольца

синхронизатора

-

Износ или поломка пружины сухаря

-

Самопроизвольное выключение переда-
чи

Пружина шарикового фиксатора

-

Износ вилки переключения

17-35

Износ или повреждение шестерен

-

Износ или повреждение подшипников

-

Неравномерный износ и повреждение
подшипников

Масло содержит металлические частицы

-

Недостаточное количество масла или масло не

соответствует требованиям

-

Неправильный подшипник

-

При нажатии педали сцепления раздает-
ся щелчок вилки выключения сцепления

Недостаточная смазка поверхности контакта

вилки выключения сцепления и штока рабочего

гидроцилиндра или поверхности контакта вилки

с корпусом шарового шарнира

-

Переключение передач отсутствует

Ослабление привода переключения

-

Ослабление крепления рычага выбора передачи

-

17-

13

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

 ВНИМАНИЕ

С целью обеспечения надлежащего качества технического обслуживания коробки передач вы-



•

полняйте все операции тщательно и следите за чистотой всех ее компонентов.
Выберите подходящий или используйте соответствующий специальный инструмент.



•

Для обеспечения хорошей работы коробки передач необходимо строго соблюдать регламент



•

технического обслуживания и выполнять все требования по технологии сборки и регулировки.

Проверка без снятия с автомобиля

Масло для коробки передач

Проверьте уровень масла коробки передач.

1.  Поднимите автомобиль на подъемнике.

 ПРЕДУПРЕЖДЕНИЕ

Во избежание несчастных случаев требуется использовать оборудование для обеспечения



•

безопасности.
Приступая к работам на автомобиле, установленном на подъемнике, убедитесь в том, что



•

механизм блокировки подъемника включен.

2.   Выверните заливную пробку с шайбой.
3.   Проверьте, чтобы уровень масла находился на уровне нижней кромки заливного отверстия.

Требования к маслу для коробки передач:

GL-4

Вязкость:

75W-90

Заправочная емкость:

2,2 ± 0,1 л

 ВНИМАНИЕ

Как излишне высокий, так и недостаточный уровень масла может отрицательно повлиять на



•

работу коробки передач.
После доливки масла в коробку передач запустите двигатель, дайте ему поработать некоторое



•

время, после чего выключите двигатель и проверьте уровень масла в коробке передач.
