Chery Tiggo 5 (T21). Руководство по ремонту - часть 141

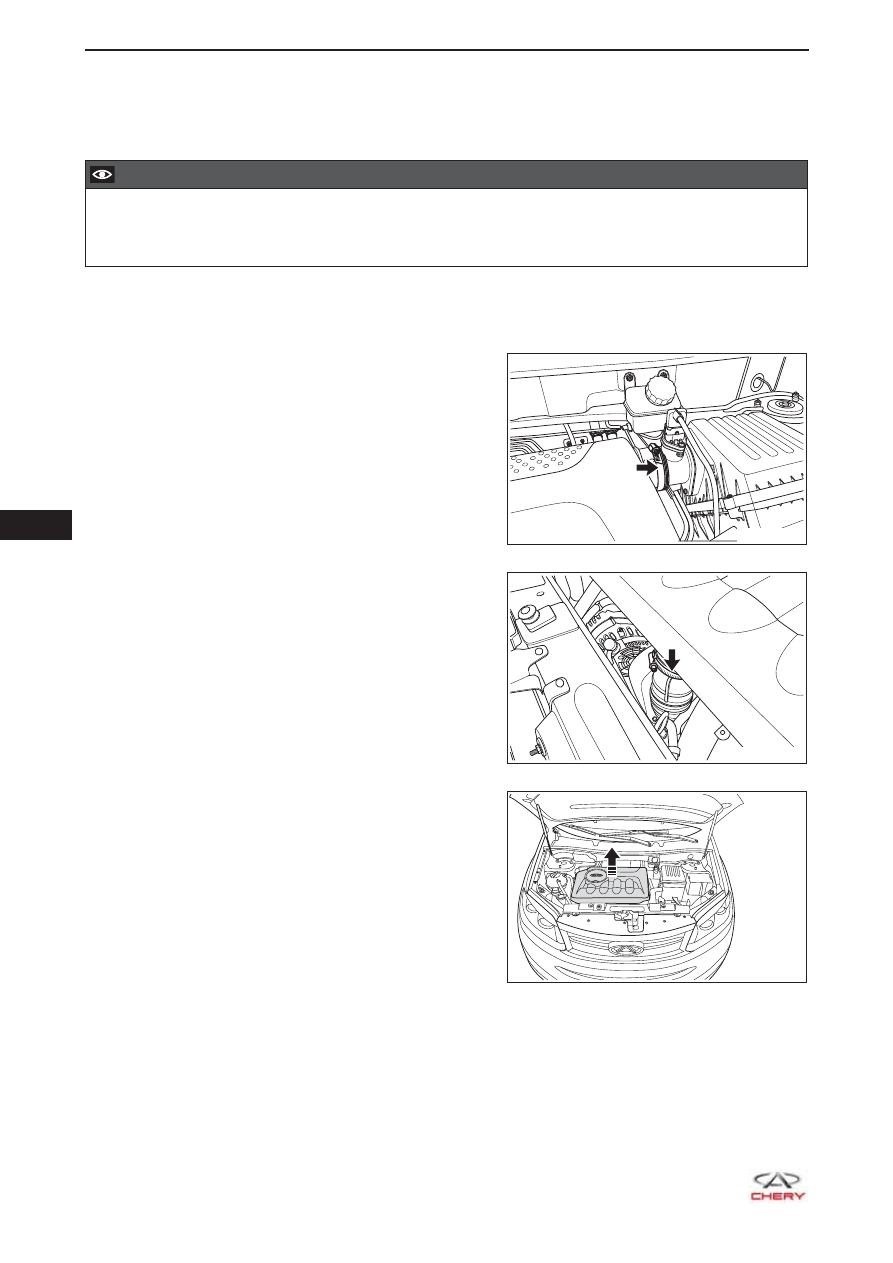

       10

10-10

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

Защитный кожух двигателя и кронштейн

Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите защитный кожух двигателя.

a.  Ослабьте затяжку червячного хомута (указан

стрелкой) и отсоедините задний воздуховод
системы впуска от расходомера воздуха с
нитевым разогреваемым элементом.



(Момент затяжки: 5 ± 0,5 Н·м)

b.  Ослабьте затяжку червячного хомута (указан

стрелкой) и отсоедините передний воздуховод
системы впуска от защитного кожуха двигателя.



(Момент затяжки: 5 ± 0,5 Н·м)

c.   Снимите защитный кожух двигателя с

кронштейна.

RT21100020

RT21100030

RT21100040

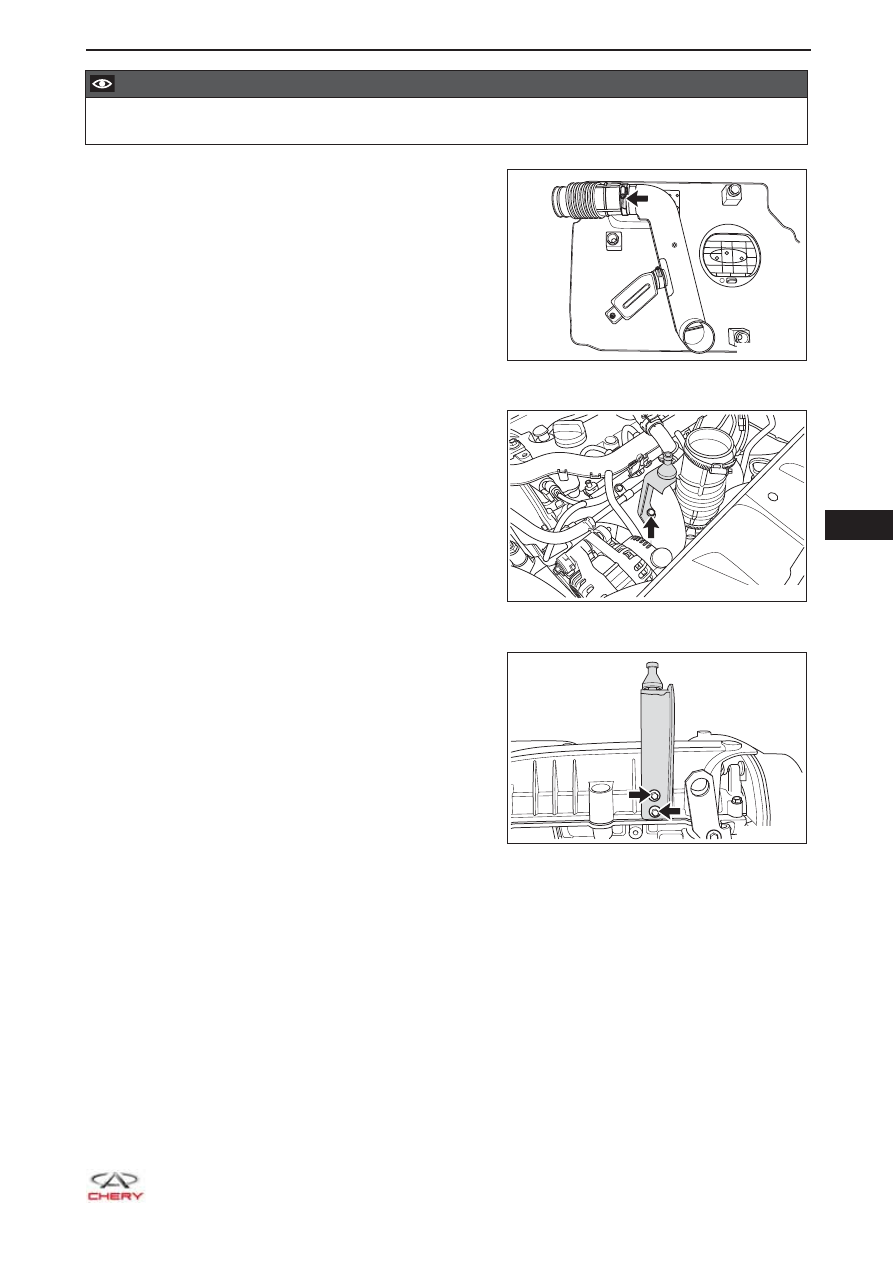

  10

10-11

  ВНИМАНИЕ

После снятия защитного кожуха двигателя закройте передний воздуховод системы впуска во

•

избежание попадания в него посторонних частиц.

4.  Снимите задний воздуховод системы впуска.

a.  Ослабьте затяжку червячного хомута (указан

стрелкой) и снимите задний воздуховод
системы впуска с защитного кожуха двигателя.



(Момент затяжки: 5 ± 0,5 Н·м)

5.  Снимите передний кронштейн защитного кожуха.

a.  Отверните болт крепления переднего

кронштейна защитного кожуха (указан стрелкой)
и снимите передний кронштейн защитного
кожуха.



(Момент затяжки: 7 ± 1 Н·м)

6.  Снимите задний правый кронштейн защитного ко-

жуха.
a.  Снимите теплозащитный экран выпускного

коллектора.

b.  Отверните 2 болта крепления (указаны

стрелкой) заднего правого кронштейна
защитного кожуха и снимите задний правый
кронштейн защитного кожуха.



(Момент затяжки: 7 ± 1 Н·м)

RT21100050

RT21100060

RT21100070

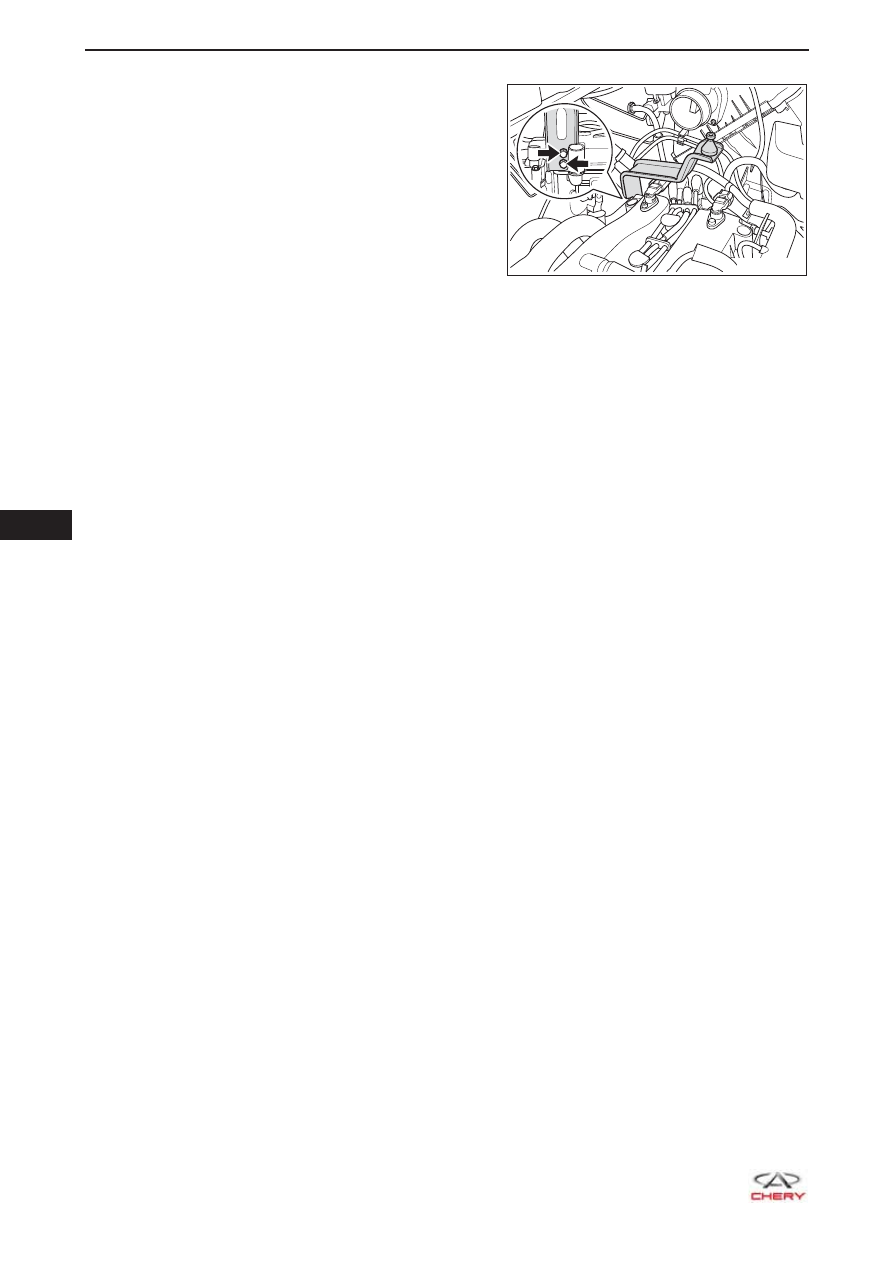

       10

10-12

7.  Снимите задний левый кронштейн защитного кожуха.

a.  Отверните 2 болта крепления (указаны

стрелкой) заднего левого кронштейна
защитного кожуха и снимите задний левый
кронштейн защитного кожуха.



(Момент затяжки: 7 ± 1 Н·м)

Установка

Установка должна производиться в порядке, обратном снятию.

RT21100080

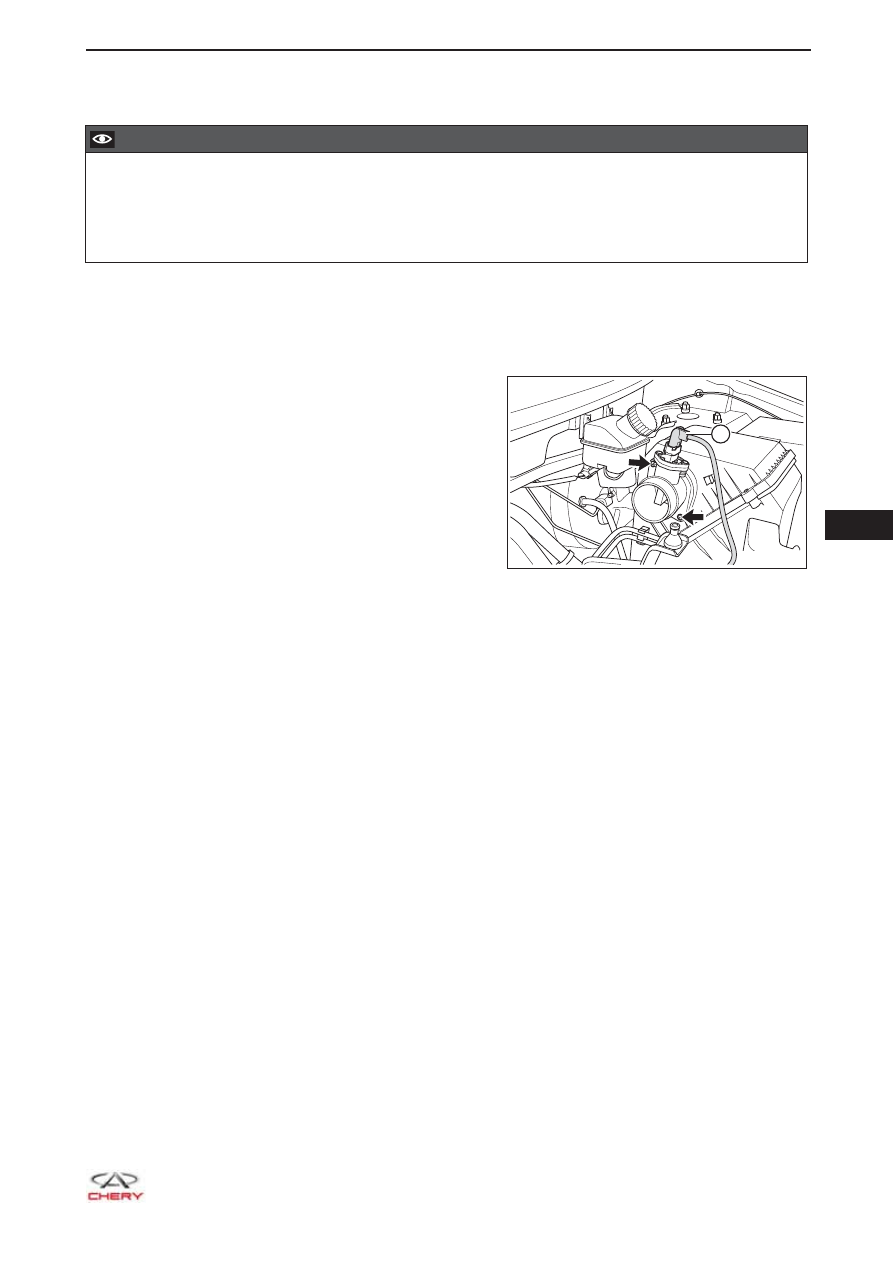

  10

10-13

Расходомер воздуха с нитевым разогреваемым элементом

Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите защитный кожух двигателя (

см. с. 10-10

).

4.  Снимите расходомер воздуха с нитевым разогреваемым элементом.

a.  Отсоедините разъем расходомера воздуха с

нитевым разогреваемым элементом (1).

b.  Отверните 2 болта крепления (указаны

стрелкой) расходомера воздуха с нитевым
разогреваемым элементом.



(Момент затяжки: 4,5 ± 0,5 Н·м)

c.   Снимите расходомер воздуха с нитевым разогреваемым элементом.

Установка

Установка должна производиться в порядке, обратном снятию.

1

RT21100081
