       09

09-14

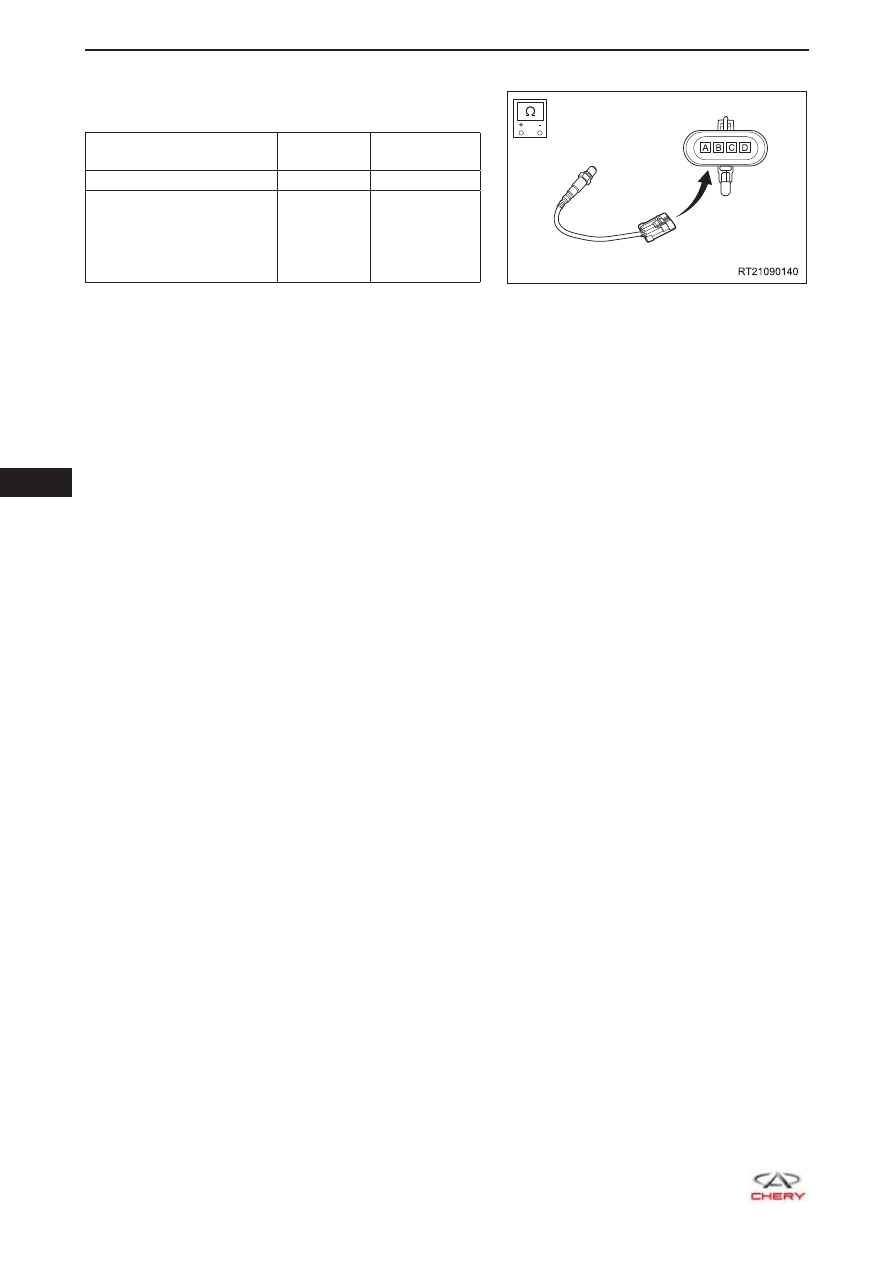

Проверка

1.  Измерьте сопротивление переднего кислородного

датчика с помощью цифрового мультиметра.

Подключение мульти-

метра

Условия

Условия

проверки

Контакт C - контакт D

20°C

7 - 11 Ом

Контакт A - контакт B
Контакт A - контакт C
Контакт A - контакт D

Контакт B - контакт C
Контакт B - контакт D

Всегда

Отсутствие

проводимо-

сти

Если измеренные величины не соответствуют указанным, замените передний кислородный датчик.

Установка

Установка должна производиться в порядке, обратном снятию.

  09

09-15

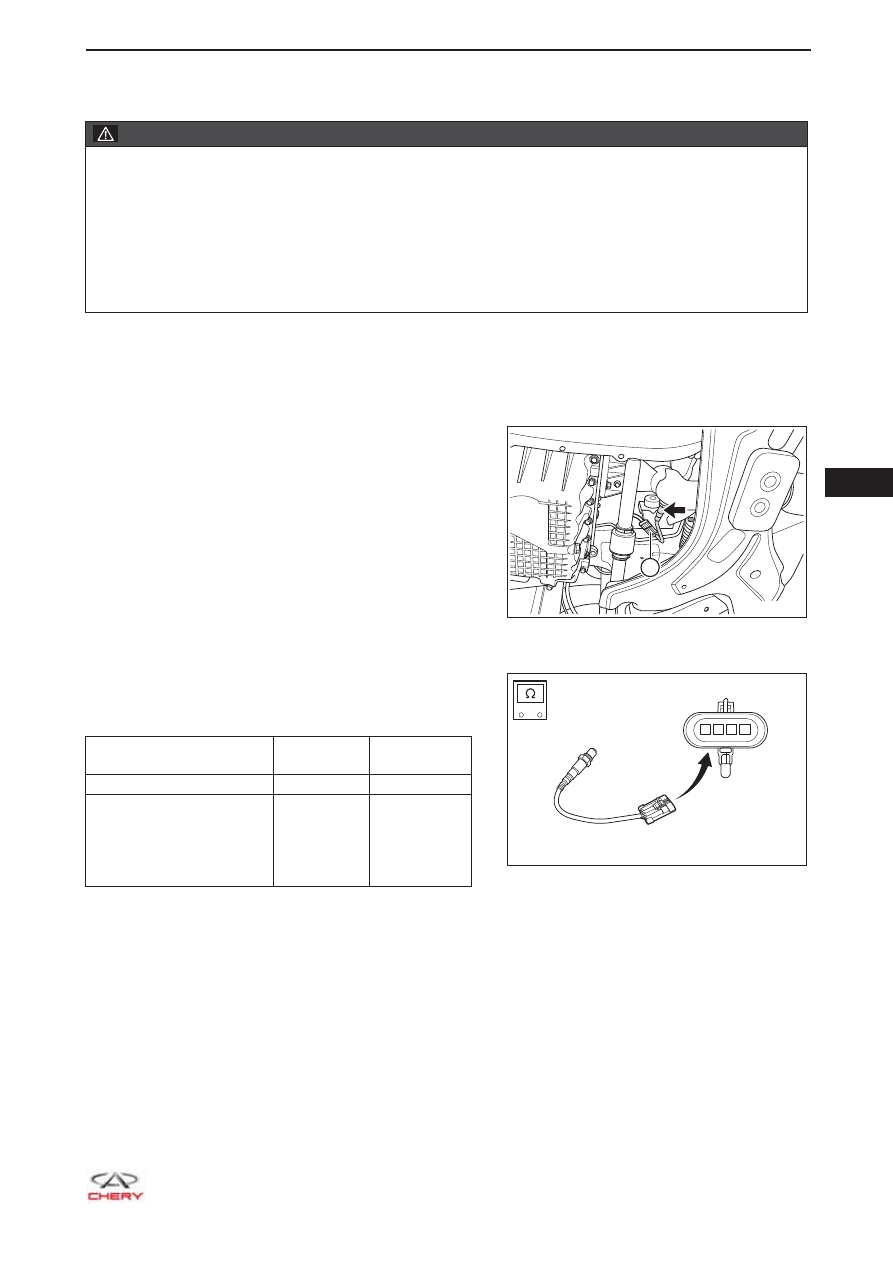

Задний кислородный датчик

Снятие



  ПРЕДУПРЕЖДЕНИЕ

Выпускная система работающего двигателя имеет очень высокую температуру. Перед сня-

•

тием и установкой переднего глушителя необходимо заглушить двигатель и дать ему остыть, в
противном случае можно получить ожоги.

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Поднимите автомобиль в удобное положение.

4.  Снимите задний кислородный датчик.

a.  Снимите и отсоедините разъем заднего

кислородного датчика (1) от кронштейна.

b.  Снимите задний кислородный датчик (указан

стрелкой) с предварительного каталитического
нейтрализатора.



(Момент затяжки: 40-60 Н·м)

Проверка

1. Измерьте сопротивление заднего кислородного

датчика с помощью цифрового мультиметра.

Подключение

мультиметра

Условия

Условия

проверки

Контакт C - контакт D

20°C

7 - 11 Ом

Контакт A - контакт B
Контакт A - контакт C
Контакт A - контакт D

Контакт B - контакт C
Контакт B - контакт D

Всегда

Отсутствие

проводимо-

сти

Если измеренные величины не соответствуют указанным, замените задний кислородный датчик.

Установка

Установка должна производиться в порядке, обратном снятию.

1

RT21090150

RT21090140

-

+

A B C D

09-16

- ДЛЯ ЗАМЕТОК -

10-1

ОБЩИЕ СВЕДЕНИЯ

10-3

Описание

10-3

Технические характеристики

10-4

Инструменты 10-4
Электрическая схема

10-6

ДИАГНОСТИКА И ПРОВЕРКА

10-9

Таблица признаков
неисправностей и их причин

10-9

ОБСЛУЖИВАНИЕ
НА АВТОМОБИЛЕ

10-10

Защитный кожух двигателя и
кронштейн 10-10

Снятие 10-10
Установка 10-12

Расходомер воздуха с нитевым
разогреваемым элементом

10-13

Снятие 10-13
Установка 10-13

Фильтрующий элемент
воздухоочистителя 10-14

Снятие 10-14

Установка 10-15

Воздуховод системы впуска

10-16

Снятие 10-16
Установка 10-16

Воздухоочиститель и кронштейн  10-17

Снятие 10-17
Установка 10-19

Корпус дроссельной заслонки
с электронным управлением

10-20

Проверка без снятия
с автомобиля

10-20

Снятие 10-20
Проверка 10-22
Очистка 10-22
Установка 10-23

Впускной коллектор в сборе

10-24

Снятие 10-24
Проверка 10-26
Установка 10-26

Электронная педаль
акселератора 10-27

Снятие 10-27
Установка 10-27

СИСТЕМА ВПУСКА ДВИГАТЕЛЯ SQR484F
