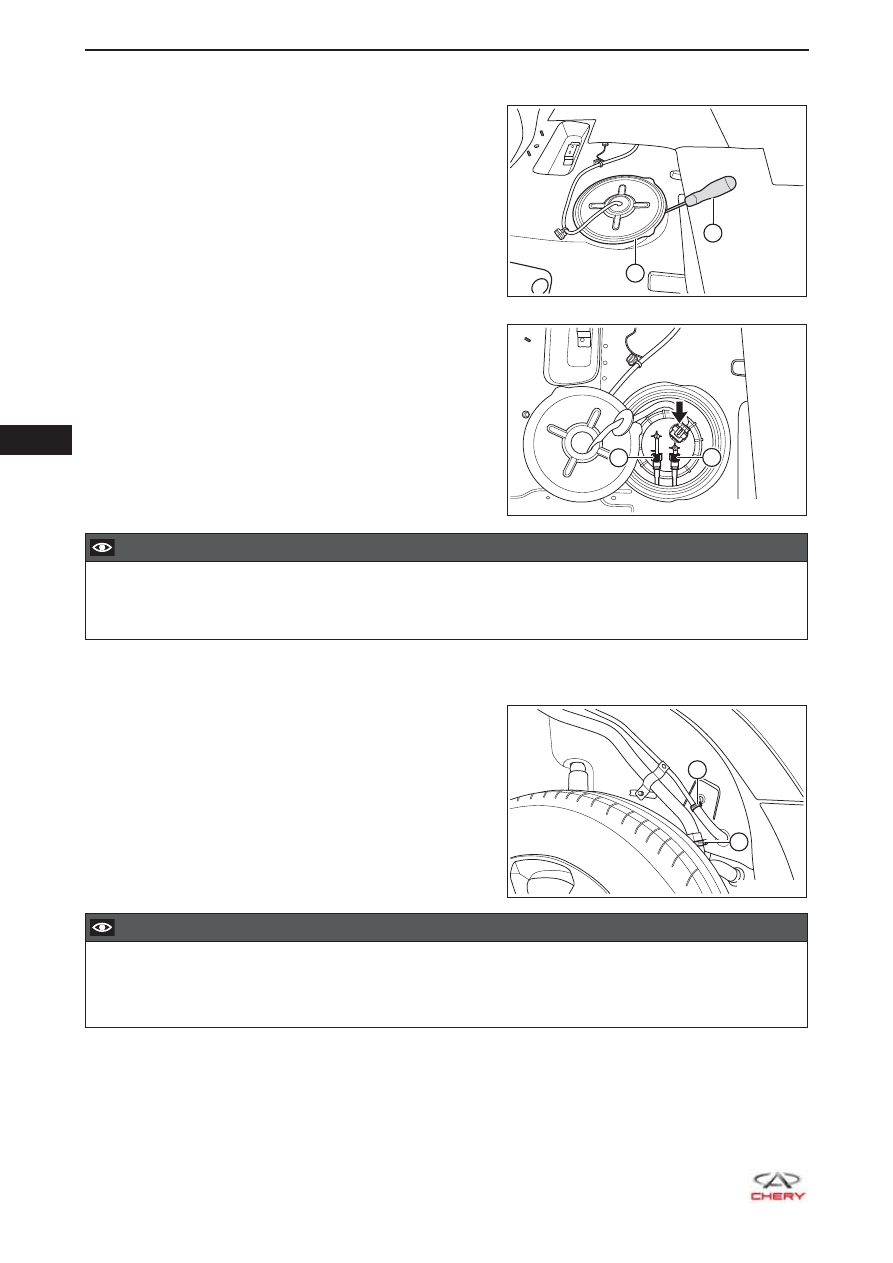

5.  Отсоедините магистраль и жгут проводов от электрического топливного насоса.

a.  Снимите заднее правое сиденье (

см. с. 46-25

).

b.  С помощью плоской отвертки (1) приподнимите

защитную крышку электрического топливного
насоса в сборе (2).

c.  Отсоедините разъем электрического

топливного насоса в сборе (указан стрелкой).

d.  Отсоедините штуцер (1) между электрическим

топливным насосом и подводящей трубкой I.

e.  Отсоедините штуцер (2) между электрическим

топливным насосом и подводящей и отводящей
трубкой в сборе.

  ВНИМАНИЕ

Перед отсоединением штуцера удалите все загрязнения и посторонние частицы с защитной

•

крышки электрического топливного насоса в сборе.

НЕ перегибайте и не скручивайте подводящую магистраль.

•

6.  Снимите топливный фильтр (

см. с. 08-12

).

7.  Снимите топливный бак.

a.  Ослабьте затяжку червячного хомута (1) и

отсоедините штуцер между шлангом отвода
воздуха из топливного бака и заливной трубкой
топливного бака.



(Момент затяжки: 3,5 ± 0,5 Н·м)

b.  Ослабьте затяжку червячного хомута (2) и

отсоедините шланг заливной горловины
топливного бака от заливной трубки топливного
бака.



(Момент затяжки: 3,5 ± 0,5 Н·м)

  ВНИМАНИЕ

После отсоединения шланга отвода воздуха из топливного бака от заливной трубки топливного

•

бака закройте соединение пластиковым пакетом, чтобы исключить попадание посторонних ча-
стиц в топливный бак и испарение или вытекание топлива.

1

2

RT21080070

1

2

RT21080080

2

1

RT21080180

  08

08-23

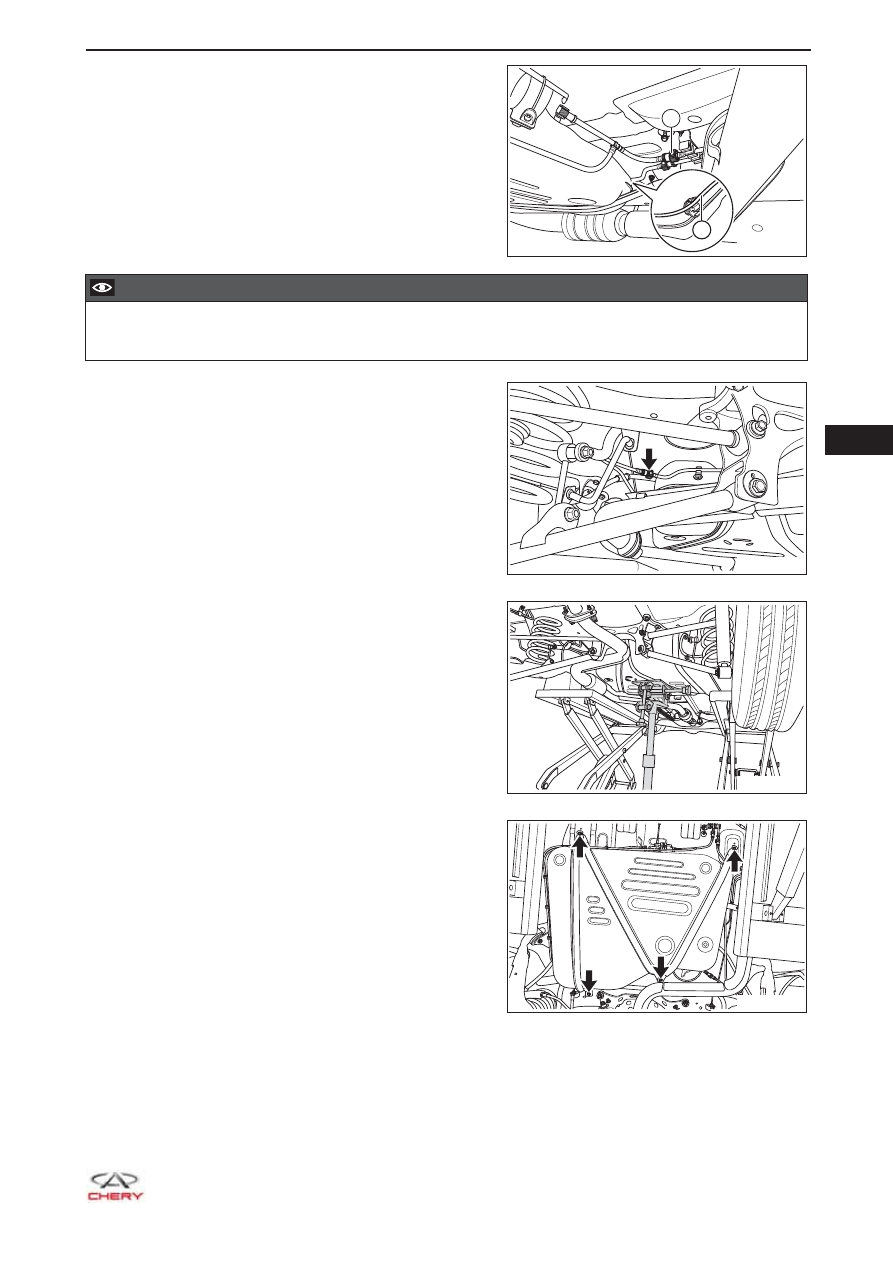

c.   Извлеките шланг отвода воздуха из топливного

бака из установочного отверстия в кузове.

d.   Отсоедините штуцер (1) между подающей и

отводящей трубкой в сборе и подводящей
трубкой II.

e.   Выньте из зажима на топливном баке и отведите

в сторону трубку III отвода паров топлива (2).

  ВНИМАНИЕ

Перед отсоединением штуцера удалите все загрязнения и посторонние частицы с держателя.

•

НЕ перегибайте и не скручивайте подводящую магистраль.

•

f.   Отсоедините штуцер (указан стрелкой) между

трубкой I отвода паров топлива и трубкой отвода
паров топлива топливного бака.

g.   Поставьте опору для коробки передач под

топливный бак.

h.   Отверните 4 болта крепления (указаны

стрелкой) лент крепления топливного бака и
снимите ленты крепления топливного бака.



(Момент затяжки: 25 ± 3 Н·м)

i.   Медленно опустите опору для коробки передач, чтобы снять топливный бак.

1

RT21080190

2

RT21080200

RT21080210

RT21080220

       08

08-24

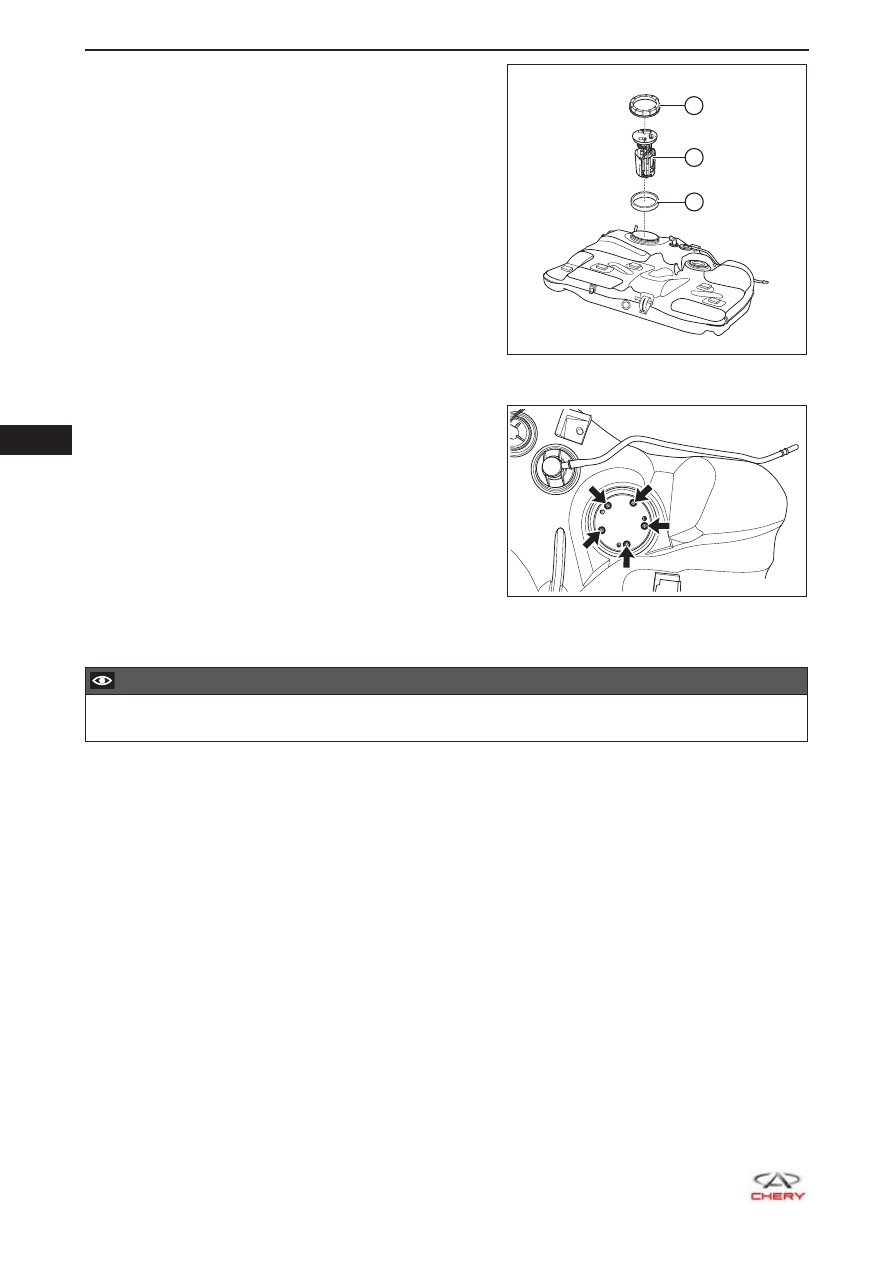

8.  Снимите с топливного бака защитную крышку элек-

трического топливного насоса в сборе (1), электри-
ческий топливный насос (2) и кольцевое уплотнение
топливного бака (3).

9.  Снимите датчик уровня топлива.

a.  Отверните 5 винтов крепления (указаны

стрелкой) датчика уровня топлива.



(Момент затяжки: 5 ± 1 Н·м)

b.  Снимите датчик уровня топлива с топливного бака.

  ВНИМАНИЕ

Будьте осторожны, чтобы не повредить поплавок при снятии датчика уровня топлива.

•

Описание оснащения топливного бака

1.  Клапан отвода паров топлива



Назначение клапана отвода паров топлива:



При образовании паров топлива в топливном баке эти пары будут проходить в адсорбер через
клапан отвода паров топлива (1) по трубке отвода паров топлива (2). При столкновении или пере-
ворачивании автомобиля клапан отвода паров топлива автоматически перекроется, чтобы ис-
ключить перелив топлива.

2.  Трубка отвода воздуха из топливного бака



Назначение трубки отвода воздуха из топливного бака:



При заправке бака топливом через заливную горловину по этой трубке (3) пары топлива будут
удаляться из топливного бака.

RT21080230

1

3

2

RT21080240

  08

08-25

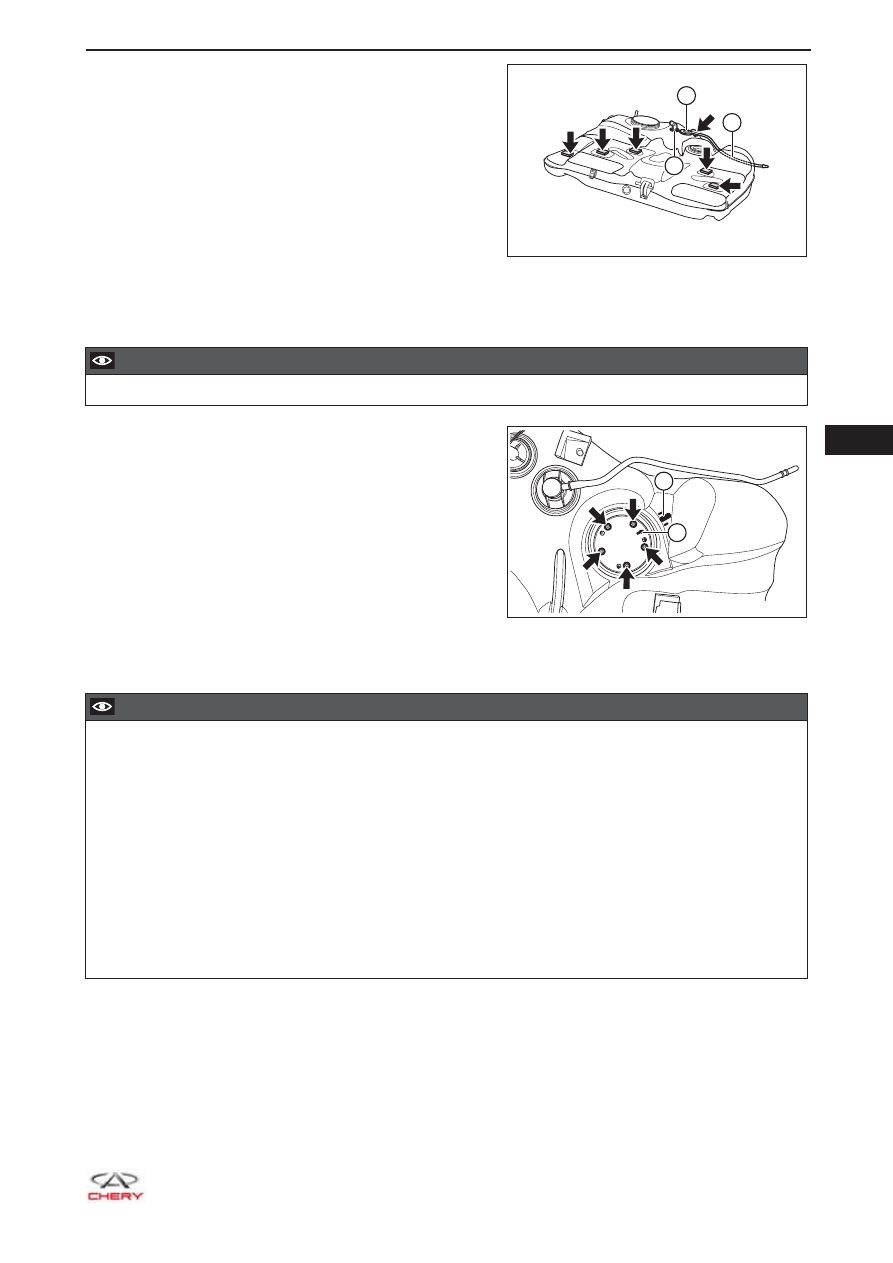

3.  Прокладки топливного бака



Обратите внимание на положение прокладок то-
пливного бака (указаны стрелкой). Неправильная их
установка приведет к повреждению топливного бака
или топливной трубки из-за контакта бака с кузовом
автомобиля.

Установка

1.  Установите датчик уровня топлива.

a.  Установите датчик уровня топлива в топливный бак.

  ВНИМАНИЕ

Будьте осторожны, чтобы не повредить поплавок при установке датчика уровня топлива.

•

b.  Совместите метку (1) на датчике уровня топлива

и метку (2) на топливном баке.

c.   Заверните 5 болтов крепления (указаны

стрелкой) датчика уровня топлива.



(Момент затяжки: 13 ± 2 Н·м)

2.  Установка остальных компонентов должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

Топливные магистрали и вентиляционные трубки топливного бака должны быть установлены

•

на свои места. В противном случае истирание, вызываемое вибрациями кузова, приведет к по-
вреждению топливных магистралей и появлению утечек топлива.

До присоединения шланга проверьте, нет ли какого-нибудь повреждения или посторонних ча-

•

стиц на шланге или штуцере.

При установке надавливайте на фиксатор штуцера топливной трубки до тех пор, пока не услы-

•

шите щелчок от соединительного штуцера. После этого проверьте, что фиксатор штуцера то-
пливной трубки находится на буртике штуцера топливной трубки. После установки фиксатора
трубки убедитесь, что штуцер трубки нельзя снять, потянув за него. Соблюдайте осторожность,
чтобы не повредить штуцер. В случае повреждения замените фиксатор.

Поверните замок зажигания в положение ON (не запуская двигатель), чтобы создать давление

•

топлива в топливной системе, а затем проверьте герметичность соединений.
