Chery Tiggo 5 (T21). Руководство по ремонту - часть 96

       06

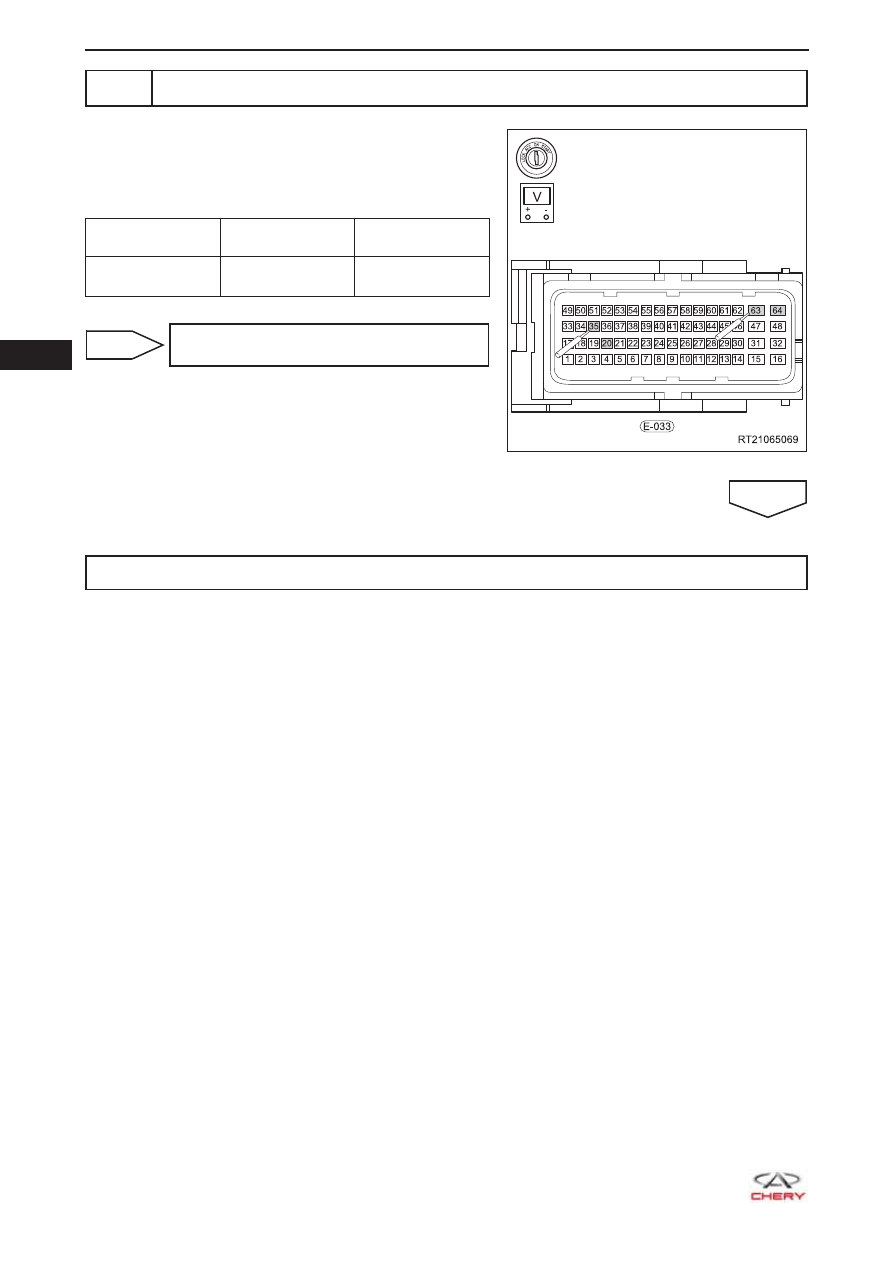

06-230

6

Проверка цепи питания и соединения на «массу» блока ECM

a.  Отсоедините разъем E-033 блока ECM.

b.  Поверните замок зажигания в положение ON и про-

верьте контакты разъема блока ECM.

Подключение

мультиметра

Условия

Условия про-

верки

E-033 (35, 20) -

E-033 (63 или 64)

Замок зажигания

в положении ON

11 - 14 В

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов

ДА

Переходите к разделу «Советы по проведению диагностики»

  06

06-231

Запуск двигателя в норме, но частота вращения коленчатого вала на холостом ходу слиш-
ком высокая

Процедура диагностики

1

Проверьте, не заедает ли педаль акселератора

НЕИСПРАВНОСТЬ



Отрегулируйте или замените педаль
акселератора

ДА

2

Проверьте систему впуска и подключение вакуумной трубки на герметичность

НЕИСПРАВНОСТЬ



Проверьте и отремонтируйте систему
впуска

ДА

3

Проверка дроссельной заслонки на отложения нагара

НЕИСПРАВНОСТЬ



Очистите дроссельную заслонку

ДА

4

Отсоедините разъем датчика температуры охлаждающей жидкости, запустите
двигатель и проверьте, нормально ли работает двигатель на холостом ходу в этот
раз

ДА



Проверьте и отремонтируйте жгут про-
водов или замените датчик

НЕИСПРАВНОСТЬ

5

Проверьте угол опережения зажигания

a.  Проверьте, соответствует ли угол опережения зажигания указанному значению.

НЕИСПРАВНОСТЬ



Проверьте и отрегулируйте угол опере-
жения зажигания

ДА

       06

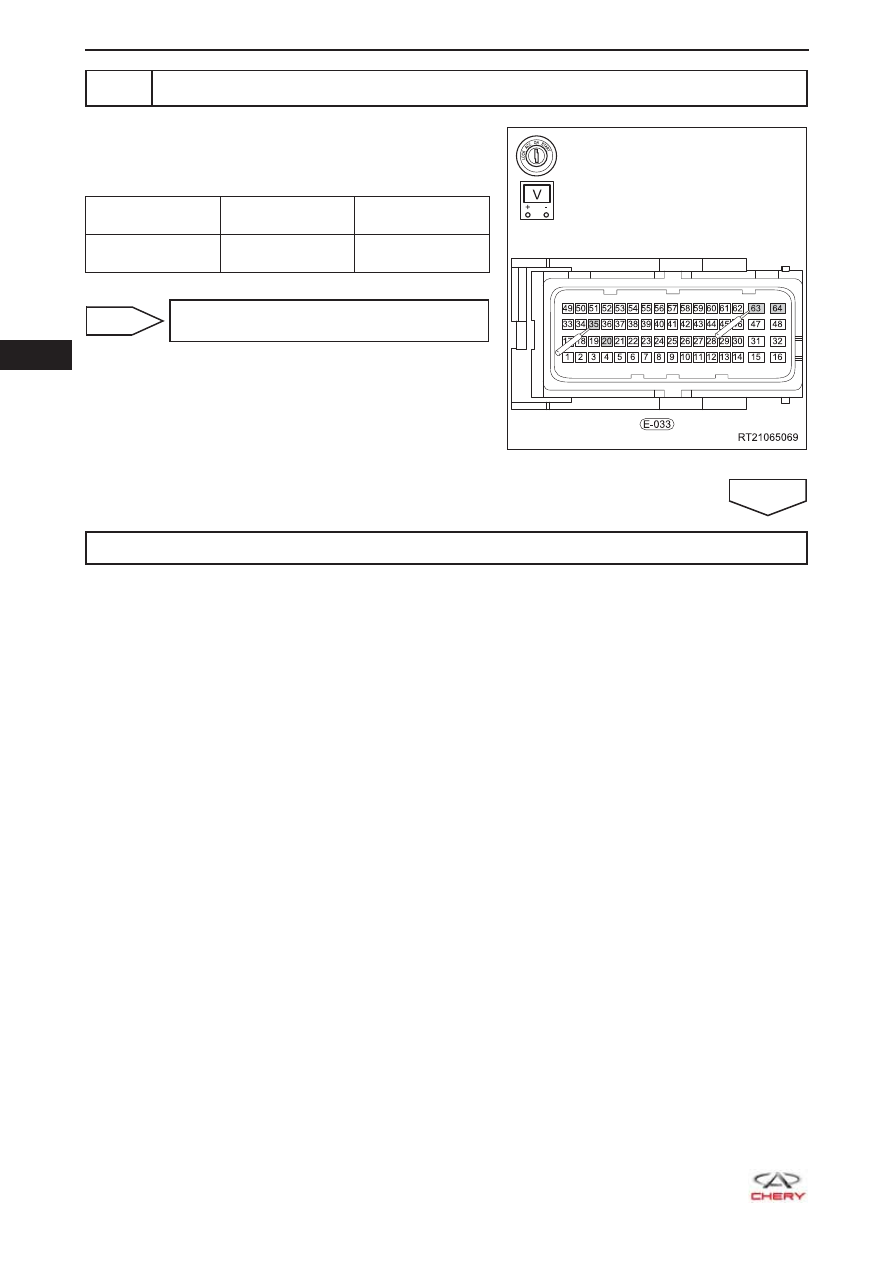

06-232

6

Проверка цепи питания и соединения на «массу» блока ECM

a.  Отсоедините разъем E-033 блока ECM.

b.  Поверните замок зажигания в положение ON и про-

верьте контакты разъема блока ECM.

Подключение

мультиметра

Условия

Условия

проверки

E-033 (35, 20) -

E-033 (63 или 64)

Замок зажигания

в положении ON

11 - 14 В

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов

ДА

Переходите к разделу «Советы по проведению диагностики»

  06

06-233

Низкая частота вращения коленчатого вала или остановка двигателя при ускорении

Процедура диагностики

1

Проверьте, засорен ли фильтрующий элемент воздухоочистителя, а также гер-
метичность воздуховода на впуске

НЕИСПРАВНОСТЬ



Проверьте и отремонтируйте систему
впуска

ДА

2

Проверка давления топлива

a.  Проверьте давление с помощью манометра для измерения давления топлива (

см. с. 08-11

).



Номинальное давление топлива

Условия

Давление в топливной системе (кПа)

Замок зажигания в положении ON

400

Работа двигателя на холостом ходу

400

Замок зажигания в положении LOCK

400

НЕИСПРАВНОСТЬ



Отремонтируйте или замените топлив-
ную систему

ДА

3

Проверка свечи зажигания

a.  Проверьте свечи зажигания всех цилиндров, а также соответствие их типа и зазора между элек-

тродами указанным значениям.

НЕИСПРАВНОСТЬ



Замените свечи зажигания

ДА

4

Проверка дроссельной заслонки на отложения нагара

НЕИСПРАВНОСТЬ



Очистите дроссельную заслонку

ДА

5

Проверьте расходомер воздуха, датчик положения дроссельной заслонки и жгут
проводов

НЕИСПРАВНОСТЬ



Проверьте и отремонтируйте жгут про-
водов или замените датчик
