Chery Tiggo 5 (T21). Руководство по ремонту - часть 92

       06

06-214

При запуске двигателя коленчатый вал вращается нормально, но двигатель не запускается

Процедура диагностики

1

Проверка давления топлива

a.  Проверьте давление с помощью манометра для измерения давления топлива (

см. с. 08-11

).

Номинальное давление топлива

Условия

Давление в топливной системе (кПа)

Замок зажигания в положении ON

400

Работа двигателя на холостом ходу

400

Замок зажигания в положении LOCK

400

НЕИСПРАВНОСТЬ



Отремонтируйте или замените топлив-
ную систему

ДА

2

С помощью диагностического тестера проверьте, подается ли любой сигнал ча-
стоты вращения

a.  Подключите диагностический тестер, запустите двигатель и выберите пункт «Read Datastream»

(Считать поток данных).

b.  Проверьте, подается ли любой сигнал частоты вращения.

НЕИСПРАВНОСТЬ



Проверьте и отремонтируйте жгут про-
водов датчика положения коленчатого
вала

ДА

3

Проверьте образование искры

a.  Снимите катушку зажигания и свечу зажигания одного из цилиндров и замкните на «массу» кор-

пус свечи. Запустите двигатель и проверьте искрообразование.



ДА: Искрообразование в норме.

НЕИСПРАВНОСТЬ



Проверьте и отремонтируйте систему
зажигания

ДА

4

Проверка давления в цилиндре

a. Измерьте компрессию цилиндра, для которого зафиксированы пропуски воспламенения

(

см. с. 07-20

).

НЕИСПРАВНОСТЬ



Проверка двигателя для подтвержде-
ния причины низкой компрессии

ДА

  06

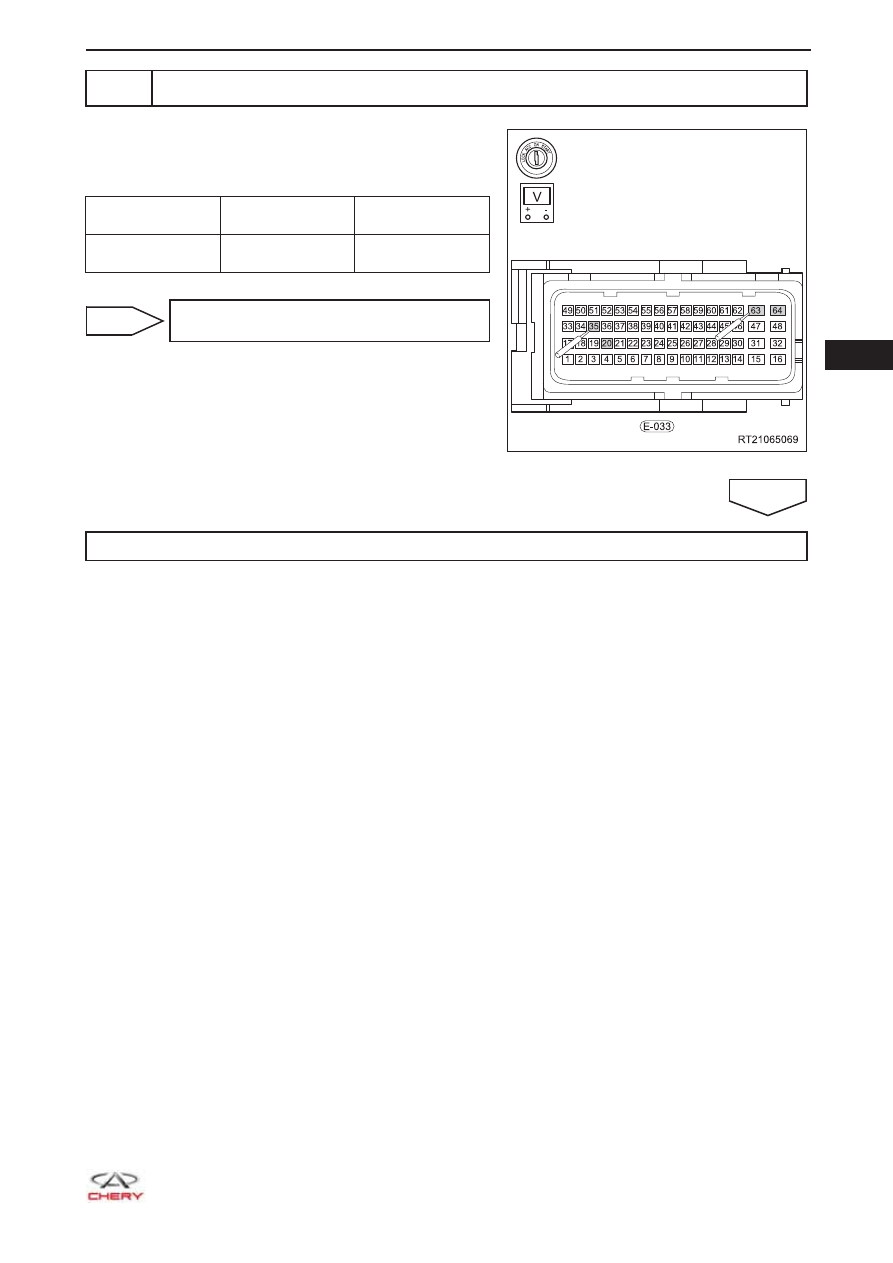

06-215

5

Проверка цепи питания и соединения на «массу» блока ECM

a.  Отсоедините разъем E-033 блока ECM.

b.  Поверните замок зажигания в положение ON и про-

верьте контакты разъема блока ECM.

Подключение

мультиметра

Условия

Условия про-

верки

E-033 (35, 20) -

E-033 (63 или 64)

Замок зажигания

в положении ON

11 - 14 В

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов

ДА

Переходите к разделу «Советы по проведению диагностики»

       06

06-216

Горячий двигатель плохо запускается

Процедура диагностики

1

Проверка давления топлива

a.  Проверьте давление с помощью манометра для измерения давления топлива (

см. с. 08-11

).



Номинальное давление топлива

Условия

Давление в топливной системе (кПа)

Замок зажигания в положении ON

400

Работа двигателя на холостом ходу

400

Замок зажигания в положении LOCK

400

НЕИСПРАВНОСТЬ



Отремонтируйте или замените топлив-
ную систему

ДА

2

Проверьте образование искры

a.  Снимите катушку зажигания и свечу зажигания одного из цилиндров и замкните на «массу» кор-

пус свечи. Запустите двигатель и проверьте искрообразование.



ДА: Искрообразование в норме.

НЕИСПРАВНОСТЬ



Проверьте и отремонтируйте систему
зажигания

ДА

3

Отсоедините разъем датчика температуры охлаждающей жидкости, запустите
двигатель и проверьте, нормально ли происходит запуск двигателя в этот раз

ДА



Проверьте и отремонтируйте жгут про-
водов или замените датчик

НЕИСПРАВНОСТЬ

4

Проверка регулятора давления топлива

НЕИСПРАВНОСТЬ



Замените регулятор давления топлива

ДА

  06

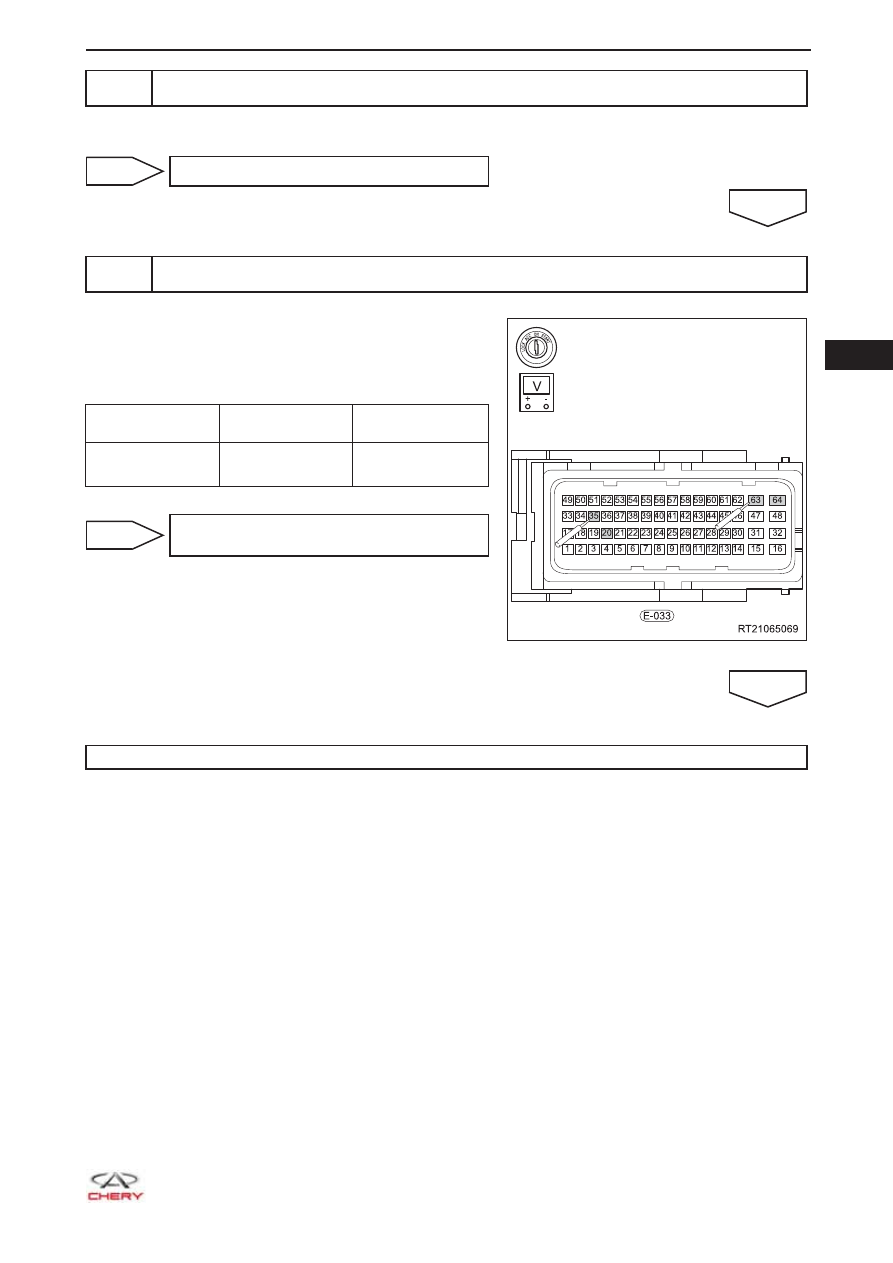

06-217

5

Проверка качества топлива

a.  Проверьте, возникает ли неисправность сразу же после заливки топлива.

НЕИСПРАВНОСТЬ



Замените топливо

ДА

6

Проверка цепи питания и соединения на «массу» блока ECM

a.  Отсоедините разъем E-033 блока ECM.

b.  Поверните замок зажигания в положение ON и про-

верьте контакты разъема блока ECM.

Подключение

мультиметра

Условия

Условия про-

верки

E-033 (35, 20) -

E-033 (63 или 64)

Замок зажигания

в положении ON

11 - 14 В

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов

ДА

Переходите к разделу «Советы по проведению диагностики»
