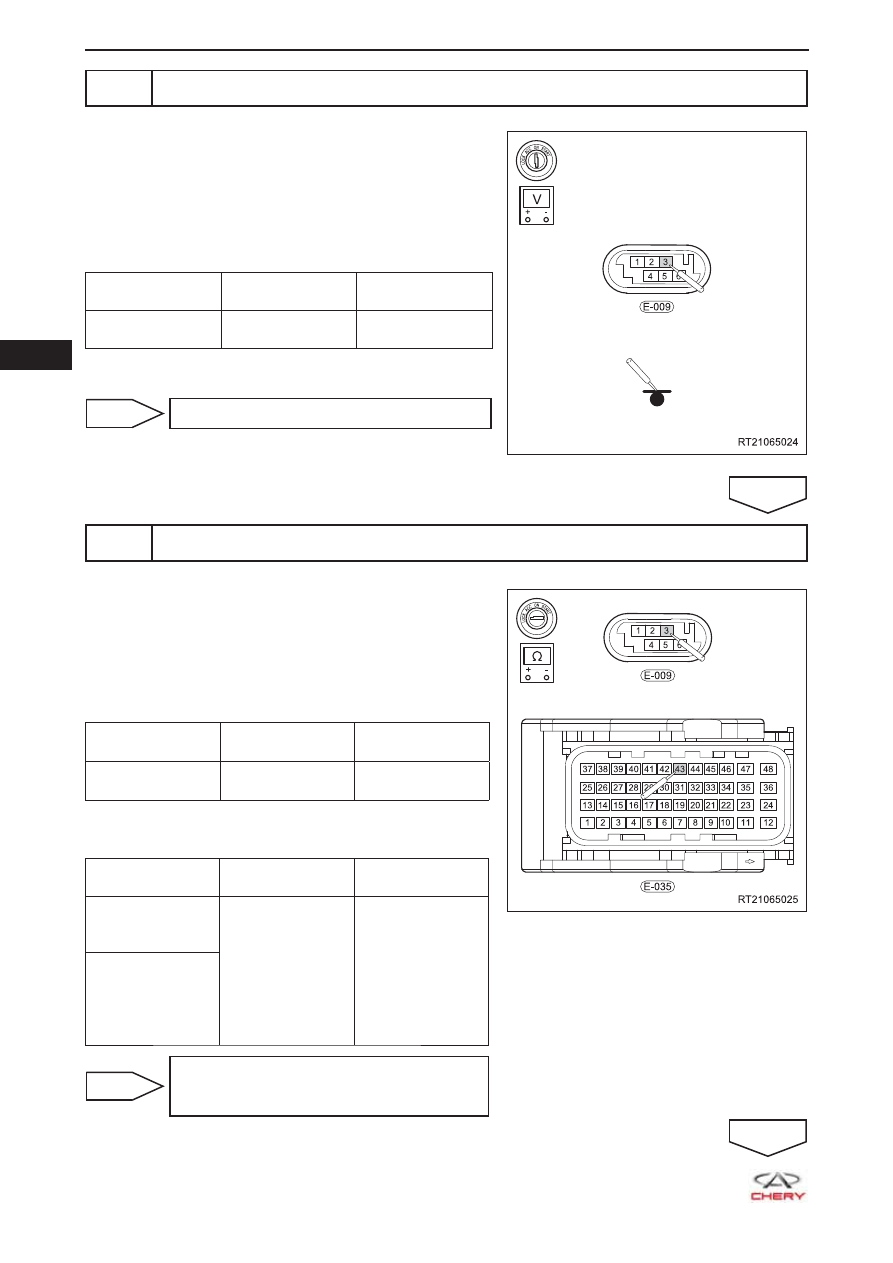

Проверка напряжения питания датчика положения дроссельной заслонки

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините разъем E-009 дроссельной заслонки с

электронным управлением.

c.  Поверните замок зажигания в положение ON и про-

верьте напряжение между контактом разъема дрос-
сельной заслонки с электронным управлением и
«массой» кузова.

Подключение

мультиметра

Условия

Условия про-

верки

E-009 (3) - "Мас-

са" кузова

Замок зажигания

в положении ON

5 В

ДА



Переходите к этапу 6

НЕИСПРАВНОСТЬ

5

Проверка цепи питания датчика положения дроссельной заслонки

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините разъем E-035 блока ECM.

c.  Проверьте жгут проводов между контактами разъе-

ма дроссельной заслонки с электронным управле-
нием и контактами разъема блока ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия

проверки

E-009 (3) - E-035

(43)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-009 (3) или

E-035 (43) - «мас-

са» кузова

Всегда

Отсутствие про-

водимости

E-009 (3) или

E-035 (43) - «поло-
жительный» вывод

аккумуляторной

батареи

НЕИСПРАВНОСТЬ



Замените жгут проводов или разъем
(дроссельная заслонка с электронным
управлением - блок ECM)

ДА

  06

06-67

6

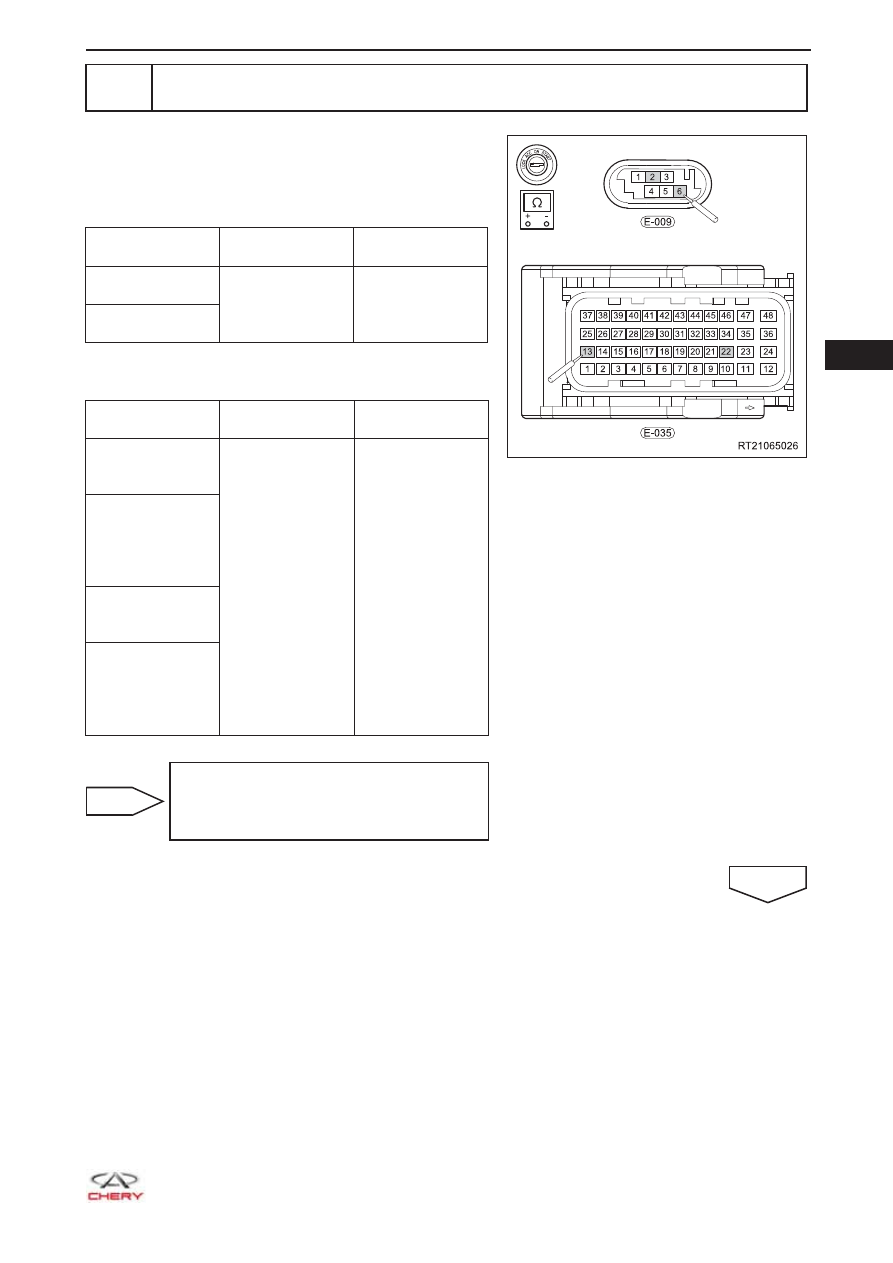

Проверка цепи сигнала и цепи соединения на «массу» датчика 1 положения дрос-
сельной заслонки

a.  Проверьте жгут проводов между контактами разъе-

ма дроссельной заслонки с электронным управле-
нием и контактами разъема блока ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-009 (6) - E-035

(13)

Всегда

Проводимость

имеется

E-009 (2) - E-035

(22)



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-009 (6) или

E-035 (13) - «мас-

са» кузова

Всегда

Отсутствие про-

водимости

E-009 (6) или

E-035 (13) - «поло-
жительный» вывод

аккумуляторной

батареи

E-009 (2) или

E-035 (22) - «мас-

са» кузова

E-009 (2) или

E-035 (22) - «поло-
жительный» вывод

аккумуляторной

батареи

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (дроссельная за-
слонка с электронным управлением -
блок ECM)

ДА

       06

06-68

7

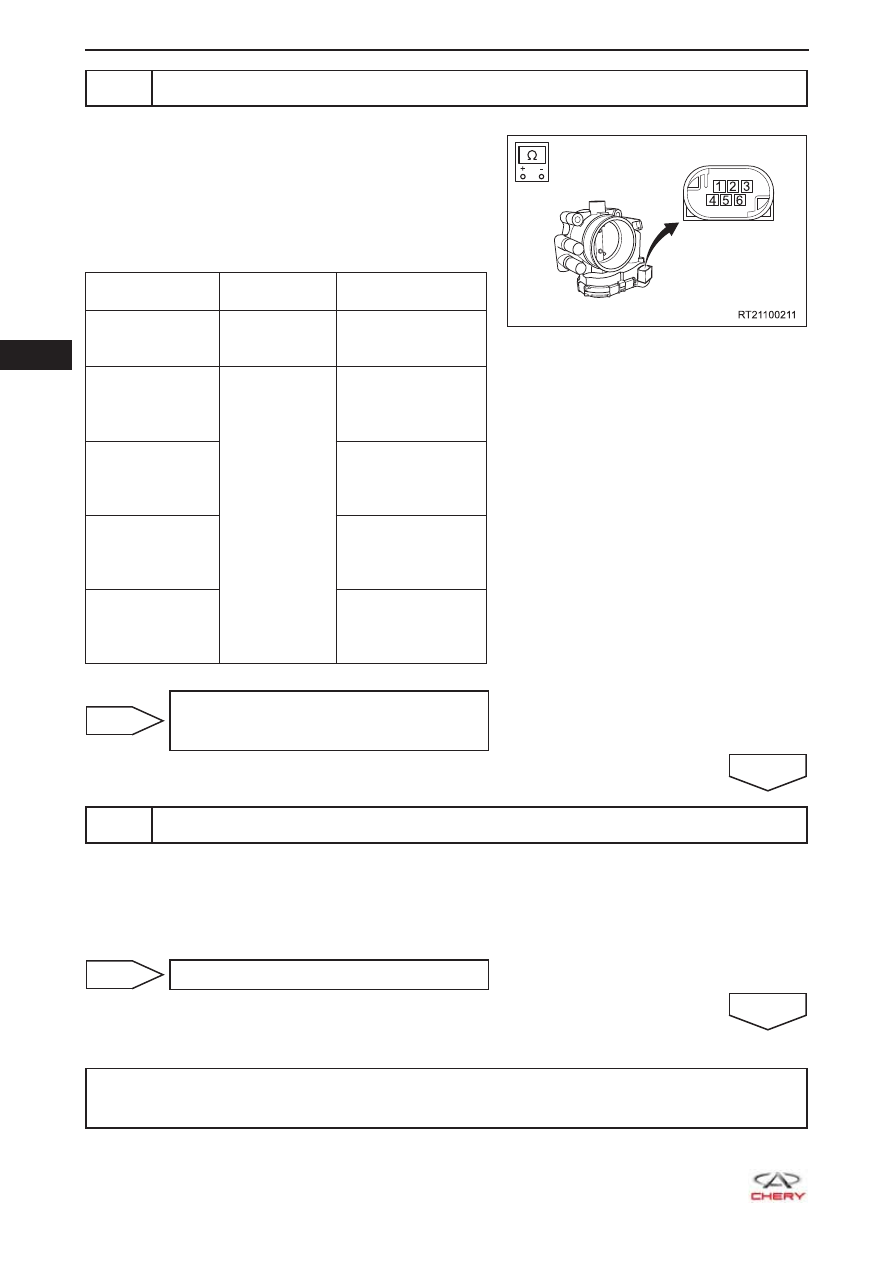

Проверка дроссельной заслонки с электронным управлением

a.  Проверьте дроссельную заслонку с электронным

управлением на наличие внутри нагара и посторон-
них частиц.

b.  Проверьте, нет ли заедания в корпусе дроссельной

заслонки.

c.  Проверьте сопротивление дроссельной заслонки с

электронным управлением.

Подключение

мультиметра

Условия

Условия

проверки

Контакт 3 - кон-

такт 2

При нормаль-

ной темпера-

туре

1,067 кОм

Контакт 6 - кон-

такт 2

Дроссельная

заслонка вра-

щается

Сопротивление

увеличивается при

открытии дрос-

сельной заслонки

Контакт 6 - кон-

такт 3

Сопротивление

уменьшается при

открытии дрос-

сельной заслонки

Контакт 5 - кон-

такт 2

Сопротивление

уменьшается при

открытии дрос-

сельной заслонки

Контакт 5 - кон-

такт 3

Сопротивление

увеличивается при

открытии дрос-

сельной заслонки

НЕИСПРАВНОСТЬ



Очистите или замените дроссельную
заслонку с электронным управлением
и переходите к следующему этапу.

ДА

8

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431 3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P0121-00, P0122-00 или P0123-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.
