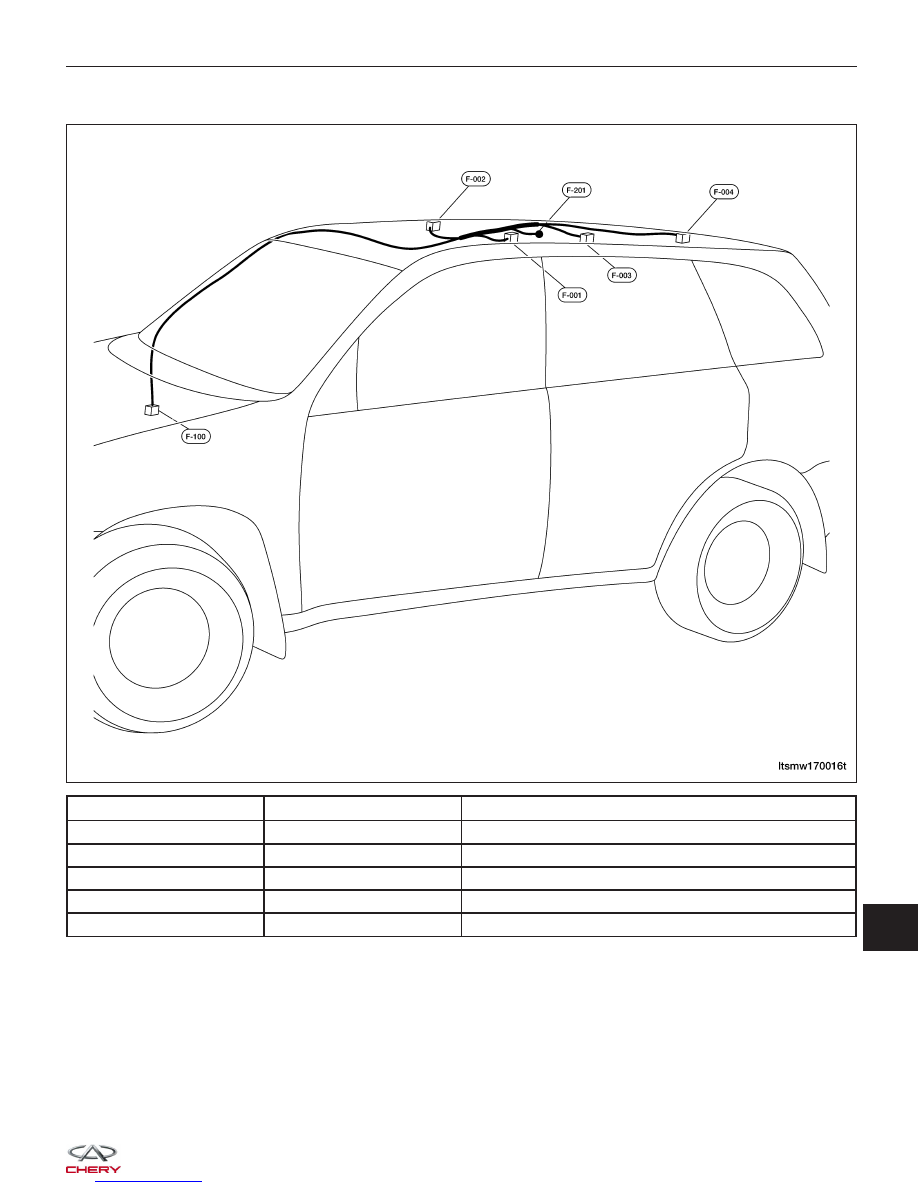

Roof Harness

F-001

W/6

Sunroof Control Unit

F-002

W/6

Front Courtesy/Dome Lamp Assembly

F-003

W/2

Mid Courtesy/Dome Lamp Assembly

F-004

W/2

Rear Room Assembly

F-100

W/10

To C-110

F-201

-

Ground

VEHICLE HARNESS ROUTING MAPS

LTSMW170016T

16



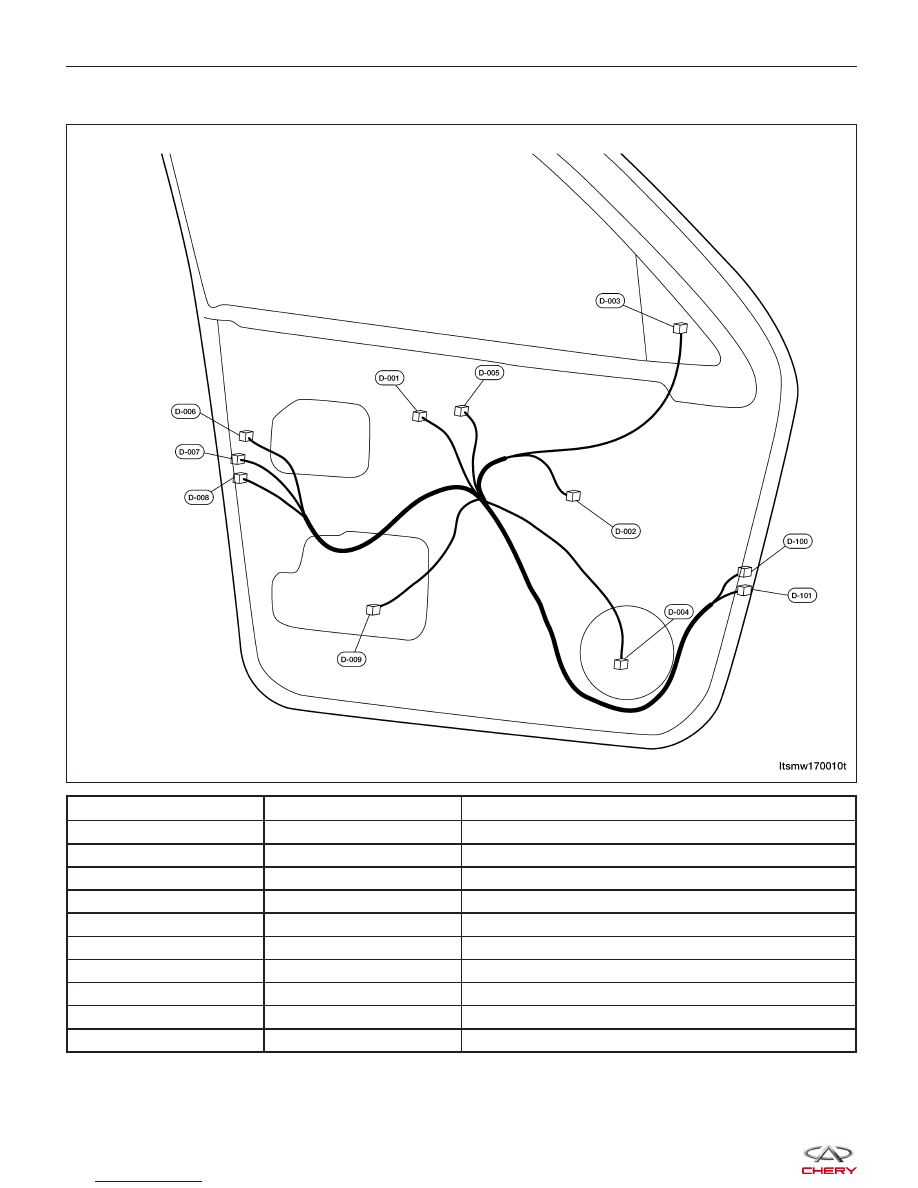

Front Door LH Harness

D-001

Y/16

Main Power Window And Door Lock/Unlock Switch

D-002

W/2

Front Power Window Motor LH

D-003

L/6

Outside Mirror LH

D-004

B/2

Front Speaker LH

D-005

B/1-

Outside Mirror Remote Control Switch

D-006

B/2

Front Door Lock Assembly LH

D-007

GR/4

Front Door Lock Assembly LH

D-008

B/4

Front Door Lock Assembly LH

D-009

W/2

Step Lamp LH

D-100

W/18

To B-100

D-101

W/14

To B-101

VEHICLE HARNESS ROUTING MAPS

LTSMW170010T



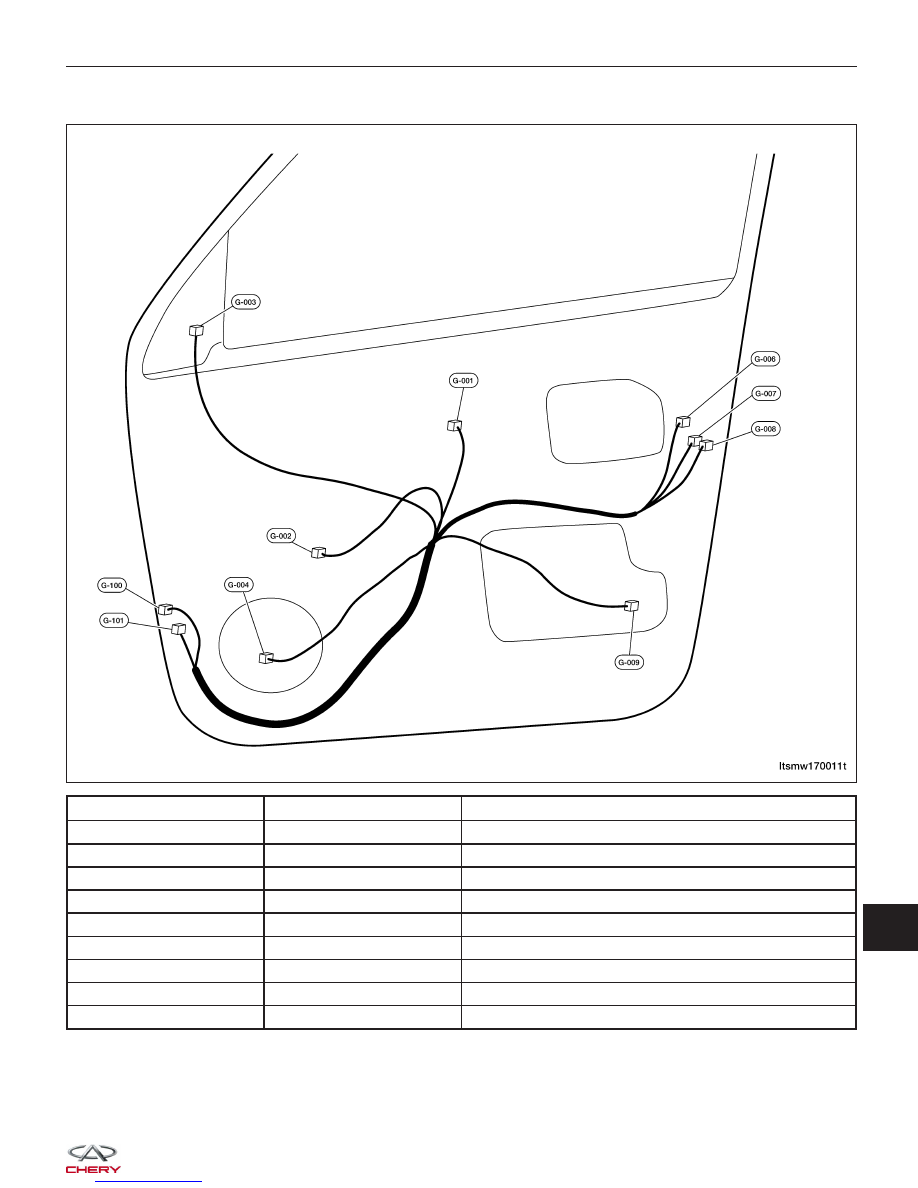

Front Door RH Harness

G-001

B/10

Front Power Window Switch RH

G-002

W/2

Front Power Window Motor RH

G-003

L/6

Outside Mirror RH

G-004

B/2

Front Speaker RH

G-006

B/2

Front Door Lock Assembly RH

G-007

GR/4

Front Door Lock Assembly RH

G-008

GR/4

Front Door Lock Assembly RH

G-009

W/2

Step Lamp RH

G-100

W/14

To B-102

G-101

W/10

To B-103

VEHICLE HARNESS ROUTING MAPS

LTSMW170011T

16



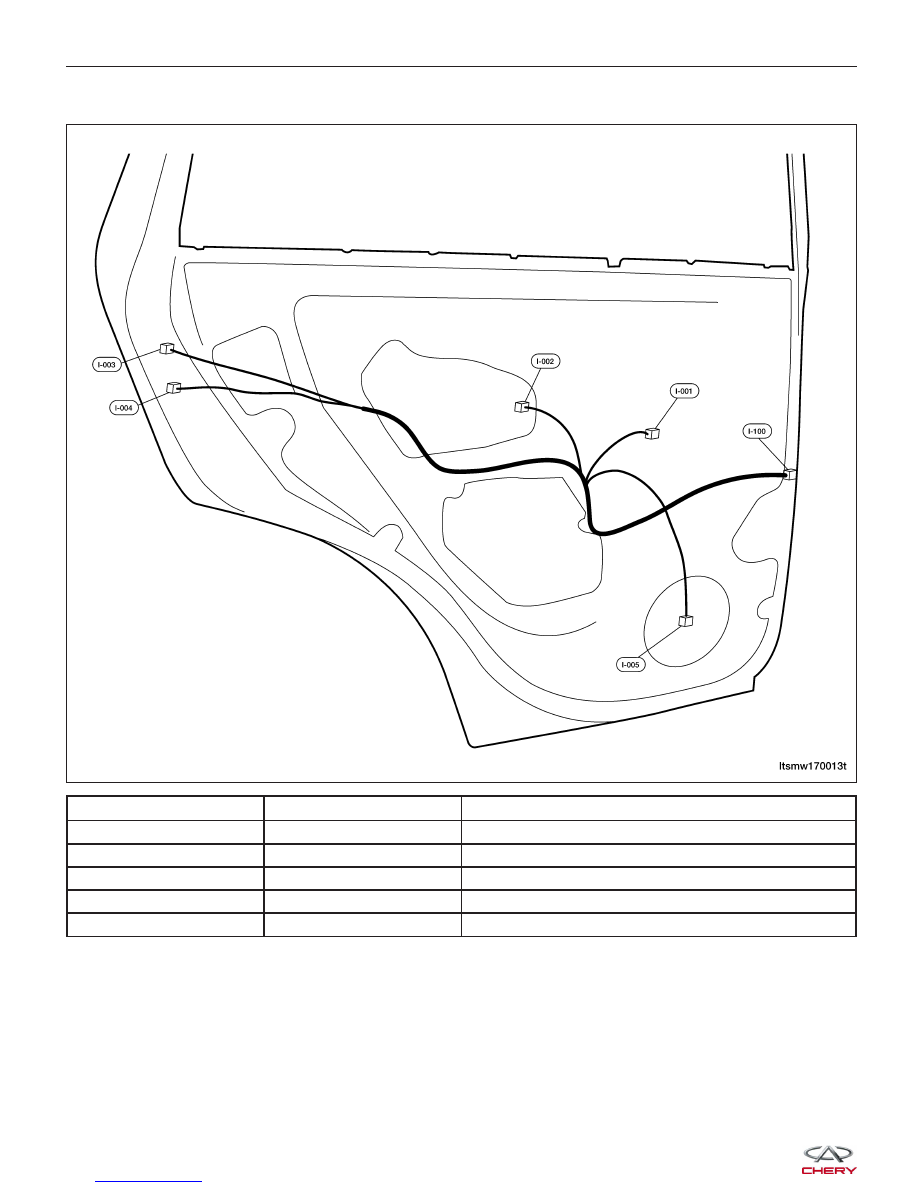

Rear Door LH Harness

I-001

W/2

Rear Power Window Motor LH

I-002

B/10

Rear Power Window Switch LH

I-003

B/2

Rear Door Lock Assembly LH

I-004

GR/4

Rear Door Lock Assembly LH

I-005

B/2

Rear Speaker LH

I-100

W/14

To B-107

VEHICLE HARNESS ROUTING MAPS

LTSMW170013T
