Chery Tiggo. Manual - part 395

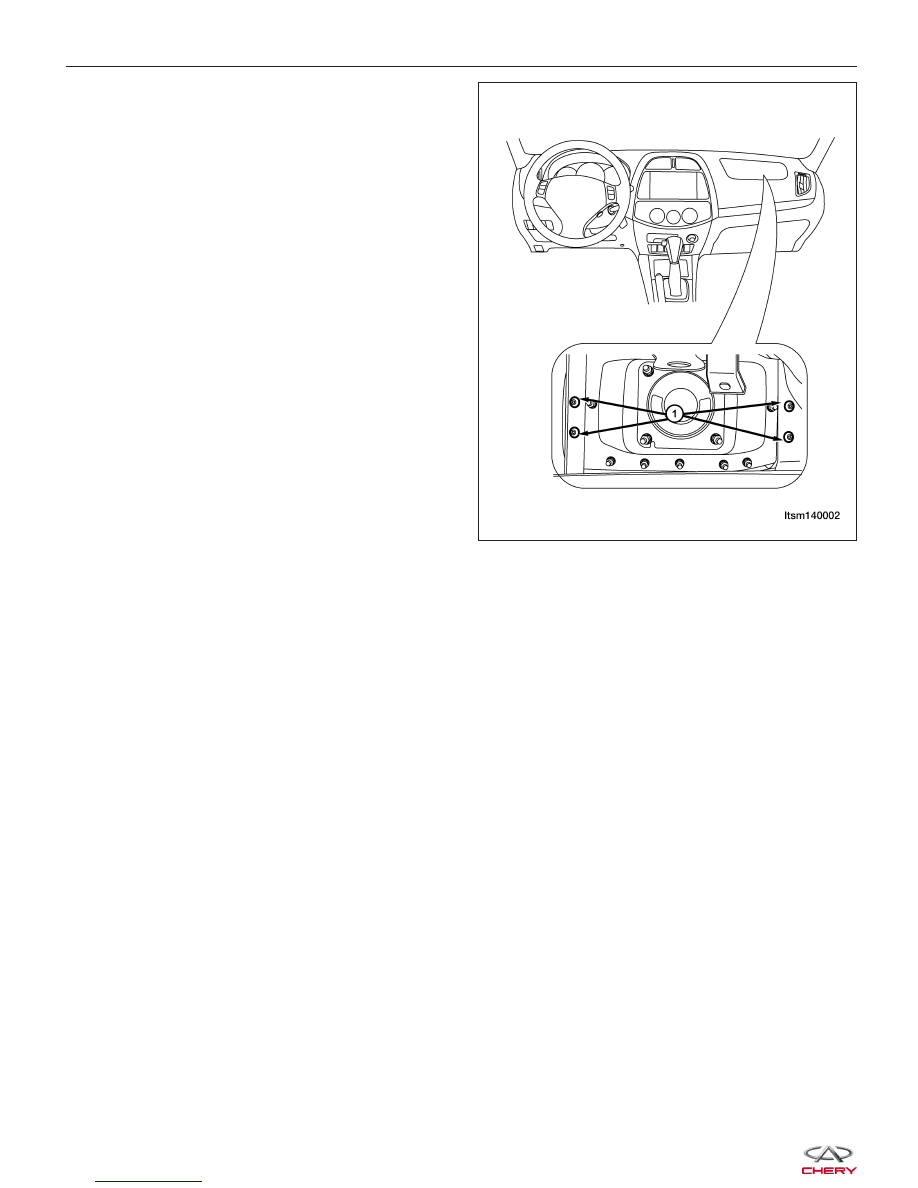

4. Remove the front passenger side airbag mounting

bolts (1).
(Tighten: Front passenger side airbag mounting
bolts to 10 N·m)

5. Disconnect the front passenger side airbag squib electrical connector.

6. Remove the front passenger side airbag from the vehicle.

7. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

LTSM140002



Restraints Control Module (RCM)

Removal & Installation

1. Turn the ignition off.

2. Disconnect the negative battery cable.

WARNING!

Wait two minutes for the airbag system reserve capacitor to discharge before beginning any airbag system or
component service. Failure to do so may result in accidental airbag development, serious or fatal injury (See
Airbag System Disarming Procedure in Section 14 Restraints).

3. Remove the center console (See Center Console Removal & Installation in Section 15 Body & Accessories).

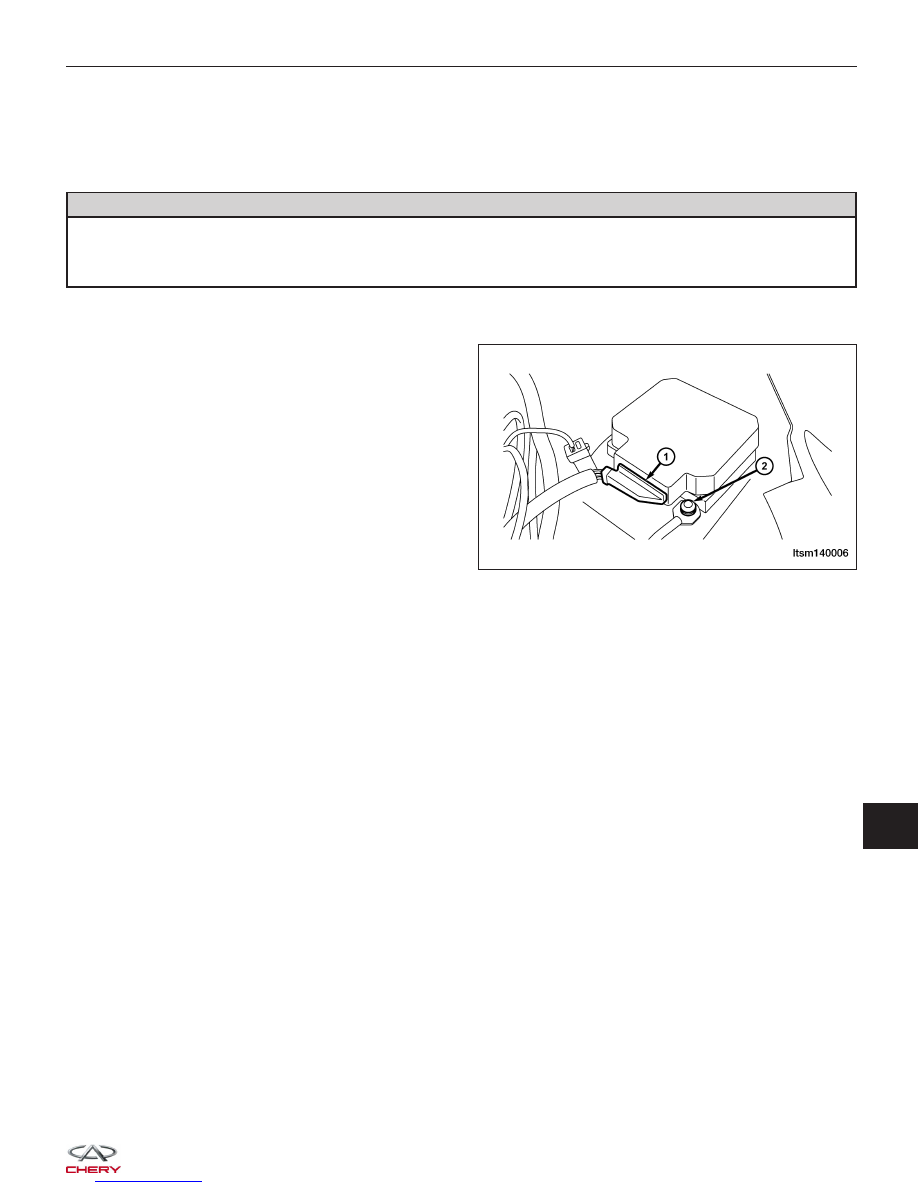

4. Disconnect the Restraints Control Module (RCM)

electrical connector (1).

5. Remove the RCM retaining bolts (2).

(Tighten: RCM retaining bolts to 7-9 N·m)

6. Remove the RCM from the vehicle.

7. Installation is in the reverse order of the removal.

ON-VEHICLE SERVICE

LTSM140006

14



SEAT BELT SYSTEM

GENERAL INFORMATION

14-51

Description

14-51

Operation

14-51

Specifications

14-51

Special Tools

14-51

ON-VEHICLE SERVICE

14-52

Front Seat Belt and Pre-Tensioner

14-52

Removal & Installation

14-52

Seat Belt Slider Track

14-53

Removal & Installation

14-53

Rear Seat Belt and Pre-Tensioner

14-54

Removal & Installation

14-54



GENERAL INFORMATION

Description

The left and right seat belt buckles are bolted to the base frame of the seat. The seat belt buckles are a typical
buckle design with a release button on the top to free the seat belt.

Operation

The primary passenger restraints are the seat belts. Seat belts are referred to as an active restraint because the
vehicle occupants are required to physically fasten and properly adjust these restraints in order to benefit from them.
The passive restraints are referred to as a supplemental restraint system because they were designed and are
intended to enhance the protection for the occupants of the vehicle only when used in conjunction with the seat belts.

Specifications

Torque Specifications

DESCRIPTION

TORQUE (N·m)

Adjustable Shoulder Belt Anchor Bolts

50

Front Seat Belt Buckle Retaining Bolt

50

Front Seat Belt Pre-Tensioner Lower Retaining Bolt

50

Front Seat Belt Upper Turning Loop Retaining Bolt

50

Rear Seat Belt Pre-Tensioner Upper Retaining Bolt

50

Rear Seat Belt Pre-Tensioner Lower Retaining Bolt

50

Special Tools

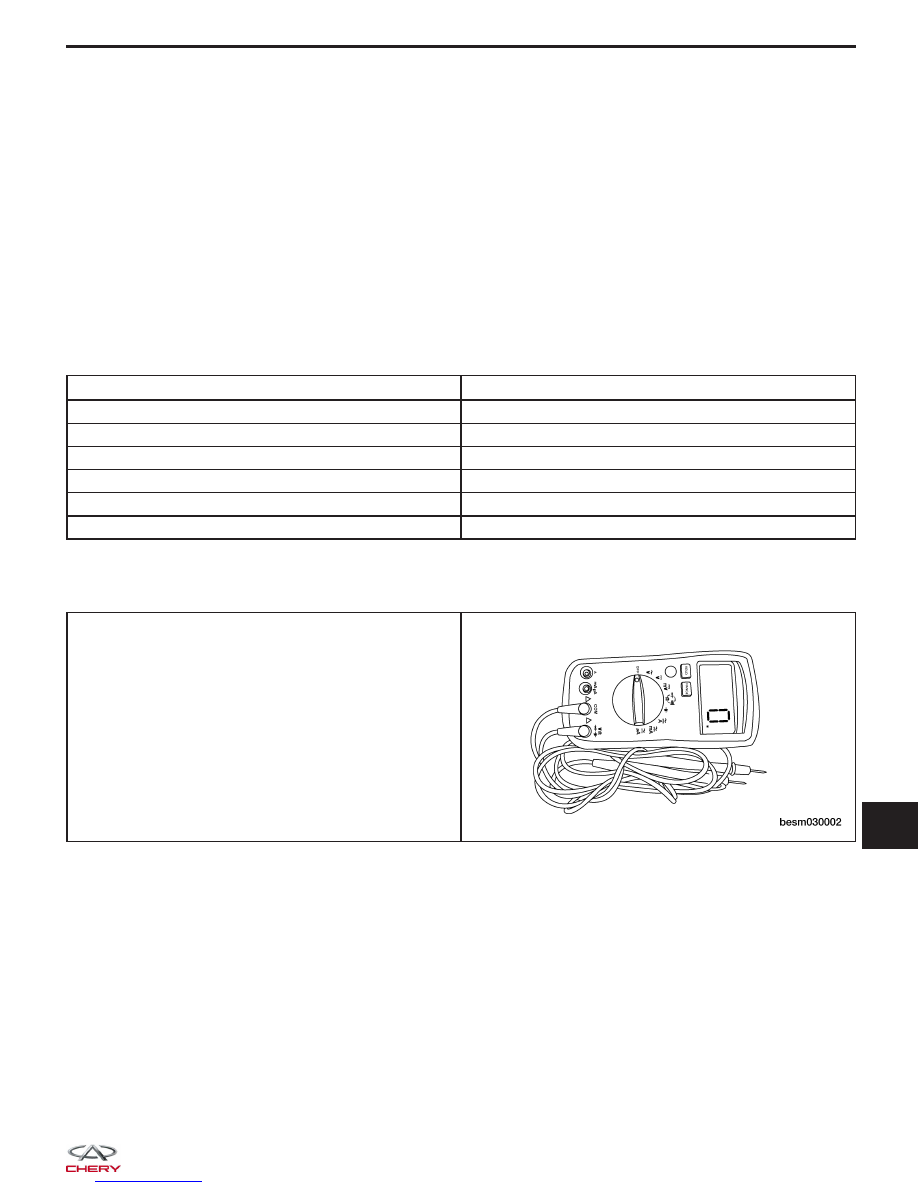

Digital Multimeter

Fluke 15B & 17B

14
