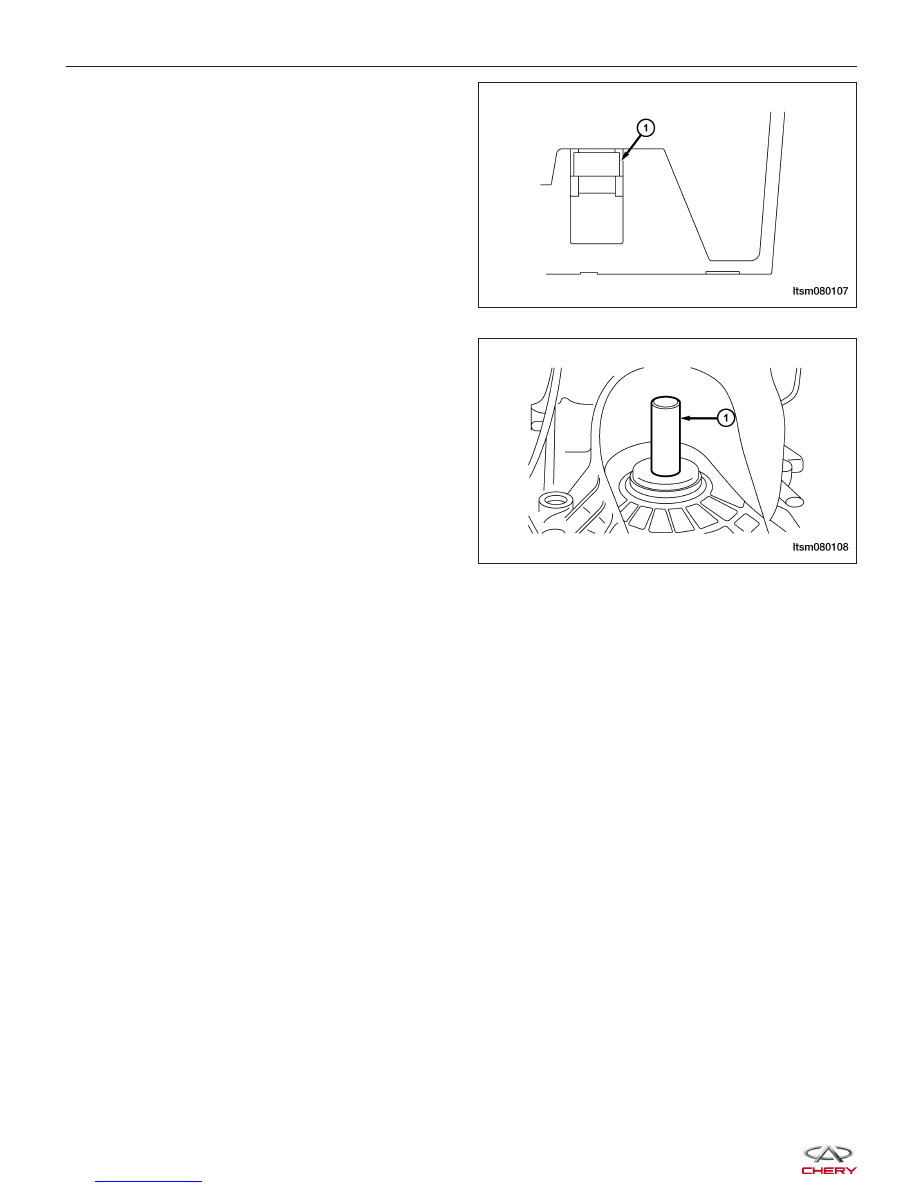

1. Install the bearing-gear shifting mechanism (1).

Press the bearing in until it is flush with the surface
of housing.

2. Install the differential fluid seal.

Inspect the fluid seal for damage. Apply lubricating
grease on the external diameter and inner lip of the
fluid seal, and then use special tool MD-998325 (1)
to install the seal into position.
(Lubricating grease: Mobilux Ep2)

MANUAL TRANSAXLE UNIT REPAIR

LTSM080107

LTSM080108



FRONT DIFFERENTIAL

GENERAL INFORMATION

08-308

Description

08-308

Operation

08-310

Specifications

08-310

Special Tools

08-310

DIFFERENTIAL UNIT REPAIR

08-312

Differential Carrier

08-312

Removal & Installation

08-312

Inspection

08-313

Assembly

08-313

08



GENERAL INFORMATION

Description

The differential includes the differential side gears and the shaft mounted differential pinion gears. Direct contact
between the gears and the differential case is prevented by the differential side gear thrust washers installed under
the gears. The differential pinion shaft is held in position by a differential pinion shaft lock pin that extends through
the end of the differential pinion shaft and the differential case.

The differential transaxle assembly consists of the following components:

• Differential case (part of the final drive carrier)

• 2 pinion gears supported by a pinion shaft

• 2 side gears supported by the differential case and half-shafts



GENERAL INFORMATION

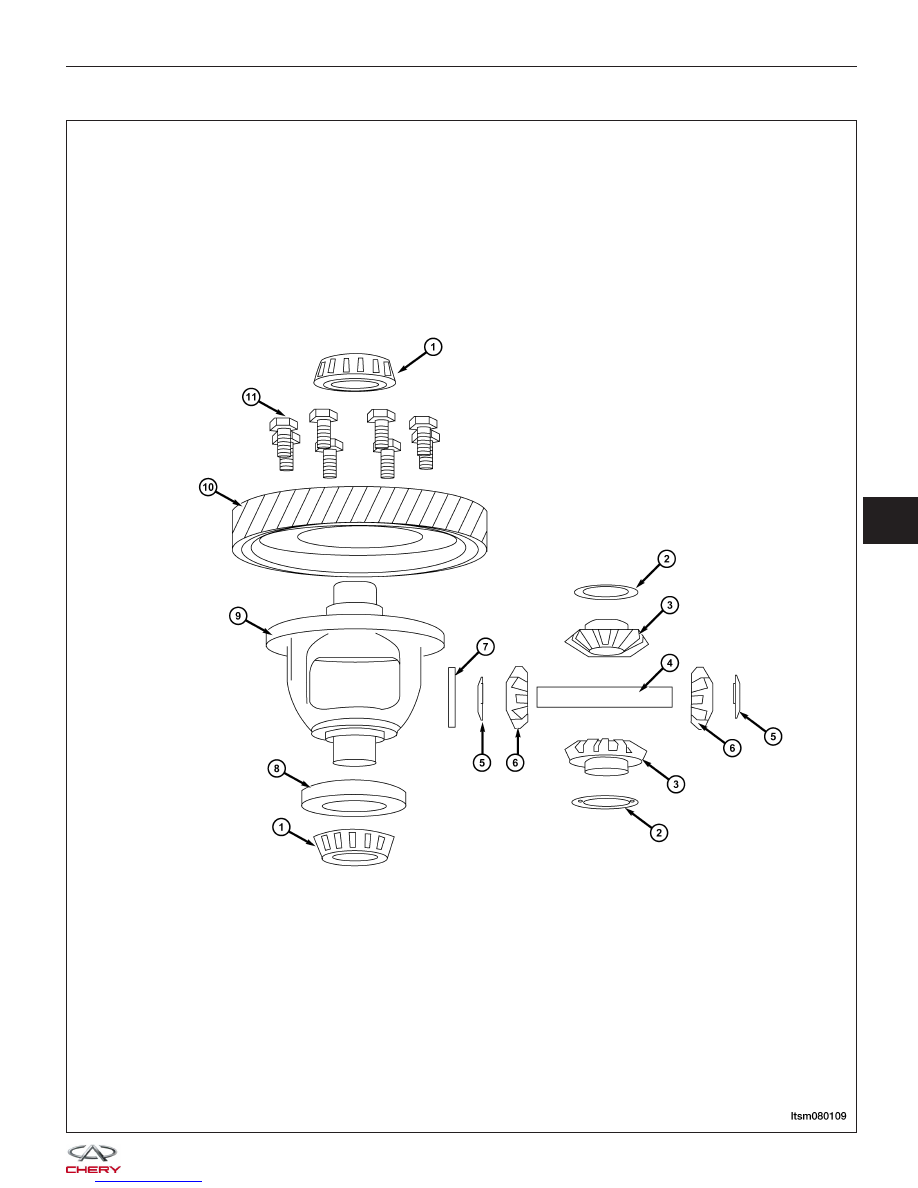

LTSM080109
