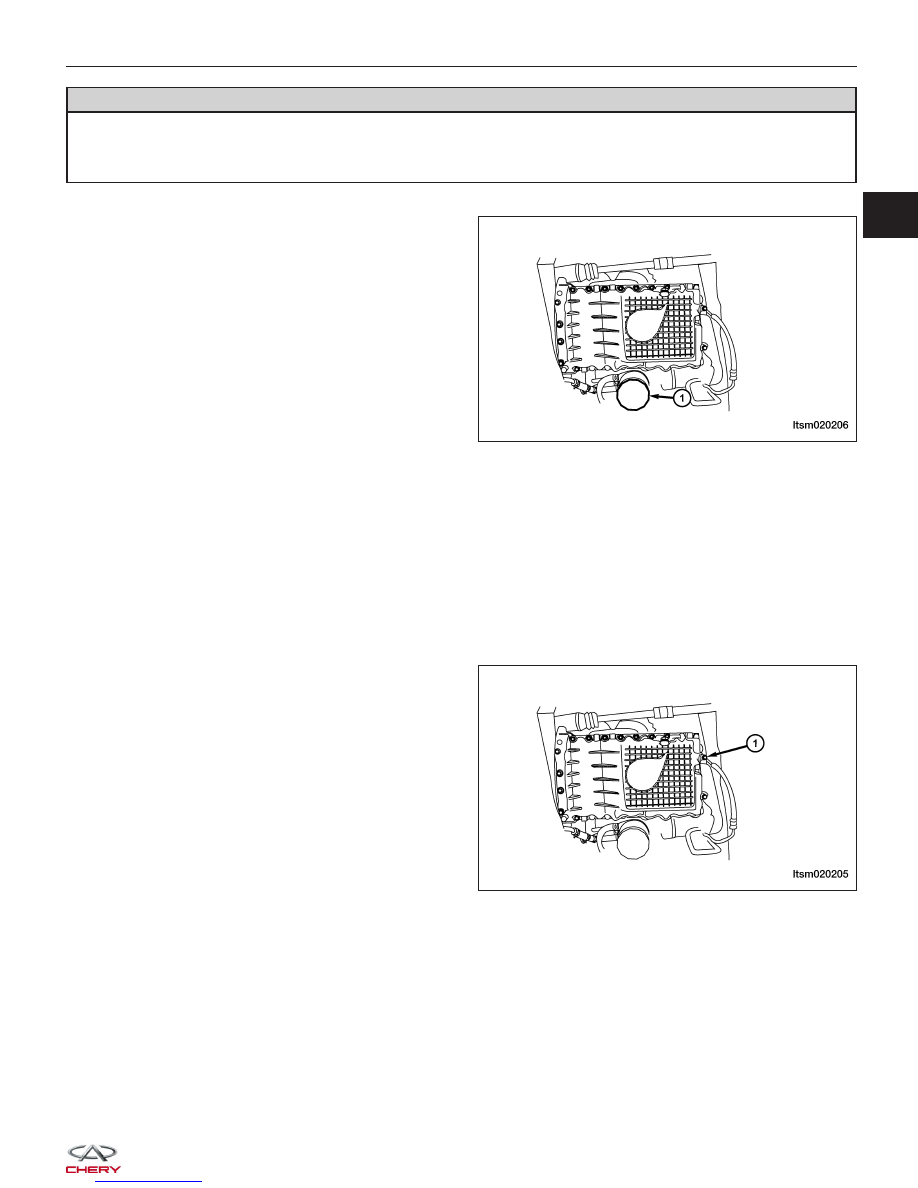

WARNING!

Prolonged and repeated contact with engine oil will harm your skin. If engine oil is spilled on your skin, wash it
off immediately with water. In addition, used engine oil contains potentially harmful contaminants which may
cause skin cancer. Always use adequate skin protection when performing vehicle service.

1. Using special tool CH-10003 oil filter remover,

remove the oil filter (1).
(Tighten: Oil filter to 25 N·m)
CAUTION: When removing the oil filter, ensure
that the oil filter gasket is not stuck to the
engine. The oil filter gasket must be removed
from the engine before installing the new oil
filter.

2. Installation is in the reverse order of removal.

Installation Notes:
• Clean all surfaces, and verify the oil filter does not leak.

Oil Pan

Removal & Installation

1. Remove the oil dipstick.

2. Raise and support the vehicle.

3. Remove the oil pan drain plug and drain the

engine oil.
(Tighten: Oil pan drain plug to 40 N·m)

NOTE :
Do not pry on cylinder block to remove oil pan.

4. Remove oil pan bolts (1).

(Tighten: Oil pan bolts to 18 N·m)

5. Using a putty knife, loosen seal around oil pan.

6. Remove the oil pan.

7. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

LTSM020206

LTSM020205

02



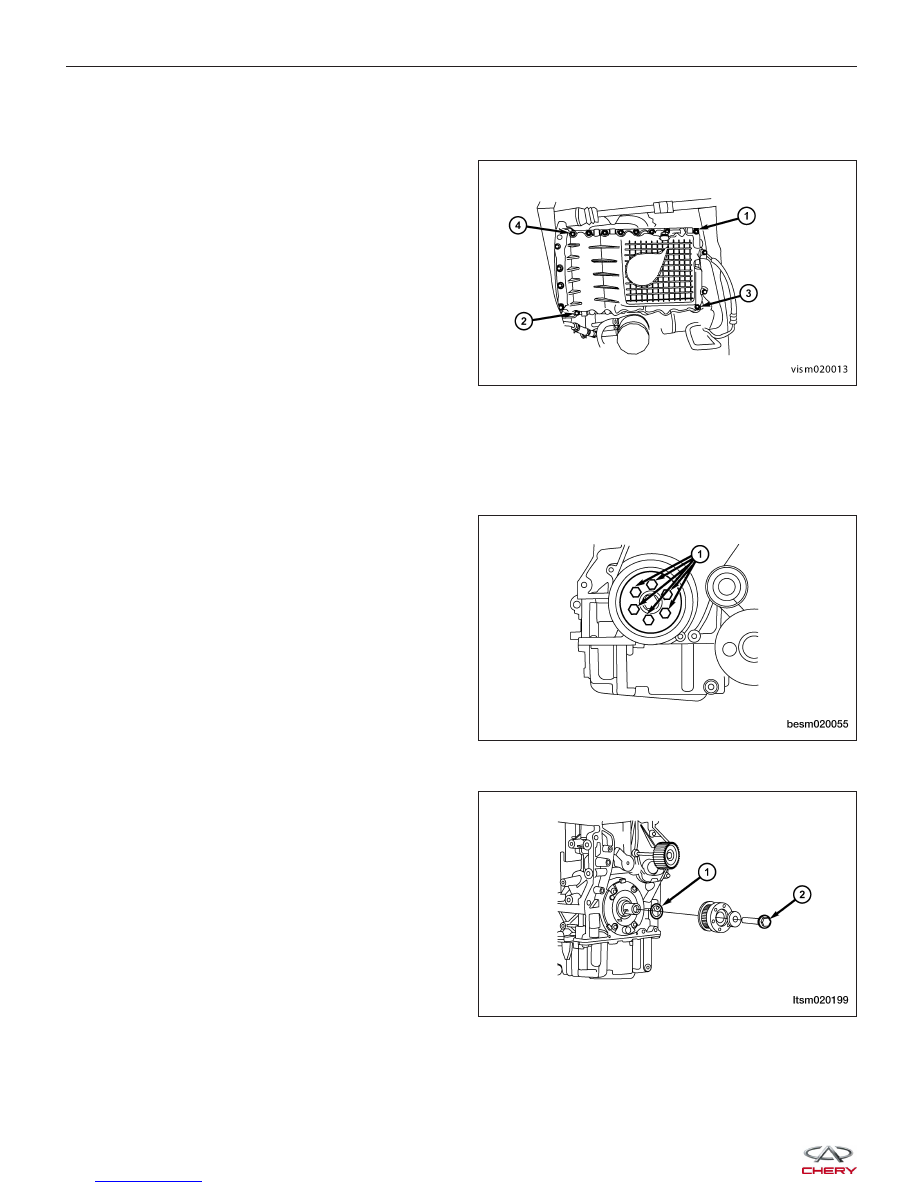

Installation Notes:
• Oil pan sealing surfaces must be free of grease or oil.

• Install the four oil pan corner bolts in the sequence shown (1-2-3-4).

• Install the remaining oil pan bolts.

• Torque all the oil pan bolts to the proper

specification.

Oil Pump

Removal & Installation

1. Remove the accessory drive belt (See Accessory Drive Belt Removal & Installation in Section 02 Engine).

2. Remove the crankshaft vibration damper retaining

bolt (1).
(Tighten: Crankshaft vibration damper bolts to 25
N·m)

3. Remove the engine timing belt (See Engine Timing Belt Removal & Installation in Section 02 Engine).

4. Remove the crankshaft timing belt pulley bolt (2)

from the crankshaft.
(Tighten: Crankshaft timing belt pulley bolt to
130 N·m and an additional 65°)

5. Remove the key-way from the crankshaft.

6. Using an appropriate tool, remove the front crank-

shaft oil seal (1).

ON-VEHICLE SERVICE

VISM020013

BESM020055

LTSM020199



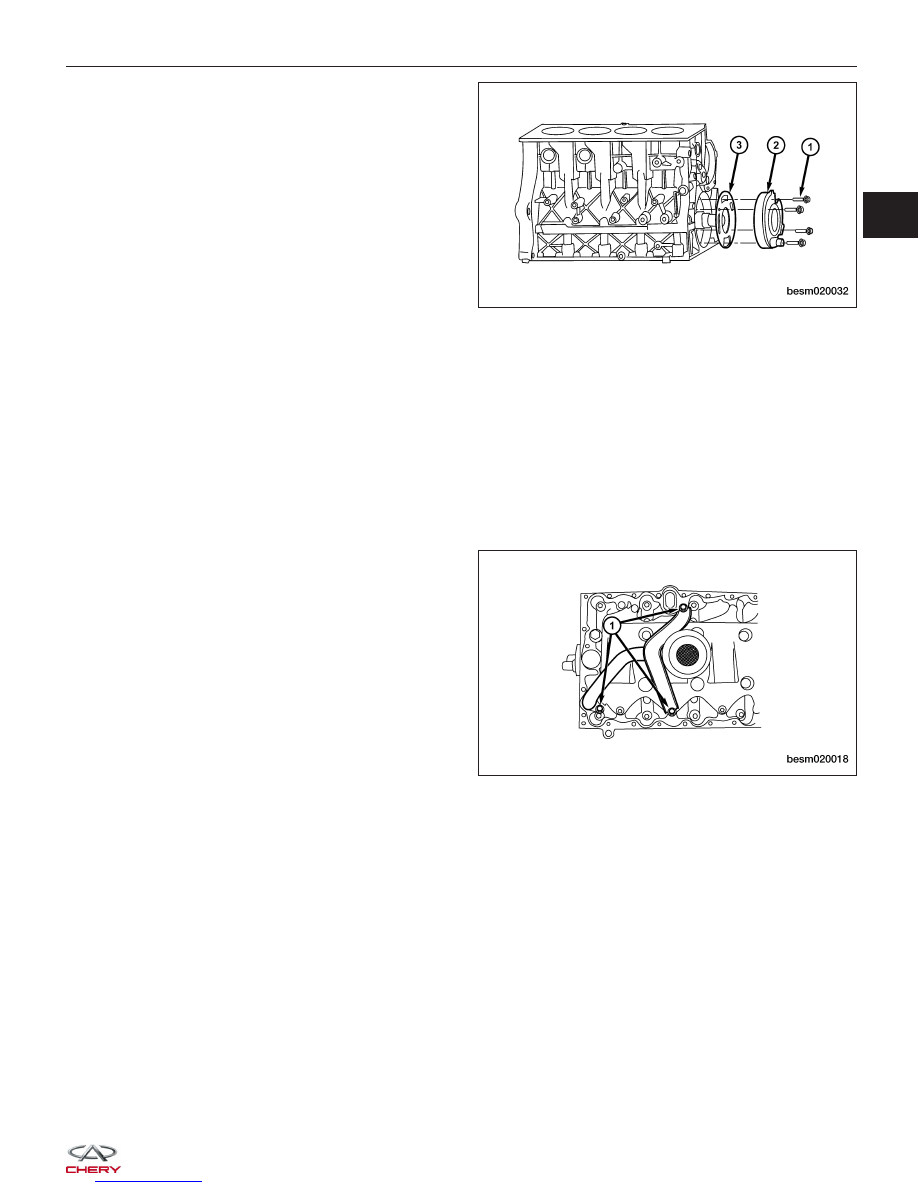

7. Remove the four oil pump bolts (1).

(Tighten: Oil pump bolts to 11 N·m)

8. Remove the oil pump (2) using a suitable tool.

9. Remove the oil pump gasket (3).

10. Installation is in the reverse order of removal.

Installation Notes:
• Before installing, prime the new oil pump. Fill the oil pump with engine oil and rotate the oil pump.

• Replace the oil pump gasket.

Oil Strainer

Removal & Installation

1. Raise and support the vehicle.

2. Remove the oil pan (See Oil Pan Removal & Installation in Section 02 Engine).

3. Remove the oil strainer retaining bolts (1).

(Tighten: Oil strainer bolts to 18 N·m)

4. Carefully remove the oil strainer.

5. Installation is in the reverse order of removal.

Installation Notes:
• Install new O-rings on the oil strainer pipe.

ON-VEHICLE SERVICE

BESM020032

BESM020018

02



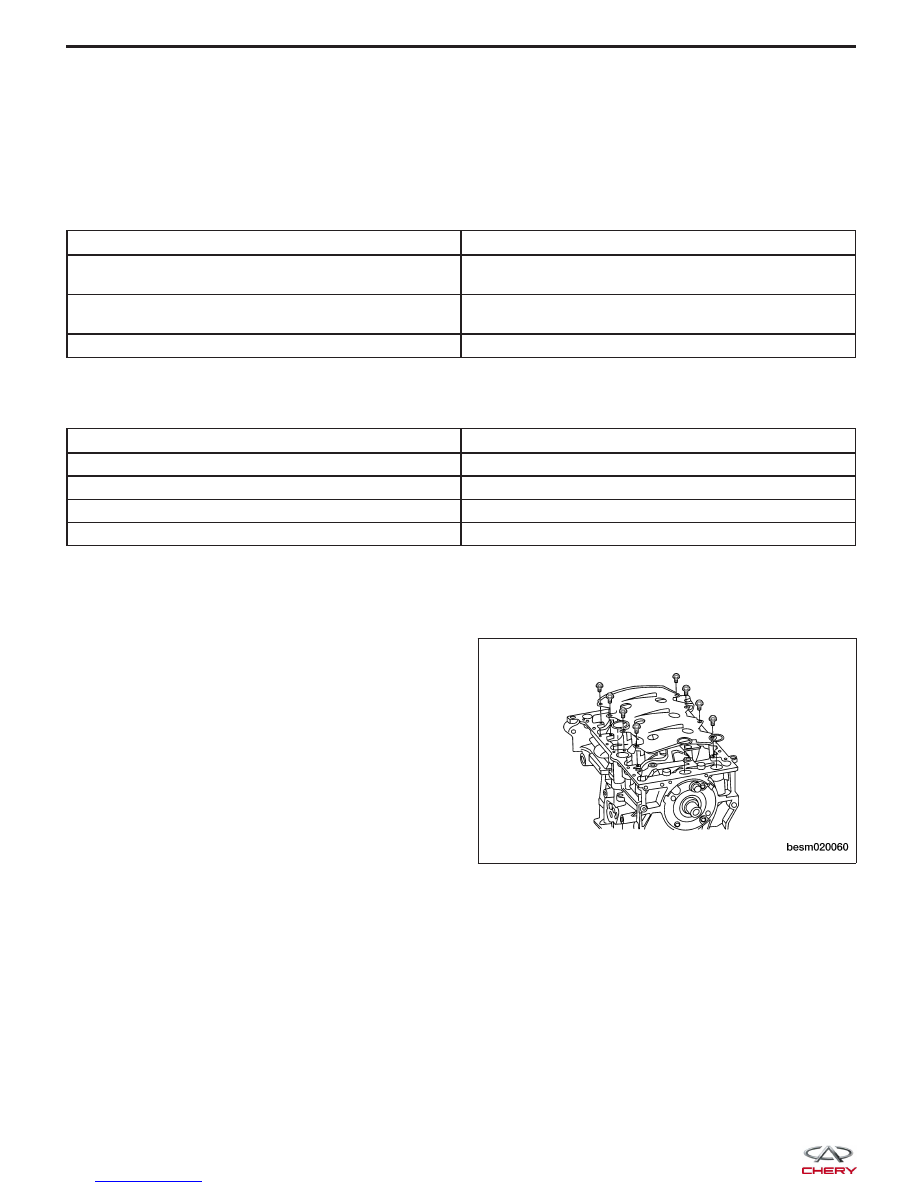

ENGINE UNIT REPAIR

Engine Block

Specifications

Torque Specifications

DESCRIPTION

TORQUE (N·m)

Connecting Rod Cap Bolts

1st Step: Tighten the bolt to 25 N·m

2nd Step: Tighten the bolt an additional 90°

Main Bearing Cap Bolts

1st Step: Tighten the bolt to 45 N·m

2nd Step: Tighten the bolt an additional 180°

Lower Cylinder Block Bolts

23

Clearance Specifications

DESCRIPTION

SPECIFICATION (mm)

Surface Distortion Limit

0.15

Inner Diameter Standard

84

Out-Of-Round

< 0.008

Taper

< 0.01

Disassembly

1. Remove the oil pan and then remove oil baffle.

2. Remove the oil strainer.

3. For each connecting rod/piston assembly to be removed, rotate the crankshaft to the bottom dead center position

for each cylinder.

NOTE :
Before removing the connecting rod/piston assembly, check the connecting rod side clearance.

BESM020060
