Chery SQR 7160 sedan. Manual - part 69

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

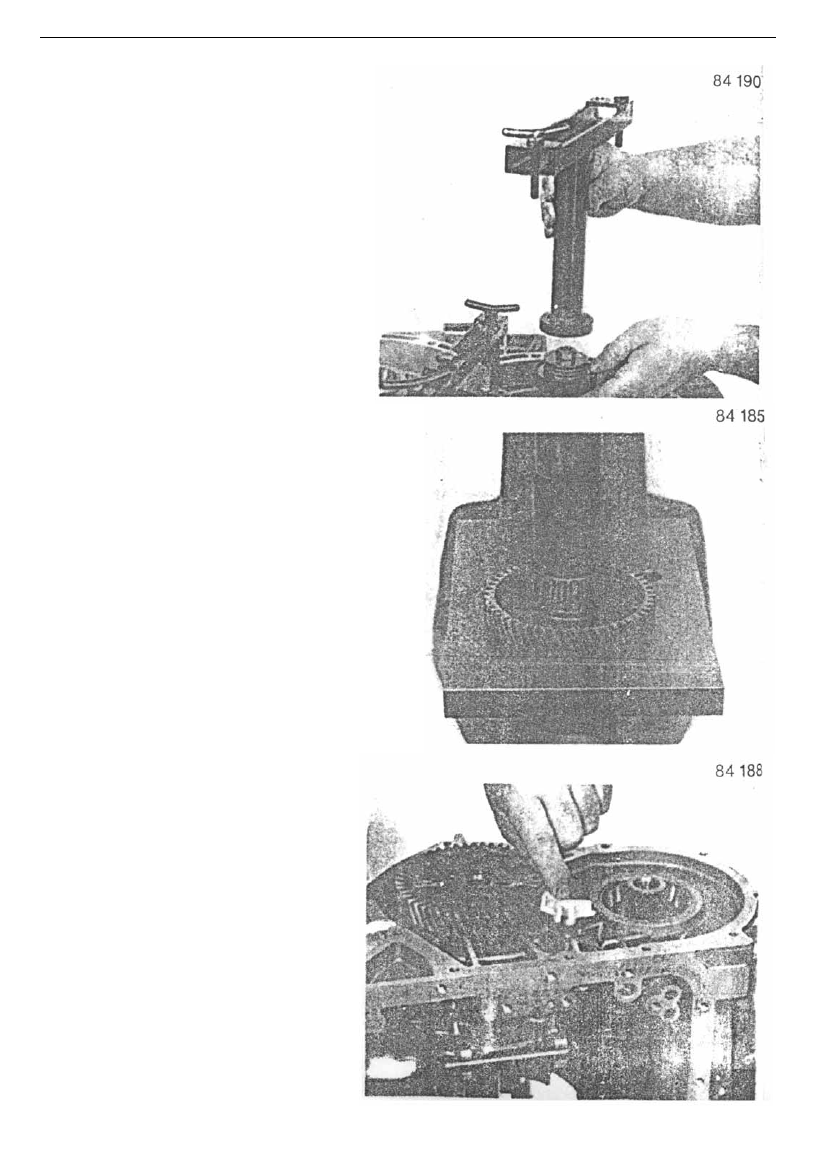

Install a mounting carrier 5P 95 000 289. Then

turn housing by 180°.



























Press bearing inner race 14 050 onto rear main

output gear 09 010 using installing socket 5×

46 000 300, and then press bearing inner race

09 040 onto rear sub output gear 09 020 with

same method.



















Install main rear output gear onto the output

shaft, and then install plastic oil guide groove

09 026.

Tighten mounting bolt 14 070.











-86-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

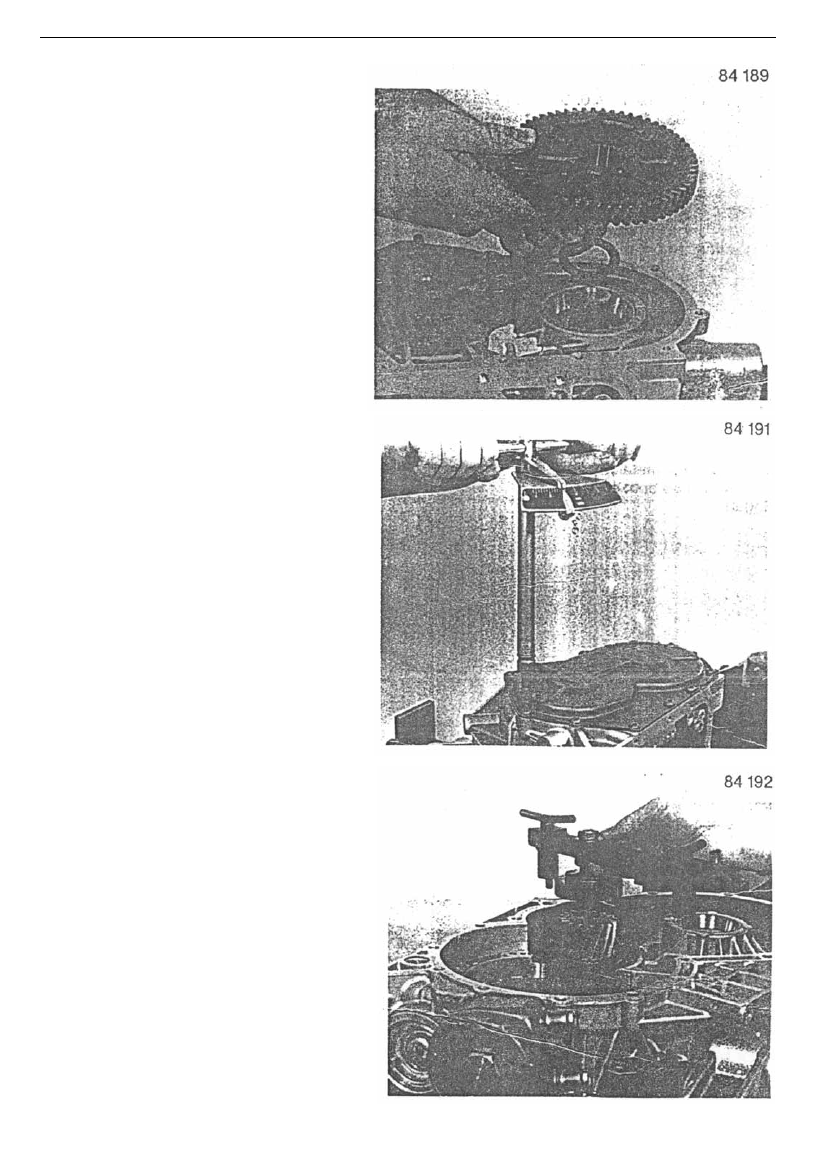

As shown on right figure, install washer 09 022

and sub rear output rear onto driven shaft.

Tighten bolt 09 030.

NOTE:

The whole output gear mechanism needs

adjusting by procedures in section 1.4.2 in page

5/2.















Lubricating gasket 09 210 and then install it.

Install side cover 09 220, and tighten with 11

bolts.

Tool: 27# socket spanner

Torque: 10Nm















Turn differential by 180℃ , and remove two

mounting carriers.











-87-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

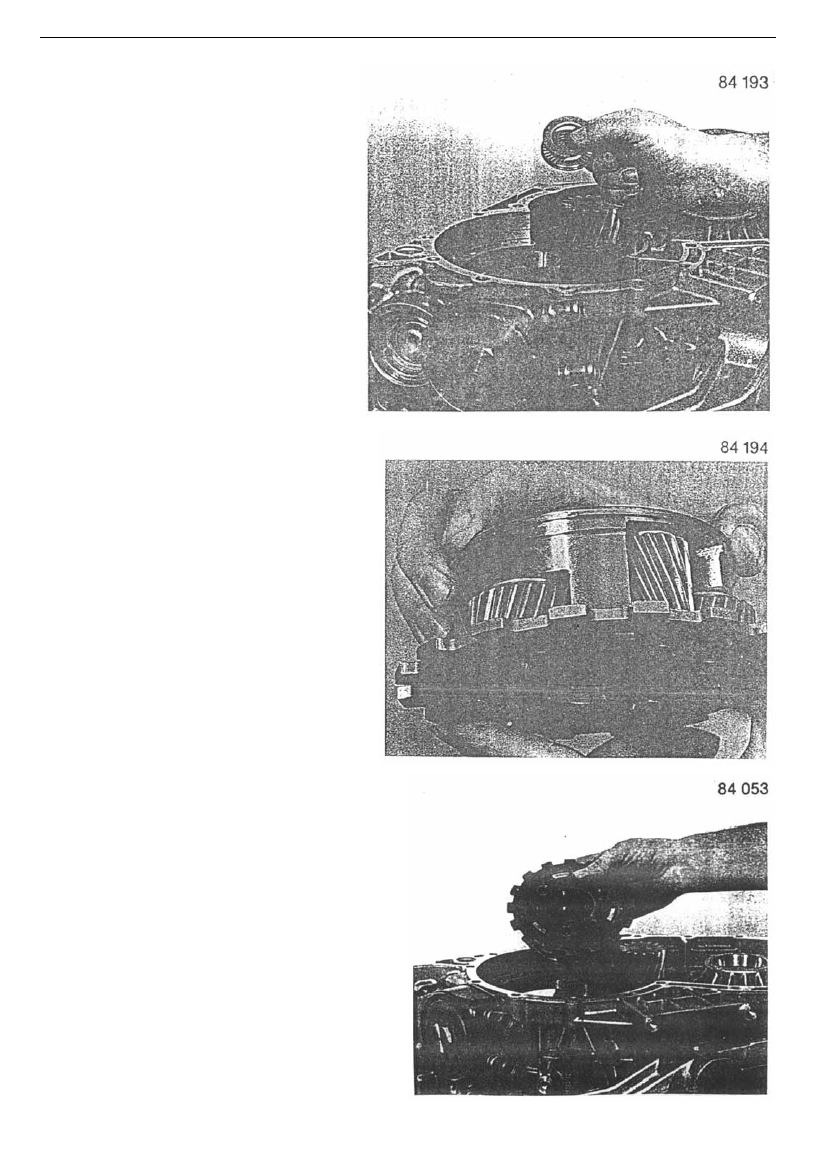

Install washer 14 020, thrust bearing 14 030

and thrust washer14 040.



























Install snap ring 32 020 into groove of

planetary carrier, and suddenly press both ends

of the snap ring for self-locking.





















Install planetary gear mechanism into housing.











-88-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

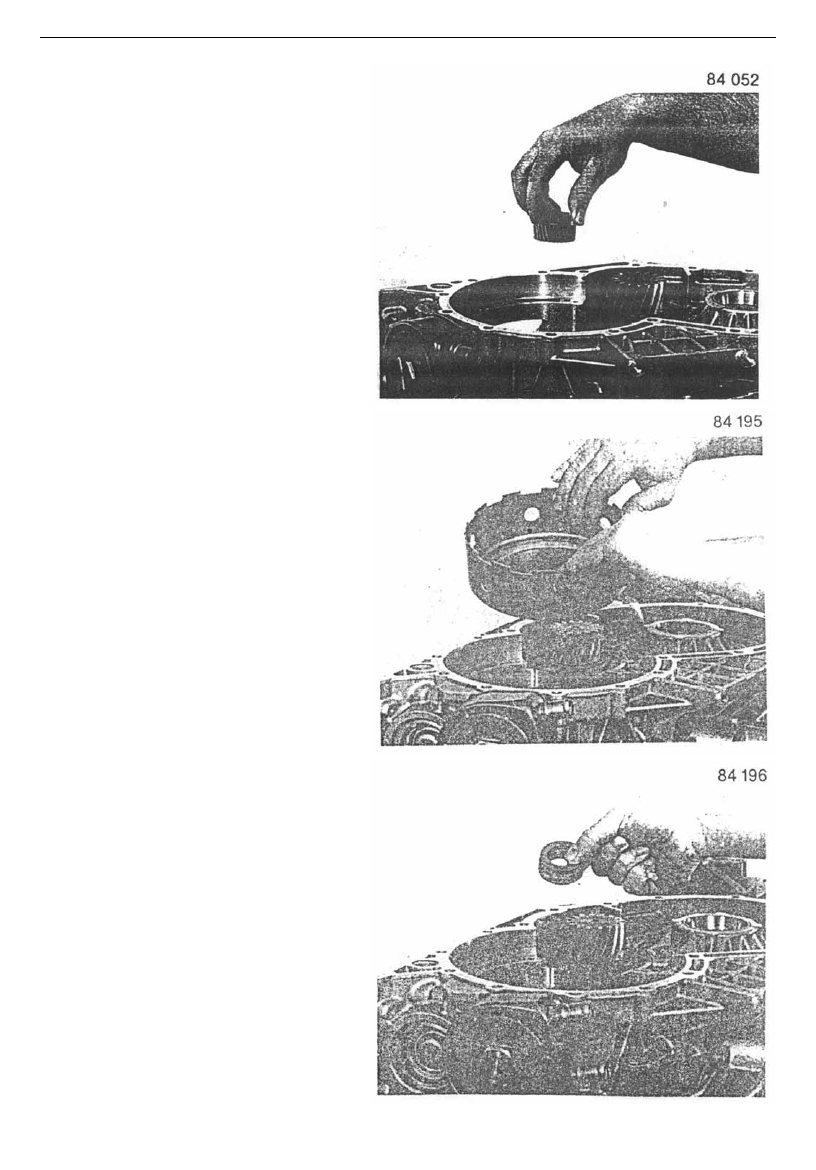

Install the sun gear 32 030 in the planetary

mechanism.





























Install drive wheel drum 30 310 and make it

engaged with the sun gear.



















Install washer 02 190, thrust bearing 02 180 and

thrust washer 02 170 onto drive wheel drum.









-89-
