Chery SQR 7160 sedan. Manual - part 63

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

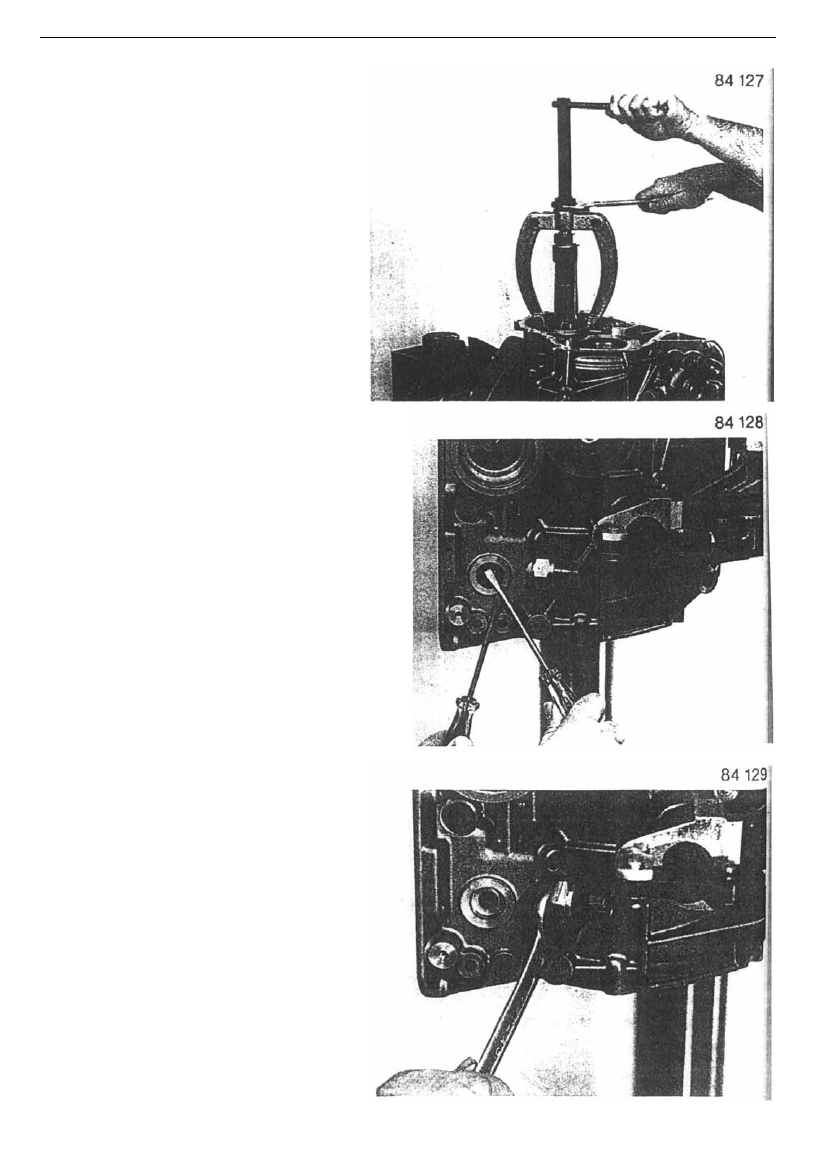

Remove driven shaft bearing and outer race with

same method.























Remove differential and shift shaft sealing ring.























Loosen back light switch.

Tool: 27# socket













-62-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD



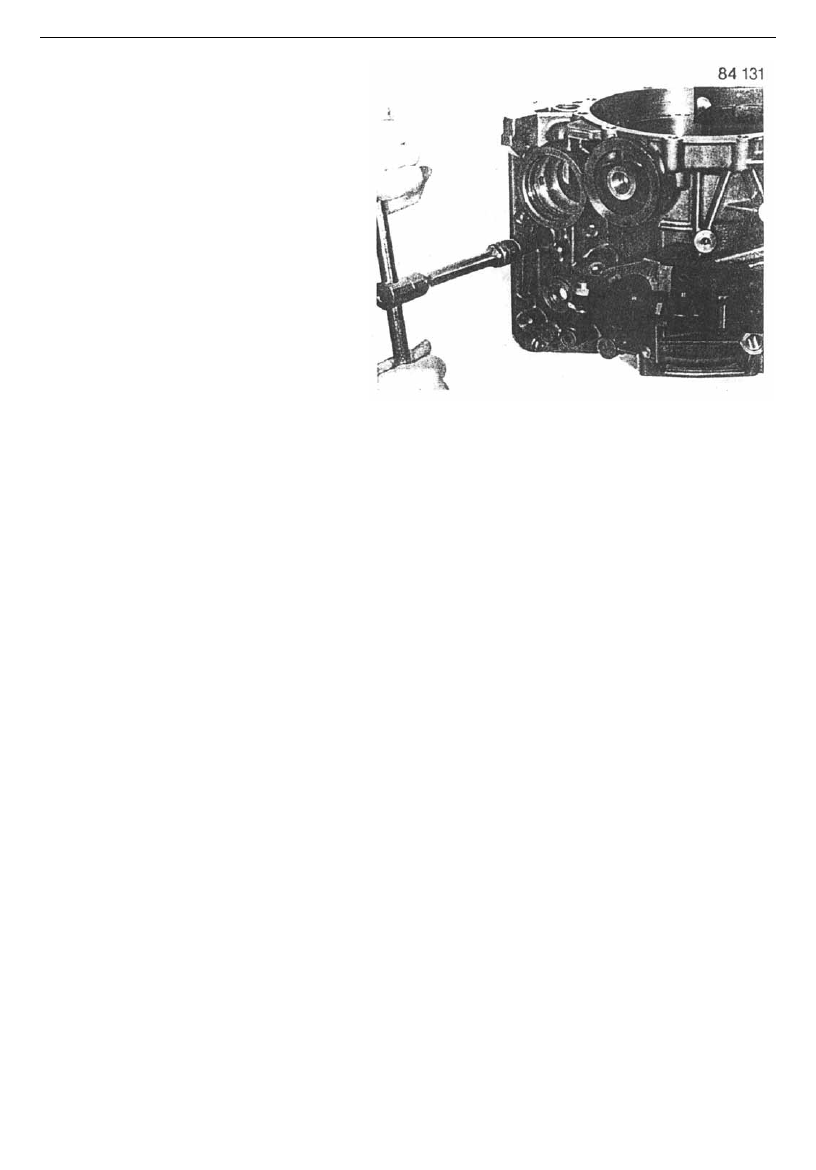

Remove all locking bolt, and clean housing.



































































-63-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

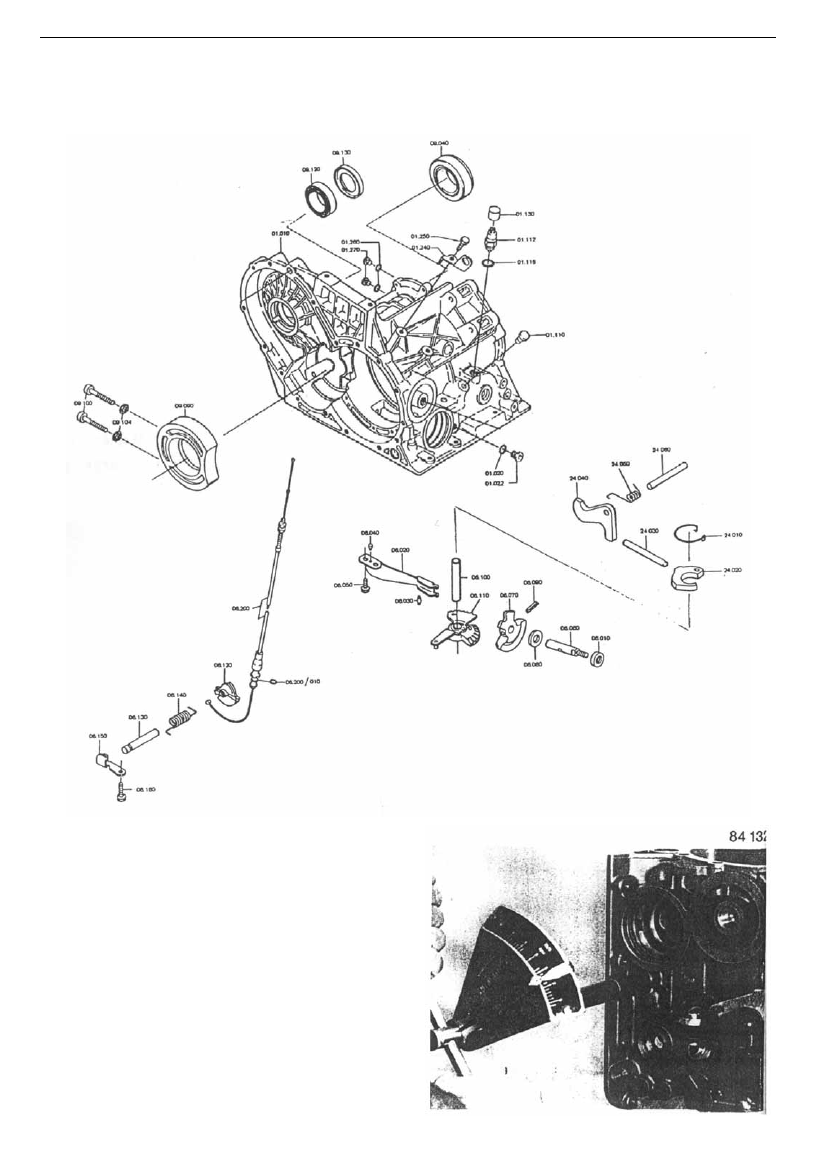

3、Assembling

3.1、Assembling transmission housing and parking system.



If necessary, install lug 01 250, and fix with hex bolts.

Tool: 13# socket

Torque: 23Nm

When assembling bolts, use new sealing washer.



-64-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

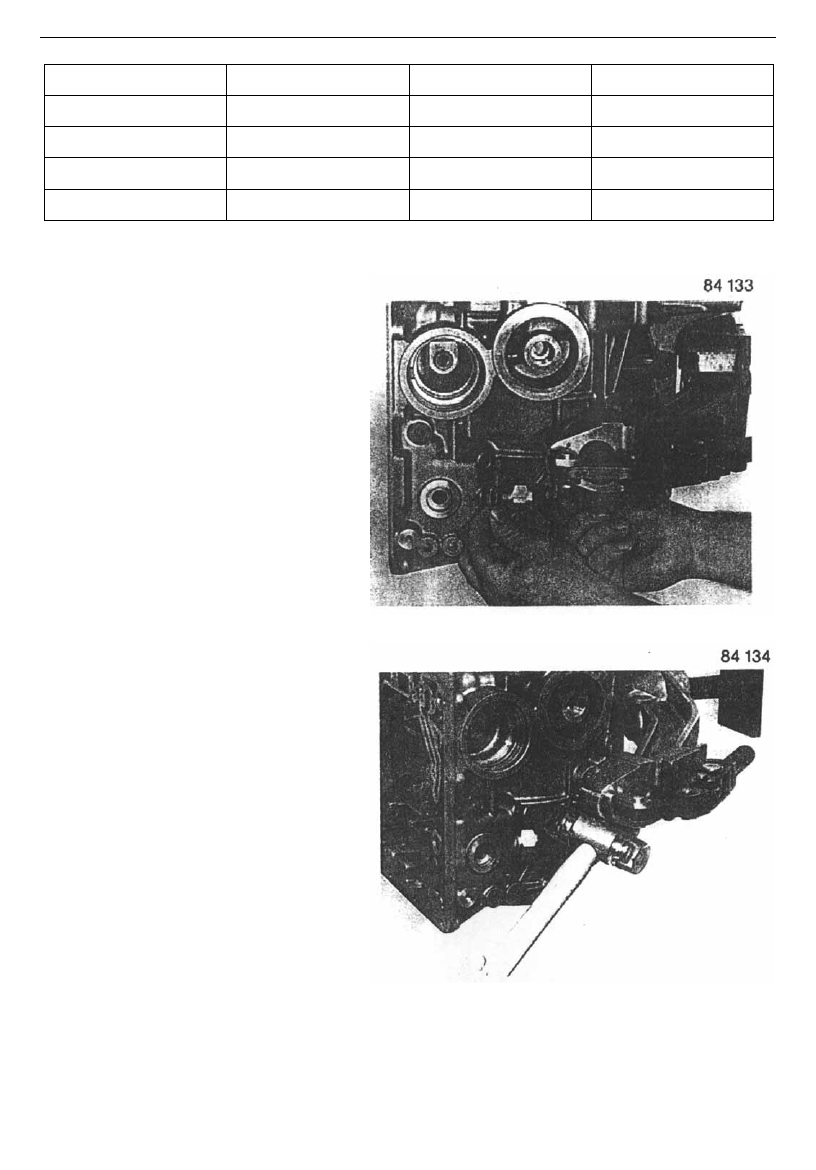

Part number

Name

Dimensions

Torque (Nm)

01022 Locking

bolt

M14×1.5

40

01020 Sealing

ring

A14×18

—

01270 Locking

bolt

M10×1

15

01260 Sealing

ring

A10×14

—





Installing back light switch 01 112 with use new

sealing washer 01 116.

Tool: 27# socket

Torque: 4-Nm





















Knock ventilation fitting 01 110 into the case

with a plastic hammer.





-65-
