CAC Gasoline Engine Maintenance And Servicing Manual

70

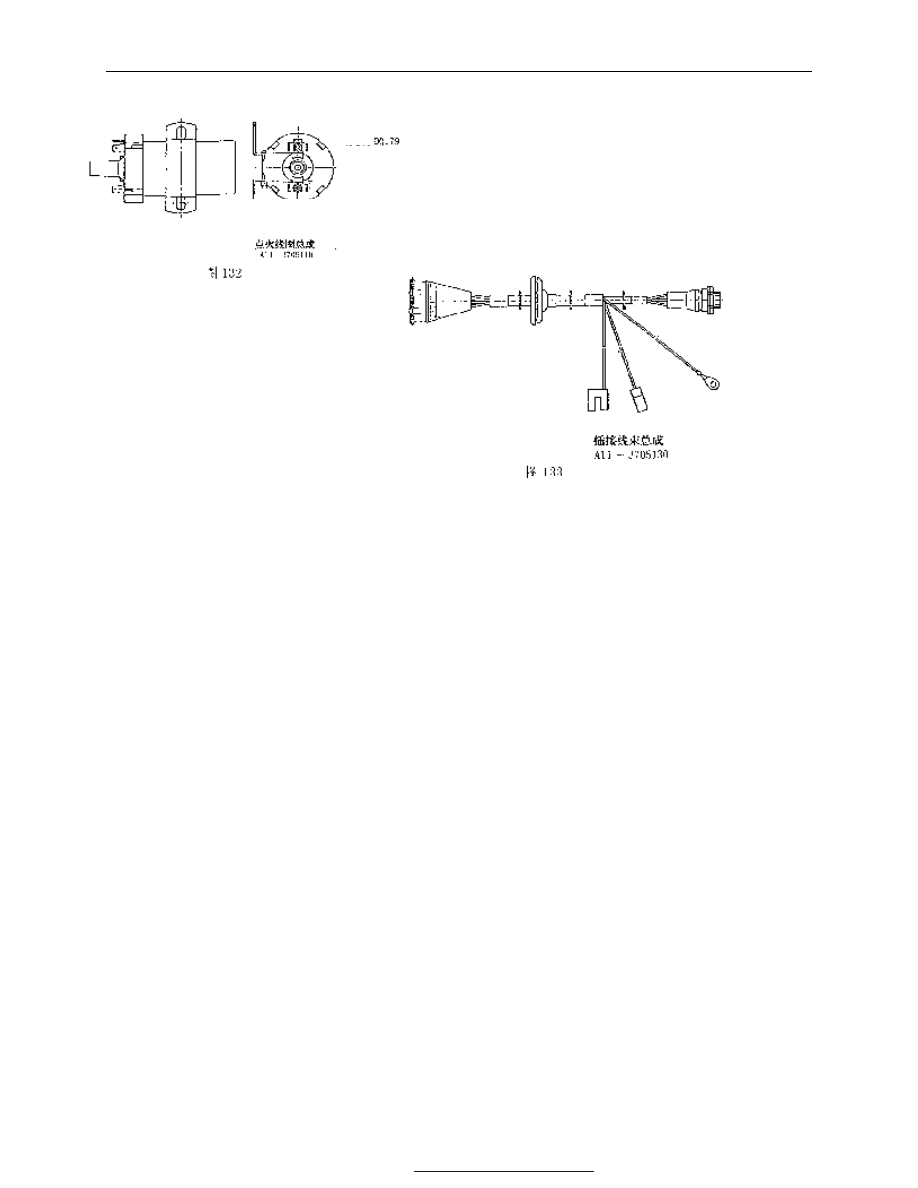

7. Ignition coil assembly.








8.

Connector wiring harness assembly.

Connector wiring assembly

Ignition coil assembly

Fig. 132

type

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

71

Carburetor engine faults ,causes and corrections


1.engine does not run during starting:



Cause





















correction

(1). Battery wires are loose or corroded











reconnect  or  replace  the

wires .

(2). Battery is discharged or damaged











recharge  or  replace  the

battery .

(3). Starter circuits is opened or loosed or not energized



energize or replace the harness

(4). Starter solenoid valve or switch is damaged







replace starter solenoid valve or

switch

(5). Starter is damaged

















replace starter

(6). Flywheel gear ring or starter pinion is loosed or damaged

replace flywheel gear ring or

starter

(7). No engine ground wire or ground wire is disconnected

connect or replace the ground

wire




2.  engine runs but no spark exists during starting:

Cause























correction

(1). No fuel in fuel tank















fuel the tank

(2). No fuel in the carburetor float chamber









keep

trying

to

start

engine
(3). Battery is discharged(engine run slowly)







        recharge or replace battery

(4). Battery wire connector is loosed or corroded







reconnects or replace battery

(5). Ignition parts is damp or damaged







                replace ignition parts

(6). Ignition part harness is opened ,loosed or not energized.        Reconnect or replace harness
(7). Spark plug is burned away, damaged or

Spark plug gap is not correct.

                                        Replace spark plug

(8). Main mechanism is damaged(for example, camshaft)



check and service

(9). Fuel pump is damaged















replace pump

(10).Carburetor float chamber needle valve is binding or







      oil strainer is blocked                                                      check, service and clean

(11).Idle cut-off valve does not open









      check circuit and solenoid




3.  difficult to start for engine when temperature is low:

Cause



              correction

(1). Battery discharged













        recharge battery

(2). Battery connector loosed or corroded



        connect or replace the    battery wires.

(3). Spark plug is corroded , damaged or the

Spark plug gap is not right.                                    Replace spark plug

(4). Other ignition system problem

s







        check and service

(5). Low cylinder compression pressure





            sent to service spot for check and service

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

72



4.  difficult to start for engine when temperature is high:
Cause





















correction

(1). Air filter is dirty or blocked







    clean air filter core or replace case

(2). low cylinder compression pressure







    sent  to  service  spot  for  check  and

service
(3). Hydraulic valve lifting rod is damaged



    replace the lifting rod




5. The starter noise or    rough engagement.

Cause























correction
(1). Flywheel gear ring or starter’s pinion loose or broken

replace flywheel gear ring or starter

(2). Starter retaining bolt loose or missing





tighten retaining bolt or replace bolt

(3).the parts in Starter worn out or damaged







replace starter




6.Engine stalls right away after started.

Cause





















Correction

(1). Ignition coil connection loose or damaged

      connect ignition coil or replace ignition coil

(2). Vacuum leakage in intake manifold





      replace sealing gasket or replace connecting

pipe

(3) carburetor float

position not proper





      check carburetor float or needle valve

(4). mail measuring orifice blocked





      check and clean mail measuring orifice

(5). Idle cut-off valve damaged and not open



      check circuit and solenoid

(6). Idle speed too low













        adjust engine idle speed

(7). idle speed

fuel outlet port or transition port blocked  check and clean





7.Rough engine idle speed

Cause















                Correction

(1). Air filter core blocked













clean or replace

(2). vacuum leakage in Intake manifold or relevant hose

check and service

(3). Spark plug corroded, damaged or

Spark plug gap not correct                                      replace spark plug

(4). Hydraulic valve lifting rod damaged







replace the lifting rod

(5). Idle speed fuel outlet port or transition port

      blocked                                                                      check and clean

(6). fast idling adjustment not correct                                      check fast idling spring for

fallout ,readjustment.

(7). Low or unstable Cylinder compression pressure



check and service

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

73


(8). Timing belt tightening incorrectly



    adjust timing belt tension

(9). Idle mixture too rich or lean



    adjust carburetor idle mixture adjustment screw




8.    engine Stalls during idling:

Cause



















Correction

(1). Low idle speed















adjust idle speed

(2).fuel outlet port or transition port for Idle speed
      blocked                                                                      check and clean
(3). Choke not open or out of work









check choke system

(4). carburetor float

  position not proper





check carburetor float or needle valve

(5). Spark plug corroded , damaged or

Spark plug gap not right.l                                      replace spark plug

(6). High tension wire damaged









replace high tension wire

(7). Ignition timing not correct









adjust ignition timing

(8). Hydraulic valve lifter damaged







replace Hydraulic valve lifting rod

(9). low or unstable cylinder compression pressure

check and service

(10). PCV hose loose, leaking, or damaged





connect or replace




9. engine Stalls    within operation speed range

Cause

















Correction

(1). Fuel filter blocked













replace fuel filter

(2). Fuel pump working incorrectly or    low

output pressure                                              replace fuel pump

(3). Tank ventilation hole clogged or fuel hose

clogged                                                          dredge the hose

(4). Carburetor float needle valve binding



service or replace

(5). Intake manifold or connecting hose


      vacuum leakage                                                check, service or replace

(6). Spark plug corroded , damaged or

      Spark plug gap abnormal                                  replace spark plug

(7). High pressure wire damaged







replace

(8). Ignition coil damaged











replace

(9). Low or abnormal cylinder compression pressure    measure pressure and service
