Chery QQ Service Manual



Mechanical Part of SQR 472Engine



5



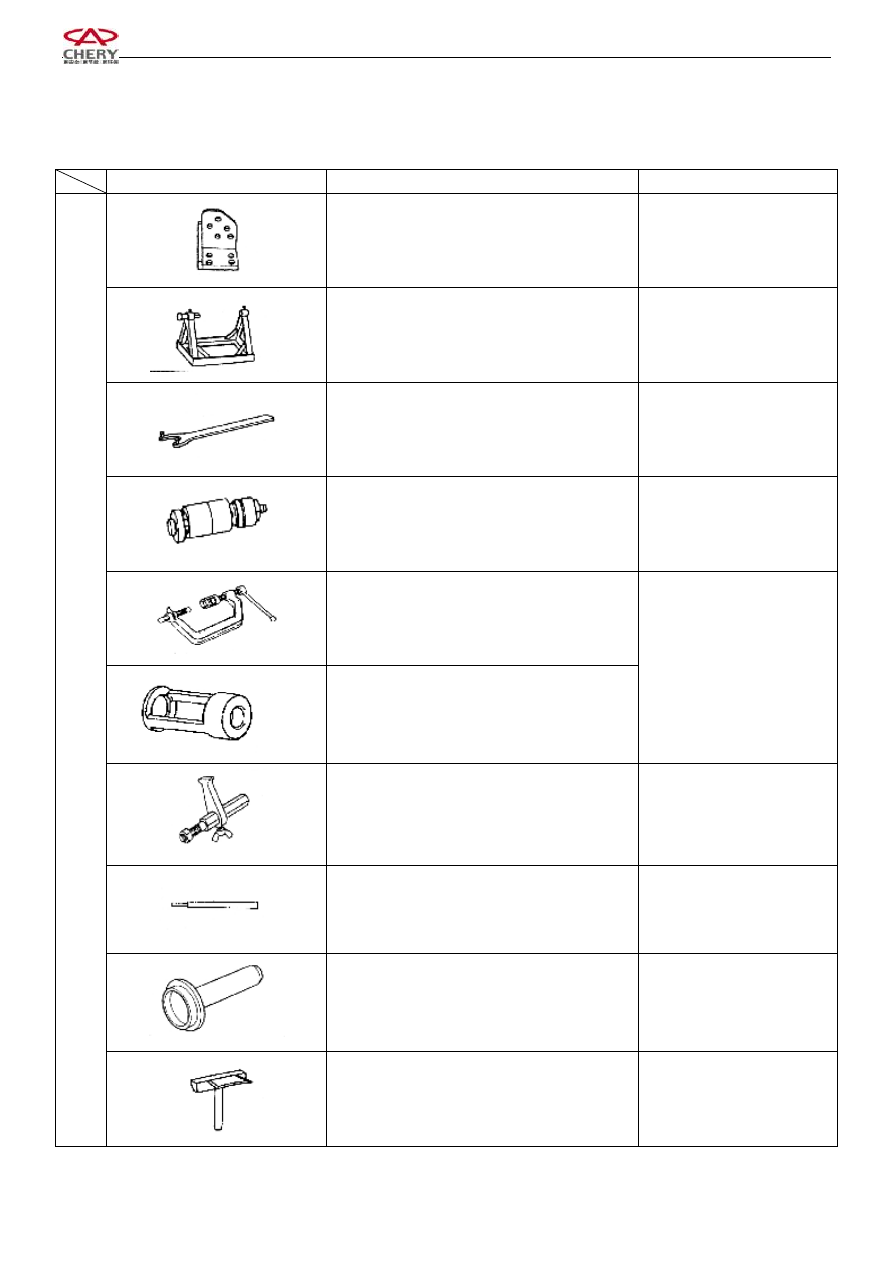

3)   Special Maintenance Tools:



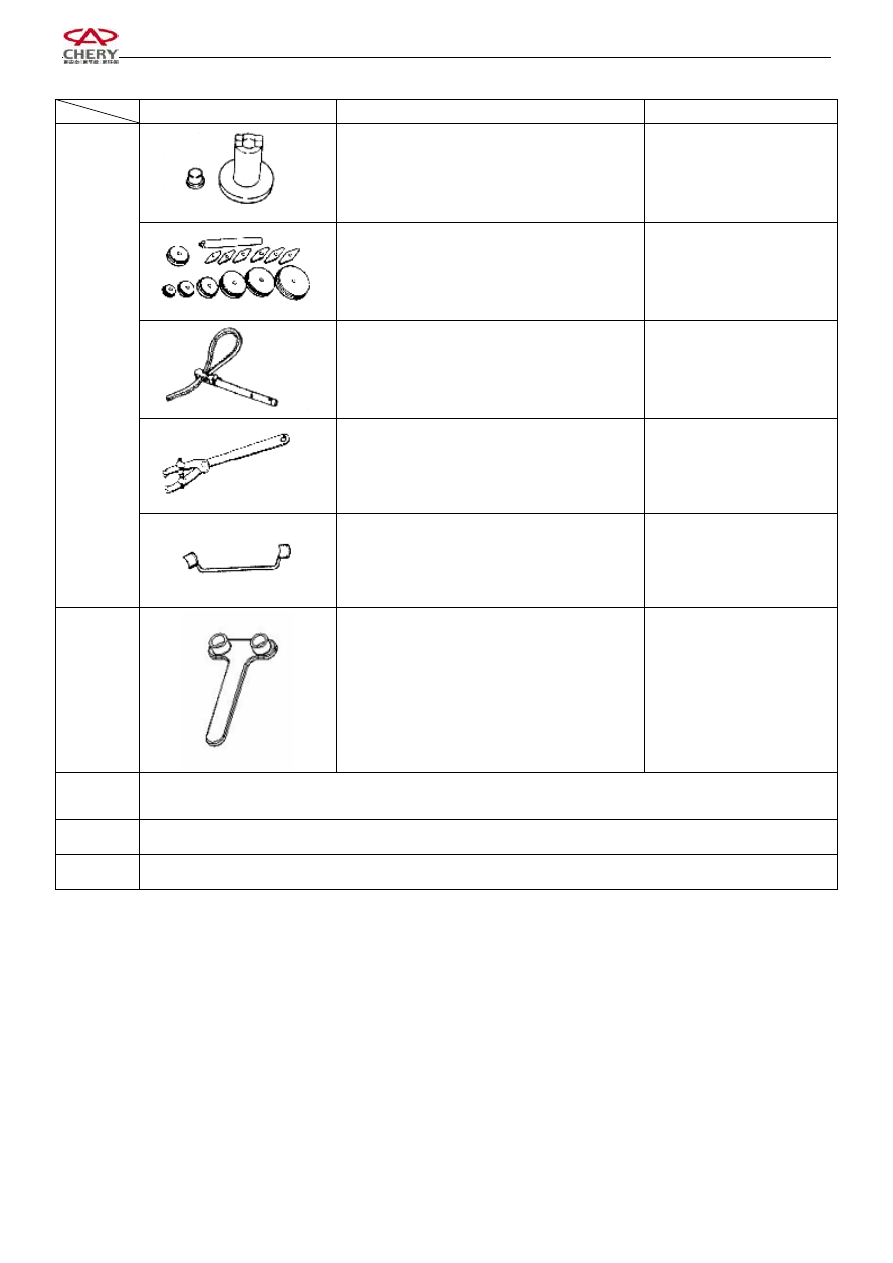

Outside view

Name or symbol

Purpose



Engine disassembly and inspection auxiliary

device

Mount on the engine service

stand



Engine service stand

Disassembly and assembly

of engine



Clamp hole wrench for camshaft timing gears

Disassembly of camshaft

timing gears



Spring bushing puller

Assembly of camshaft Oil

seal



Valve keeper remove tool



Auxiliary tools

Assembly and disassembly

of valve spring retainer lock



Flywheel clamp

Assembly and disassembly

of crankshaft gear



Valve guide punch pin

Disassembly and assembly

of Valve guide



Axial Oil seal replacing device



































































Oil seal base drive









Chery QQ Service Manual



Mechanical Part of SQR 472Engine



6





Outside view

Name or symbol

Purpose



Piston pin puller



Disassembly and assembly

of piston pin



Embeded combination oil seal and helical

gear puller

Installation of oil seal



Crankshaft pulley holding tool

Disassembly and assembly

of crankshaft pulley

































Wrench

Disassembly and assembly

of crankshaft driven gear







Replace valve clearance

adjustment gasket





Water pump pulley locking wrench

Assembly of coolant pump

Measuring

tools

Feeler  gauge.  Micrometer  caliper.  Ruler.  Dial  gauge.  Cylinder  gauge.  Caliber.  Pressure  gauge.  Torque

wrench torque wrench

Tool

Piston ring extractor

Oil

Engine Oil, adhesive

























Chery QQ Service Manual



Mechanical Part of SQR 472Engine



7

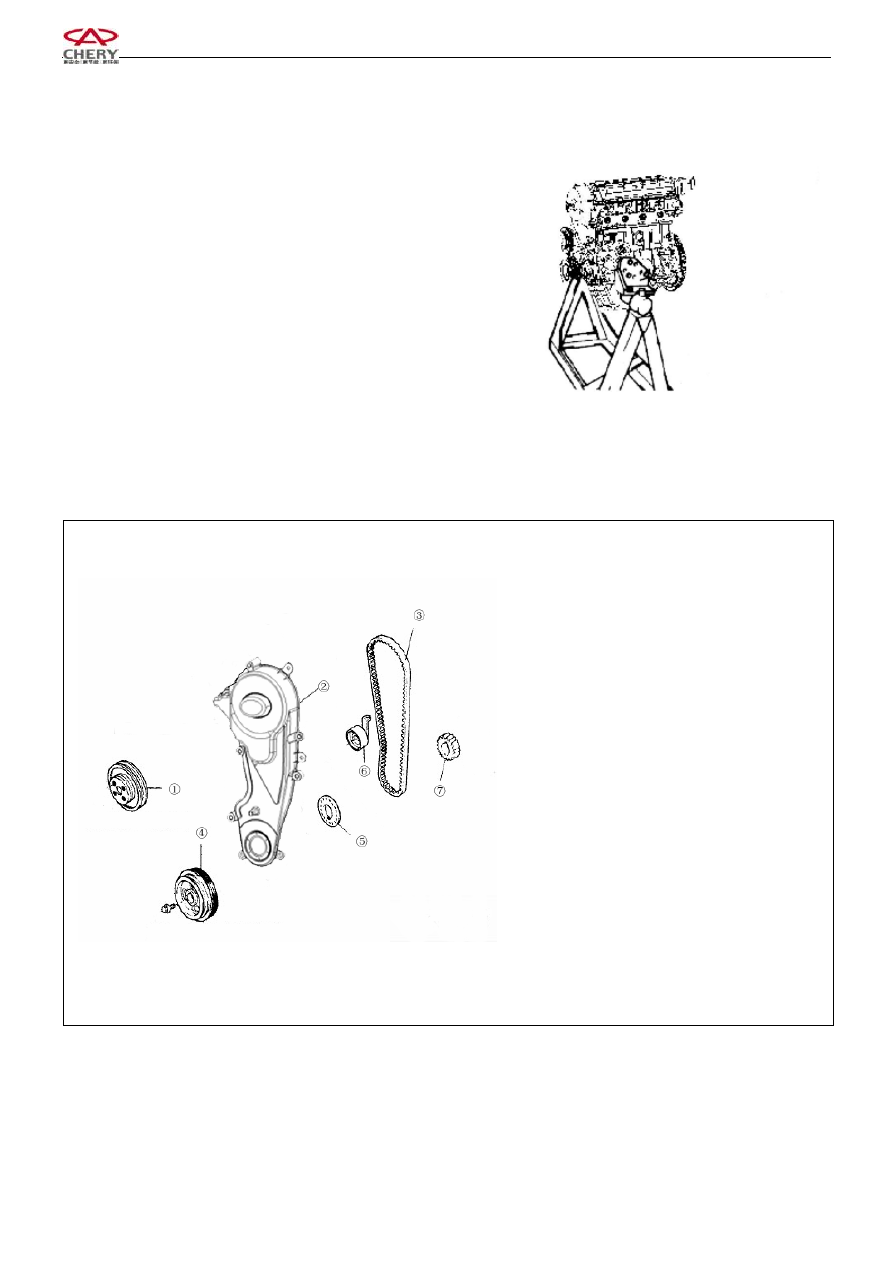

Chapter 2. Disassembly, Assembly and Maintenance

Disassemble or assemble the engine with roll over stand.

Disassemble  or  assemble  the  engine  parts  on  the  roll  over

stand.



















1)  Timing Belt

1.  Structure Diagram





① Water pump pulley
② Timing shroud
③ Timing belt
④ Torsional damper
⑤ Ti

ming belt back plate



⑥ Tension pulley
⑦ Camshaft timing pulley















※: Components which may

not be reused.

Unit: N·m(kg·cm)





Chery QQ Service Manual



Mechanical Part of SQR 472Engine



8

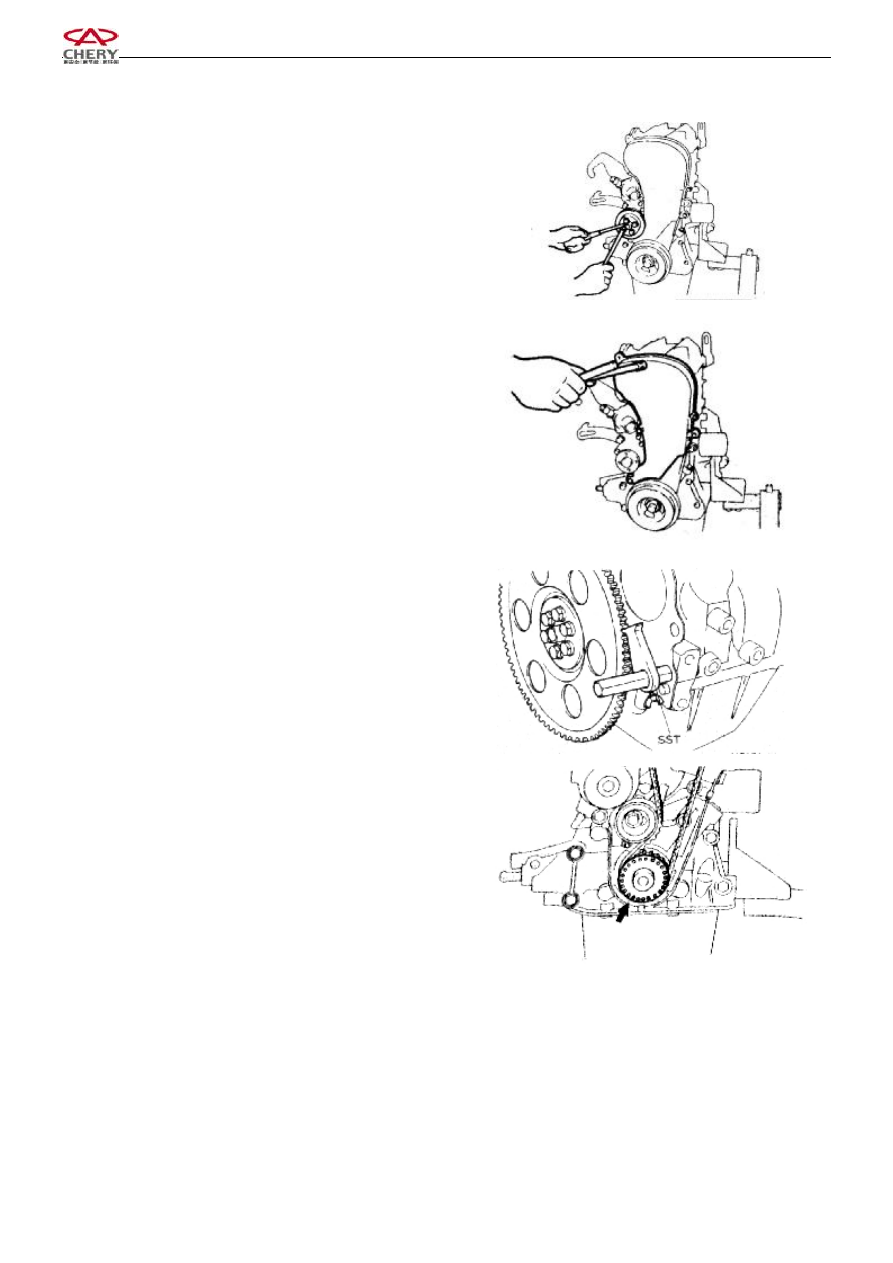

2.  Disassembly

2.1  Remove the water pump pulley as the view showing.

It will be better of disassembling with special tool.

Torque: 25±1.5 N.m













2.2  Disassembly of Timing Belt Cover

Torque: 6±1N.m









2.3  Disassembly of torsional damper

Use  special  tools  to  prevent  the  gear  ring  from

rotating.  When  disassembling  the  fixing  bolts  of  the

torsional  damper,  make  sure  that  the  marks  on  the

crankshaft timing pulley match with the timing marks

on the engine oil pump.









2.4  Remove the timing belt back plate.
