                                                                      Screws for idle gear shaft





                      Bolts-for gearshift housing and                        Backup lamp switch assembly

                        Transmission    housing (5)



Figure 2

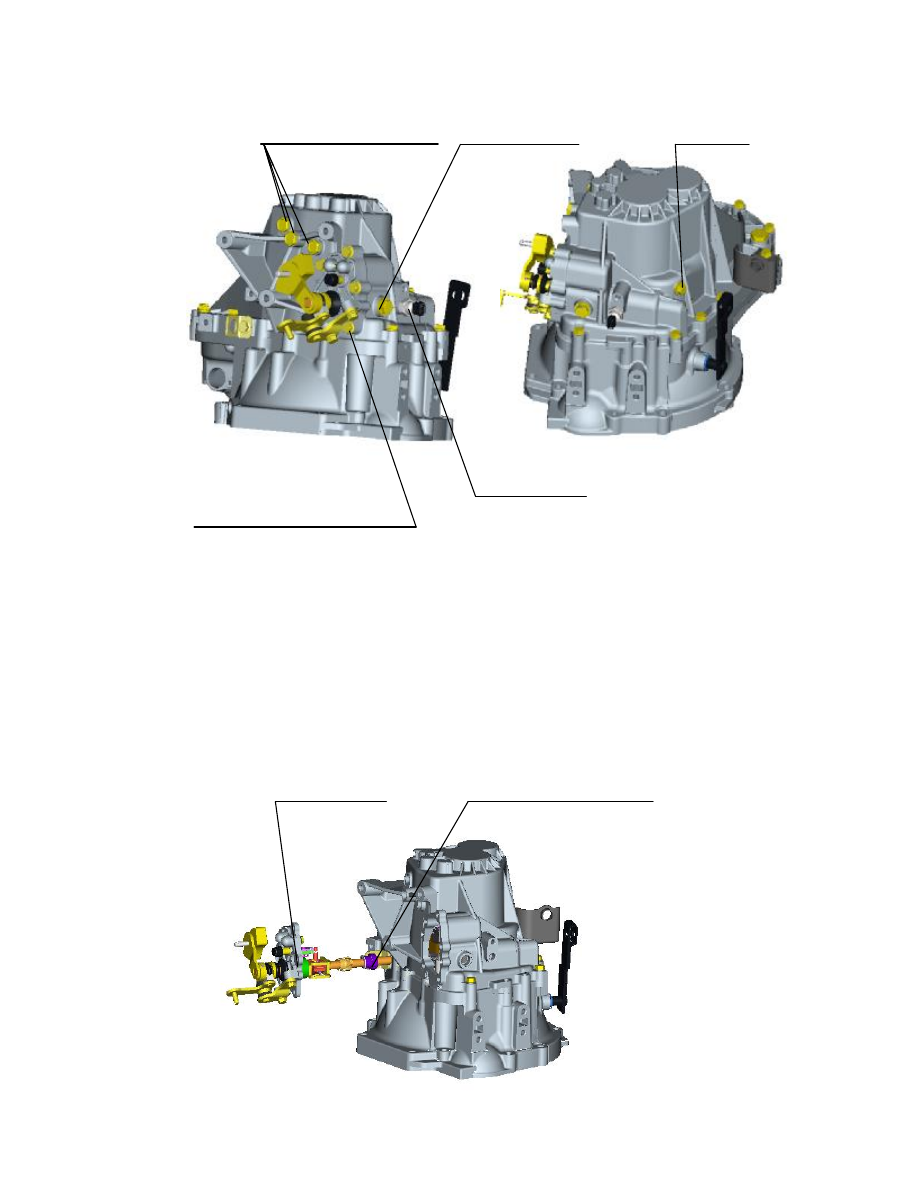

3. Separation of gear shift mechanism and transmission

Remove the gearshift  mechanism assembly  from the place as shown in  Figure 3; as a result of sealant,

the  disassembly process may be difficult, so, use such tools as a hand hammer etc.  to knock  on the bulge at

flank  of  housing  of  the  gearshift  mechanism,  and  then  take  out  the  whole  gearshift  mechanism  assembly

until the two  housings  completely separate; remember to be  slow when taking  out the  gearshift  mechanism

assembly, so as to prevent the return spring as shown in the figure from dropping out inside the transmission;

during disassembly, be careful not to damage the junction planes of the two housings, so as to avoid oil leak

after re-assembly.

                              Gearshift mechanism assembly



















Locating seat of fork shaft

for all gears (3)

Assembly of locating

seat of fork shaft



Return spring (remember to prevent

it from dropping out)



10



Figure 3



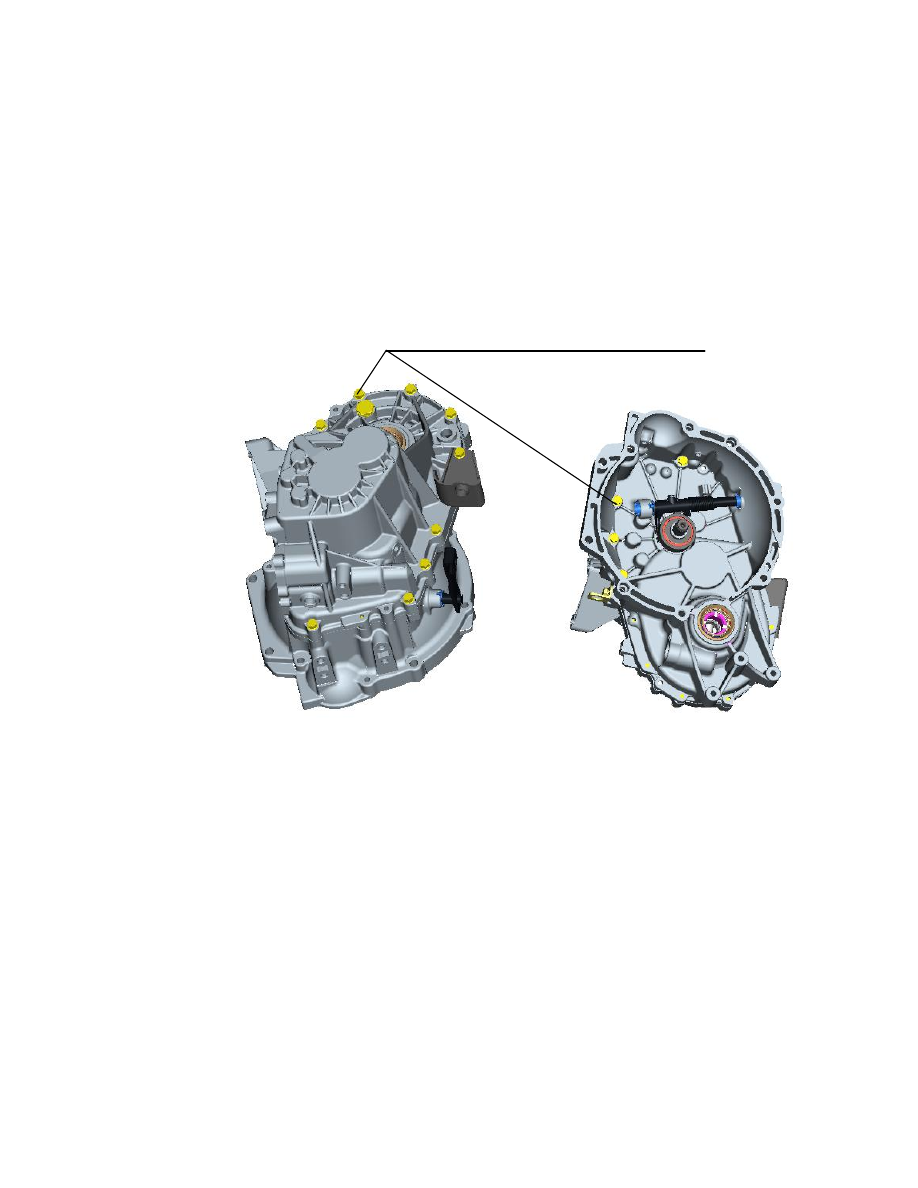

4. Disassembly of the connecting bolts for clutch and transmission housings

Use a tool to remove the  connecting bolts  for transmission  and  clutch  housings as shown in  Figure 4.

Remember to remove the bolts both inside and outside the clutch housing when disassembling, and a sleeve

with long connecting rod is required when removing the bolts inside the clutch.



                                              Connecting bolts for transmission and clutch housings





                                                                    Figure 4

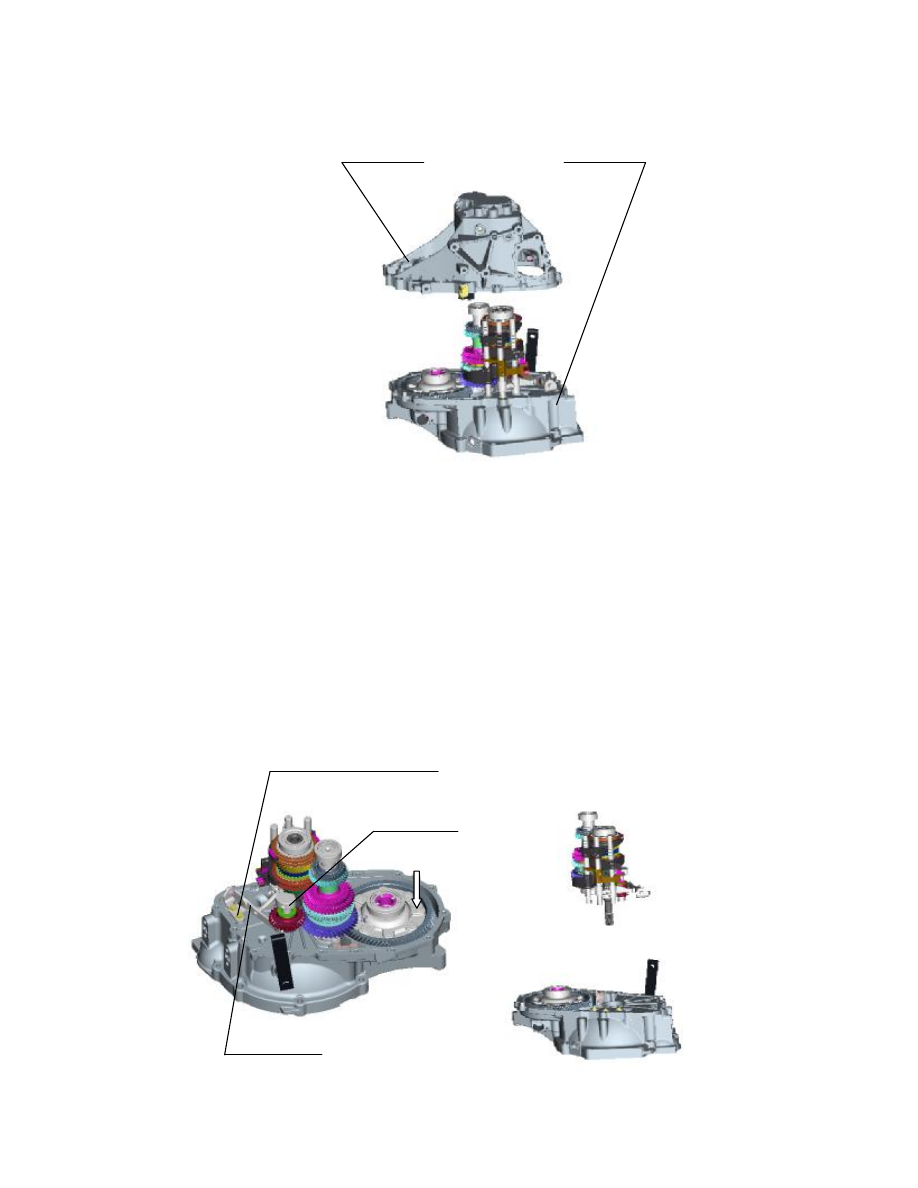

5. Separation of transmission and clutch housings

After  the  bolts  for  transmission  and  clutch  housings  are  removed,  separate  clutch  housing  and

transmission  housing (Figure 5). as a result  of sealant,  the  separation process  may be  difficult, so,  use  such

tools as a hand hammer etc. to knock on the bulge at  flank of  housing of the transmission, and then take out

the  whole  transmission  housing  until  the  two  housings  completely  separate;  during  disassembly,  be  careful

not  to  damage  the  junction  planes  of  the  two  housings,  so  as  to  avoid  oil  leak  of  the  transmission  after

re-assembly.











11



                                                      Transmission housing





  Clutch housing





























                                                                  Figure 5

6. Separation of interior transmission parts and fork module from the housing

After transmission housing and clutch housing are separated, keep the clutch housing flat at the place as

shown in Figure 6, remove the bolts for bracket of reverse gear rocker arm, take out the reverse  gear rocker

arm  assembly  and  the  pin  on  idler  drive,  and  then  take  out  input  shaft,  output  shaft  and  fork  mechanism

together  (when  taking  out,  gently  shake,  meanwhile,  press  the  driven  gear  of  main  decelerator  along  the

direction of arrowhead  as shown in the figure to take out the assembly of input shaft, output shaft and idler

as  well  as  fork  mechanism);  when  taking  out,  remember  to  avoid  interference  between  bearing  retainer  of

output shaft and big gear ring of differential and prevent the bearing retainer from damage.



              Bolts for reverse gear rocker arm bracket (2 in total)



Reverse gear rocker arm



Reverse gear idler assembly

Figure 6

12



7. Separation of differential assembly and clutch housing

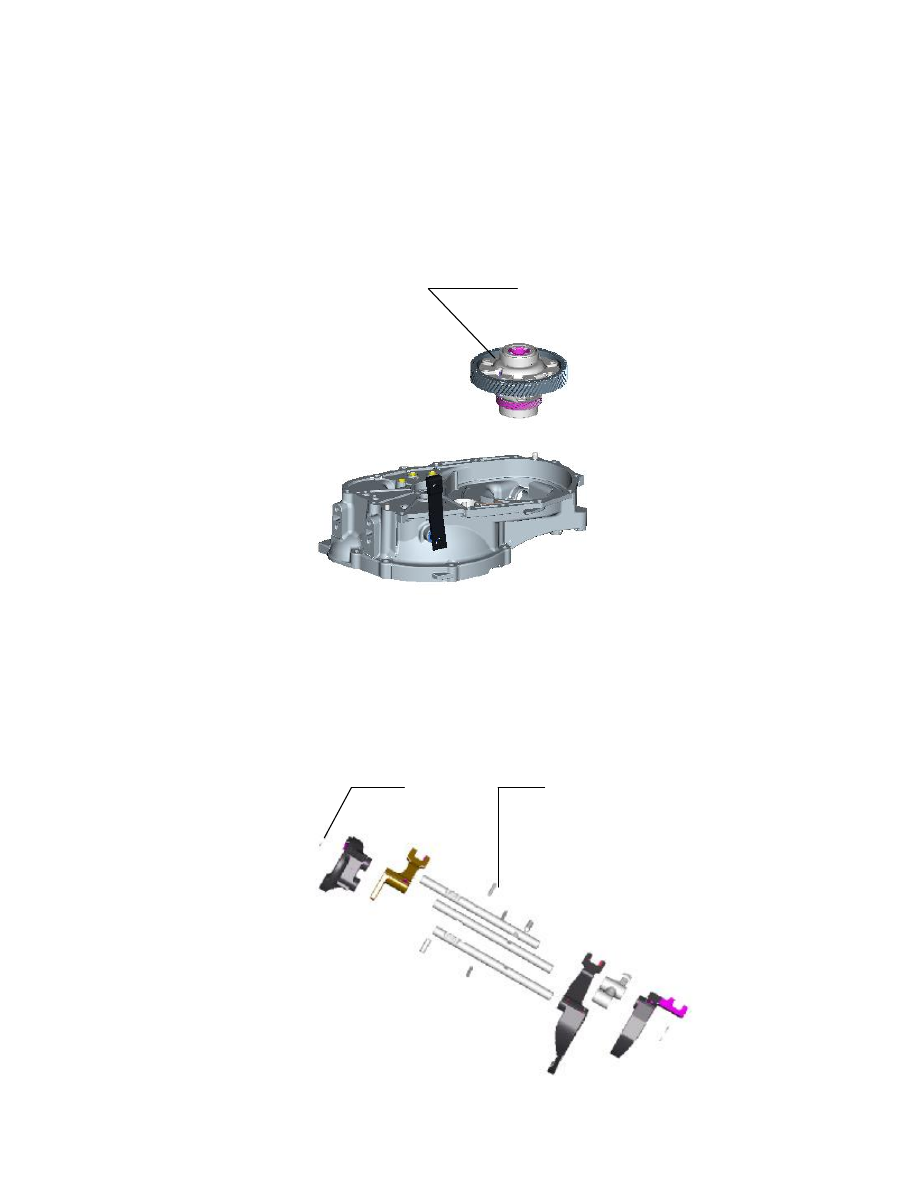

Separate differential assembly and clutch housing, and then simply take out the differential assembly as

shown in Figure 7.

                                                    Differential Assembly































Figure 7

8. Disassembly of gearshift fork mechanism

Use  a  hammer  and  a  special  tool  to  knock  off  all  spring  pins  and  then  use  a  snap  ring  pliers  or  other

special  tool  to  take  the  split  washer  off  the  fork  shaft  (when  taking  off  the  split  washer,  prevent  it  from

deformation), and then disassemble each part of the gearshift mechanism.

                                                      Split washer                        Spring pin
