III. Installation of Crank-Connecting Rod System

The  installation  order  is  adverse  to  that  for

disassembly,  but  care  should  be  taken  for  the

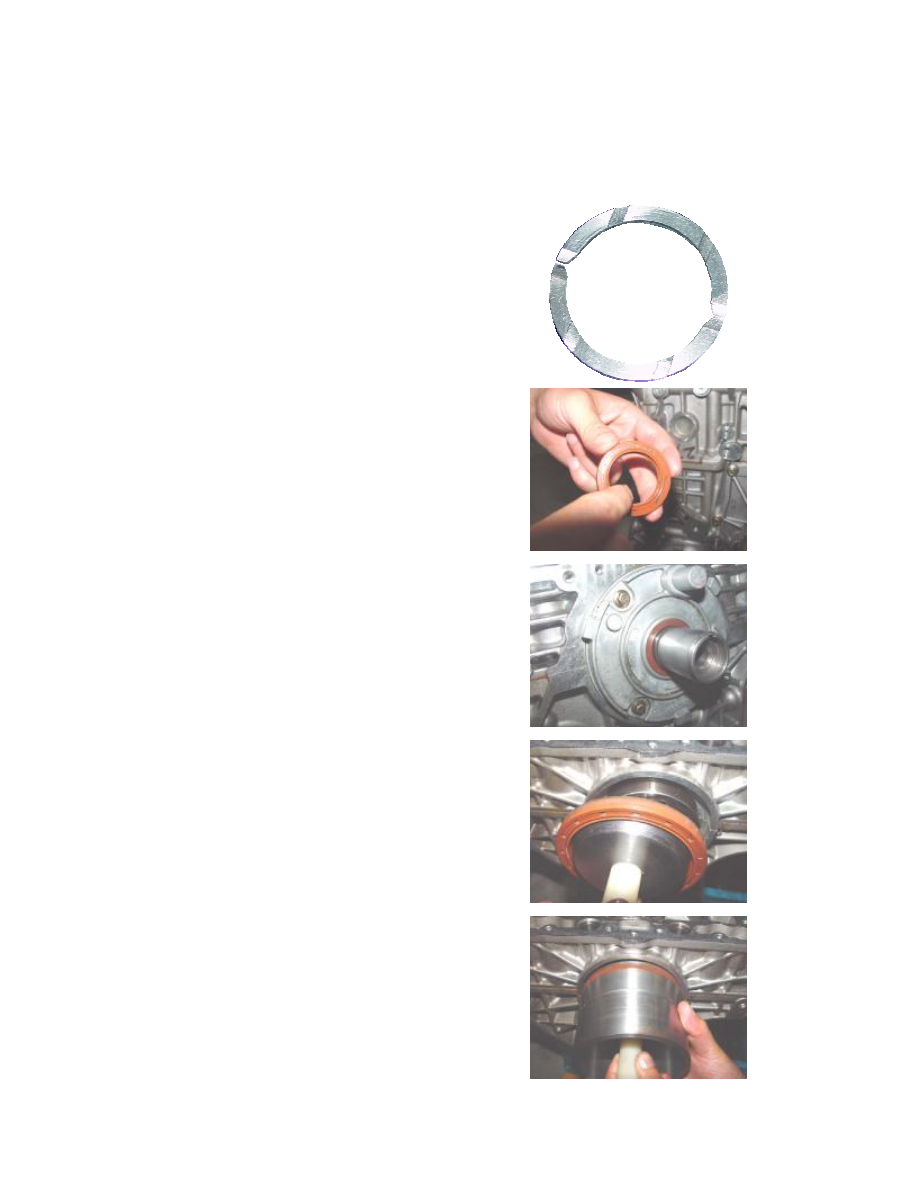

following matters. 1. Installation of crankshaft thrust

sheet.

When  installing  the  crankshaft  thrust  sheet,  leave

the side with oil groove outwards.







2. Installation of crankshaft front oil seal

2.1  Clear  smudge  on  oil  seal  seat  ring,  and  then

apply a layer of lubricant on the seat ring.

2.2 Apply a layer  of engine lubricant on the oil seal

lip.





2.3  Enclose  the  new  oil  seal  with  lubricant  applied

into  the  special  tool.  Press  the  special  tool  against

the oil seal seat ring and softly strike to compact.





3. Installation of crankshaft rear oil seal

3.1 Clean the oil seal seat ring. Dip engine oil with a

piece of gauze and then use it to clear the impurities

inside the oil seal seat ring.

3.2  Apply  a  layer  of  engine  oil  uniformly  on

crankshaft  rear  oil  seal  lip  and  a  little  engine  oil

uniformly on outer ring of oil seal. Envelope the oil

seal  onto  the  special  tool  and  then  press  it  into  the

oil seal seat ring.







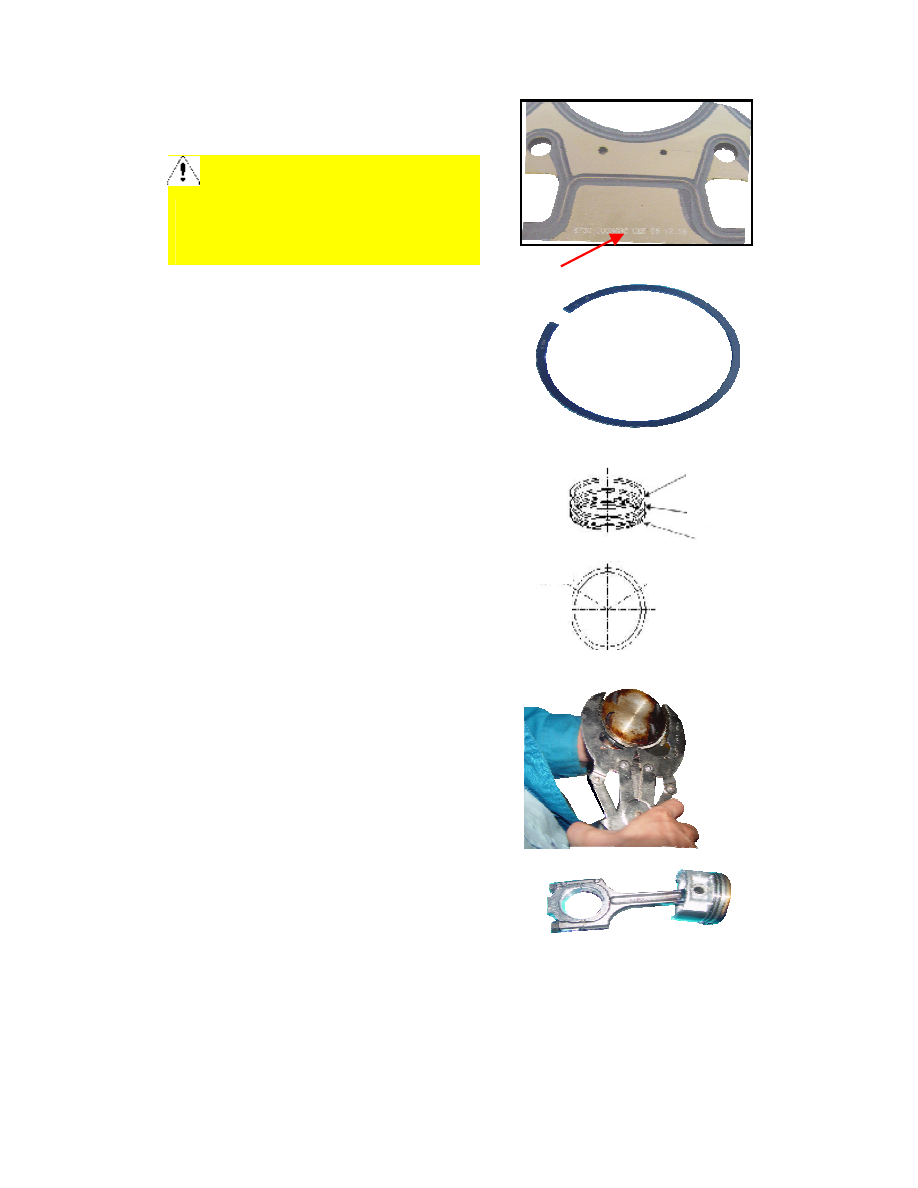

4.  When  installing  cylinder  cushion,  install  it  with

the side with word up.



Note:

The cylinder  cushion has been applied with

sealant,  so,  providing  that  the  cylinder  head  or  cylinder

block  has  been  disassembled,  be  sure  to  replace  the

cylinder cushion.



5.  When  installing  piston  ring,  remember  to  leave

the side of the second ring with word up.





6.  The  opening  position  of  the  piston  ring  during

installation is as shown in the figure.





7.  The  label  on  piston  head  prompts  direction  and

position of installation.

8. Use a special tool to install the piston ring.





9. When installing connecting rod bearing shell, pay

attention to installation mark.





First ring

Second ring

Oil ring

First ring

Second ring

Front    Liner ring

Rear

Lower blade

Upper blade

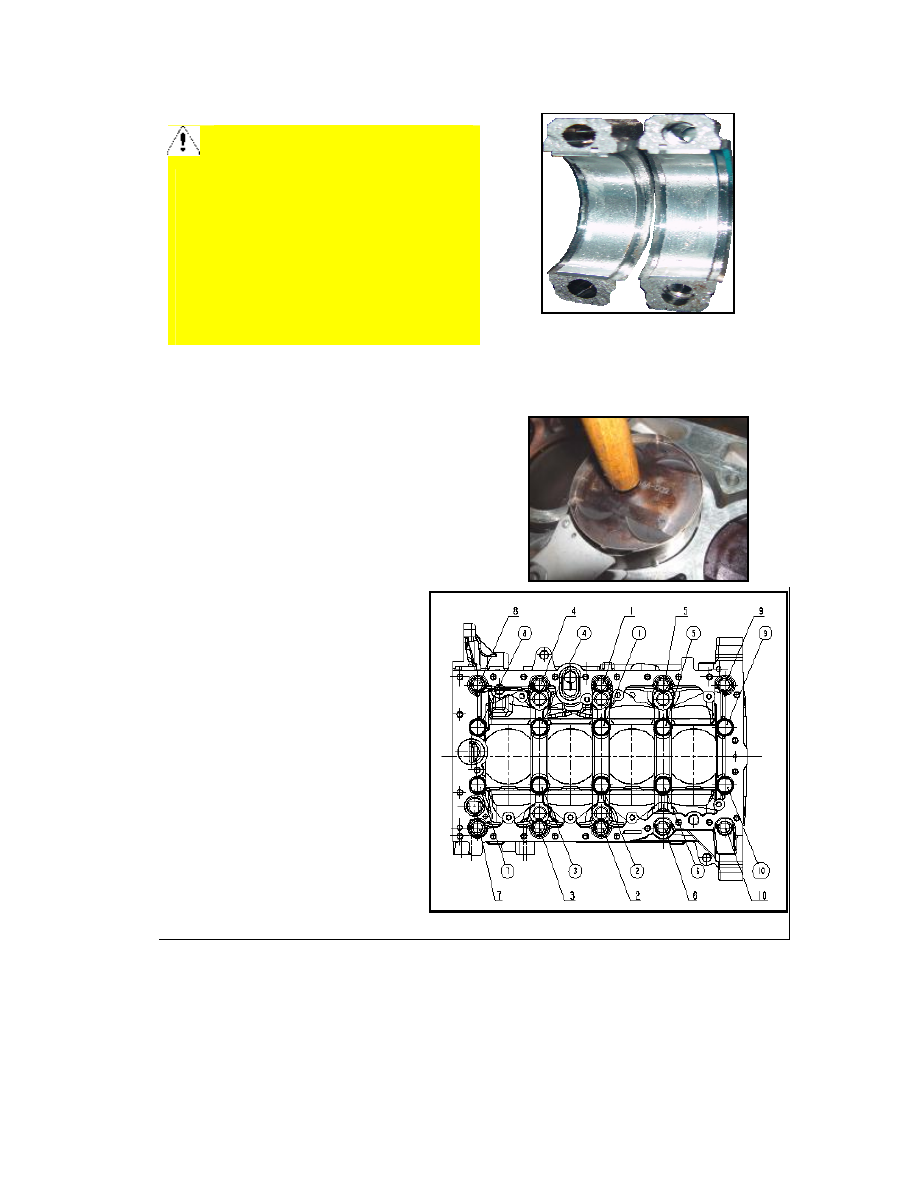

10. Method for shell matching.

The tightening torque for installing the fixing bolt of

connecting rod bearing is 25±3Nm (then turn 90±5°

clockwise).

Note:

The  machining  technique  for  connecting

rod and connecting rod shell  cap adopts Instantly

Swell  and  Break  machining  method,  so,  each

machined  surface  maintains  the  shape  of  original

material.  When  installing,  keep  any  sundries  out

of  this  machined  surface.  In  addition,  only  the

two machined surface of the same connecting rod

can completely engage.





11.  Use  the  piston  installation  special  tool  to  install

the piston.





12. Tighten the  fixing bolt  of  connecting

rod bearing cap.

Tightening torque:

First  time:  25±3Nm.  Second  time:  turn

90±5 °.

13. Install the  main bearing cap and then

follow the order as shown in the figure to

tighten the bolt.

Tightening torque:

First time: 45±5Nm.

Second time: turn 180±10°.



14.  Tighten  the  fixing  bolt  of  main

bearing cap and cylinder block.

Torque: 20+3 Nm.
