2. Preparations



Tools: Ratchet wheel, ratchet lever, 13#, 14#, 16#, 18#, 19#, 8#,

30# socket, 10#, 13#, 14#, 16# ring wrench, vice,

torque wrench, measure ruler..

Accessories: brake fluid

3. Notices



3.1  Please  wear  necessary  labor  protection  supplies  to  avoid

accidents.

3.2 The brake liquid is one toxic liquid. In event of contact with the

skin or eyes due to carelessness,  flush with a great amount of water

and if necessary call for medical treatment timely.

3.3  The  scrapped  brake  liquid  should  be  accommodated  in  the

container. It’s  prohibited to  drain it  into  the  sewage system  or stack

with other household garbage.

3.4 Do not  depress the brake pedal nor move the vehicle during the

removal/installation operation.

3.5 Do not  make the friction lining or brake disc come contact with

the oil substances, which will impair the braking effects.

4. Removal and Overhaul



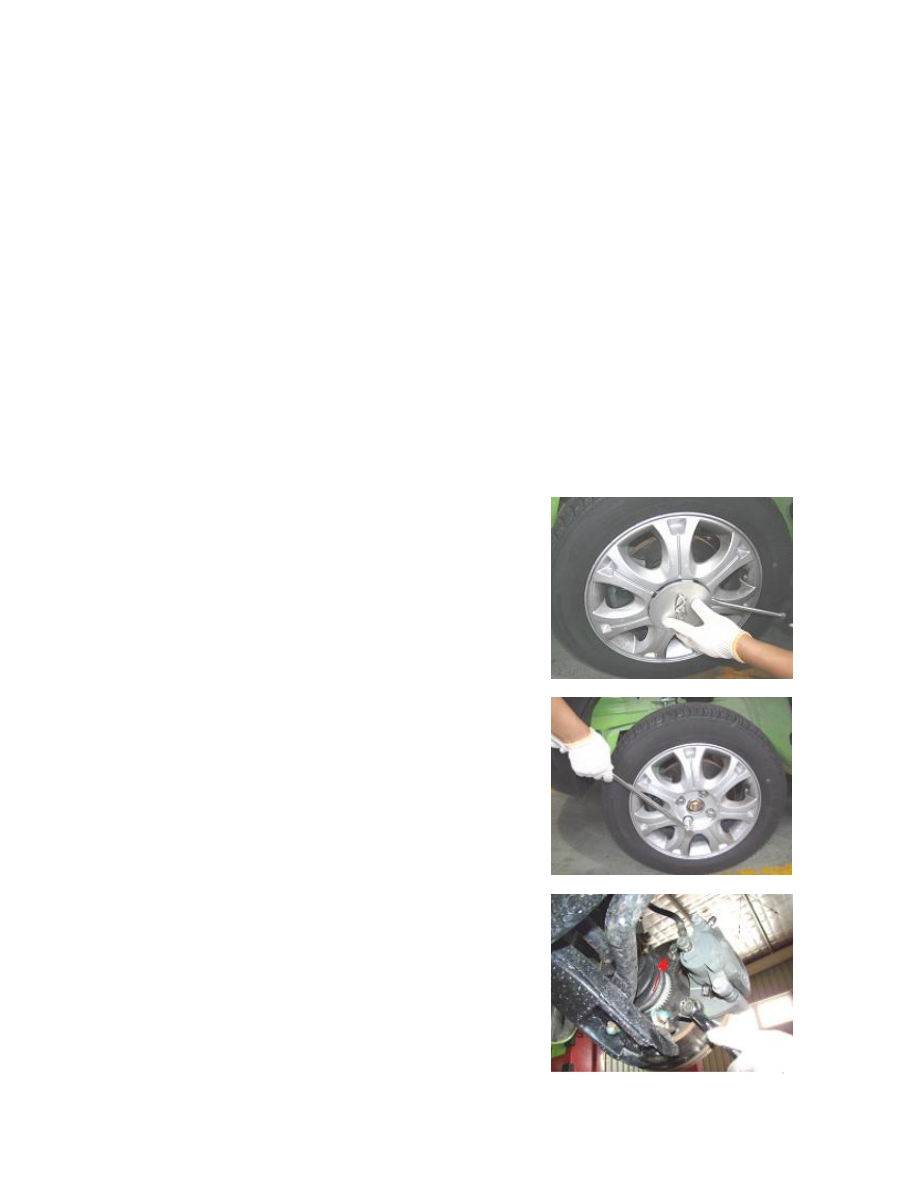

4.1  Remove  the  protective  cover  from  the  tire  rim  with  slotted

screwdriver.











4.2  Remove  the  tire  fixing  nuts  with  19#  torque  wrench  or  vehicle

attached tool and remove the tire.

Torque: 110±10 Nm.













4.3 Lift the vehicle with elevator.

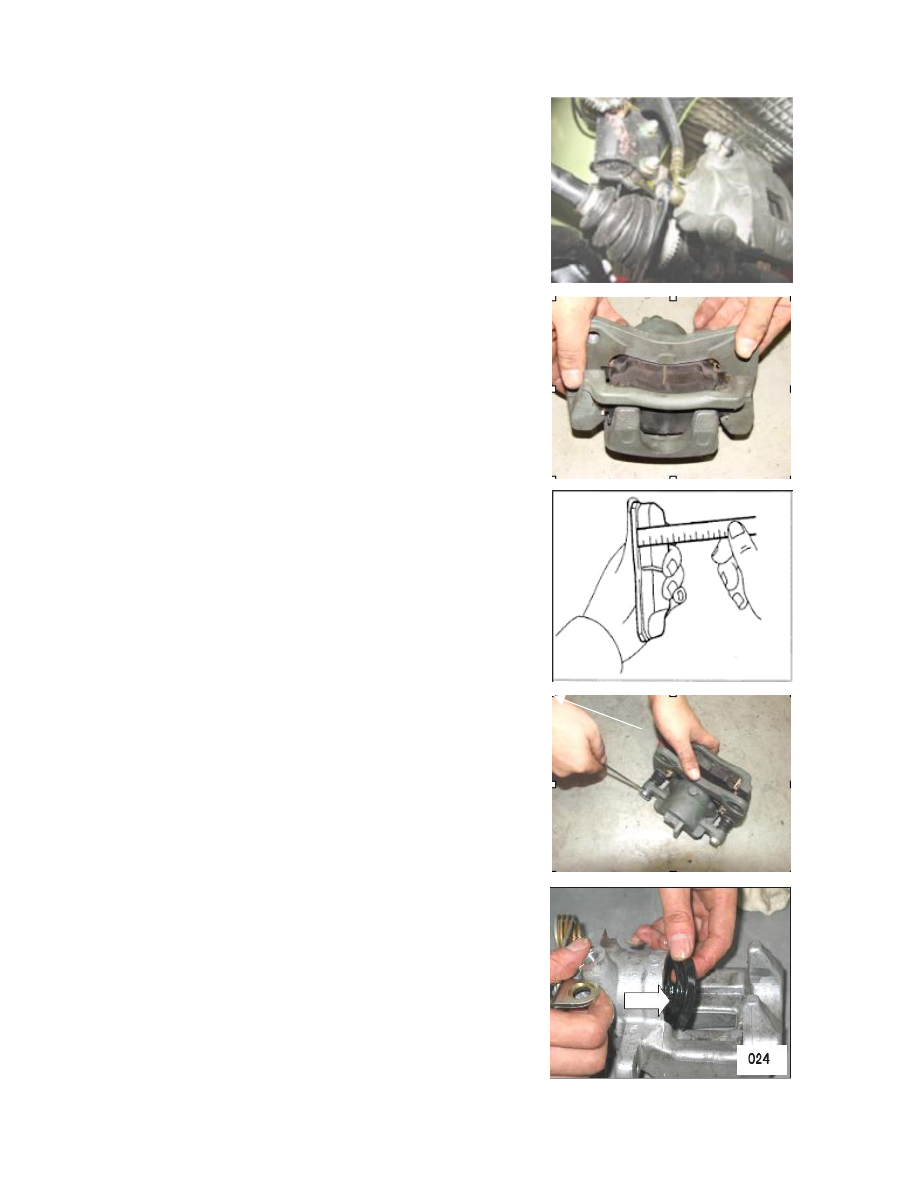

4.4 Remove the 2 nuts (upper and lower) from

the brake calliper and steering joint with 18# wrench.











4.5 Remove the nuts from brake hose with 13# wrench.

Notice: The brake liquid is one toxic liquid. Do not splash the brake

liquid to the clothes or skin during the removal of the brake hose.

Torque: 16±3 Nm.











4.6 Pull out the brake disc with hand.



















4.7 Measure the thickness  of  friction  lining.  If below 3mm, replace

timely in pairs.















4.8 Remove the brake calliper and brake pump with 14# wrench.

















4.9  Remove  the  dustproof  seal  and  check  for  the  damage  of  the

dustproof  seal.  If  necessary,  renew  the  dustproof  seal.  Clean  the

contact  surface  of  the  brake  piston  and  apply  with  one  film  of

silencing grease.

Notice: It's prohibited to make the  dustproof seal come  contact with

the silencing  grease,  which  will  cause the swelling  of  the  dustproof

seal.













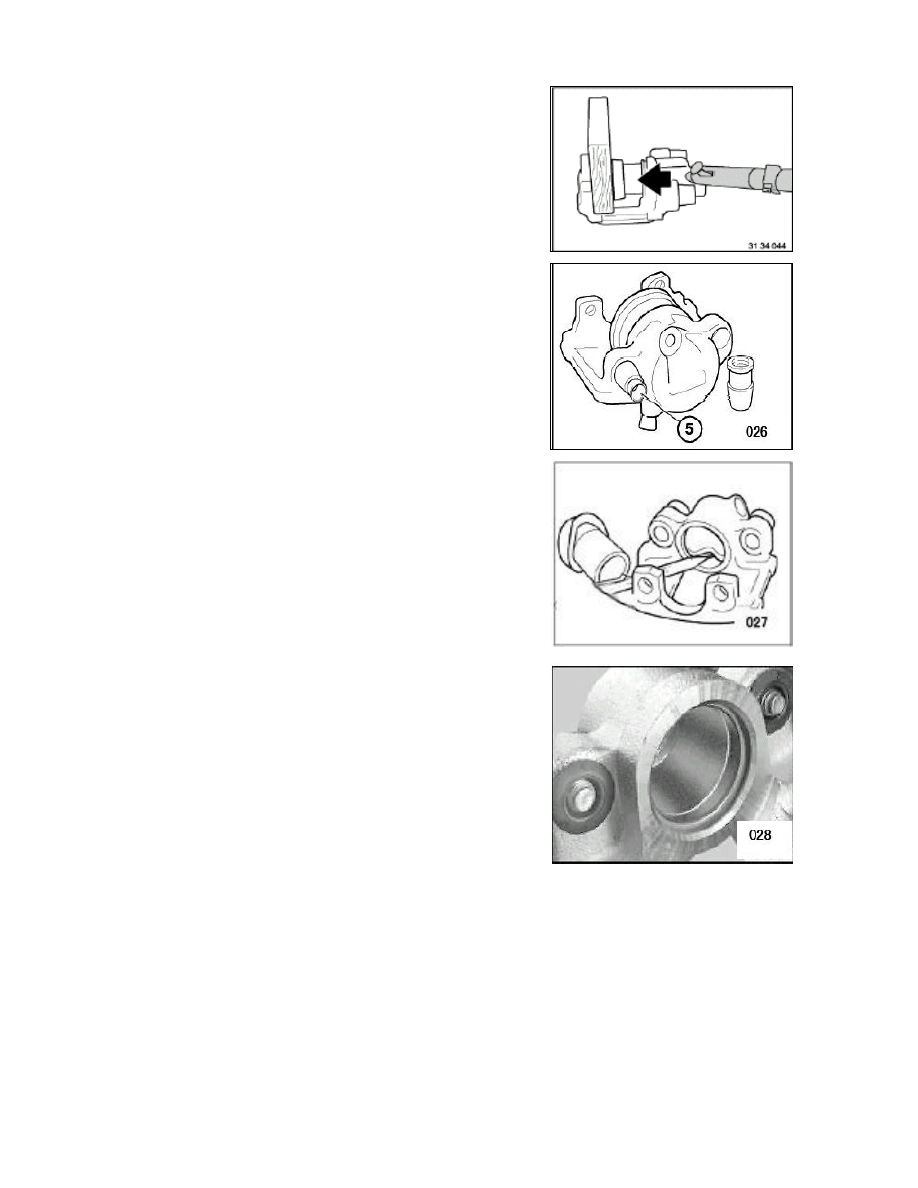

4.10 Remove the piston. Prepare one wood board to hold the piston

and  place  the  wood  board  between  the  piston  and  the  wall  of  the

brake calliper. Press out the piston with the compressed air carefully

through  the  connecting  bore.  Place  the  guard  plate  (such  as  hard

wood) at the notch of the brake calliper to protect the piston.

Notice:  Do  not  hold  the  piston  with  fingers  –  danger  of  clamping!

The  brake  calliper  piston  is  prohibited  from  removal  at  will  and

should  be  removed/installed  only  by  professionals  or  under  the

guidance of the professionals.



4.11  Check  the  guide  sleeve.  The  guide  sleeve  should  move

smoothly  and  freely  when  pushed  with  hand.  Replace  the  guide

sleeve  in  event  of  jamming  or  stiffness.  Notice:  Apply  the

lubricating grease onto the guide sleeve during assembling.









4.12 Remove the seal ring carefully with the plastic needle, clean the

brake  cylinder  and  components  with  alcohol  and  blow  dry  with

compressed  air.  Carefully  check  the  surfaces  of  brake  cylinder,

piston, and  flange. It’s prohibited to  conduct the  machining process

on the brake cylinder and piston.









4.3  Installation  of  brake  branch  pump:  Apply  one  film  of  brake

cylinder  cream  onto  the  cylinder  body,  plunger,  and  seal  sleeve.

Attach the seal ring onto the circular groove at the rear of the brake

cylinder. Attach the dustproof seal ring onto the front circular groove

and press it in completely.











4.14  The  area  between  the  dustproof  seal  ring  and  the  brake  clamp

housing  must  be  kept  dry.  It  should  be  kept  away  from  the  brake

cylinder  cream  or  the  brake  liquid,  in  order  to  ensure  the  correct

position of dustproof seal ring.

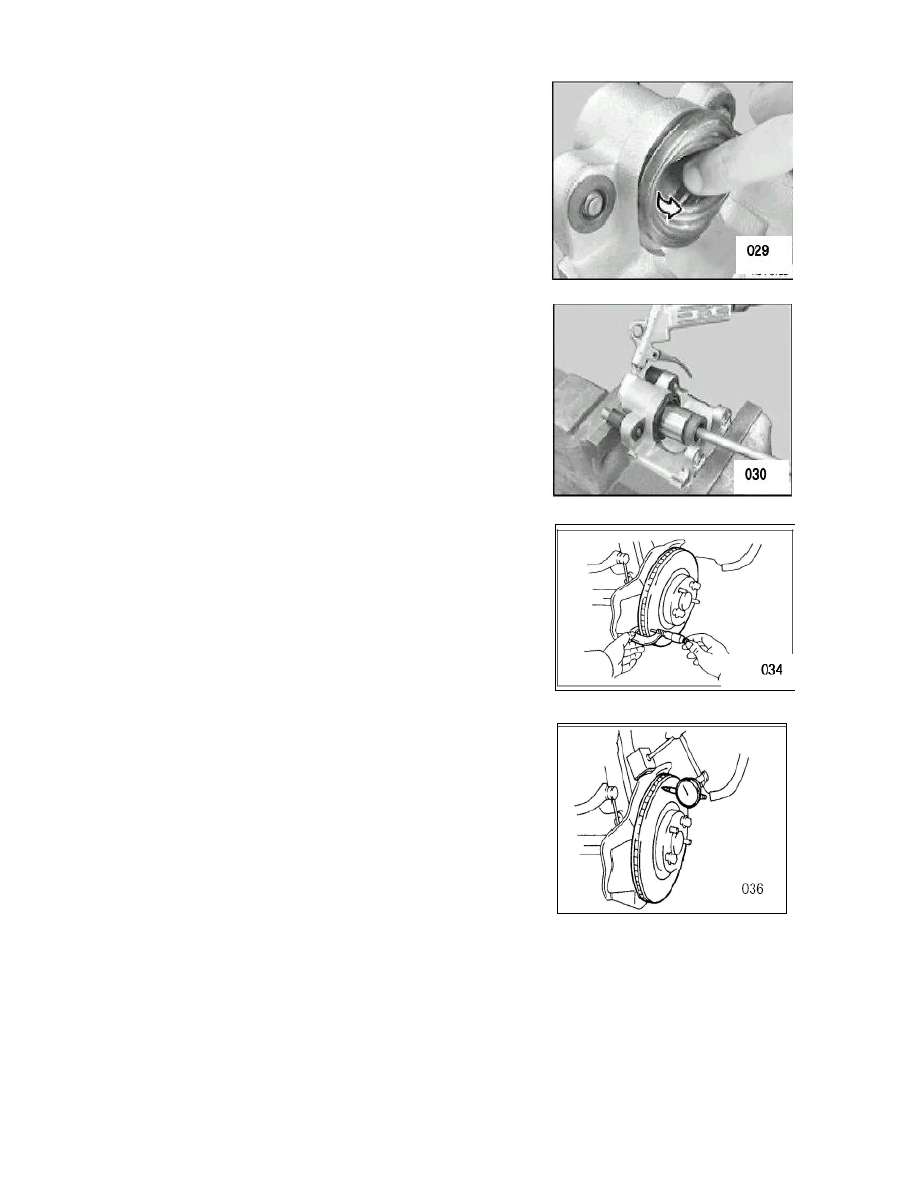

4.15  Secure  the  brake  piston  with  the  reinforcement  parts  available

in market and press it onto the dustproof seal ring slightly. Blow the

dustproof  seal  ring  with  compressed  air  (up  to  3.0bar)  to  attach  the

piston ring onto the piston.

Notice: Dip the dustproof seal ring and piston with brake

liquid to facilitate the passing of the seal ring.









4.16  (Checking  of  brake  disc)  Check  the  thickness  of  brake  disc.

Replace the brake disc if the thickness is less than the min thickness.

Notice: The two brake discs at the same axle should be replaced at a

time.  The  friction  linings  must  be  replaced  following  the

replacement of the brake discs.









4.17  Check  the  max  run-out  of  the  end  surface  of  brake  disc  with

dial gage. If above 0.03mm, replace it. (Provided that the brake disc

thickness  is  guaranteed,  it  may  conduct  the  proper  machining  to

meet with the max run-out.)









4.18  Installation  of  other  portions  with  reference  to  the  Removal

Procedure.
