7. Installation & Adjustment of Headlights

7.1. Installation Steps for the Headlights
The installation steps of headlights are reverse to those for removal.
7.2. Functions of Headlights

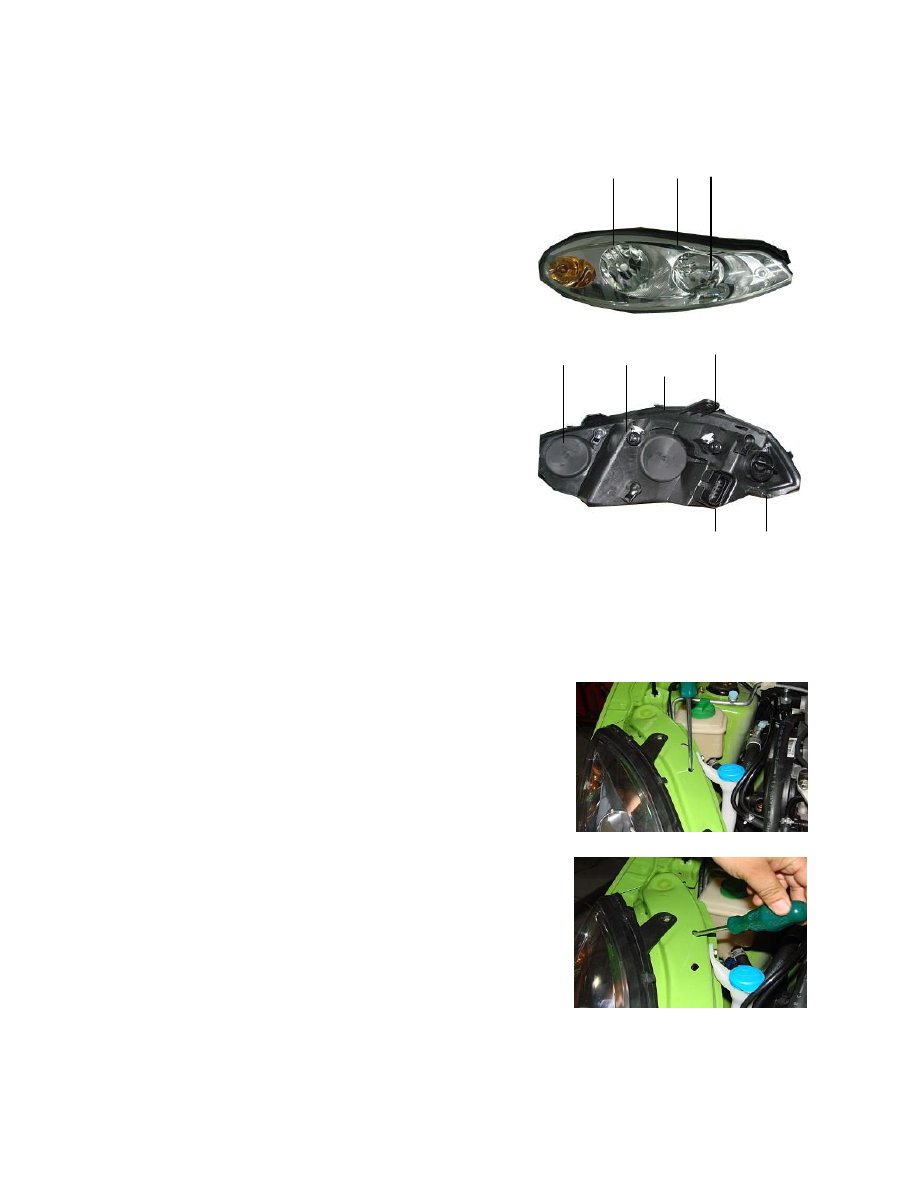

7.2.1. Front view
See right figure:
1

High beam light

2

Position light

3

Low beam light

4

Turn light

7.2.2. Back view
1

High beam light holder

2

High beam adjusting nut

3

Low beam light holder

4

Low beam adjusting nut

5

High beam, low beam, position and turning light plugs

6

Turning light holder


8.3. Adjustment of Headlights
8.3.1  Pay  attention  to  law  and  regulations  and  verify  the  following
items before adjustment:

1).  The  tire  air  pressure  should  comply  with  the  related
standard;
2).  Vehicle  is  unloaded  (except  for  spare  tire  and  equiping
tools, and include driver’s weight for sedan);
3).  The  vehicle  should  be  parked  on  level  and  smooth  road  or
field;
4). The matched mirror surface of the headlight should be fresh
of dirt;
5).  The  power  supply  should  work  normally  and  the  bulb
should be properly installed.

8.3.2.  Insert  a  cross  head  screwdriver  into  related  adjusting  hole  to
adjust the light.





1

2  3

4

5

6

4

3

2

4

8.  Installation  &  Adjustment  of  Front  Fog
Lights

8.1. The installation of front light
The  installation  steps  of  front  fog  light  are  reverse  to  those  for
removal.
8.2. The adjustment of the front fog lights
The front fog lights can be adjusted by turning the device with your
hand or a cross head screwdriver.





9. Installation of Tail Lights

9.1. Installation steps of the tail lights
The installation steps of tail lights are reverse to those for removal.

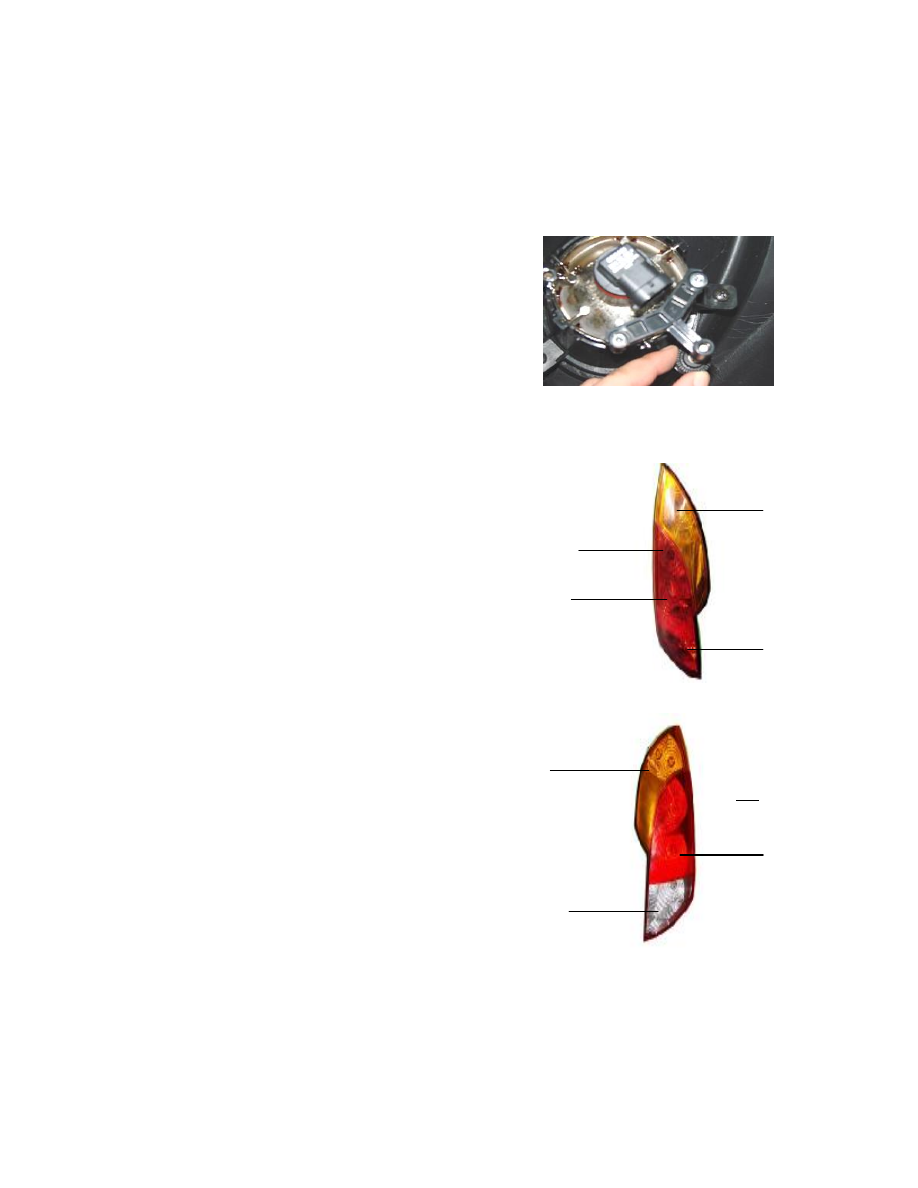

9.2. The functions of the tail lights
9.2.1. Front view
See right figure:
1). Left-rear turning light (21w)
2). Brake light (21w)
3). Position light (5-21w)
4). Rear Fog Light (21w)



See right figure:
1). Right-rear turning light (21w)
2). Brake light (21w)
3). Position light (5-21w)
4). Reverse indicator (21w)



3

4

1

2

1

2

3

Chapter VI Removal and Installtion of Vehicle Ceiling

1. Preparations

Tools: sleeve wrench, cross head screwdriver, flat head screwdriver

2. Notes

2.1.  During  the  removal  and  installtion,  make  sure  to  apply  proper
force and no violent operation is allowed.

2.2.  During  removal  and  installation  of  the  inner  decoration  parts,
make sure to protect the decoration parts from being scratched.

3. Removal and Installation of Sun Visor

3.1. Removal Steps

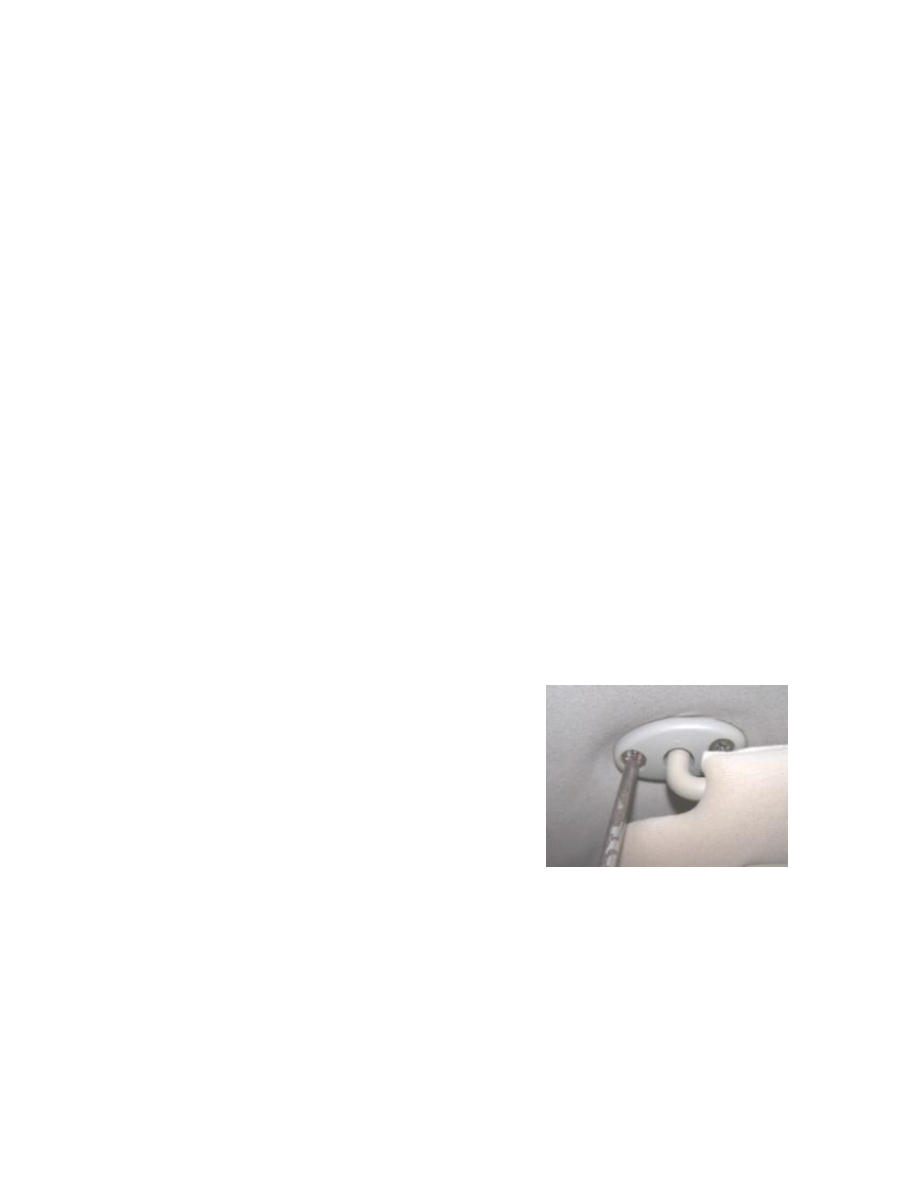

3.1.1.  Use  a  cross  head  screwdriver  to  loosen  off  the  screws  in  the
sun  visor  on  the  left  of  the  driver’s  cab,  and  disassemble  the  sun
visor.
As shown in the figure:
Torque: 3±1Nm












3.1.2. The removal steps  for the right sun  visor are reverse to  those
for removal of the left one.

3.2. Installation Steps

The installation steps are reverse to those for removal.





4.  Removal  and  Installation  of  Vehicle-top
Armrest

4.1. Removal Steps

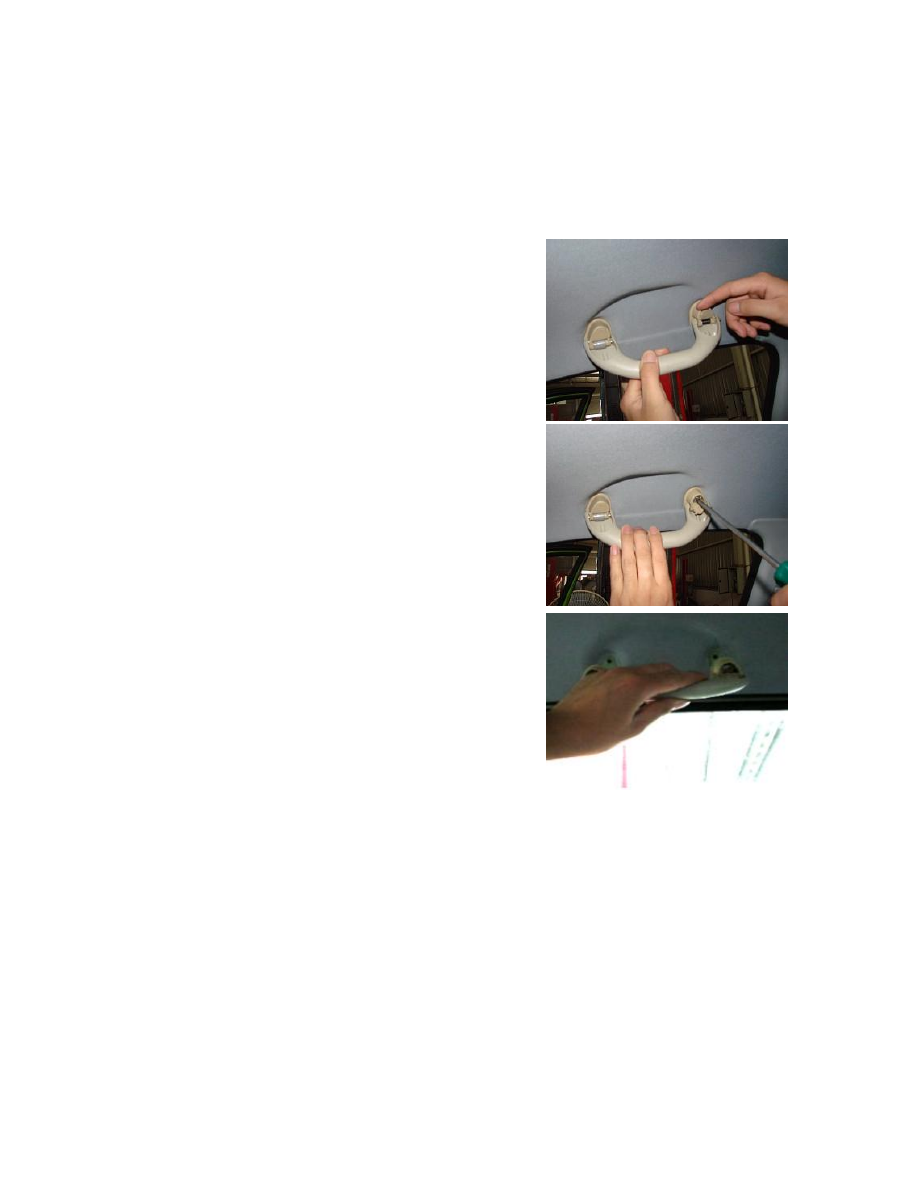

4.1.1. Open the ceiling armrest screw cover over the co-driver’s seat
by hand, and then use a cross head screwdriver to loosen off the left
and right fixing screws.
As shown in the figure:
Torque: 9±3Nm














4.1.2. Remove the ceiling armrest.











4.1.3.  The  removal  of  other  ceiling  armrests  can  follow  the  above
steps.

4.2. Installation Steps

The installation steps are reverse to those for removal.
