Chery QQ6 (S21) / S12LHD. Manual - part 134

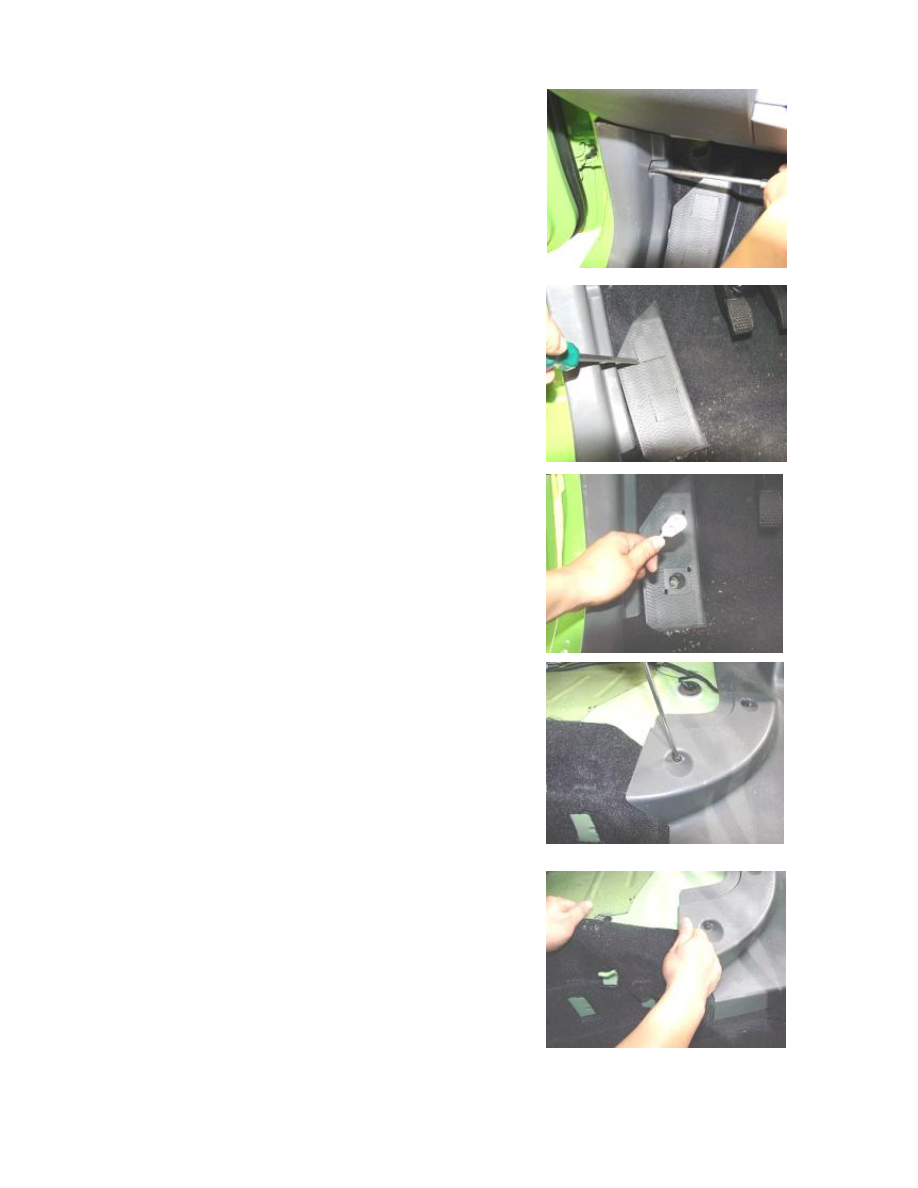

1.5.  Use  a  flat  head  screwdriver  to  pry  up  the  top  cover  of  footrest
plate.







1.6. Use a 10# wrench to remove the footrest plate covers
Installation Torque: 7±1N.m







1.7. Remove the rear seat cushion (See Removal of Seats)
Use  a  cross  head  screwdriver  to  remove  the  left  shield  of  the  rear
seat cushion.







1.8. Take down the vehicle vehicle carpet by hand.






2. Installation Steps

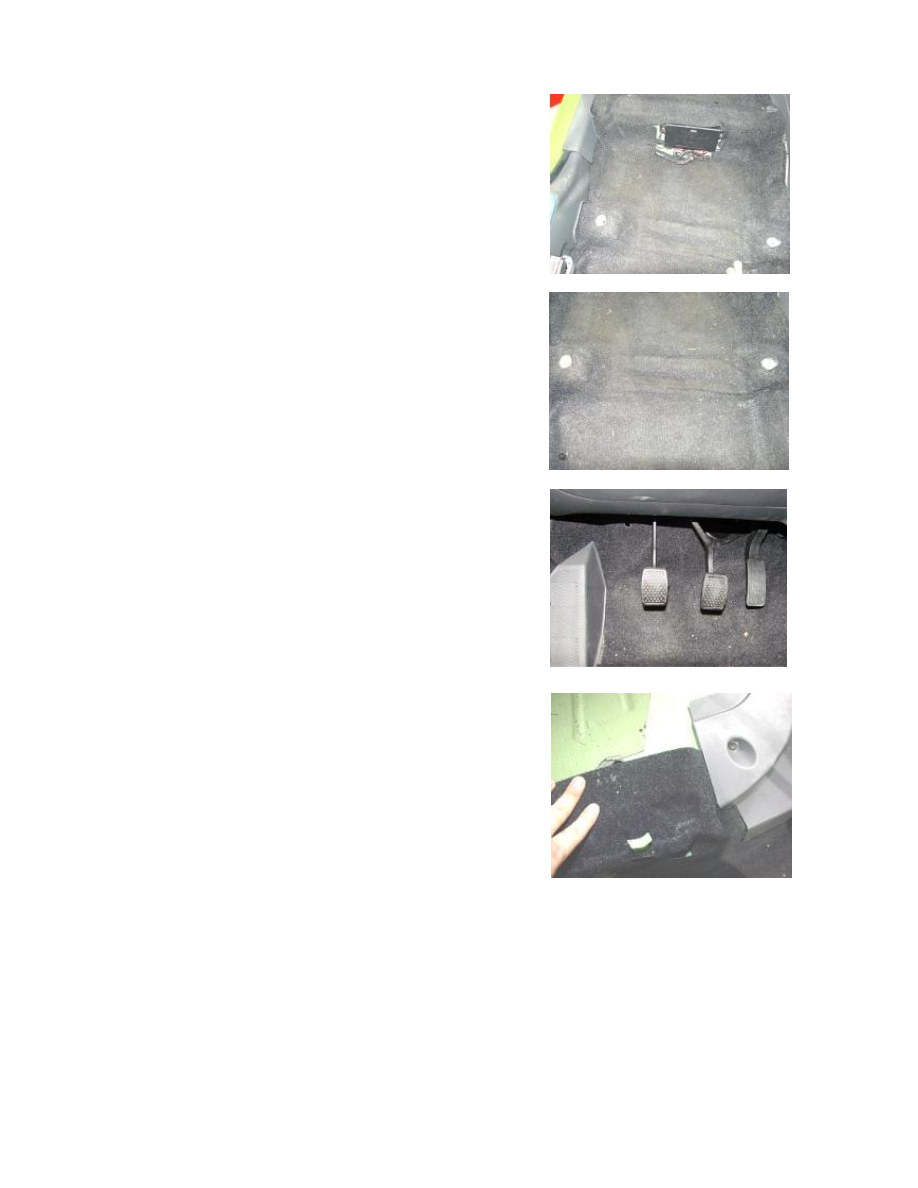

2.1.  Put  the  vehicle  vehicle  carpet  inside  the  vehicle,  and  take  out
the  harness  connected  with  the  seats,  and  then  press  the  vehicle
vehicle carpet besideds the middle passage tightly.





2.2. Keep the seat holes visible.








2.3. Spread the vehicle vehicle carpet till it gets to the footrest plate
and press it tightly.








2.4. Spread the left-rear part of the  vehicle  vehicle carpet according
to  the  shape  of  the  vehicle  floor,  keep  the  installation  holes  of  the
left-rear  seats  visible,  and  spread  and  press  the  rear  part  of  the
vehicle vehicle carpet according to the shape of the vehicle floor.



V. Removal of Damping Mat

1. Removal Steps

1.1.  Remove  the  vehicle  vehicle  carpet  (See  Removal  of  Vehicle
Vehicle carpet).

1.2. Take down each damping mat.






2. Installation Steps

2.1. The installation steps are reverse to those for removal.
2.2.  Notes:  When  installing,  sort  out  the  harness,  and  at  the  same
time  the  damping  mat  should  fit  well  with  the  vehicle  body  plate
work.




Chapter III Removal & Maintenance of Vehicle Doors

I. Removal, Installation & Maintenance of Front Doors

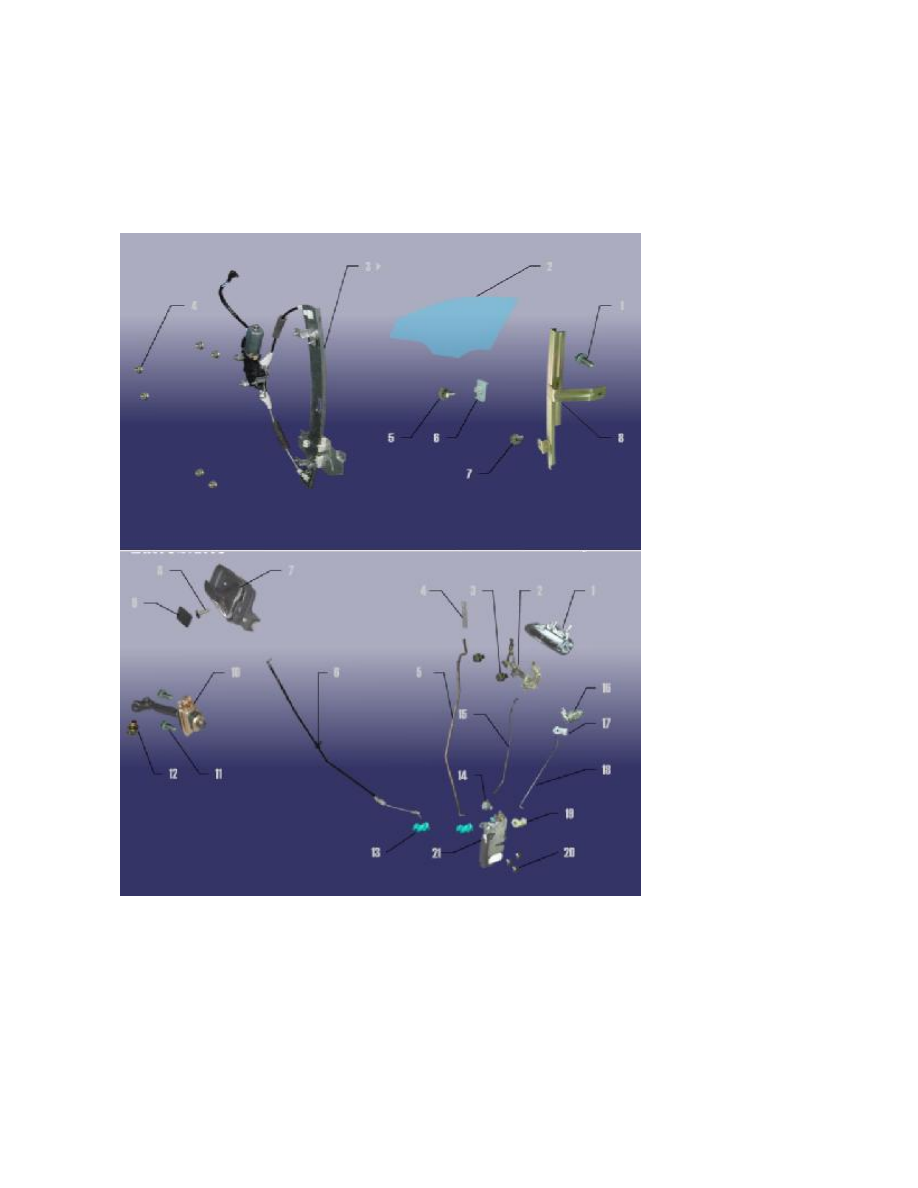

1. System Constitution Diagram





2. Preparations

Tools: flat head screwdriver, cross head screwdriver, 10#, 13# sleeve, wrench and pliers.
