Chery QQ6 (S21) / S12LHD. Manual - part 131

3.2. Installation Steps

The installation steps are reverse to those for removal.
Installation  notes:  Is  the  lock  column  deformed?  Is  the  riveting
adequate?  Is the lock  jacket  on the trunk  in good  condition? Or can
the lock tongue open and shut freely?

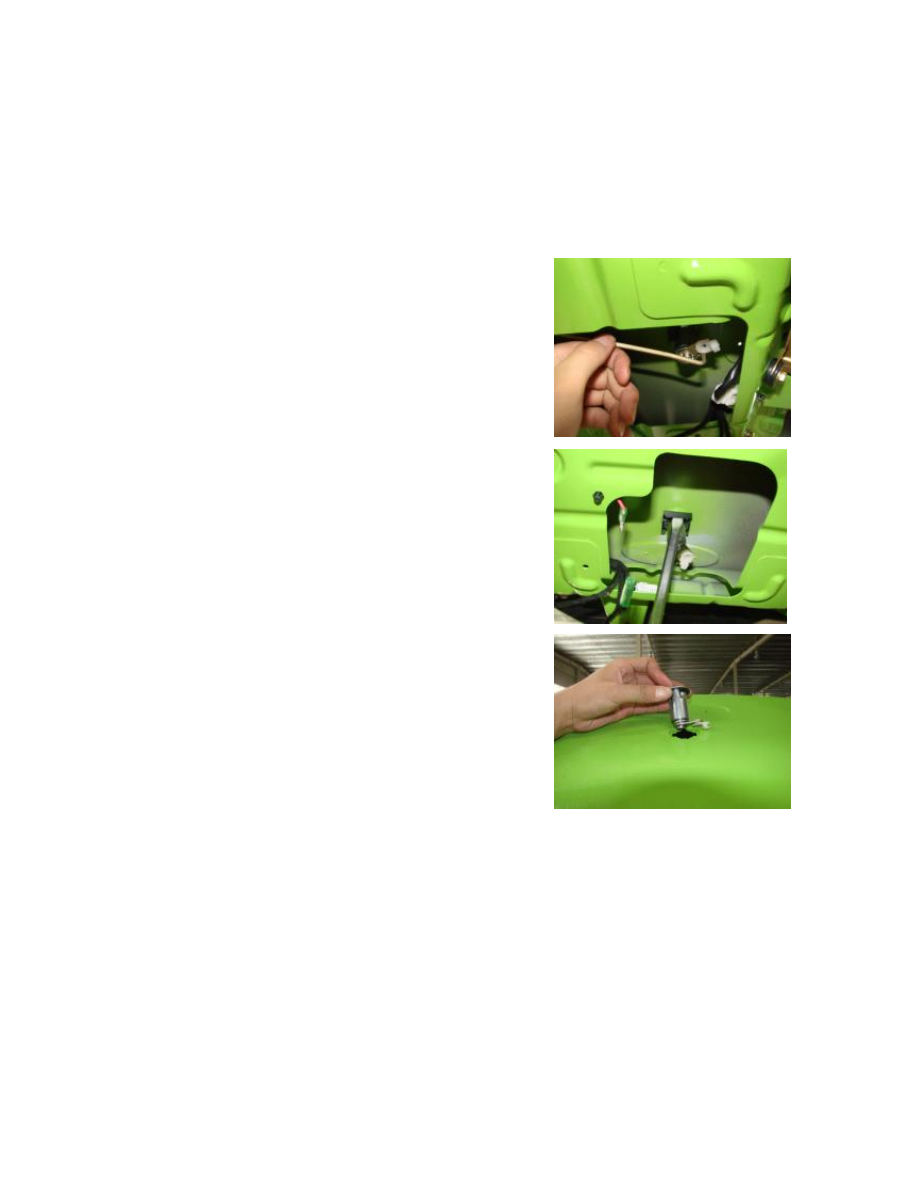

4. Removal of Trunk Lock Cylinder



4.1. Removal Steps

4.1.1. Disengage the hitch bar from the lock core.







4.1.2. Pry open the clip on the lock core with a flat head screwdriver.








4.1.3. Push up the lock core to take it out.
Note: Do not throw away the washer of the lock core.









4.2. Installation Steps

The installation steps are reverse to those for removal.
Pay  attention  to  assemble  it  to  its  correct  position  and  joint  to  door
plate work.

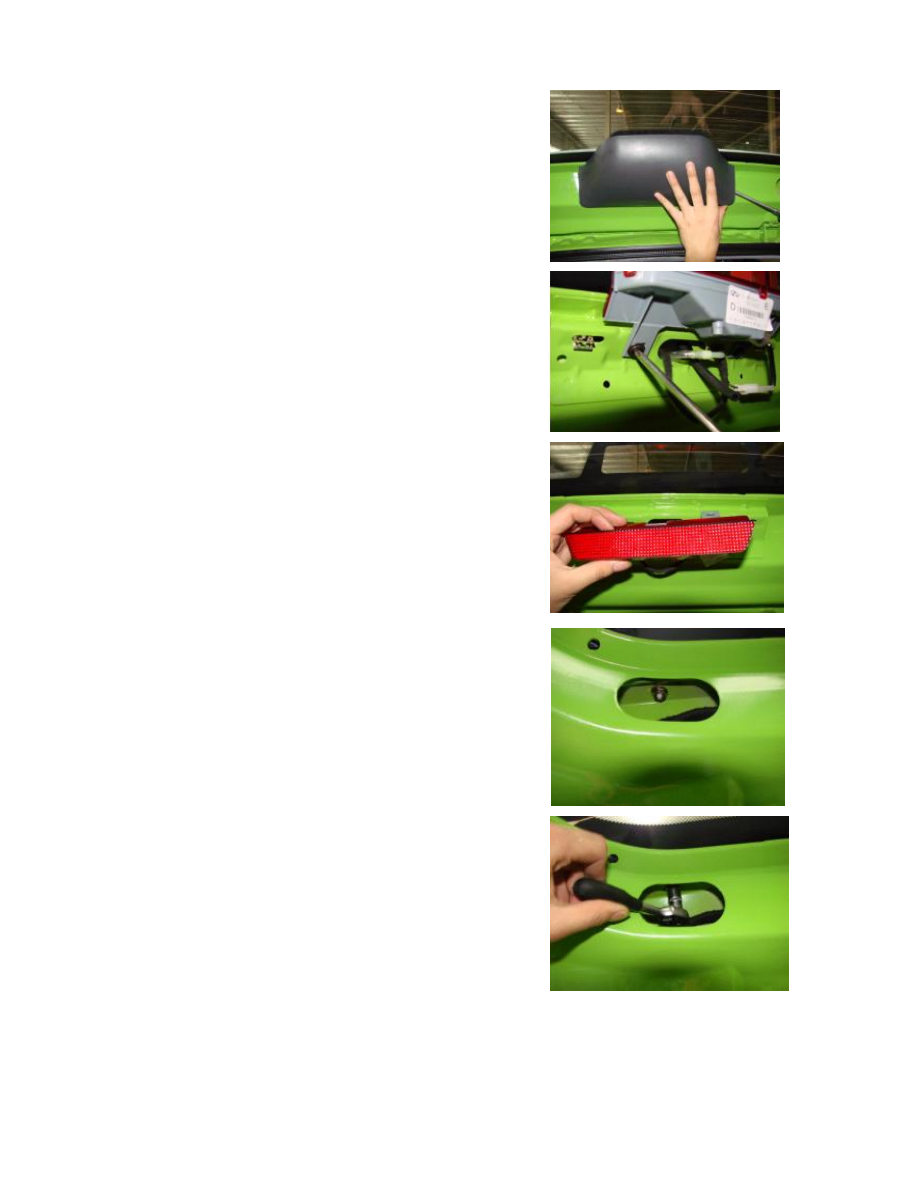

5. Removal of Rear Wiper Nozzle

5.1. Removal Steps

5.1.1. Pry open the shield of the high mount ceiling light with a flat
head screwdriver.







5.1.2. Pull  off the connector, and then use  a cross  head screwdriver
to remove the two screws on the high mount ceiling light and take it
down.















5.1.3. Remove the two nuts on the spoiler with 10# sleeve.






5.1.4. Remove the spoiler.








5.1.5.  Pull  off  the  rear  water  nozzle  (You  can  pry  with  a  flat  head
screwdriver, but try to avoid any paint scratch), and then pull off the
water nozzle hose.







5.2. Installation Steps

The installation steps are reverse to those for removal.
Note:  Water  injection  opening  should  be  opposite  to  wiper  motor
steering shaft.

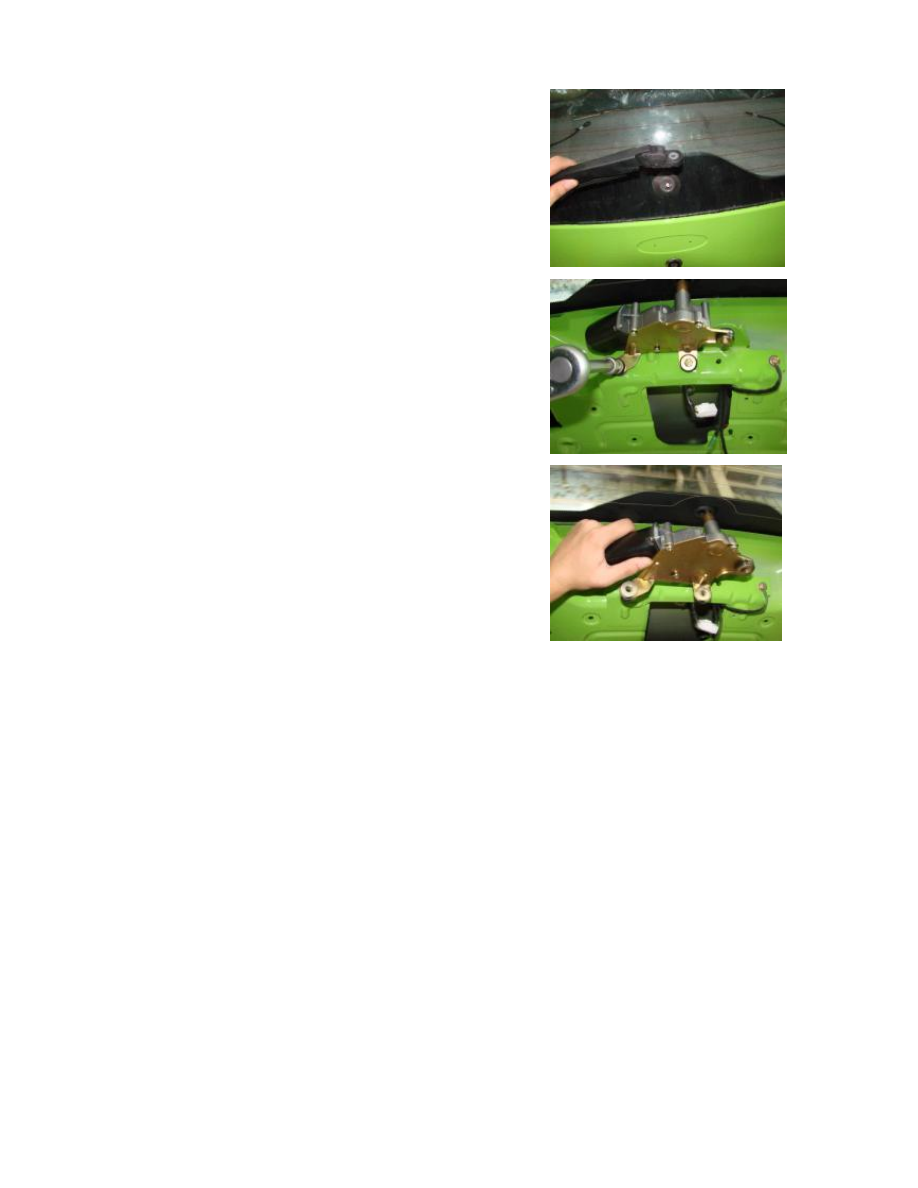

6. Removal of Rear Wiper Motor

6.1. Removal Steps

6.1.1. Remove the rear wiper shield by hand.







6.1.2.  Use  a  10#  sleeve  wrench  to  loosen  off  the  nut  above  the
motor, and remove the rear wiper blade.
Installation torque is 12±2Nm






6.1.3. Remove the three fixing bolts on the rear wiper motor.
Installation torque is 12±2Nm









6.1.4. Remove the motor.










6.2. Installation Steps

The installation steps are reverse to those for removal.
