Chery QQ6 (S21) / S12LHD. Manual - part 83





























Service Manual for Chery

QQ6




(SQR473F Engine-Mechanical)











After Sales Service Department of Chery

Automobile Sales Co., Ltd



CONTENTS

Chapter One Introduction of Characteristics .................................... 4



I. Overview ............................................................................................................................... 4

II. Number Position of the Engine ............................................................................................ 4

III. Connotation of Engine Number .......................................................................................... 4

Chapter Two Specification ............................................................... 6



I. Engine Type and Major Parameters....................................................................................... 6

II. Major Maintenance Parameters of Engine ........................................................................... 7

III. Primary Fit Clearance ......................................................................................................... 9

IV. Engine Primary Tightening Torque Table ......................................................................... 10

V. The Parts where Lubrication are Required during Assembly of Engine............................. 13

VI. The Parts where Rubber Coating are Required during Assembly of Engine .................... 15

Chapter Three Special Tools .......................................................... 16



I. Connotation of Special Tool Number .................................................................................. 16

II. Special Tools Chart ............................................................................................................ 17

Chapter Four Measurement of Cylinder Pressure........................... 20



I. Detection of Cylinder Pressure............................................................................................ 20

1. Measuring process ...................................................................................................... 20

2. Judgment of cylinder pressure value........................................................................... 21

Chapter Five Disassembly of Power-assisted Steering System....... 22



I. Disassembly Procedure........................................................................................................ 22

II. Overhaul............................................................................................................................. 23

III. Installation of the Steering Pump ...................................................................................... 23

Chapter Six Disassembly of A/C Compressor ................................ 24



II. Overhaul of Compressor .................................................................................................... 25

III. Installation procedure........................................................................................................ 25

Chapter Seven Disassembly of Generator ...................................... 25



I. Disassembly Procedure........................................................................................................ 25

II. Overhaul of Generator........................................................................................................ 26

III. Installation Procedure ....................................................................................................... 26

Chapter Eight Replacement of Engine Timing Belt........................ 27



I. Disassembly Procedure........................................................................................................ 27

II. Installation of Timing Belt ................................................................................................. 29

III. Adjustment of Timing (general overhaul) ......................................................................... 30

IV. Adjustment of Timing (minor overhaul) ........................................................................... 30

Chapter Nine Disassembly of Engine Assembly ............................ 31



I. Disassembly Procedure........................................................................................................ 31

II. Installation Procedure......................................................................................................... 39

Chapter Ten Disassembly of Intake Manifold ................................ 39



I. Disassembly Procedure........................................................................................................ 39

Chapter Eleven Disassembly of Cylinder Head.............................. 40



I. Disassembly Procedure........................................................................................................ 40

II. Overhaul of Cylinder Head System.................................................................................... 43

III. Assembly of Cylinder Head Assembly ............................................................................. 45

Chapter  Twelve  Disassembly  and  Installation  of  Oil  Pump  and

Lubrication System ........................................................................ 48



I. Disassembly Procedure........................................................................................................ 48

II. Overhaul of Oil Pump ........................................................................................................ 50

III. Installation Procedure ....................................................................................................... 50

Chapter

Thirteen

Disassembly

of

Crank-Connecting

Rod

Mechanism..................................................................................... 51



I. Disassembly Procedure........................................................................................................ 51

II. Overhaul of Crank-Connecting Rod System...................................................................... 52

III. Installation of Crank-Connecting Rod System ................................................................. 56

















Chapter One Introduction of Characteristics

I. Overview

SQR473F engine is one of the ACTECO series engines that are jointly designed and developed by

Chery  company  and  AVL-a  world  famous  engine  design  company.  This  engine  adopts  such

advanced  technologies  as  overhead  double  camshaft  structure,  4  air  valves,  electronic  throttle

body  and  electronic  accelerator  pedal  etc.  In  terms  of  such  mandatory  standard  indexes  as

emission  and  noise,  this  engine  is  outdoes  national  standard  and  has  reached  overseas  advanced

stage.



II. Number Position of the Engine

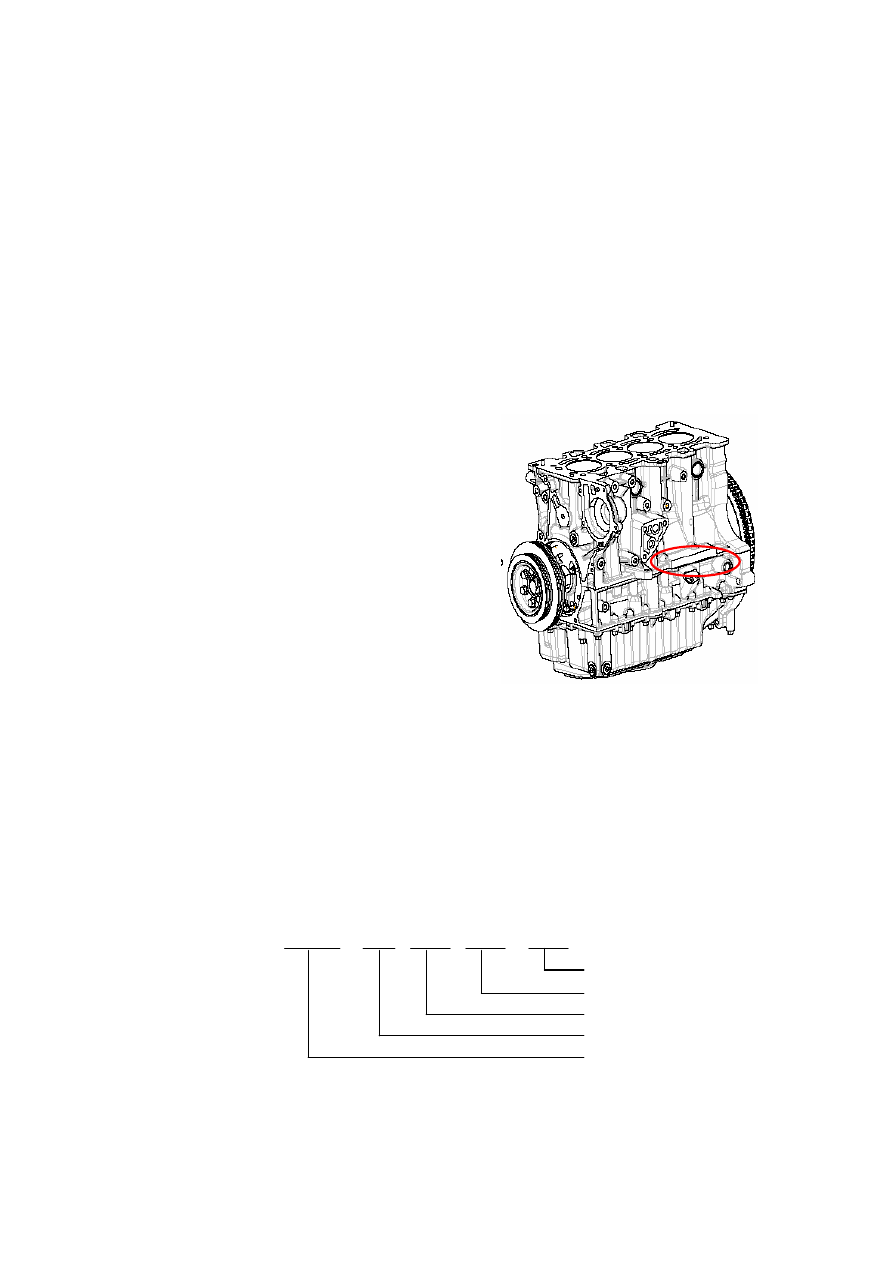

Number  of  the  engine  locates  at  right  side  of  oil  filter

where bearing shell cover and cylinder block join.





III. Connotation of Engine Number

Each engine has a unique number, from which you can know some characteristics and information

of  the  engine.  Engine  model  should  conform  to  requirements  in  GB725  and  is  consisted  of

enterprise  code,  number  of  cylinders  of  the  engine,  bore,  characteristic  code  and  specification

code.

A complete engine model is as follows:


                                        □□□              ○        ○○          □              □















Among which, ○ indicates an Arabic numeral while □ indicates a letter.

The enterprise code is stipulated as SQR;

Number of cylinders of engine is a 1-2 digit integer;

Characteristic code





Cylinder bore

Specification code

Number of cylinders

Enterprise code
