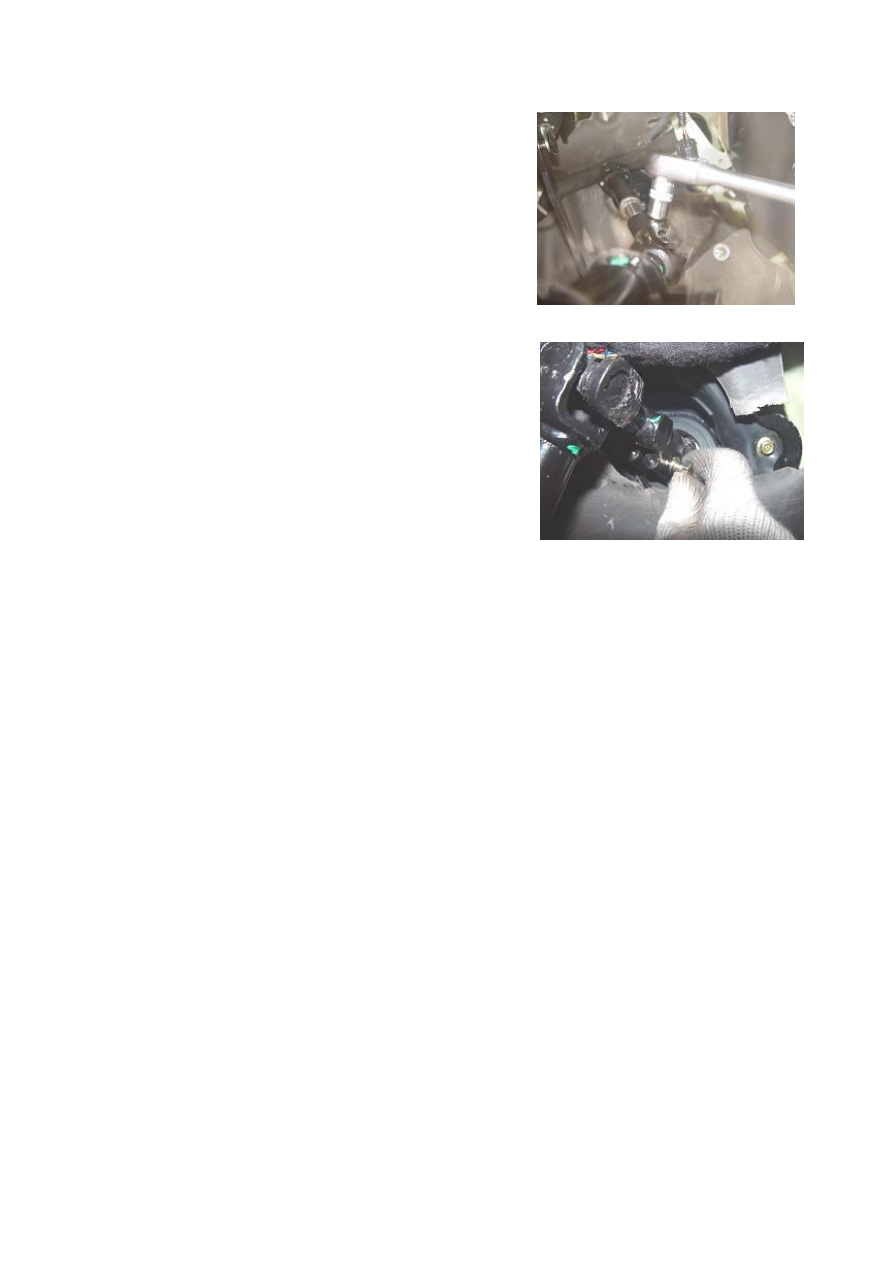

4.16 Remove the connecting nuts of the steering column and

steering universal joint with a 13# sleeve, and then remove the

steering column assy.

Torque: 25±3 Nm













4.17 Take off the connecting bolts from the steering universal

joint and steering wheel. Take out the steering universal joint

assy.



















5. Installation Step

Refer to Removal Step.







































43

III. Adjustment of Clearance of Steering System

1. Maintain vehicle wheel at straight line traveling position;
2. Turn the steering wheel towards the both sides;

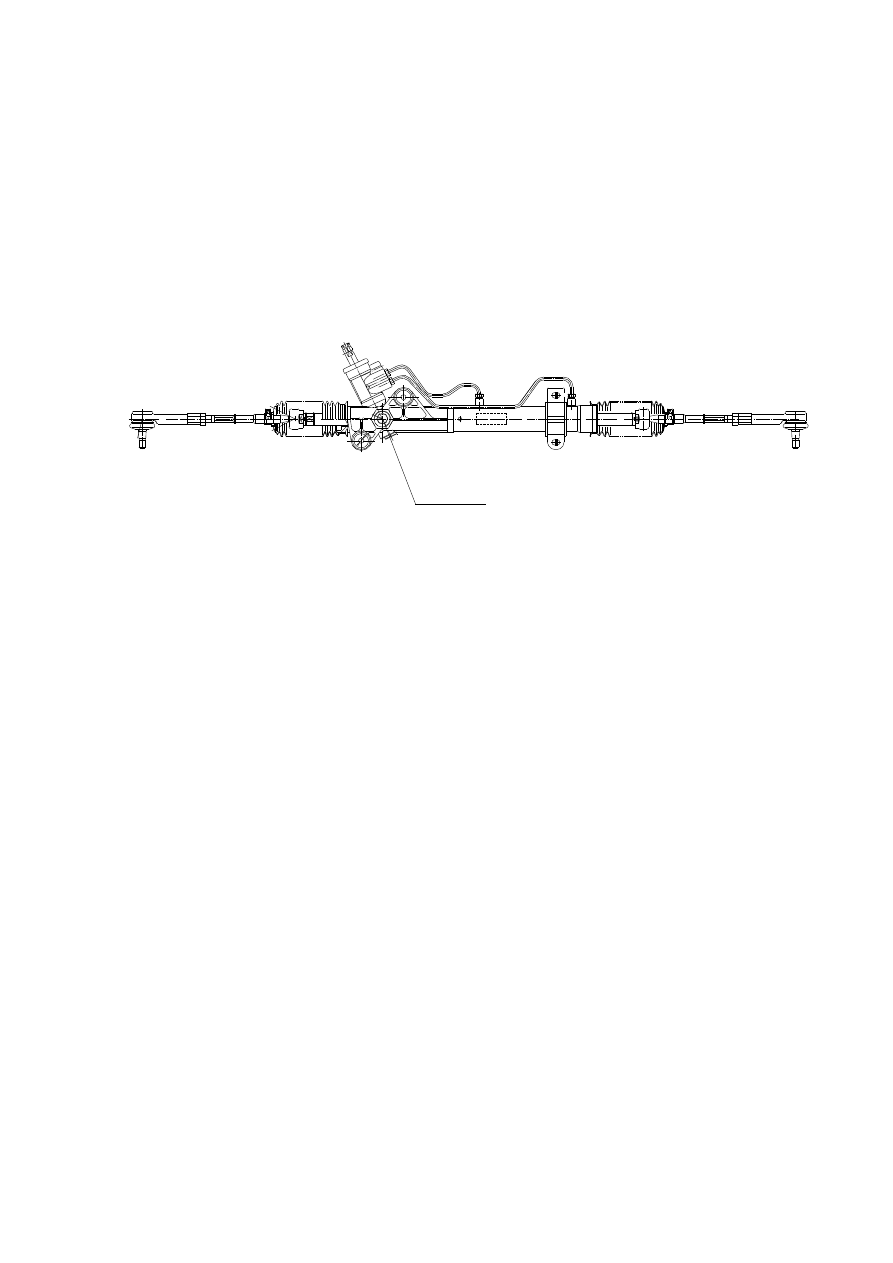

3. If heard steering gear noise, adjust the bolt position as shown in the figure until no impinging
noise is heard while turning steering wheel;
4. Tighten up the bolt for another 1/8 circle (about 45º);
5. Road test;
6. If the steering mechanism can not return to the central position by itself, then loosen the bolt
for 15º;
7. Road test.



















IV. Adjustment of Power Steering System

1.  Correctly  connect  power  steering  oil  pipe,  where  the  tightening  torque  for  the  connector  of
steering gear with oil return pipe, high-pressure oil pipe should be 35±3N.m, and the tightening
torque  of  hollow bolt connecting  high-pressure oil pipe and  power steering  pump shall be 45±
3N.m.  When  filling  power  steering  oil,  it  is  recommended  to  use  special  purpose  vacuum
pumping  oil.  The  specifications  for  filling  power  steering  hydraulic  fluid  and  exhaustion  are
shown as below:

Fill  power  steering  hydraulic  fluid  into  steering  reservoir  assy  to  the  maximum  level,  start

engine at low speed (idle speed) to drive the steering  pump, the steering system will be quickly
full  of  hydraulic  fluid.  In  the  oil  filling  process,  only  let  engine  run  at  idle  speed  to  drive  vane
pump. Meanwhile, continuously add hydraulic fluid to  prevent vane from sucking air due to  oil
level drops.

2. When hydraulic fluid in the oil tank presents emulsification state, or the pump emits excessive
noise (under normal condition, max. noise shall be 80 db), it must carry out exhaustion process.
The exhaustion procedure is described as below:

Jack the front part of the vehicle till two front wheels are hung up, start the engine, turn the

steering wheel to right and left till reach limit position (caution: after come to the limit position,
try  not  to  stop,  even  if  stop,  never  maintain  over  2  seconds).  Repeat  above  action  for  several
times,  until  the  air  in  the  system  is  gradually  exhausted  from  the  oil  reservoir.  In  this  process,
with  the  drop  of  oil  level,  continuously  supplement  hydraulic  fluid  until  the  oil  comes  to
specified level.

3. Regularly check and adjust the tension of power steering belt: vertically apply a 100N force at
the  middle  of the belt, the  max.  deflection  of belt shall be less  than 5  mm,  otherwise adjust the
belt tension until meet the above requirement via adjusting tension bolt.

4. When in operation, it is prohibited to turn the steering wheel to limit position, even if it has to
do  so,  never  maintain  at  this  position  over  10  seconds.  It  is  strictly  prohibited  to  use  power
steering  pump  without  oil.  If  the  driver  suddenly  feels  the  steering  heavy  in  operation,
immediately stop the vehicle to make removal and repair accordingly.
