Chery QQ6 (S21) / S12LHD. Manual - part 39

153



III.  Disassembly/Reassembly  of  Evaporator
Harness

(I). Preparation

Tools:

8＃/10＃socket wrench, flat head screwdriver

(II). Precautions

Power  OFF  before  the  electrical  elements  and

harnesses are removed.

The ignition switch must be in OFF state.

(III). Removal Procedure

1. Removal

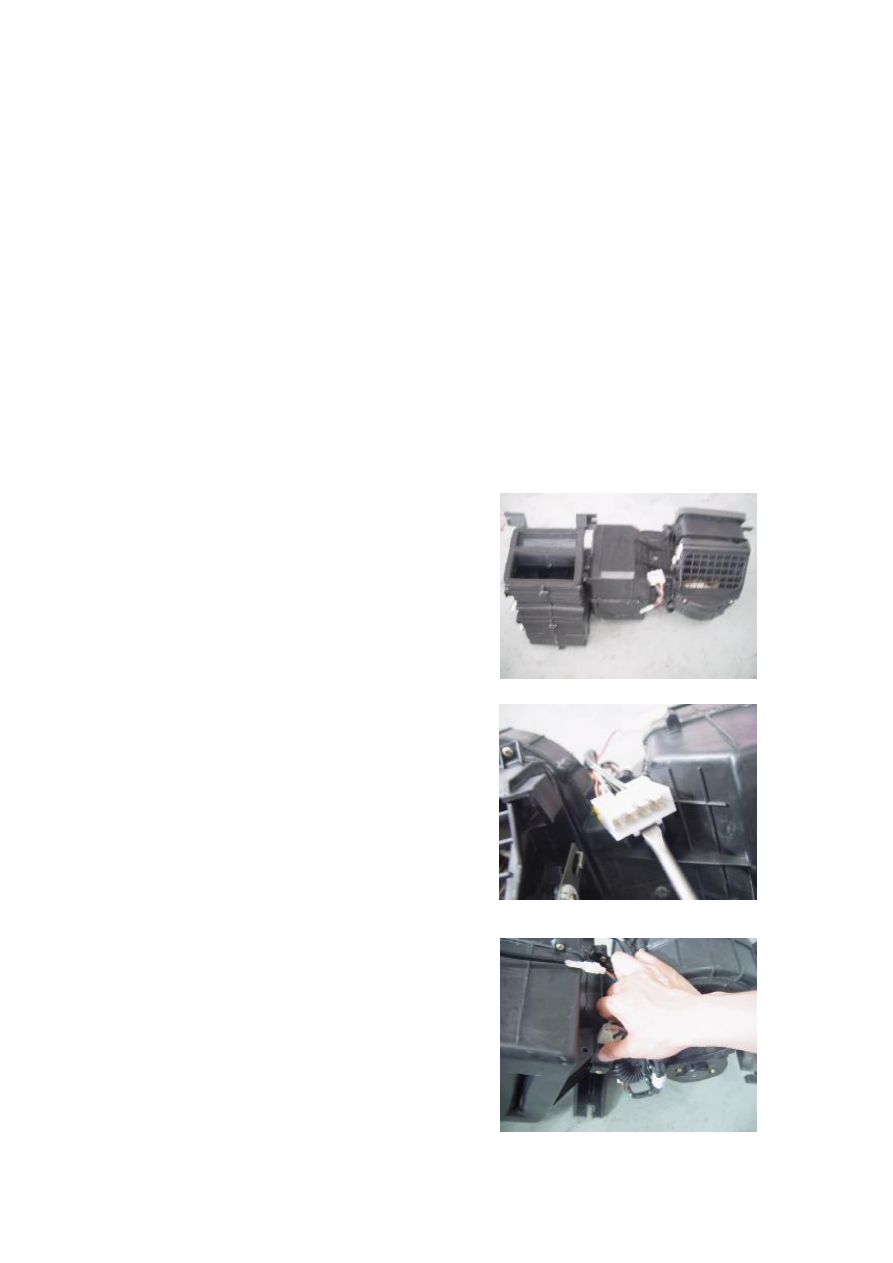

1.1.  Remove  the  instrument  panel  assy.  (See

Disassembly/Reassembly of Instrument Panel)

1.2.

Remove

the

evaporator



assy.

(See

Disassembly/Reassembly of Evaporater)







1.3. Unclench the evaporator harness connector with a

flat head screwdriver.



















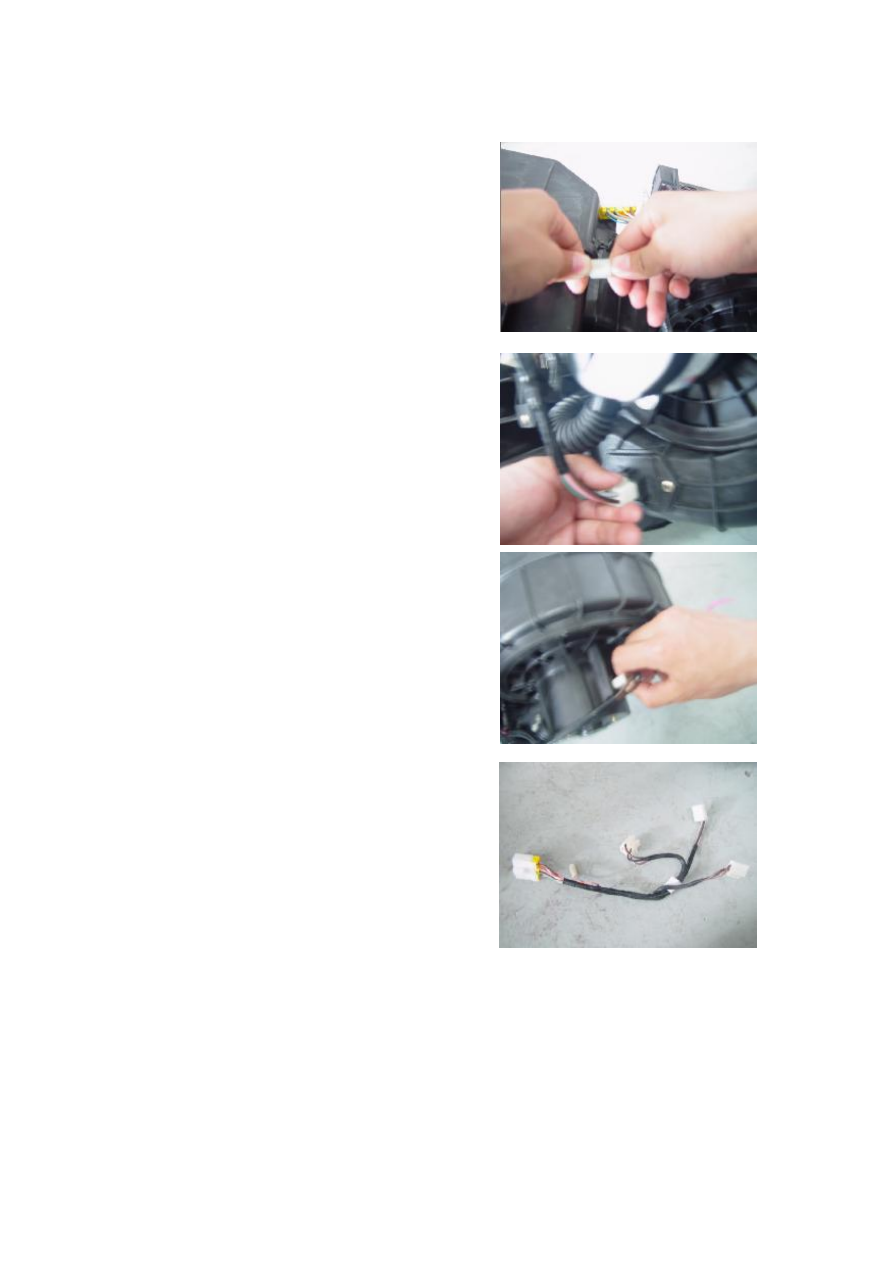

1.4. Pull out the all sensor, actuator connectors.

















154

























































1.5. Take off the evaporator harness.

















2. Installation

Install it in the reverse order of removal.













155

Section 7  Front Left Door Harness

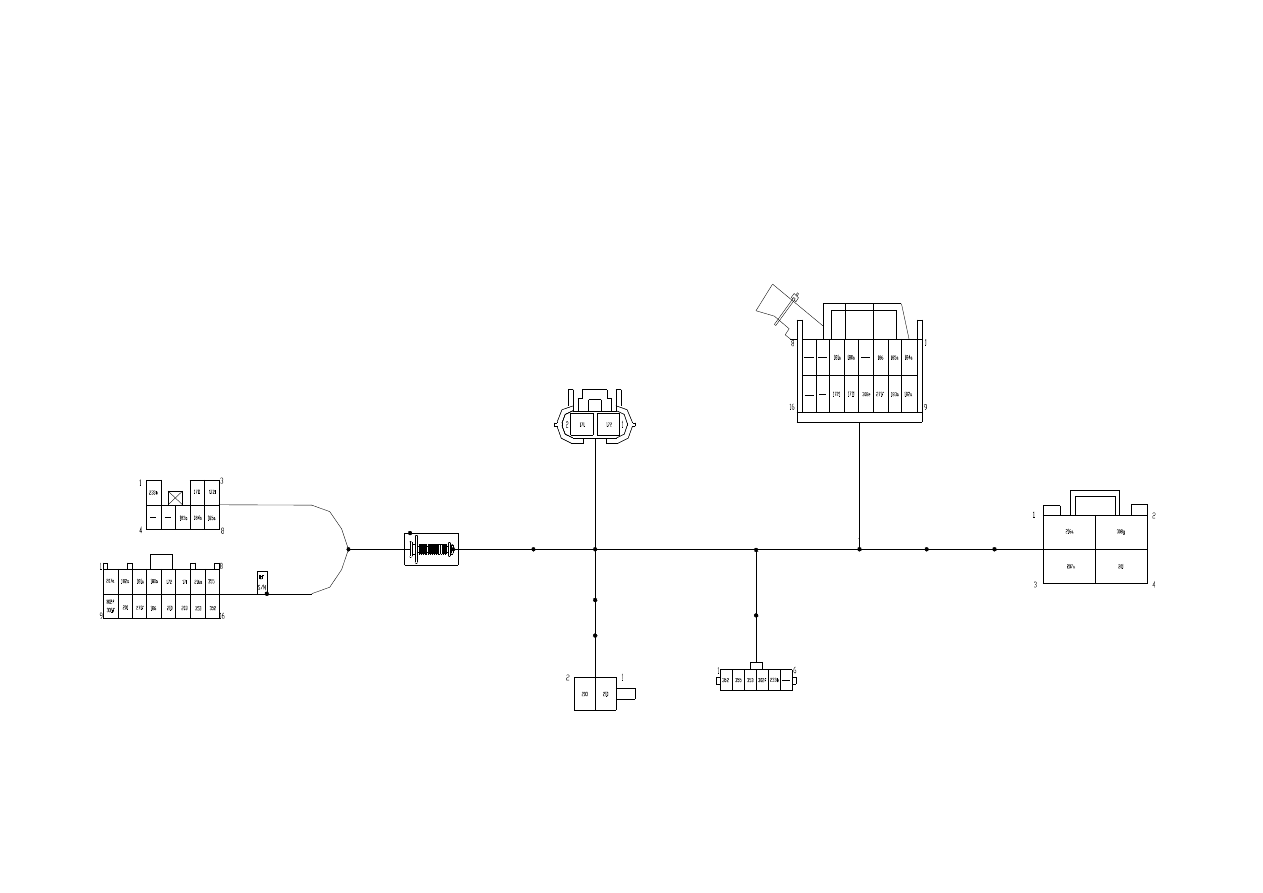

I. Schematic Diagram of Harness

左前门锁

电动后视镜电机/
左侧转向灯

左前窗开关

左前扬声器

左前窗电机

接室内线束A

接室内线束B

Front Left Door Lock

Front Left Window Switch

Front Left Window Motor

Electric  Rear-View  Mirror/Left
Turn Signal Lamp

Front Left Speaker

To Interior Harness B

To Interior Harness A

156

II. Main Connectors Description





No

Connector Description

Number

of Pin

Connection

Remark

1

Connect  to  interior  harness

Bconnector

8

Interior harness B



2

Front  left  window  motor

connector

2

Front left window motor



3

Front  left  window  switch

connector

16

Front Left Window Switch



4

Connect  to  interior  harness

Aconnector

16

Interior harness A



5

Left/front speaker connector

2

Left/front speaker



6

Electric  rear-vew  mirror/left

turn signal lamp connector

6

Electric  rear-vew  mirror/left

turn signal lamp



7

Front left door lock connector

2

Front left door lock
