Chery QQ6 (S21) / S12LHD. Manual - part 30

117



III.

Disassembly/Reassembly

of

Engine

Compartment Harness

Part Number: S21-3724010

(I). Preparation

Tools:

socket wrench, cross screwdriver, flat head screwdriver

(II). Precautions:

Power  OFF  before  the  electrical  elements  and

harnesses are removed.

The ignition switch must be in OFF state.

(III). Removal Procedure

1. Removal

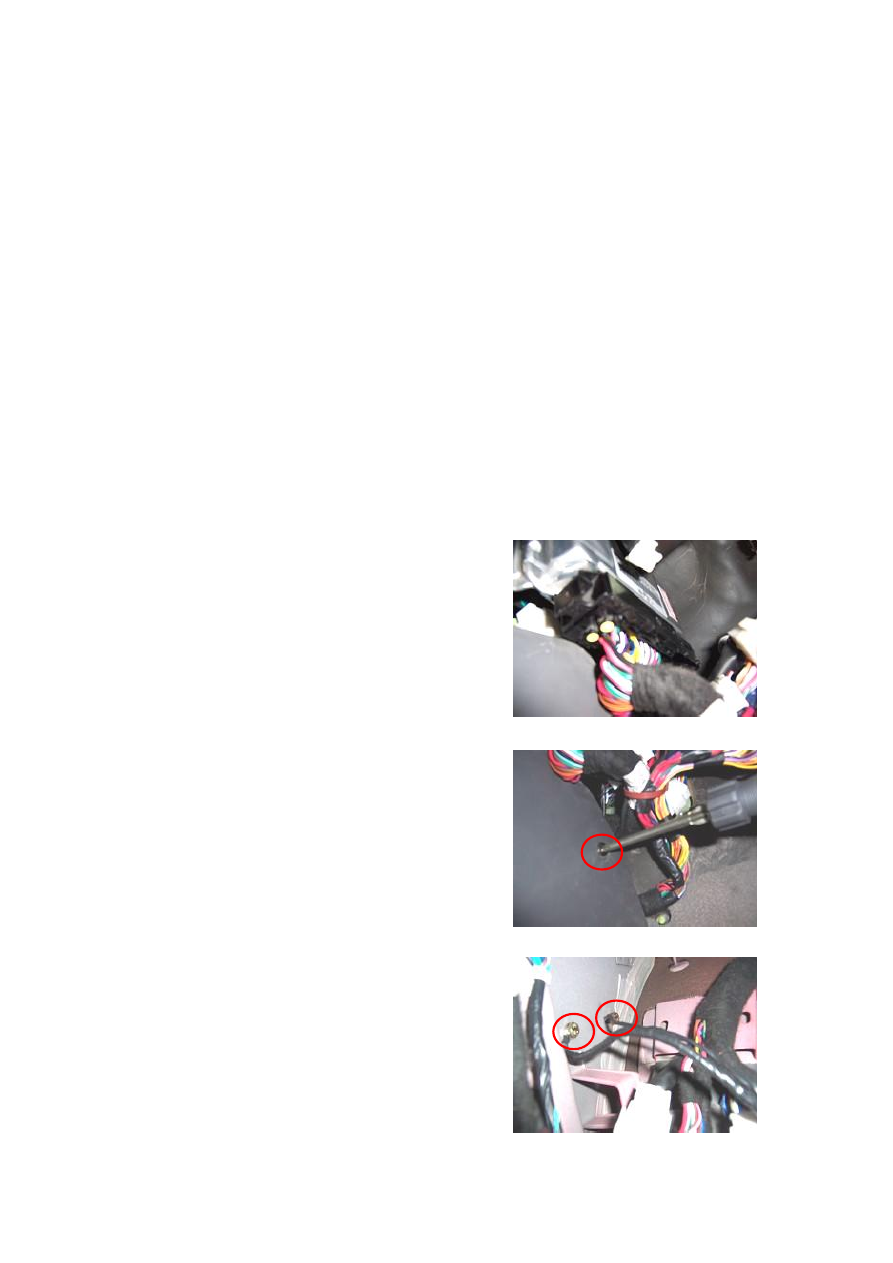

1.1.1.  Remove  the  lower  left  guard  plate  from  the

instrument  panel.  (See  Disassembly/Reassembly  of

Instrument Panel)

1.1.2. Pull out the ECU’s connector.









1.1.3.  Remove  the  A  pillar  lower  trim  with  a  cross

screwdriver.















1.1.4. Remove the ECU’s two grounding points.









118

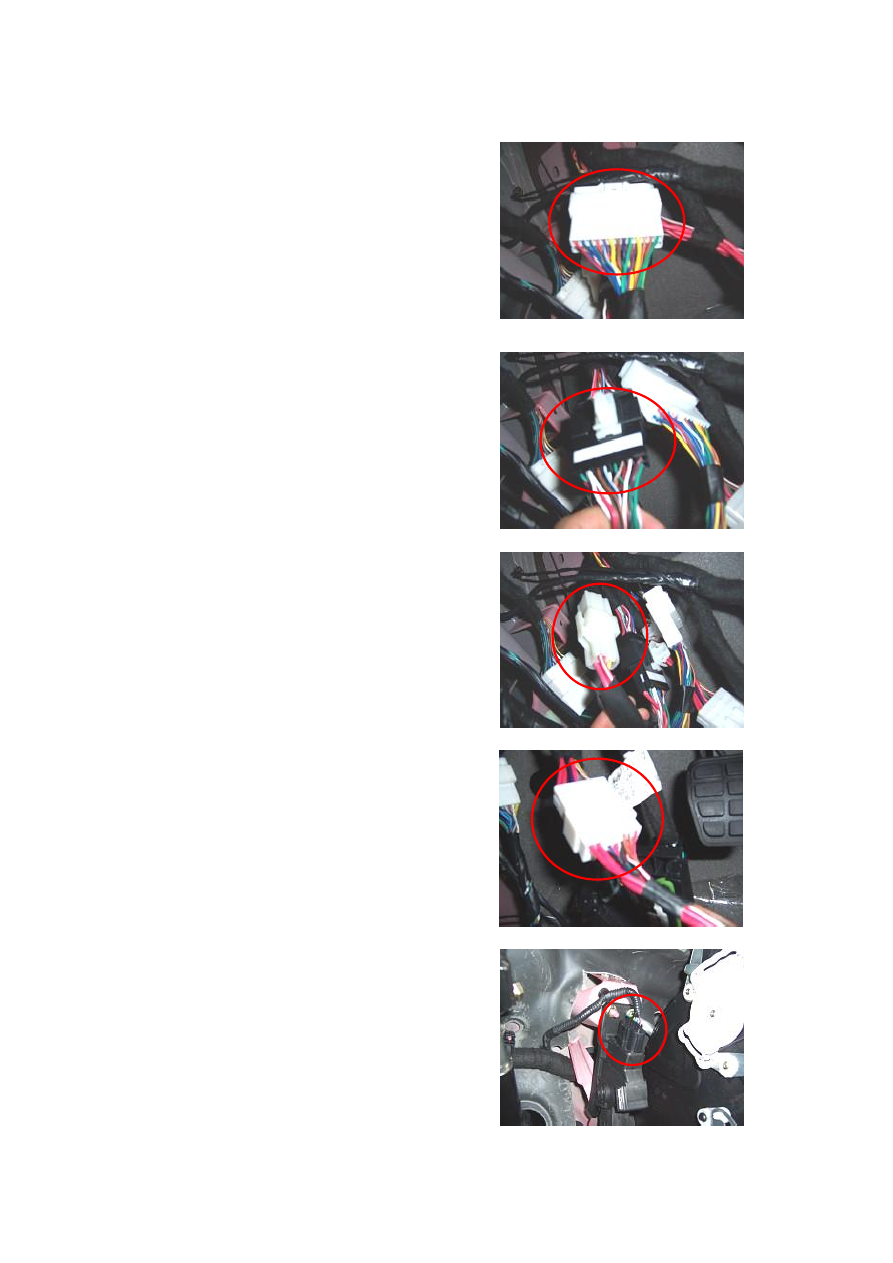

1.1.5. Pull out the connector  to the  instrument  harness

connector A.















1.1.6.  Pull  out  the  connector  to  instrument  harness

connector B.















1.1.7.  Pull  out  the  connector  to  instrument  harness

connector C.













1.1.8. Pull out the connector of interior harness.















1.1.9.  Pull  out  the  connectorof  electronic  accelerator

pedal.















119

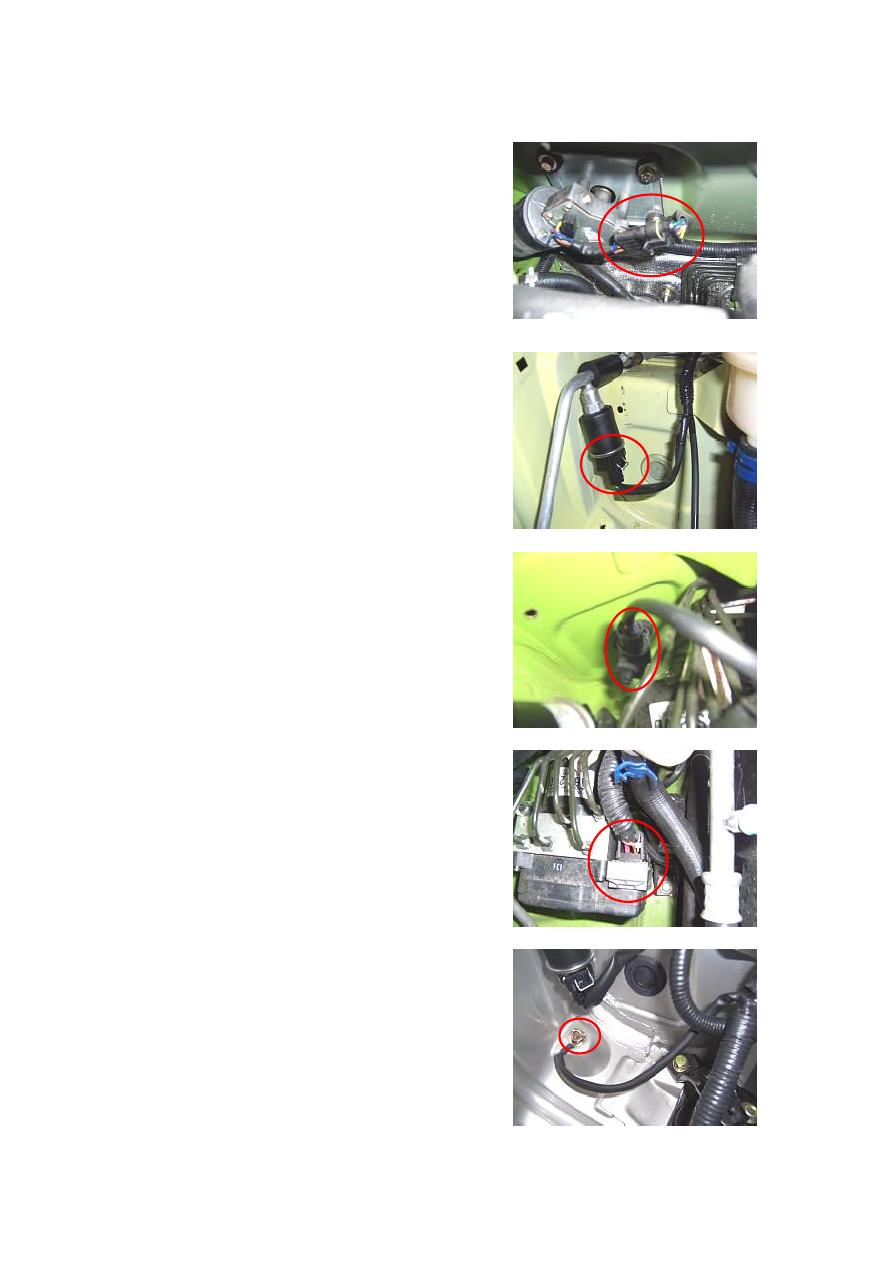

1.1.10. Pull out the connector of wiper motor.

















1.1.11. Pull out the connector of A/C high/low pressure

switch.















1.1.12.  Pull  out  the  connector  of  right  front  wheel

sensor.













1.1.13. Pull out the connector of ABS controller.

















1.1.14.  Remove  the  ABS  controller,  Remove  the  ABS

grounding point.















120

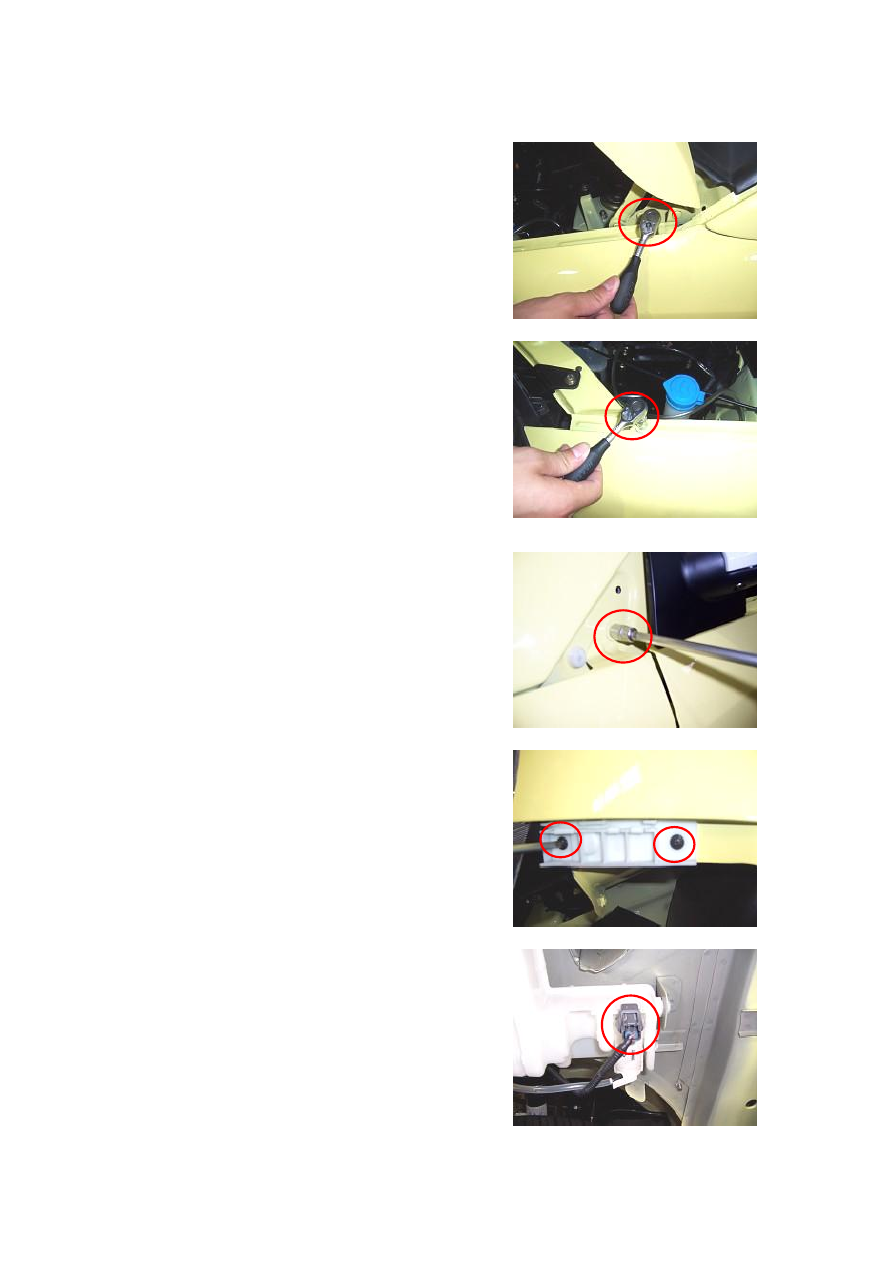

1.1.15.  Remove  the  upper  fixing  bolts  from  the  left

fender with a 10# socket wrench.













1.1.16.  Remove  the  lower  fixing  bolts  from  the  left

fender with a 10# socket wrench.















1.1.17.  Remove  the  fixing  bolts  from  the  exterior

rear-view  mirror  support  at  the  left  fender  with  a10#

socket wrench.













1.1.18.  Remove  the  front  bumper  mounting  with  a

cross screwdriver.















1.1.19. Pull out the connector of washer motor.
