Chery QQ6 (S21) / S12LHD. Manual - part 10

37



3.15. Remove six fixing bolts from the window

glass regulator with a 10# sleeve.

Torque: 7±1 N·m.











3.16.  Pull  out  the  connector  of  window  glass

regulator by hand.

















3.17. Take off the window glass regulator assy.















3.18.  Push  aside  the  fixed  mounting  of  lock

core  rod  from  the  door  with  a  right-angled

screwdriver.













3.19.  Separate  the  fixing  clips  of  lock  core  rod

from the lock by hand.







38



3.20. Take off the lock core rod by hand.

















3.21.  Separate  the  upper  fixing  clips  of  front

door lock core rod from the lock by hand.















3.22.  Separate  the  lower  fixing  clips  of  front

door lock core rod from the lock by hand.













3.23.  Loosen  the  fix  screws  of  front  door

exterior handle with a cross screwdriver.















3.24. Take out lock core and handle assy.







39



3.25.  Remove  three  fix  screws  from  the  front

door lock with a cross screwdriver.













3.26.  Pull  out  the  fastener  connector,  and  then

take off the fastener.

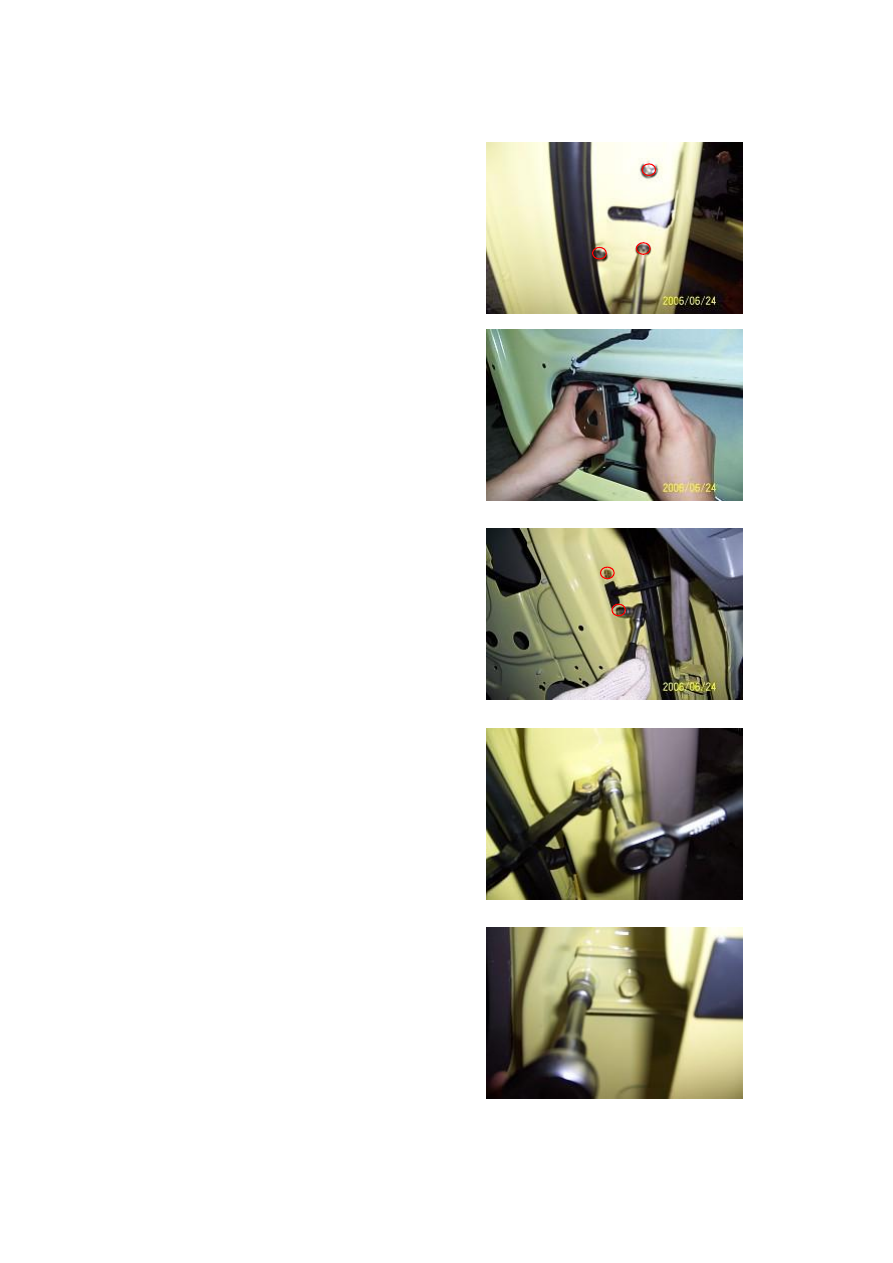

3.27.  Remove  the  fixing  bolt  from  the  door

limiter with a 10# sleeve.

Torque: 10±1 N.m











3.28.  Remove  the  other  fixing  bolt  from  the

door limiter with a 10# sleeve, and then take off

the door limiter.

Torque: 10±1 N.m











3.29.  Loosen  two  upper  fixing  bolts  of  front

door hinge from the door with a 13# wrench.

Torque: 36±4N.m.











40

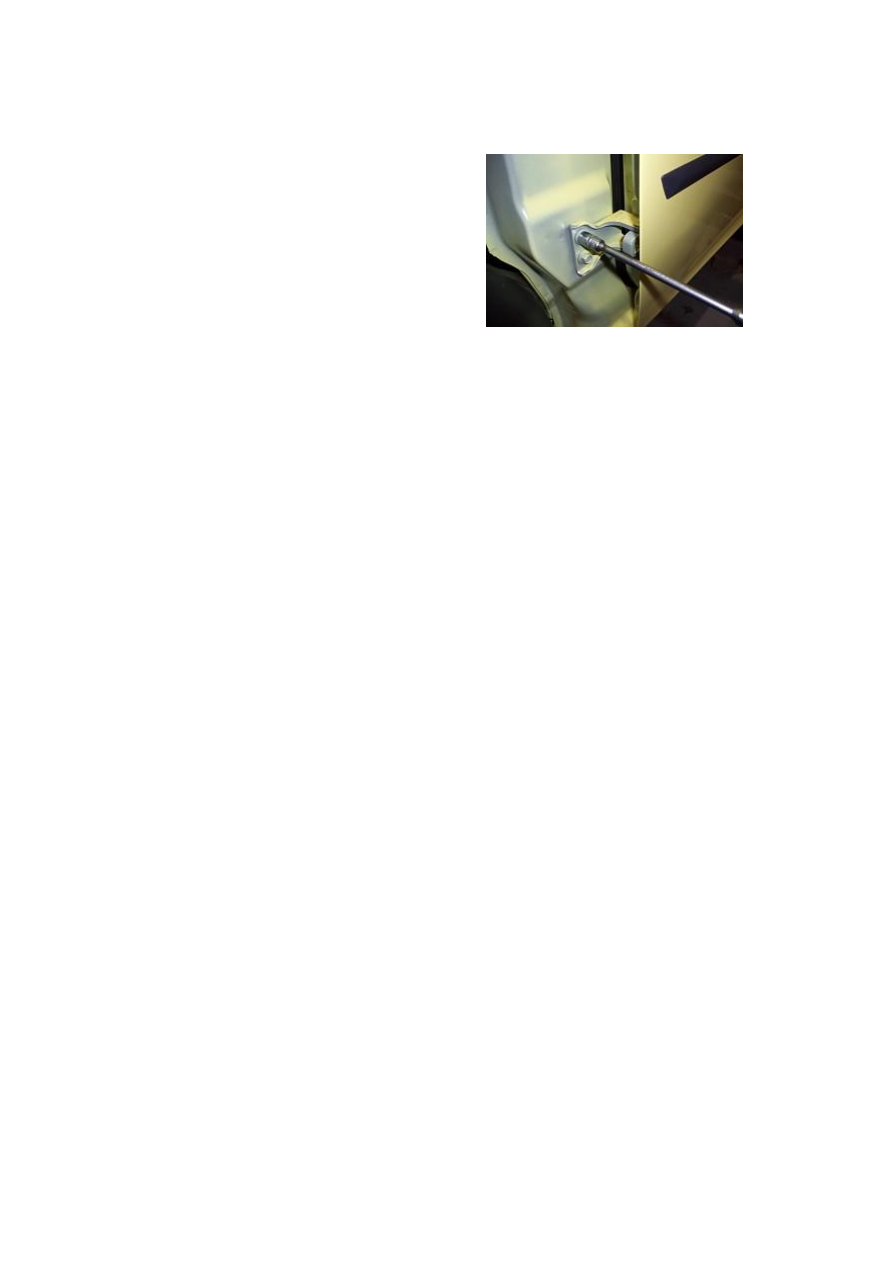

3.30.  Loosen  two  lower  fixing  bolts  of  front

door hinge from the door with a 13# wrench.

Torque: 36±4N.m.















3.31 Pull out the door harness, and then take off

the door body.



4. Installation and Adjustment Step

4.1. The installing steps are reverse to those for

removal.



4.2. Adjustment of door

4.1.1  Rear  door  clearance  can  not  be  adjusted

by  hinge  adjustment.  If  the  door  clearance  is

improper,  correct  the  body  only  to  ensure  the

clearance.

(See Body Dimension)

4.1.2    Please refer to Front Door Adjustment.
