12



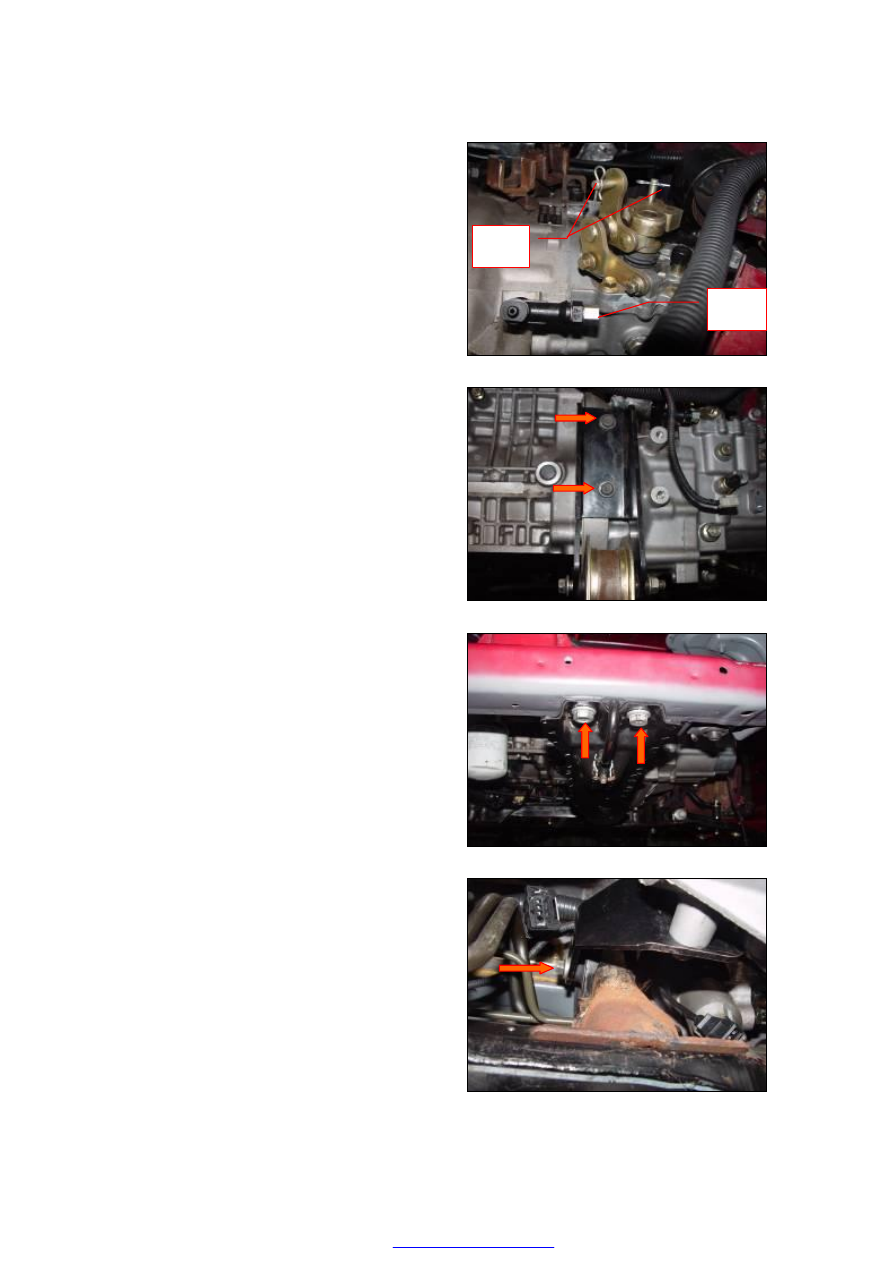

9.  Dismantle  (p)  transmission  gearshift

cable and (q) hydraulic pipe of clutch.



10.  Use  crane  to  hoist  the  engine  hanger

from  the  top,  and  dismantle  the  two
hexagonal

flange

bolts

of

front

suspension bracket.



11.  Dismantle  the  hexagonal  flange  bolts  of

girder under the car body.





12.  Remove  the  hexagonal  flange  bolts  of

rear  suspension-cushion  assembly  of
engine.





p

q









13

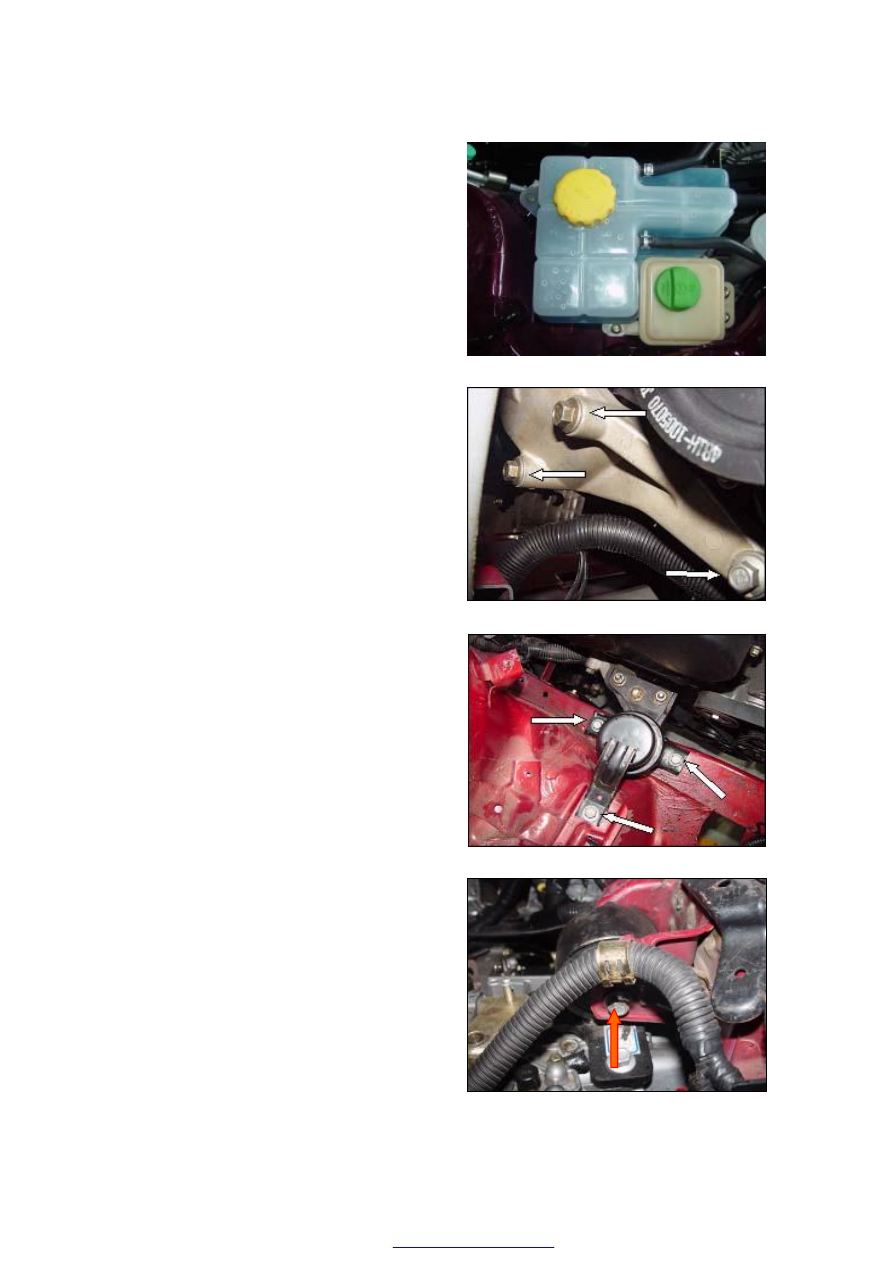

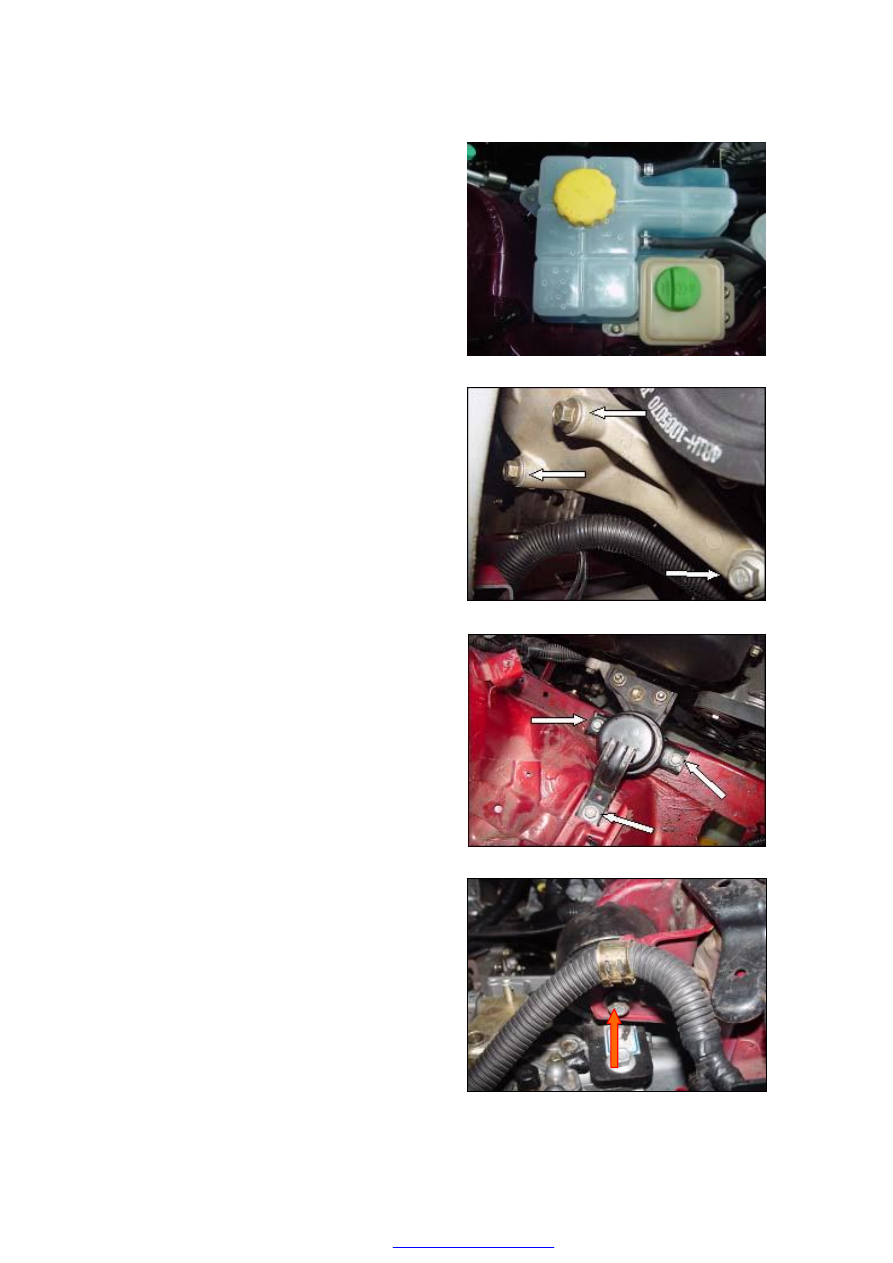

13.



Dismantle  the  coolant  reservoir  and
cleaning the reservoir.



14.



Loosen the  three  hexagonal  flange  bolts
of engine's right bracket.



15.



Loosen  the  three  bolts  of  right
suspension  cushion,  and  dismantle  the
right  suspension  cushion  assembly  and
bracket.



16.



Dismantle  the  hexagonal  flange  bolts  of
left  suspension  cushion  in  order  to
ensure  no  connection  between  the
engine  and  car  body.  Lift  down  the
crane  carefully  and  shift  out  the  power
assembly.













14

SECTION III ENGINE ACCESSORIES

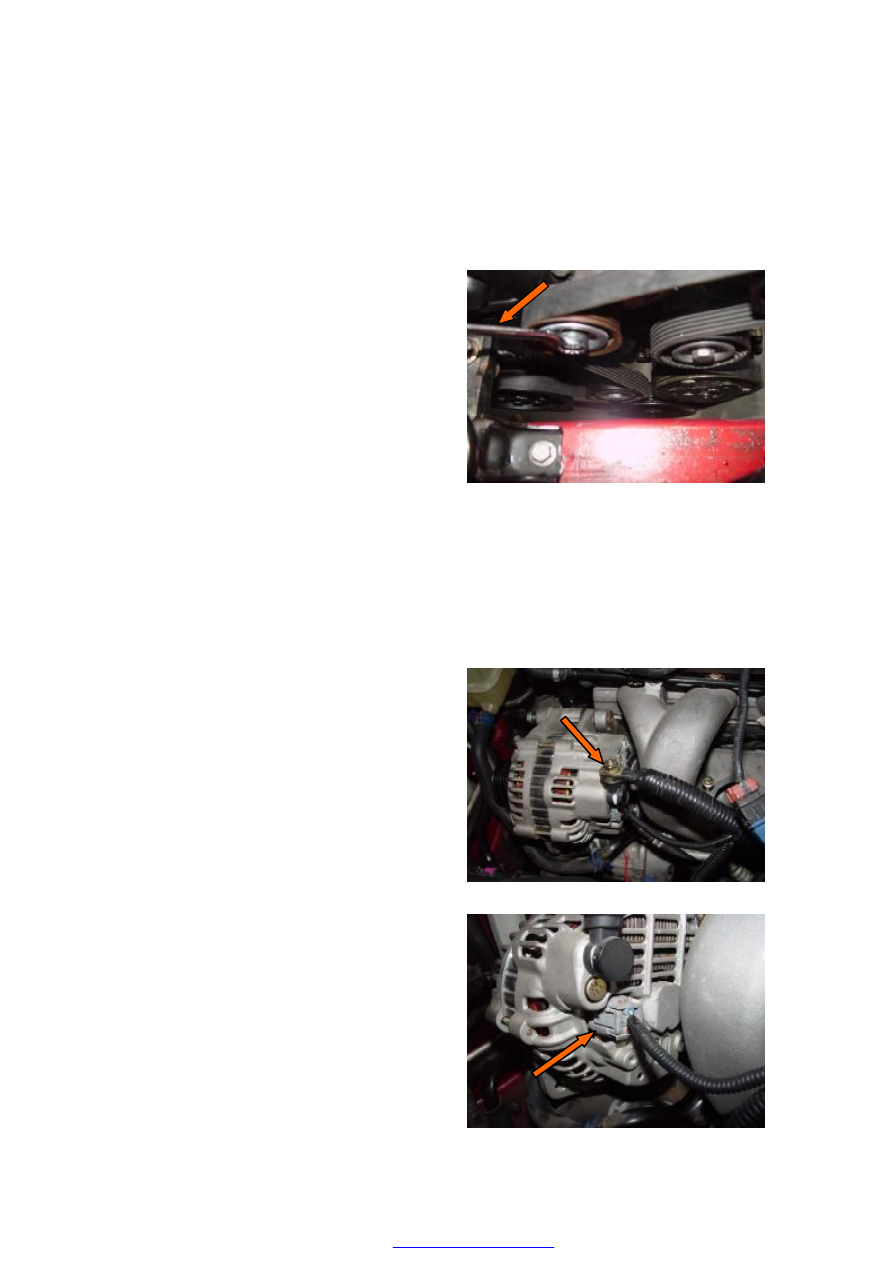

1 Replacement of Dynamo belt

1.1  Needed  tools  and  auxiliary  materials 13

#open end wrench and new dynamo belt

1.2  Process of removal

As  the  figure  illustrated,  rotate  the13#open
end  wrench  counterclockwise  and  recede the
tension  pulley.  At  the  same  time,  the  belt
tension shall disappear, so you can dismantle
the belt.

1.3  Installation steps

The  installing  steps  are  reverse  to  those  for
removal.



2 Replacement of Generator Assembly

2.1  Needed  tools  and  auxiliary  materials

Allen wrench, ratchet wheel, 13# sleeve,
10# open end wrench.

2.2  Process of removal:

1)

Dismantle  the  negative  pole  harness  of
battery.

2)

Dismantle  the  bolts  connecting  the
generator  and  harness,  and  take  out  the
harness.



3)

Pull  out  the  harness  plugs  of  generator
regulator.

















15



4)



Dismantle  dynamo  belt  (Process  of
removal is shown in the “replacement of
dynamo belt”).

5)

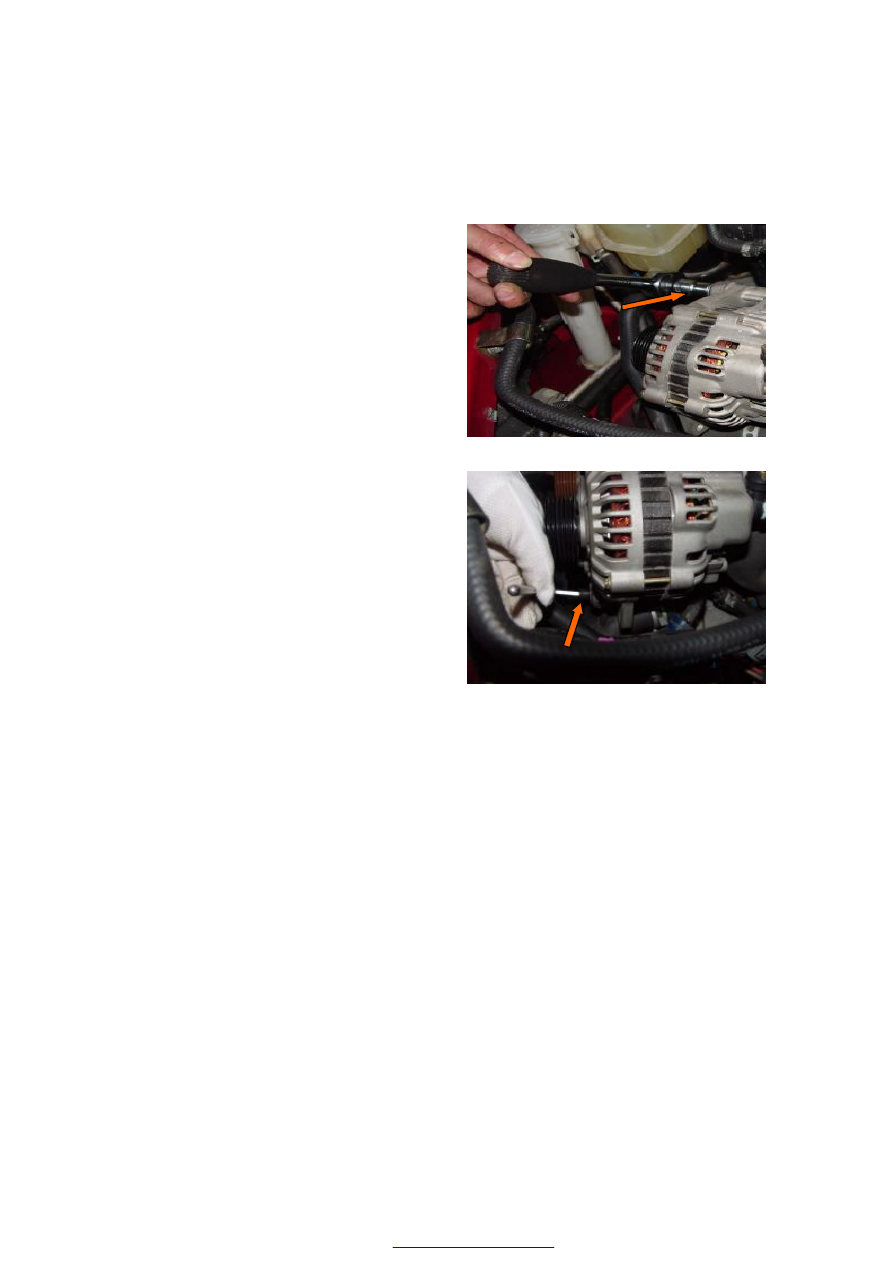

Use  13#  sleeve  to  dismantle  the  bolt (I)
connecting the generator and bracket.






2.3



Installation steps:

The  Installation  steps  is  opposite  to  Process
of removal.





6)



Use  allen  wrench  to  dismantle  the  bolt
(II)  connecting  the  generator  and
bracket, and then take out the generator.



3



Replacement

of

Air

Conditioner

Compressor

3.1



Needed tools and auxiliary materials

Small  ratchet  wheel,  ratchet  rod,  10#  sleeve,
big  ratchet  wheel,  13#  sleeve,  crosshead
screwdriver,  allen  wrench  coolant  R134a,
gauze, A/C pressure gauge

3.2



Process of removal:

1)



Release Refrigerant for A/C compressor.
Screw  off  the  nuts  in  the  test  pressure
port  of  high-pressure  pipe,  and  use
screwdriver  to  press  down  the  central
metal  core  in  order  to  have  the  air
conditioner

pressure

released

completely.
