Chery Fora (Elara A520). Manual - part 127

1

1-2004

CIRCUIT DIAGRAM

READING INSTRUCTION

No.02/01

2. This circuit diagram is suitable to configuration of A21 1.6 and 2.0.

Considering the time limit, it is liable to mistakes or omissions. Please

contact with Service Technology Dep. of sales company if any

unconformity is found.

  TEL

：

0553-5922392

  FAX

：

0553-5840795



1. NO. of relay circuit:

   30

：

Coming from storage battery

   15

：

Controling by ignition switch

   ACC

：

Ignition switch radio set

   31

：

Ground

   58b

：

Luminous regulating line





1



















A21 ENGINE



2

CHAPTER I ENGINE PARAMETER AND SPECIAL TOOL

I. TECHNICAL DATA DESCRIPTION

ENGINE FEATURE

Engine model

SQR481H

Engine type

Four cylinders, water-cooled, in-line double overhead

camshaft, 16 valves, controllable burning rate (CBR)

and variable valve timing (VVT)

Cylinder diameter (mm)

81

Piston stroke

77.5

Displacement

1.597

Compression ratio

10.5

Rated Power (net power)

87

Revolution at rated power

(RPM)



6200

Maximum torque

(Nm)



275

Revolution at max. torque

(RPM)



4300

Minimum fuel consumption rate

275



3

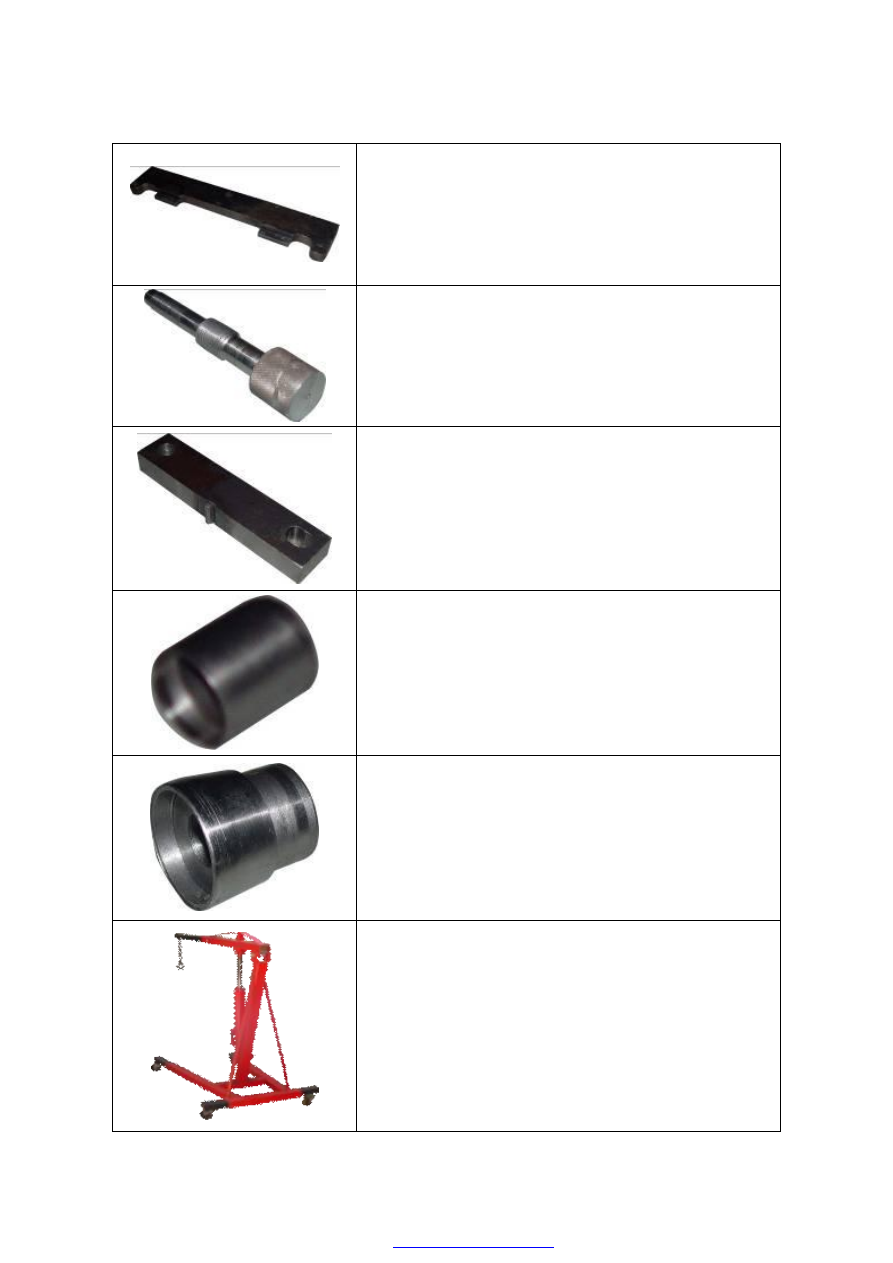

II. SPECIAL TOOL:



Camshaft Timing Tool



Crankshaft Timing Tool



Flywheel Tool



Guide Sleeve Of Crankshaft

Oil Seal



Guide Sleeve Of Camshaft Oil

Seal



Hydraulic Hoist
