CHERY A520 SERVICE MANUAL                                                    CHASSIS

12



7)

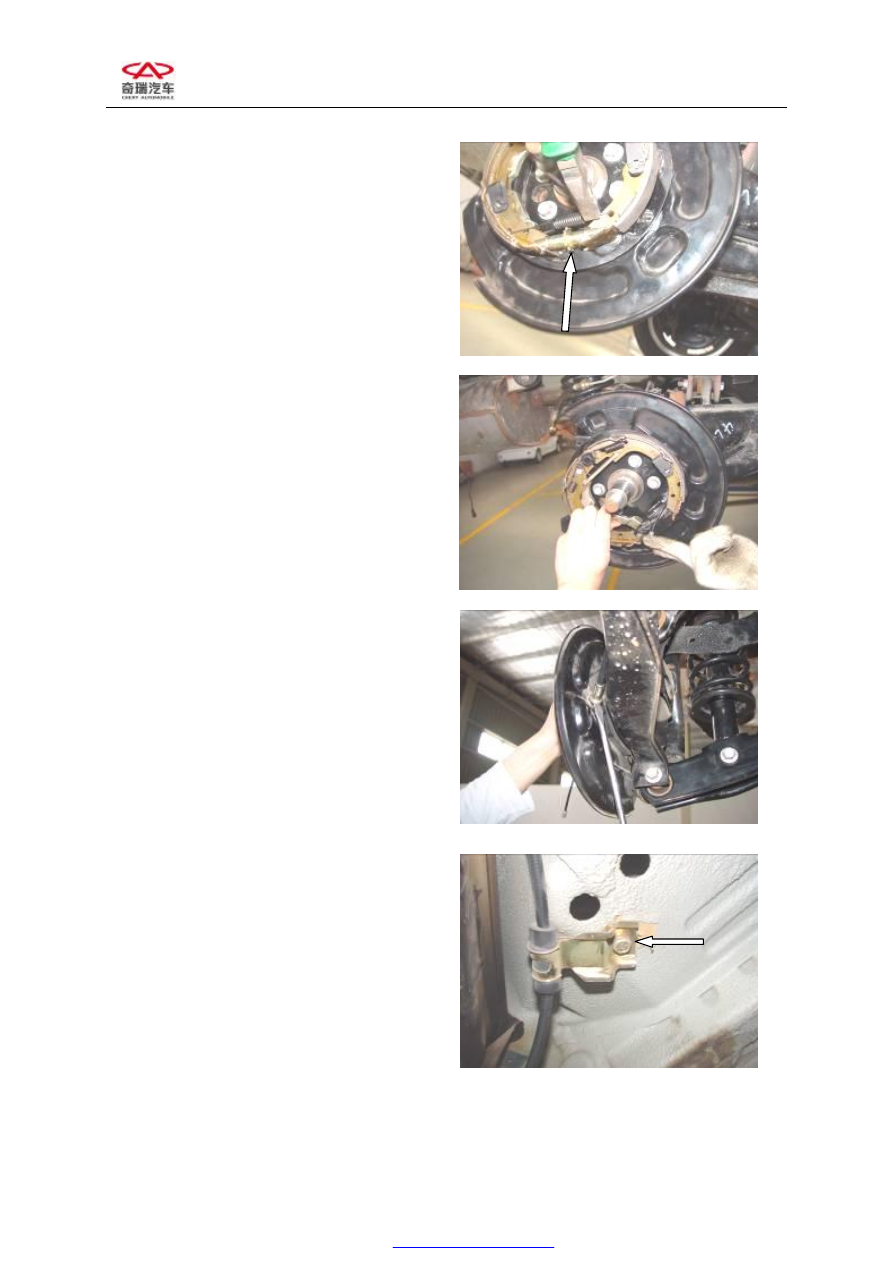

Dismount  the  rear  tire,  and  dismantle
the  rear  brake  assembly  as  the  figure
illustrated  (Disassembly  sequence  is
detailed  in  the  “Dismounting  of  rear
wheel  brake  assembly".  Use  vice clamp
to  dismount  the  return  spring  under  the
drum brake, and remove the push rod as
illustrated in the figure.



8)

Take  out  the  brake  cable  from  brake
arm.



9)

Uplift

the

car,

and

use

flat-tip

screwdriver  to  pry  out  the  brake  cable
from the brake backing plate.



10)  Use  ratchet  wrench  and  15#  sleeve  to

dismount  the  bolts  as  shown  in  the
following  figure,  and  then  pull  out  the
brake cable.











CHERY A520 SERVICE MANUAL                                                    CHASSIS

13



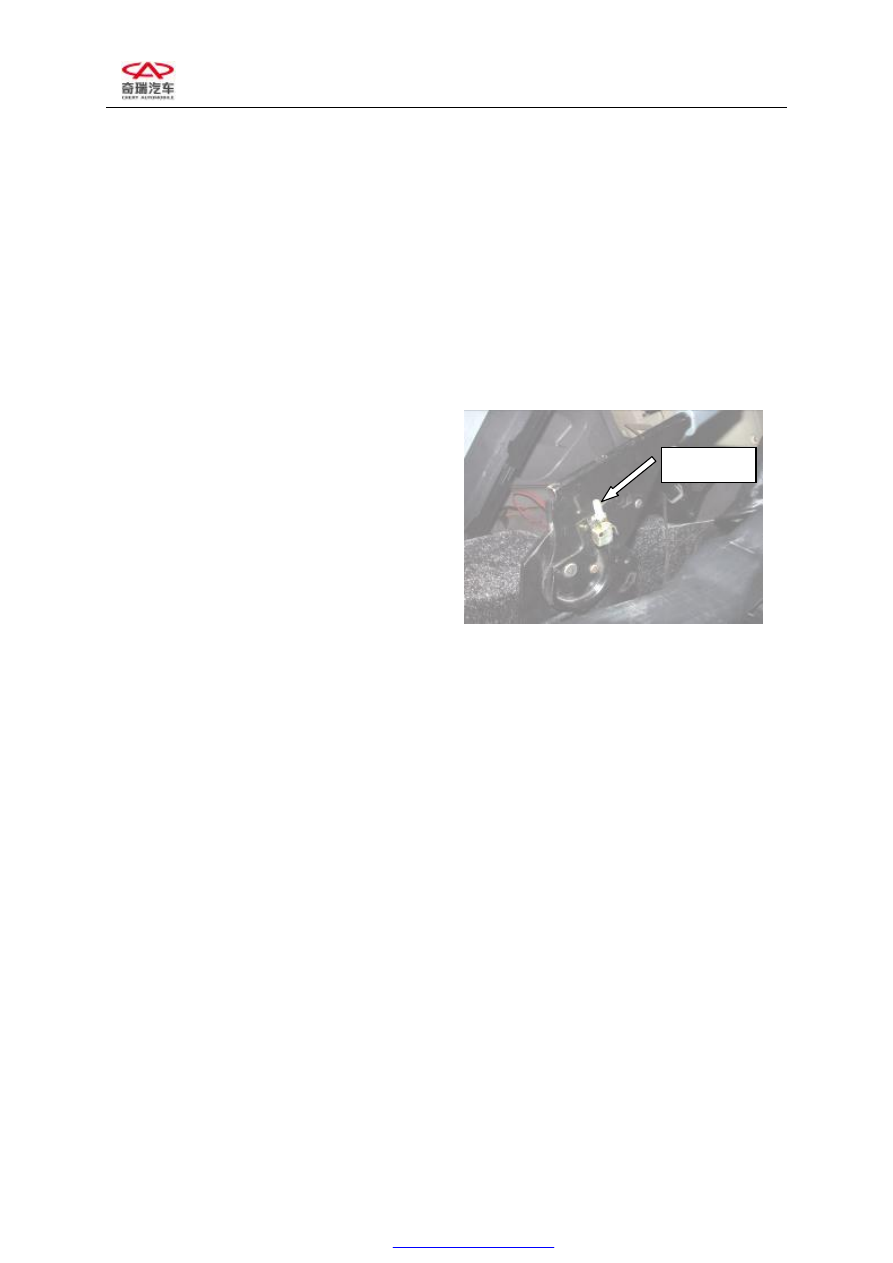

4.2 Assembly sequence:

Assemble  the  handbrake  control  cable
according  to  the  reverse  sequence  of
disassembly.

Note:  After  replacing  brake  shoe  or
handbrake control cable, you need to regulate
parking brake:

²  Loosen the parking brake handle.

²  Heavily step on the brake pedal once.

²  Pull  up  the  parking  brake  handle  for  4

gears.

²  Fasten  the  adjusting  nut  until  the  two

wheels cannot be rotated by hand.

²  After  finishing  the  above-mentioned

sequences,  you  should  loosen  the
parking brake and check whether the two
rear wheels  can  rotate  freely.  Otherwise,
repeat the above-mentioned steps.





Adjust Nut





CHERY A520 SERVICE MANUAL                                                    CHASSIS

14



SECTION

V

REPLACEMENT

OF

HANDBRAKE HANDLE

Needed  tools:  ratchet  wrench,10#  sleeve,
vice  clamp,  cross-head  screwdriver,  and
slot-head screwdriver.

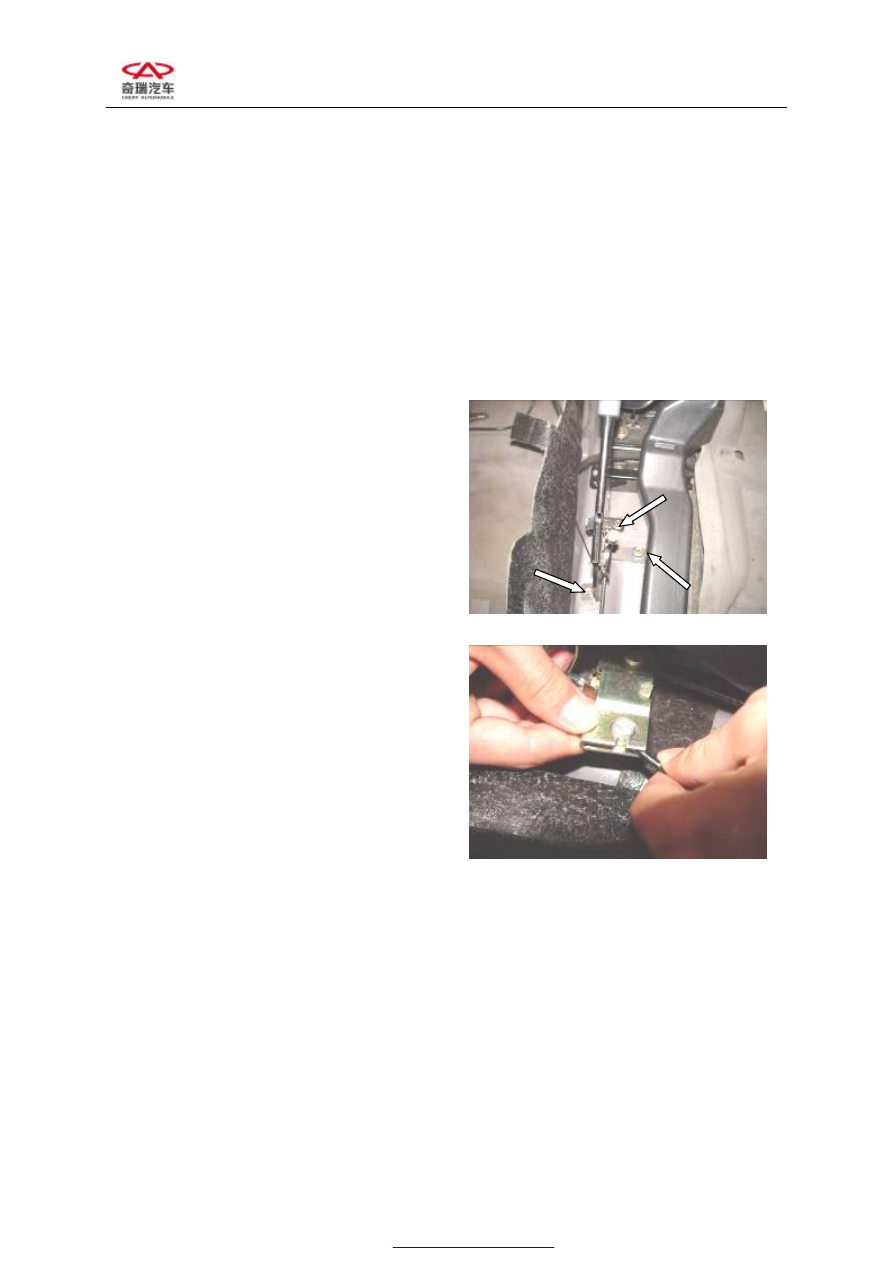

5.1 Disassembly sequence:

1)



Use  screwdriver  to  pry  out the  edges of
central  armrest  box,  and  dismount  the
central armrest box.



2)



Use  ratchet  wrench  and  10#  sleeve  to
dismount  the  handbrake  fastening  bolts
(3 pieces).



3)



Take out the  brake  cable  from  the  cable
connection.



4)



Use cross-head screwdriver to dismount
the earth screw of handbrake circuit, and
then unbolt the handbrake.

5.2 Assembly sequence:

Assembly

sequence

is

opposite

to

disassembly sequence.











CHERY A520 SERVICE MANUAL                                                    CHASSIS

15



SECTION

VI

REPLACEMENT

OF

BRAKE MASTER CYLINDER

Needed  tools:  clamp  pliers,  10#,  12#  open
end  wrenches,  13#  sleeve  and  ratchet
wrench.

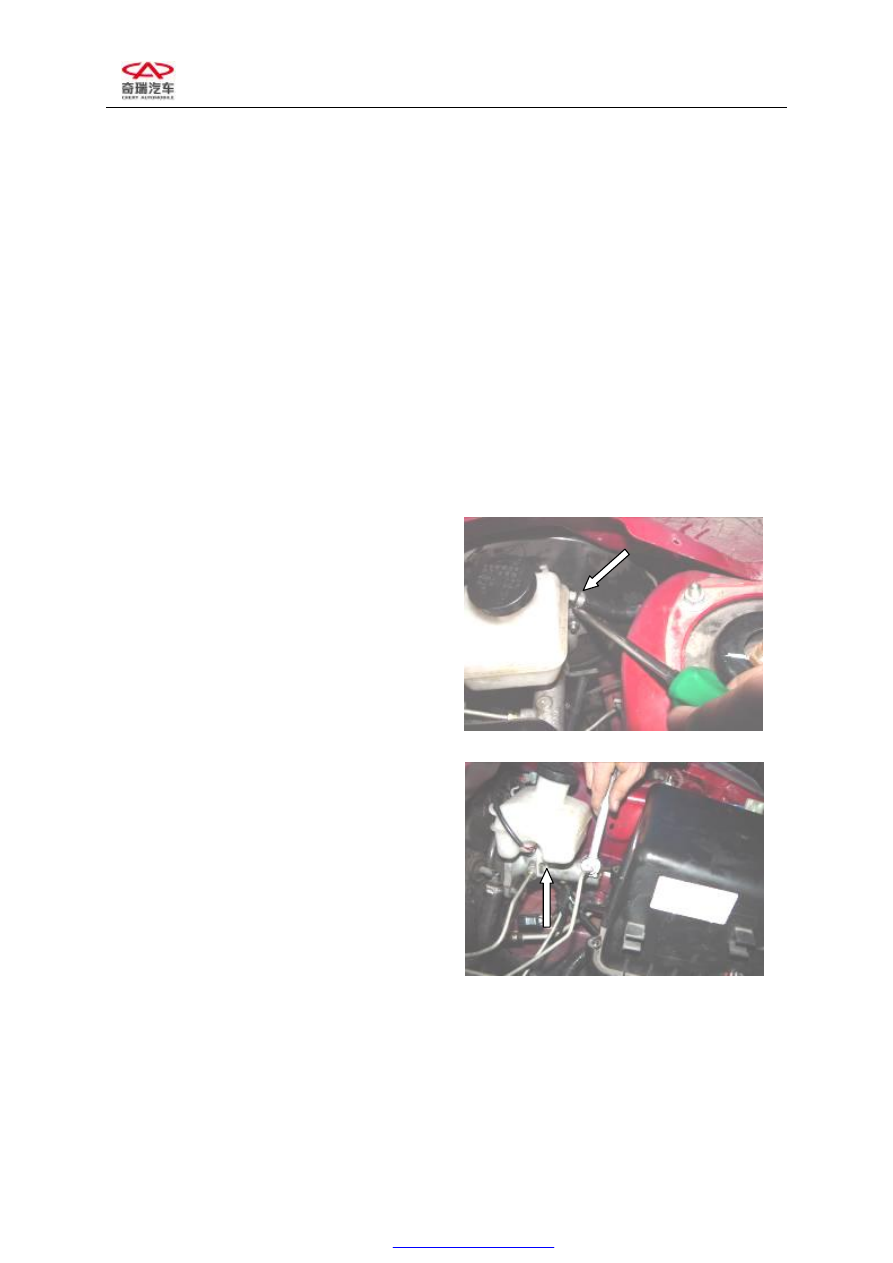

6.1 Disassembly sequence:

1)



Pull out the plug of oil level sensor.

2)



Use sucker to pump out the brake oil.

Note:  Since  the  brake  oil  has  strong
corrosiveness,  you  should  prevent  the  brake
oil  from  splashing  on  your  skin  and  lacquer
finish.



3)



Use  clamp  pliers  to  dismount  the
fastening  clamp  at  the  oil  inlet  pipe  of
clutch cylinder, and remove the oil inlet
pipe of clutch.



4)



Use  10#  and  13#  open  end  wrench  to
loosen  the  brake  pipeline  of  brake
master cylinder.
