Контакты 2, 4, 5, 16 (без 10) - J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10
контактов на диагностическом разъеме. Если отсутствует контакт 7, в системе
используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850
PWM (Pulse Width Modulation). Все три протокола обмена данных работают через
стандартный кабель OBD-II J1962 connector.

Описания кодов DTC

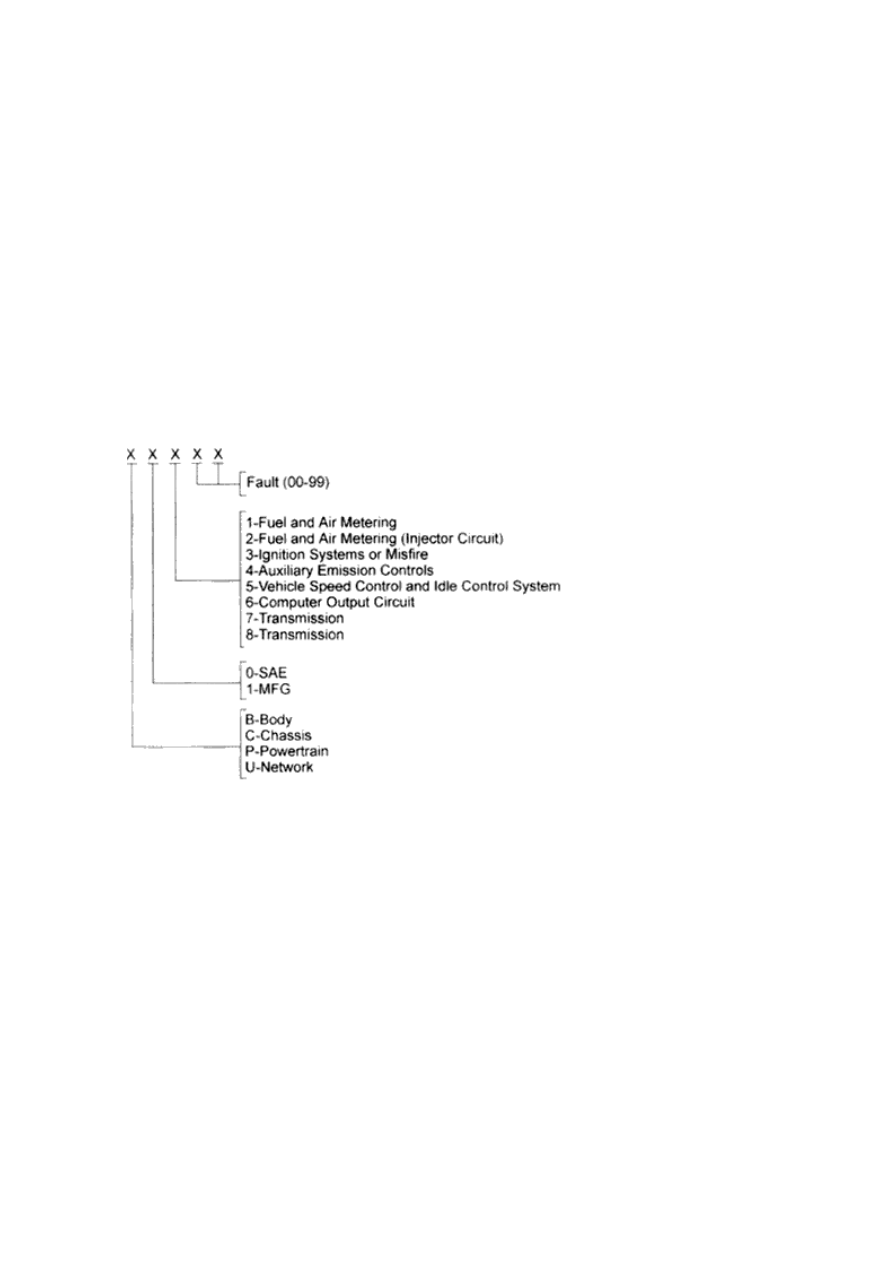

Код DTC состоит из 5 цифр. На рисунке показана структура кода DTC. При помощи
данной информации вы можете удалить код DTC даже в том случае, если у вас нет
описания данного кода.




Обозначения кодов DTC

P0100 Неисправность в цепи расходомера воздуха
P0101 Неправильный показатель / не отрегулирован расходомер воздуха
P0102 Низкий показатель расходомера воздуха
P0103 Высокий показатель расходомера воздуха
P0104 Неисправность расходомера воздуха
P0105 Неисправность цепи датчика абсолютного давления впускного коллектора /
барометрического давления впускного коллектора
P0106 Неправильный показатель / не отрегулирован датчик абсолютного давления
впускного коллектора / барометрического давления впускного коллектора
P0107 Низкий показатель датчика абсолютного давления впускного коллектора /
барометрического давления впускного коллектора
P0108 Высокий показатель датчика абсолютного давления впускного коллектора /
барометрического давления впускного коллектора
P0109 Неисправность датчика абсолютного давления впускного коллектора /
барометрического давления впускного коллектора

P0109 Неисправность цепи датчика температуры воздуха на впуске
P0111 Неправильный показатель / не отрегулирован датчик температуры воздуха на
впуске
P0112 Низкий показатель датчика температуры воздуха на впуске
P0113 Высокий показатель датчика температуры воздуха на впуске
P0114 Неисправность датчика температуры воздуха на впуске
P0115 Неисправность цепи датчика температуры охлаждающей жидкости двигателя
P0116 Неправильный показатель / не отрегулирован датчик температуры охлаждающей
жидкости двигателя
P0117 Низкий показатель датчика температуры охлаждающей жидкости двигателя
P0118 Высокий показатель датчика температуры охлаждающей жидкости двигателя
P0119 Неисправность датчика температуры охлаждающей жидкости двигателя
P0120 Неисправность цепи датчика положения дроссельной заслонки / переключатель А
P0121 Неправильный показатель / не отрегулирован датчик положения дроссельной
заслонки / переключатель А
P0122 Низкий показатель датчика положения дроссельной заслонки / переключатель А
P0123 Высокий показатель датчика положения дроссельной заслонки / переключатель А
P0124 Неисправность датчика положения дроссельной заслонки / переключатель А
P0125 Слишком низкая или слишком высокая температура охлаждающей жидкости
P0126 Температура охлаждающей жидкости отличается от нормы
P0130 Неисправность цепи датчика кислорода (bank 1, датчик 1)
P0131 Низкое напряжение цепи датчика кислорода (bank 1, датчик 1)
P0132 Высокое напряжение цепи датчика кислорода (bank 1, датчик 1)
P0133 С опозданием отвечает датчик кислорода (bank 1, датчик 1)
P0134 Не работает датчик кислорода (bank 1, датчик 1)
P0135 Неисправность цепи подогрева датчика кислорода (bank 1, датчик 1)
P0136 Неисправность цепи подогрева датчика кислорода (bank 1, датчик 2)
P0137 Низкое напряжение цепи подогрева датчика кислорода (bank 1, датчик 2)
P0138 Высокое напряжение цепи подогрева датчика кислорода (bank 1, датчик 2)
P0139 С опозданием отвечает цепь подогрева датчик кислорода (bank 1, датчик 2)
P0140 Не работает цепь подогрева датчика кислорода (bank 1, датчик 1)
P0141 Неисправность цепи подогрева датчика кислорода (bank 1, датчик 2)
P0142 Неисправность цепи датчика кислорода (bank 1, датчик 3)
P0143 Низкое напряжение цепи датчика кислорода (bank 1, датчик 3)
P0144 Высокое напряжение цепи датчика кислорода (bank 1, датчик 3)
P0145 С опозданием отвечает датчик кислорода (bank 1, датчик 3)
P0146 Не работает датчик кислорода (bank 1, датчик 3)
P0147 Неисправность цепи подогрева датчика кислорода (bank 1, датчик 3)
P0150 Неисправность цепи датчика кислорода (bank 2, датчик 1)
P0151 Низкое напряжение цепи датчика кислорода (bank 2, датчик 1)
P0152 Высокое напряжение цепи датчика кислорода (bank 2, датчик 1)
P0153 С опозданием отвечает датчик кислорода (bank 2, датчик 1)
P0154 Не работает датчик кислорода (bank 2, датчик 1)
P0155 Неисправность цепи подогрева датчика кислорода (bank 2, датчик 1)
P0156 Неисправность цепи датчика кислорода (bank 2, датчик 2)
P0157 Низкое напряжение цепи датчика кислорода (bank 2, датчик 2)
P0158 Высокое напряжение цепи датчика кислорода (bank 2, датчик 2)
P0159 С опозданием отвечает датчик кислорода (bank 2, датчик 2)
P0160 Не работает датчик кислорода (bank 2, датчик 2)
P0161 Неисправность цепи датчика кислорода (bank 2, датчик 2)
P0162 Неисправность цепи датчика кислорода (bank 2, датчик 3)
P0163 Низкое напряжение цепи датчика кислорода (bank 2, датчик 3)

P0164 Высокое напряжение цепи датчика кислорода (bank 2, датчик 3)
P0165 С опозданием отвечает датчик кислорода (bank 2, датчик 3)
P0166 Не работает датчик кислорода (bank 2, датчик 3)
P0167 Неисправность цепи подогрева датчика кислорода (bank 2, датчик 3)
P0170 Неправильно сбалансирован состав смеси (bank 1)
P0171 Смесь бедная (bank 1)
P0172 Смесь богатая (bank 1)
P0173 Неправильно сбалансирован состав смеси (bank 2)
P0174 Смесь бедная (bank 2)
P0175 Смесь богатая (bank 2)
P0176 Неисправность в цепи датчика состава смеси
P0177 Неправильный показатель / не отрегулирован датчик состава смеси
P0178 Низкий показатель датчика состава смеси
P0179 Высокий показатель датчика состава смеси
P0180 Неисправность в цепи датчика А температуры топлива
P0181 Неправильный показатель / не отрегулирован датчик А температуры топлива
P0182 Низкий показатель датчика А температуры топлива
P0183 Высокий показатель датчика А температуры топлива
P0184 Неисправность датчика А температуры топлива
P0185 Неисправность в цепи датчика B температуры топлива
P0186 Неправильный показатель / не отрегулирован датчик B температуры топлива
P0187 Низкий показатель датчика B температуры топлива
P0188 Высокий показатель датчика B температуры топлива
P0189 Неисправность датчика B температуры топлива
P0190 Неисправность в цепи датчика температуры топлива
P0191 Неправильный показатель / не отрегулирован датчик температуры топлива
P0192 Низкий показатель датчика температуры топлива
P0193 Высокий показатель датчика температуры топлива
P0194 Неисправность датчика температуры топлива
P0195 Неисправность датчика температуры масла
P0196 Неправильный показатель / не отрегулирован датчик температуры масла
P0197 Низкий показатель датчика температуры масла
P0198 Высокий показатель датчика температуры масла
P0199 Неисправность датчика температуры масла
P0200 Неисправность в цепи форсунки
P0201 Неисправность форсунки - цилиндр 1
P0202 Неисправность форсунки - цилиндр 2
P0203 Неисправность форсунки - цилиндр 3
P0204 Неисправность форсунки - цилиндр 4
P0205 Неисправность форсунки - цилиндр 5
P0206 Неисправность форсунки - цилиндр 6
P0207 Неисправность форсунки - цилиндр 7
P0208 Неисправность форсунки - цилиндр 8
P0209 Неисправность форсунки - цилиндр 9
P0210 Неисправность форсунки - цилиндр 10
P0211 Неисправность форсунки - цилиндр 11
P0212 Неисправность форсунки - цилиндр 12
P0213 Неисправность 1 форсунки при пуске
P0214 Неисправность 2 форсунки при пуске
P0215 Неисправность стопорного клапана двигателя
P0216 Неисправность в цепи регулировки момента зажигания
P0217 Перегрев двигателя

P0218 Перегрев трансмиссии
P0219 Слишком высокие обороты двигателя
P0220 Неисправность в цепи датчика положения дроссельной заслонки/Переключатель B
P0221 Неправильный показатель / не отрегулирован датчик положения дроссельной
заслонки/Переключатель B
P0222 Низкий показатель датчика положения дроссельной заслонки/Переключатель B
P0223 Высокий показатель датчика положения дроссельной заслонки/Переключатель B
P0224 Неисправность датчика положения дроссельной заслонки/Переключатель B
P0225 Неисправность в цепи датчика положения дроссельной заслонки/Переключатель С
P0226 Неправильный показатель / не отрегулирован датчик положения дроссельной
заслонки/Переключатель C
P0227 Низкий показатель датчика положения дроссельной заслонки/Переключатель C
P0228 Высокий показатель датчика положения дроссельной заслонки/Переключатель C
P0229 Неисправность датчика положения дроссельной заслонки/Переключатель C
P0230 Неисправность в первичной цепи топливного насоса
P0231 Низкий показатель вторичной цепи топливного насоса
P0232 Высокий показатель вторичной цепи топливного насоса
P0233 Неисправность во вторичной цепи топливного насоса
P0234 Перегрузка двигателя
P0235 Неисправность в цепи датчика А турбокомпрессора
P0236 Неправильный показатель / не отрегулирован датчик А турбокомпрессора
P0237 Низкий показатель датчика А турбокомпрессора
P0238 Высокий показатель датчика А турбокомпрессора
P0239 Неисправность датчика B турбокомпрессора
P0240 Неправильный показатель / не отрегулирован датчик B турбокомпрессора
P0241 Низкий показатель датчика B турбокомпрессора
P0242 Высокий показатель датчика B турбокомпрессора
P0243 Неисправность соленоид А турбокомпрессора
P0244 Неправильный показатель / не отрегулирован соленоид А турбокомпрессора
P0245 Низкий показатель соленоида А турбокомпрессора
P0246 Высокий показатель соленоида А турбокомпрессора
P0247 Неисправность соленоида B турбокомпрессора
P0248 Неправильный показатель / не отрегулирован соленоид B турбокомпрессора
P0249 Низкий показатель соленоида B турбокомпрессора
P0250 Высокий показатель соленоида B турбокомпрессора
P0251 Неисправность датчика топлива А насоса форсунки (Кулачок/Ротор/Форсунка)
P0252 Неправильный показатель / не отрегулирован датчик топлива А насоса форсунки
(Кулачок/Ротор/Форсунка)
P0253 Низкий показатель датчика топлива А насоса форсунки (Кулачок/Ротор/Форсунка)
P0254 Высокий показатель датчика топлива А насоса форсунки
(Кулачок/Ротор/Форсунка)
P0255 Неисправность датчика топлива А насоса форсунки (Кулачок/Ротор/Форсунка)
P0256 Неисправность датчика топлива B насоса форсунки (Кулачок/Ротор/Форсунка)
P0257 Неправильный показатель / не отрегулирован датчик топлива B насоса форсунки
(Кулачок/Ротор/Форсунка)
P0258 Низкий показатель датчика топлива B насоса форсунки (Кулачок/Ротор/Форсунка)
P0259 Высокий показатель датчика топлива А насоса форсунки
(Кулачок/Ротор/Форсунка)
P0260 Неисправность датчика топлива А насоса форсунки (Кулачок/Ротор/Форсунка)
P0261 Низкий показатель цепи форсунки 1 цилиндра
P0262 Высокий показатель цепи форсунки 1 цилиндра
P0263 Неправильно сбалансирован 1 цилиндр
