Chery Service Manual for A520                  Body Dimension and Accessories



27

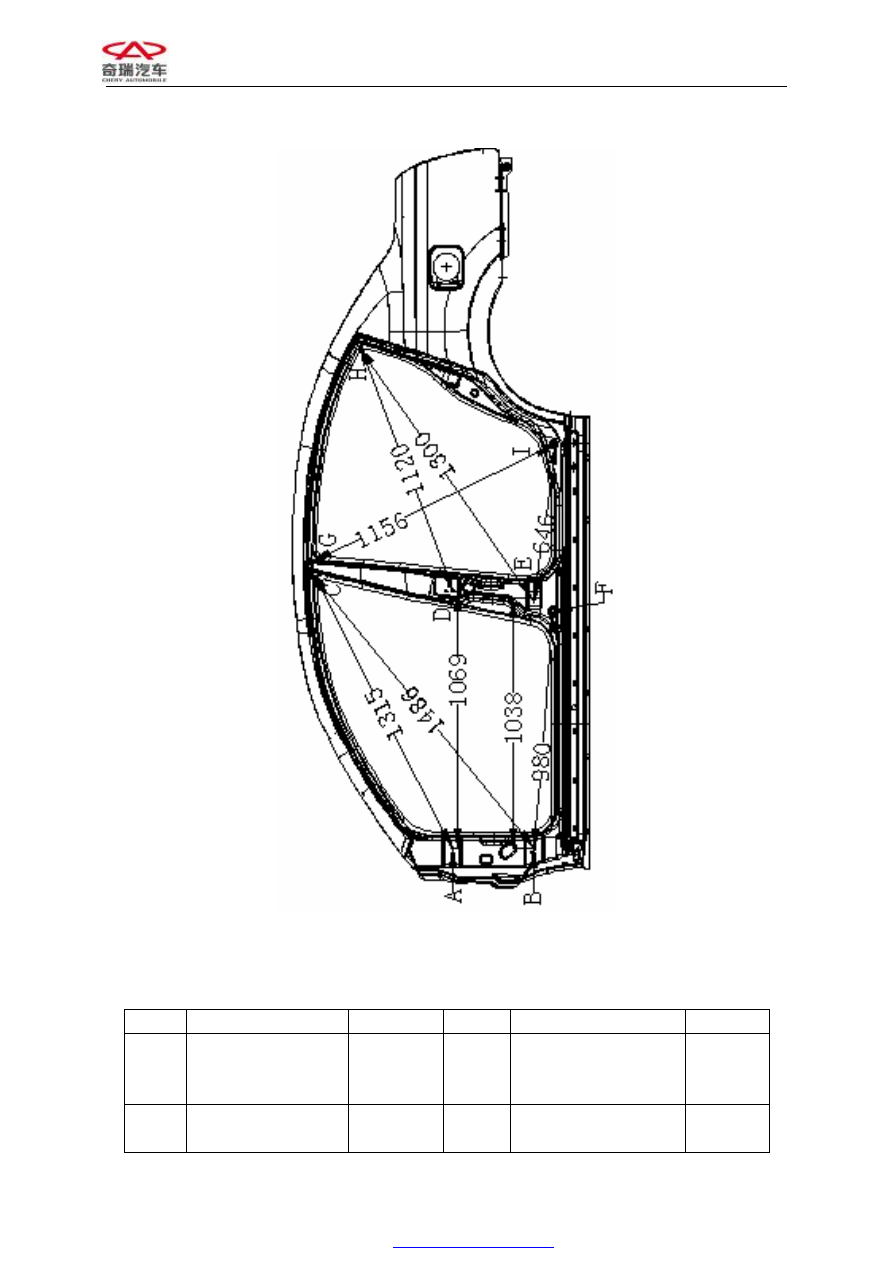

Opening dimension of all the parts:



Dimension of the body, left-right        Note: Symbols in uppercase English letter indicates the
left of the body while lowercase English letter indicates the right of the body. (View from the
rear of the vehicle)

Mark

Name

Diameter

Mark

Name

Diameter

Aa

Mounting  hole  for
the  upper  hinge  of
the front door

11

Ff

Support  point  for  the
front door



Bb

Mounting  hole  for
the  lower  hinge  of

11

Gg

Front  upper  corner
point of the rear door



Chery Service Manual for A520                  Body Dimension and Accessories



28

the front door

guide  rail  of  the  side
panel

Cc

Upper  corner  point
of  the  front  door
guide  rail  of  the
side panel



Hh

Rear  upper  corner
point of  the  rear door
guide  rail  of  the  side
panel



Dd

Mounting  hole  for
the  upper  hinge  of
the rear door

11

Ii

Support  point  of  the
rear door



Ee

Mounting  hole  for
the  lower  hinge  of
the rear door

11









Chery Service Manual for A520                  Body Dimension and Accessories



1

SQR7161A2H/SQR7201A2F

BODY DIMENSION & ACCESSORIES


TABLE OF CONTENTS

CHAPTER ONE: FRONT ACCESSORIES


3


CHAPTER TWO: TRUNK LID

10


CHAPTER THREE: DOOR

14


CHAPTER FOUR: INTERIOR TRIM

27


CHAPTER FIVE: SUN ROOF

33


CHAPTER SIX: INSTRUMENT PANEL

39


CHAPTER SEVEN: DISASSEMBLY MANUAL FOR EVAPORATOR


48


CHAPTER EIGHT: WINDSHIELD

54


CHAPTER NINE: BODY DIMENSION

63

Chery Service Manual for A520                  Body Dimension and Accessories



2

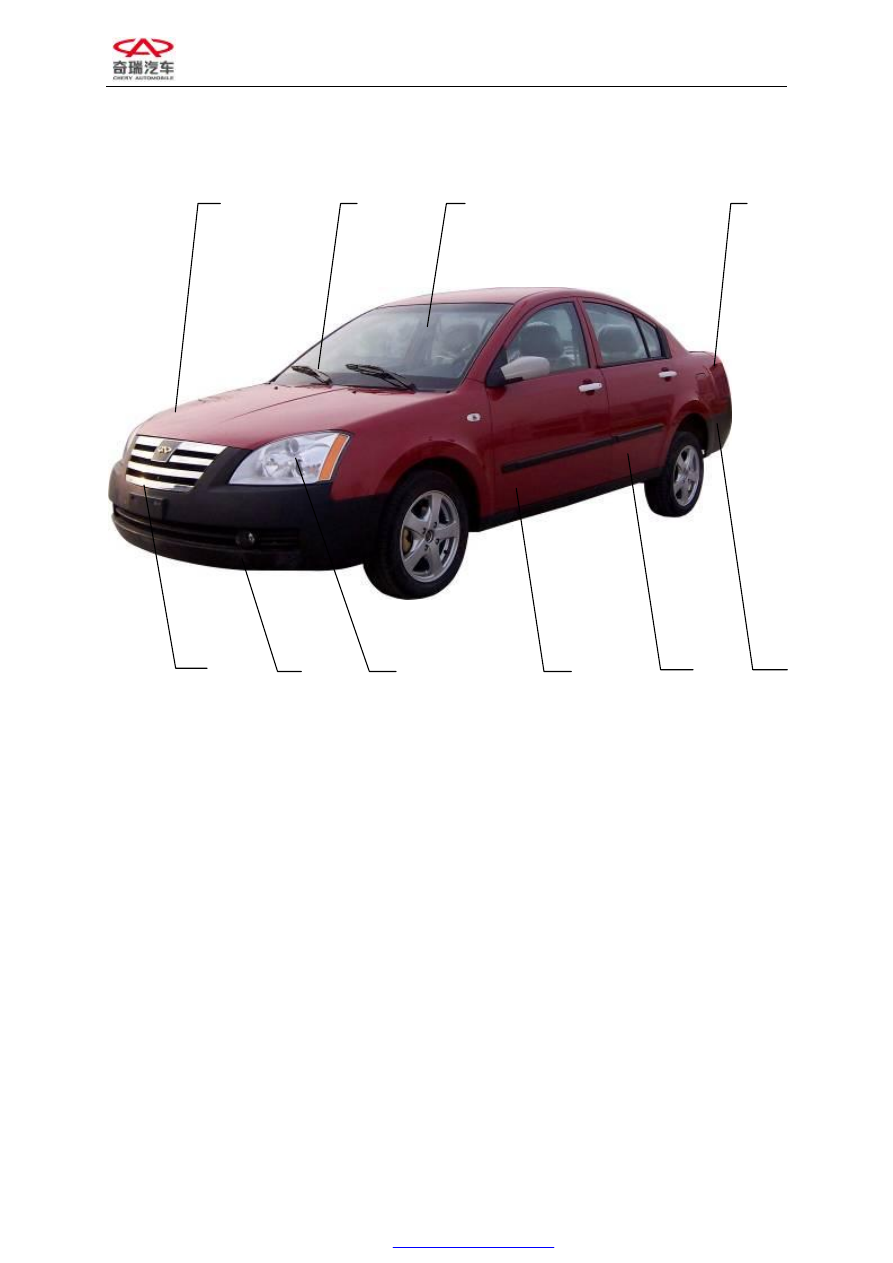

APPEARANCE VIEW:


























Figure 1

1.  Engine Hood

2.  Windscreen Wiper Arm

3.  Front Windscreen

4.  Tail Light Assembly

5.  Air Inlet Grille Assembly

6.  Front Bumper Assembly

7.  Left Front Headlamp Assembly

8.  Left Front Door

9.  Right Front Door

10.  Rear Bumper Assembly

1

2

3

4

5

6

7

8

9

10
