Chery B11 Service Manual                                                                  Four-wheel alignment









Chapter 3 Four-wheel Alignment Test and Adjustment



Section 1 Basic Test

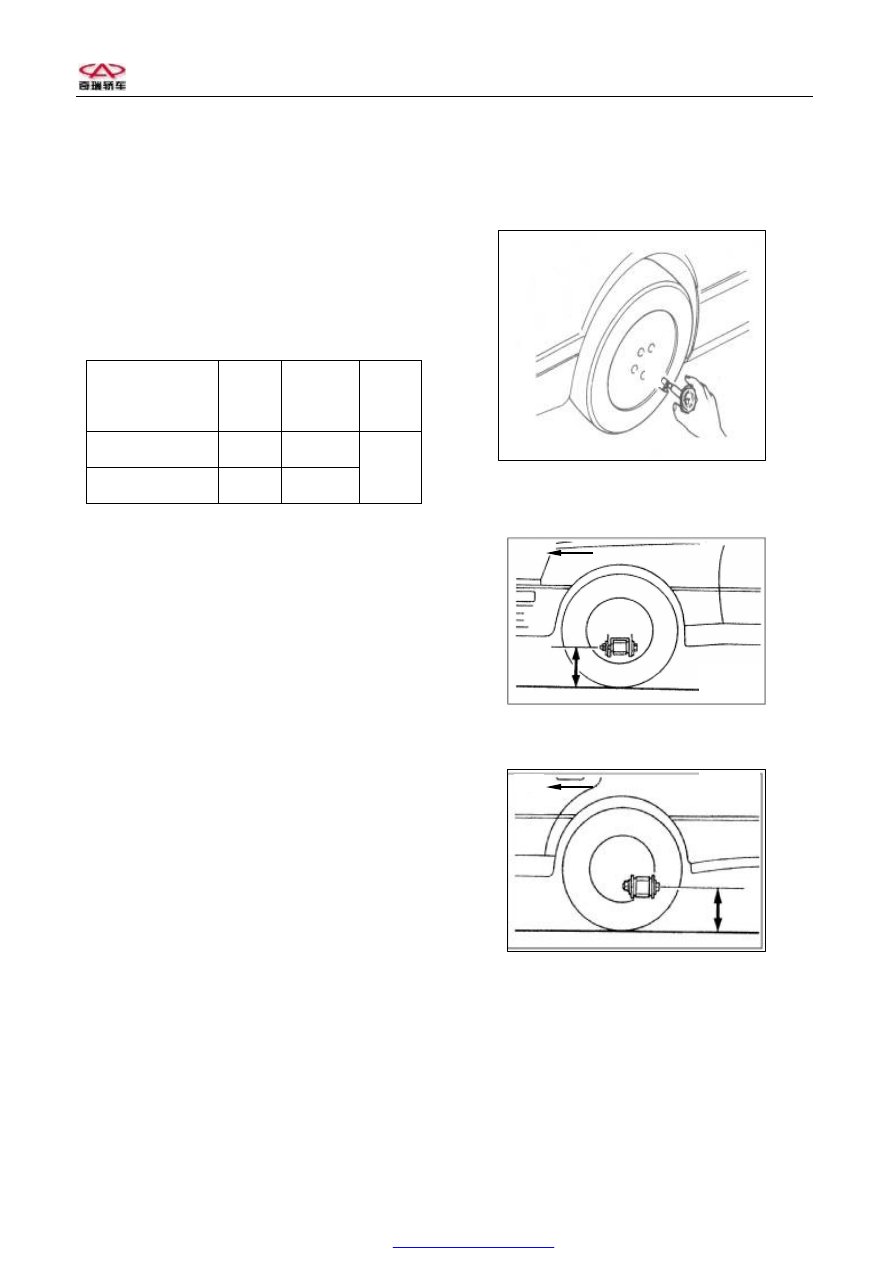

Preparation before adjustment

I.

Check before adjustment

  1、Check and adjust tyre pressure to

assigned

 pressure.

Standard inflation pressure of cold tyre (kPa)









2、Check body height

Before  measuring  vehicle  height,  pressurize  the  tyre  to

standard assigned  value (pay attention to keeping left tyre pressure

in accordance with right tyre pressure.)

①Front measurement point

Measure the  height between lower control arms assy from the

ground and pivot of binding bolt of front steering knuckle. Body height of left and right wheel shall be basically the same.

②Rear measurement point

Measure  the  height  between  rear  axle  assy  from  the  ground

and  pivot  of  binding  screw  bolt  of  shock  absorber.  Body  height  of

left and right wheel shall be basically the same.

Caution: Before testing  wheel alignment, adjust the vehicle to

assigned height first

.



If vehicle height fails to meet the standard value, check if front suspension and rear suspension have been damaged or

deformed.

3、Check front-wheel bearing clearance, and replace front-wheel bearing if necessary.

4、Check if rims and tyres wobble.

5、Check if ball joint of cross connecting rod loosens.

Tyre size

Front

wheel

Rear

wheel

Spare

tyre

205/65R15*94H

220

200

205/55R16*91H

220

200

250



Front

Back

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery B11 Service Manual                                                                  Four-wheel alignment





6、Park the vehicle without luggage and persons on the level ground.

7、Heights  from  left  and  right  sides  of  fender  apron  to  vehicle  center  line  can’t  exceed  standard  height  of

checking suspension.

8、Wobble wheels to check if shock absorber functions properly.

Note：*1 Make sure fuel tank is full of fuel, radiator coolant and engine oil are in the given height, and the tyre jack and

basic hand tools are in the specified position.







II.

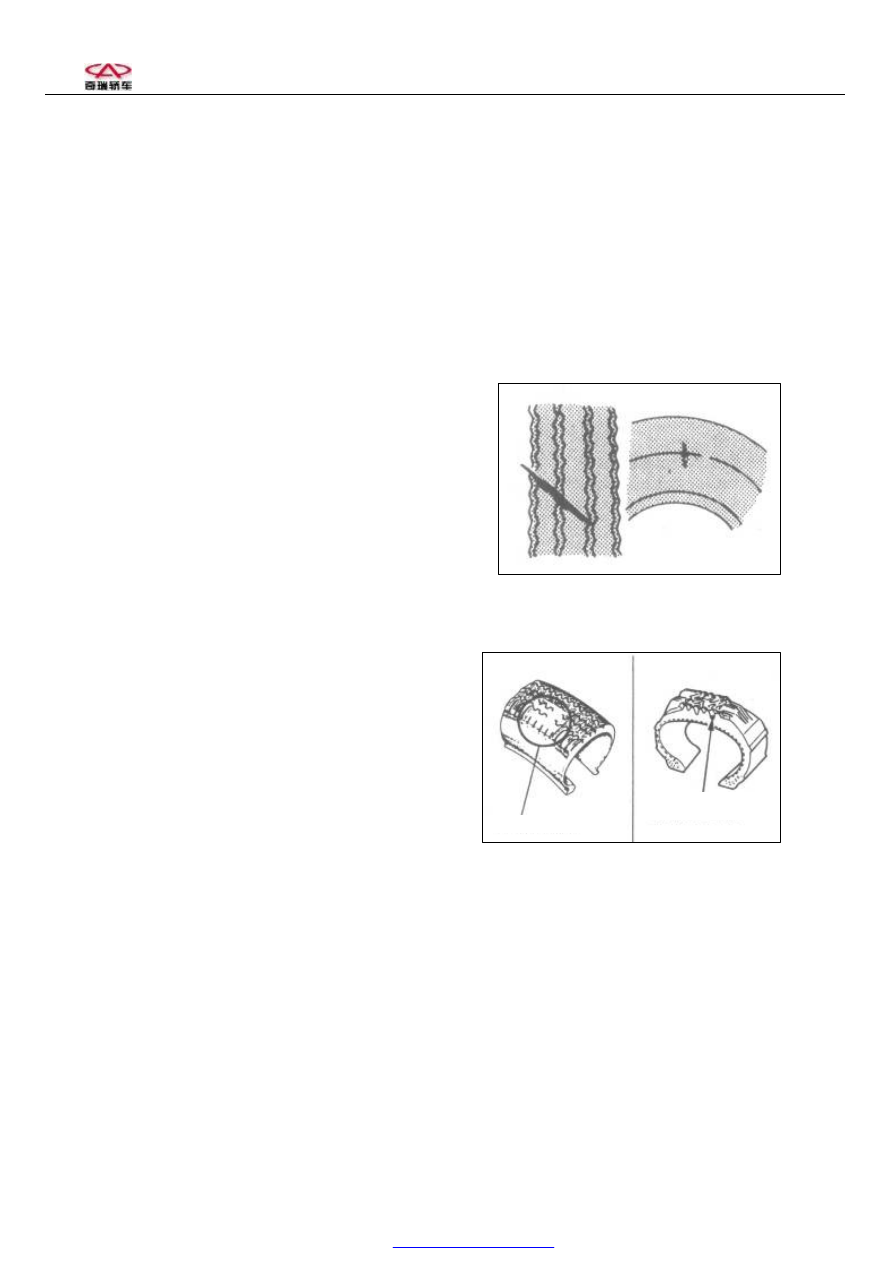

Rims and Tyres



1、

Sight Check

Check the rim and tyre.  It is needed to replace them, if crack

and  damage  and  deformation  of  the  rim  and  tyre  are  found.  (See

the figure)

2、

Tyre Abrasion

(1)

Check tread depth left. Standard

tyre illustrated in the  figure: at least 1.6mm Snow tyre: 50% of

tread.



（2）

It is needed to replace the tyre, if abrasion indicating strip

unfolds.





Figure: Tyre Abrasion Indicating Point

Figure: Tyre Abrasion


Abrasion indicating point

Abrasion indicating point
