Chery B11 Service Manual



Air Conditioner-43

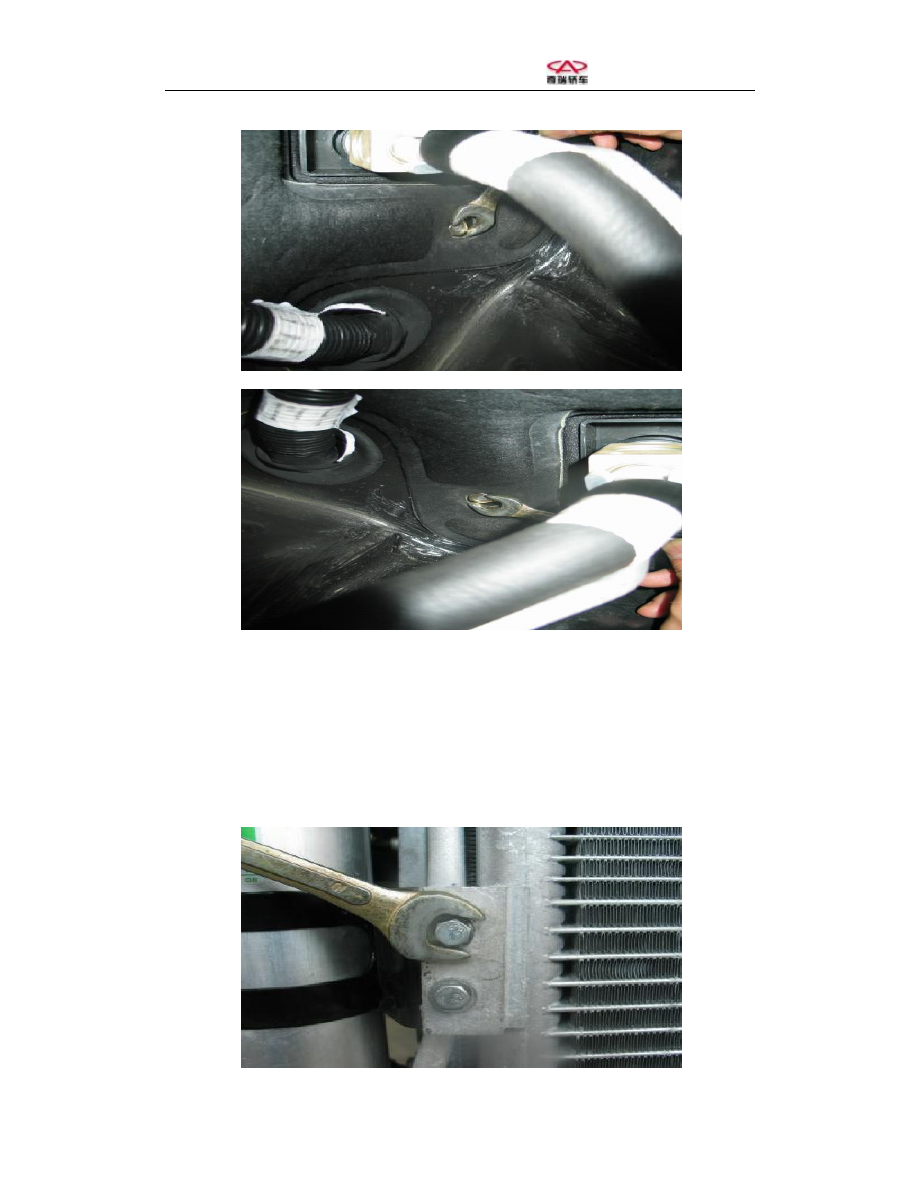

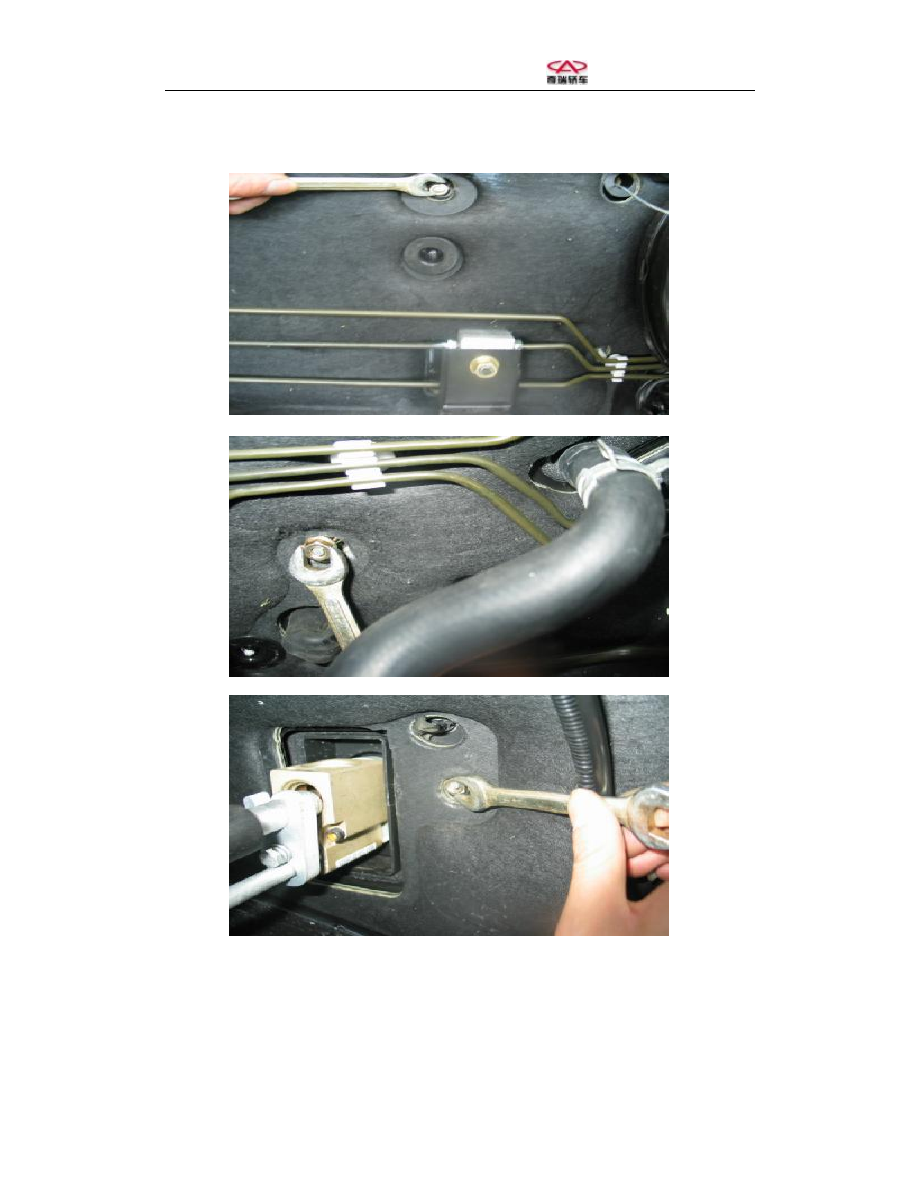

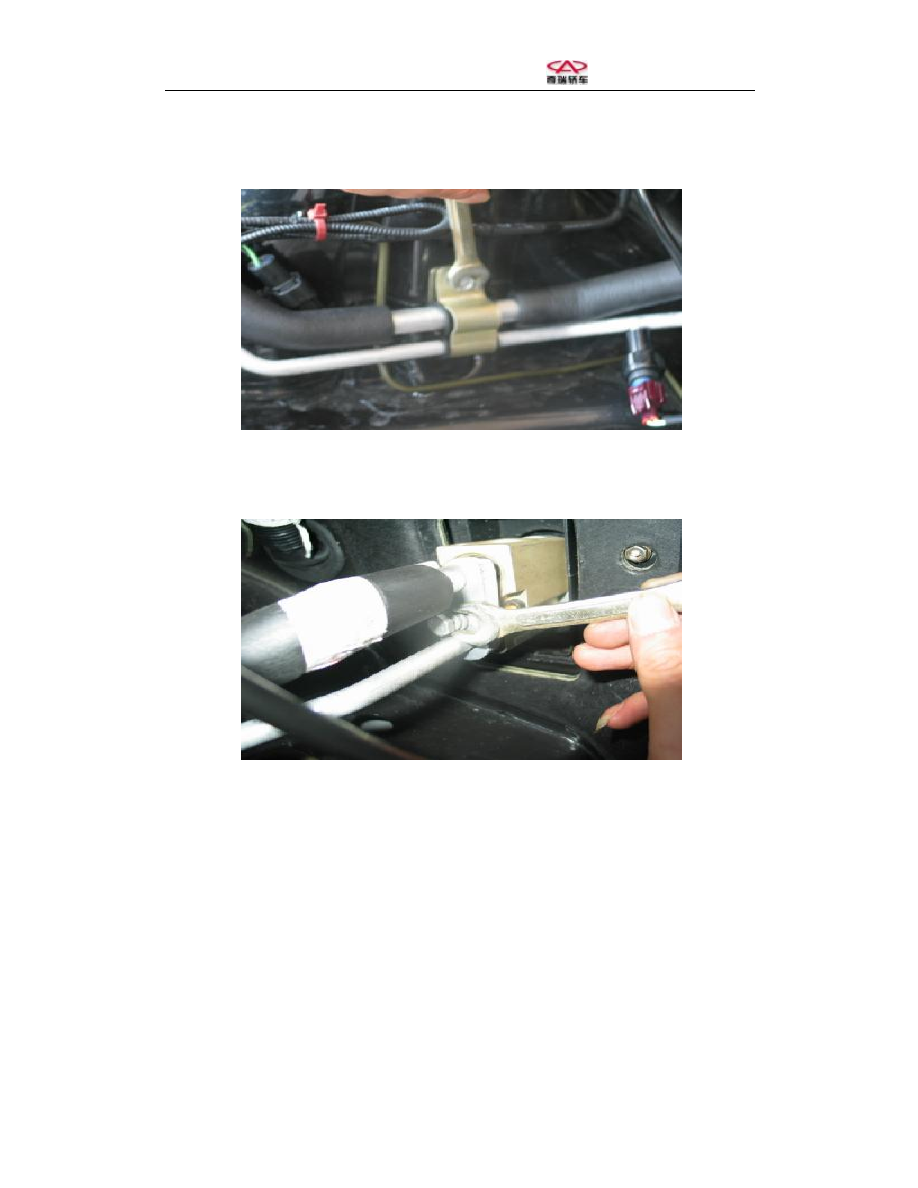

5.  Loosen the fixing bolts on the high-pressure pipe.



















6.  Loosen  the  fixing  bolts  available  for  fastening  the  high-  and  low-pressure  pipes  to  the

expansion valve, and draw out the high- and low-pressure pipes outwards.



















7.  Loosen the two fixing bolts on the expansion valve.

8.  Pull out the expansion valve outwards.

Install the expansion valve

Install  the  expansion valve  in the reverse  order  of removal.  And  vacuumize the system,  keep the

pressure, charge the refrigerant, and check the leakage.











Chery B11 Service Manual



Air Conditioner-44



Section 21 Evaporator

Disassemble the evaporator

Tools required:

Thinnose plier, 10 cm socket, connecting rod, 6 cm inner-hexagon spanner, 13 cm socket, speeder

wrench, and cross screwdriver.

1.  Enable  the  engine  to  operate  at  idle  speed,  and  the  air  conditioner  to  operate  more  than  10

min.

2.  Shut down the engine.

3.  Apply the recycling receiver to recycle the refrigerant of system.

4.  Remove  the  instrument  panel  trim  frame  (See  the  Description  of  Body),  and  then  loosen  the

four  tapping  screws  available  for  securing  the  control  panel,  and  pull  out  the  corresponding

wire connection.

5.  Disassemble the instrument console (See the Description of Body).

6.  Loosen the expansion valve (See the Disassembly of Expansion Valve).

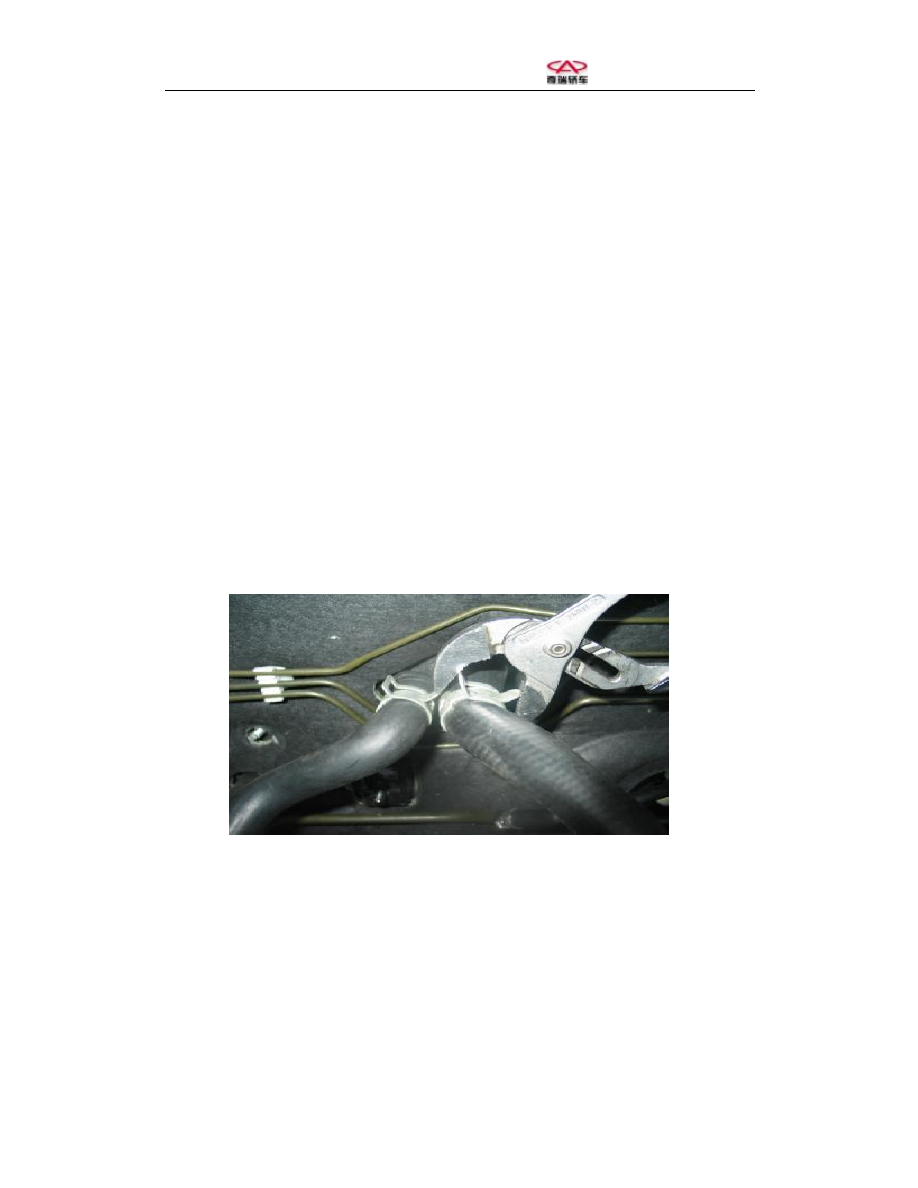

7.  Remove the two water pipes mounted on the water outlet/inlet pipes of the A/C assy.



























Chery B11 Service Manual



Air Conditioner-45





8.  Loosen the five fixing bolts on the bellows assy.





































































Chery B11 Service Manual



Air Conditioner-46







































9.  Pull out the harness connecting with the evaporator.

10.  Detach the bellows assy..

11.  Loosen the connection of the upper half of bellows, remove the damper rod, unscrew the four

fixing bolts on the inside/outside recirculating dampers, and remove the damper.

12.  Remove all cross recessed pan head screws from the upper half of bellows assy..

13.  Take out the upper half of bellows assy..
