DISASSEMBLY AND ASSEMBLY OF CLUTCH CONTROL ARM, CLUTCH

RELEASE SHAFT OIL SEAL, AND CLUTCH RELEASE BEARING



Disassembly:

——Drive car to the platform.

——Disassemble the clutch control cable

assembly.

——Disassemble engine bracket on the

transmission side.

——Lift the vehicle by lifter.

——Discharge  all  the  transmission  oil  by  screw

off the drain bolt under the differential.

——Get off  the  back  cover  by  punch,  do  not  hurt

the  contact  surface.  Disassemble  the  fixing
clip  of  the  separated  finger;  pull  off  clutch
release shaft, separated finger and spring.

——Take off clutch release bearing, and punch off

clutch  release  shaft  oil  seal  assembly.  Do  not
hurt the contact surface.




Assembly:

Assembly  is  opposite  to  the  disassembly  process,
pay attention to the following items:

——Lubricate the oil seal surface and put it in by a

special tool.

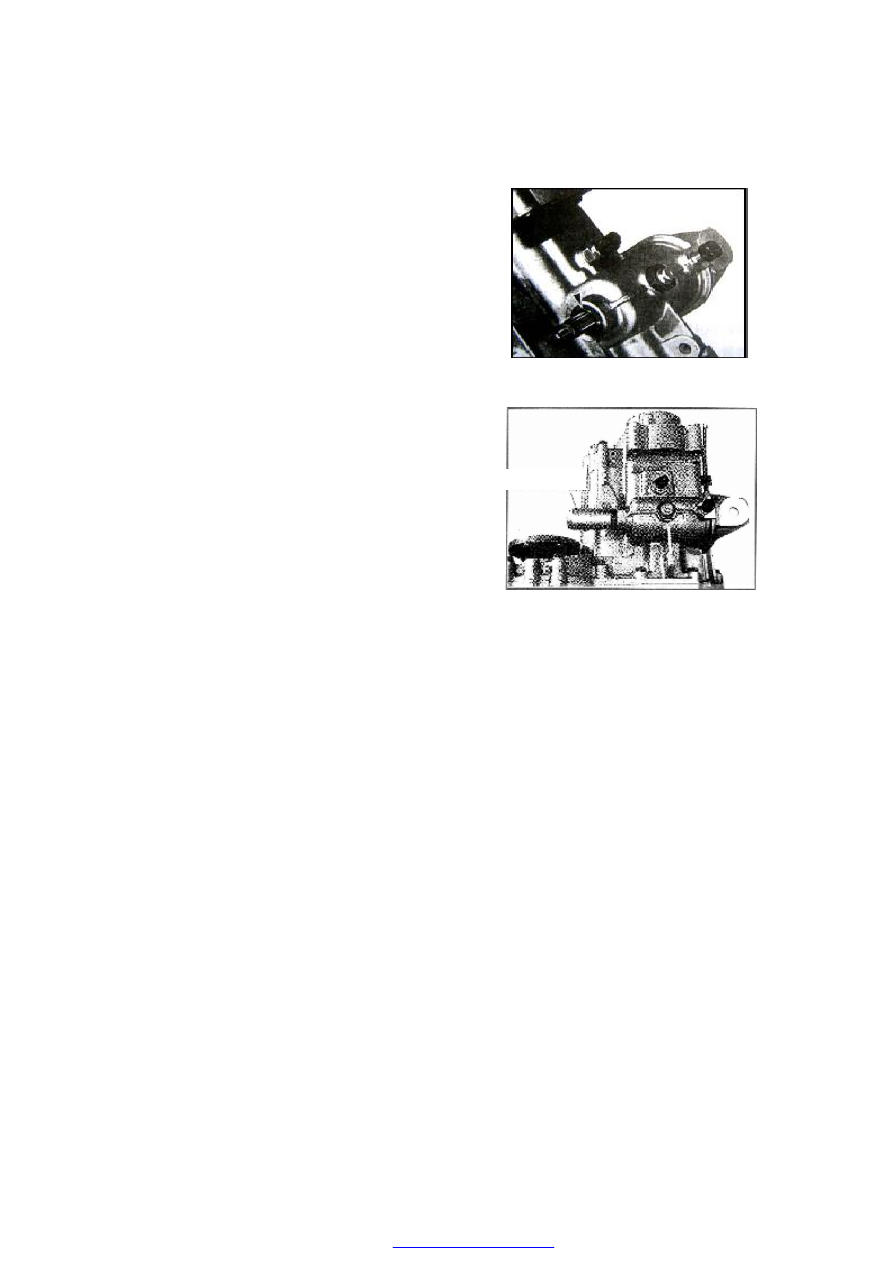

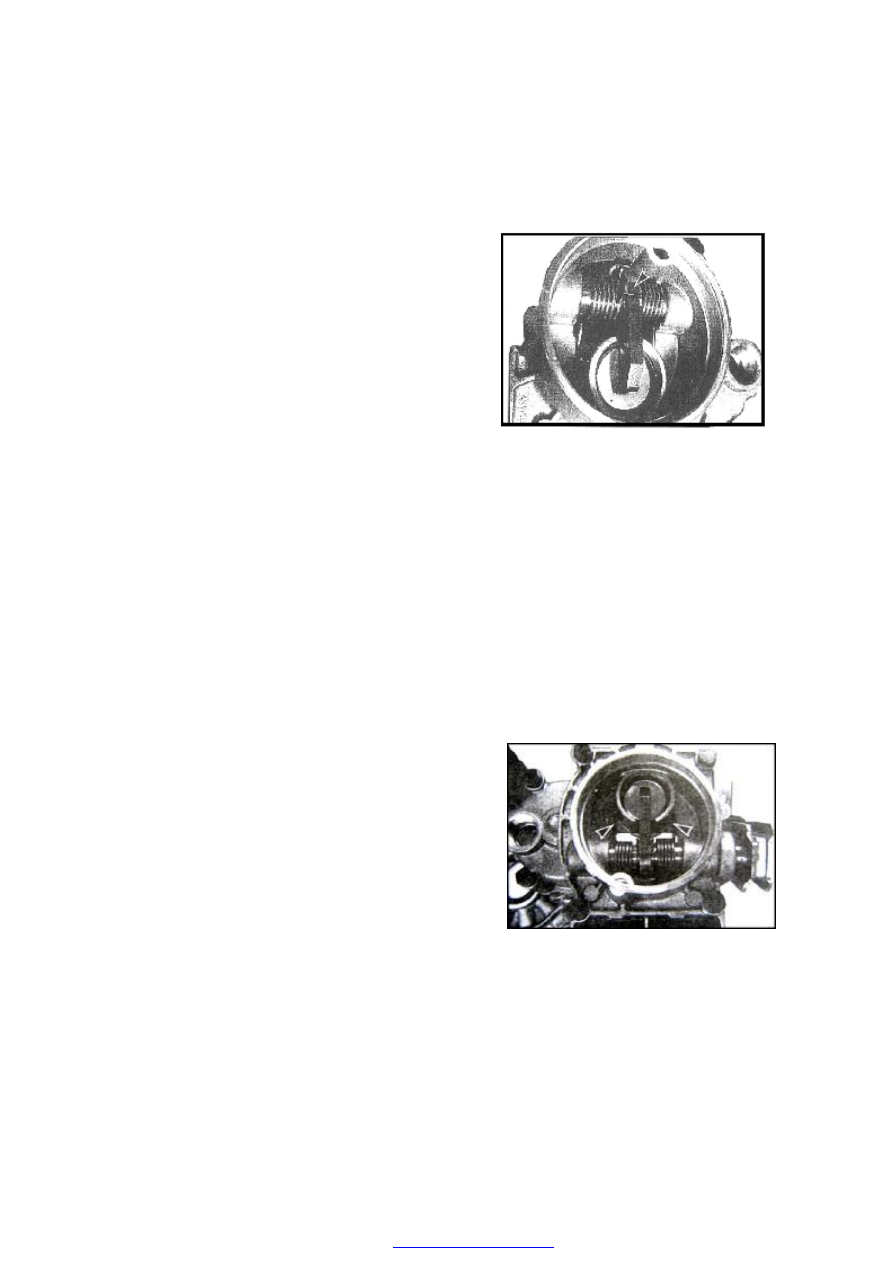

——Assemble clutch separated finger to the

position shows in the picture, and then
assemble release bearing, spring and clip. The
spring position shows in the picture.

——Press the new back cover to its right position

by  special  tool.  If  it  is  assembled  on  the
vehicle, extra work as below: fill transmission
oil to the specified level.

——Lower the vehicle on the platform and

connect to clutch control cable.






DISASSEMBLY AND ASSEMBLY OF THE GEARSHIFT SHAFT OIL SEAL



——The disassembly and assembly of the

gearshift shaft oil seal can be done when the
transmission is not broke down.

Disassembly:

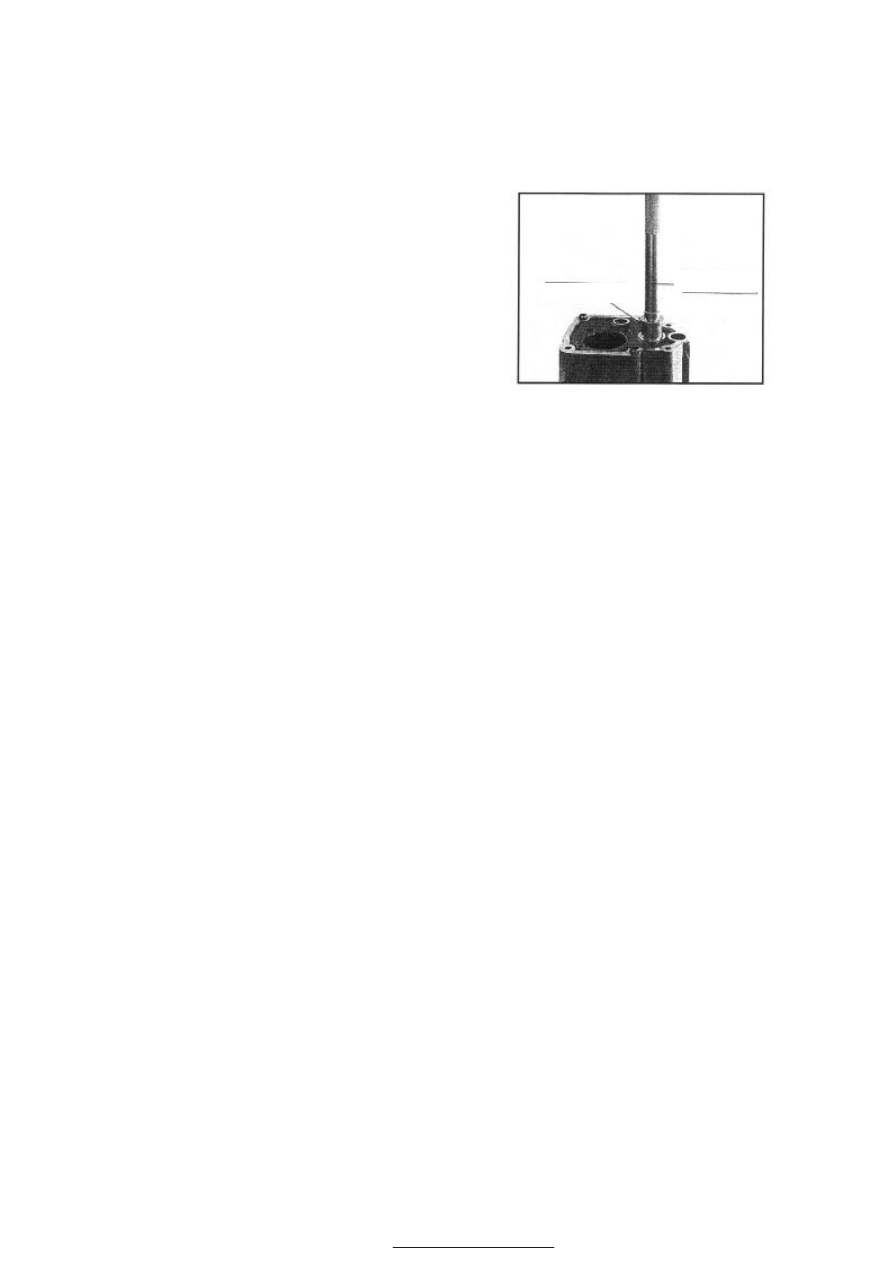

——See  the  picture,  remove  the  oil  seal  by  a  flat

spade or punch.





Assembly:





——Lubricate the lip of oil seal and press oil  seal

into  transmission  housing  completely  by  a
special tool.































G-29

DISASSEMBLY AND ASSEMBLY OF THE GEARSHIFT SHAFT BEARING



Disassembly:
——It needs to take off the gearshift shaft and oil

seal as changing the gearshift shaft bearing.

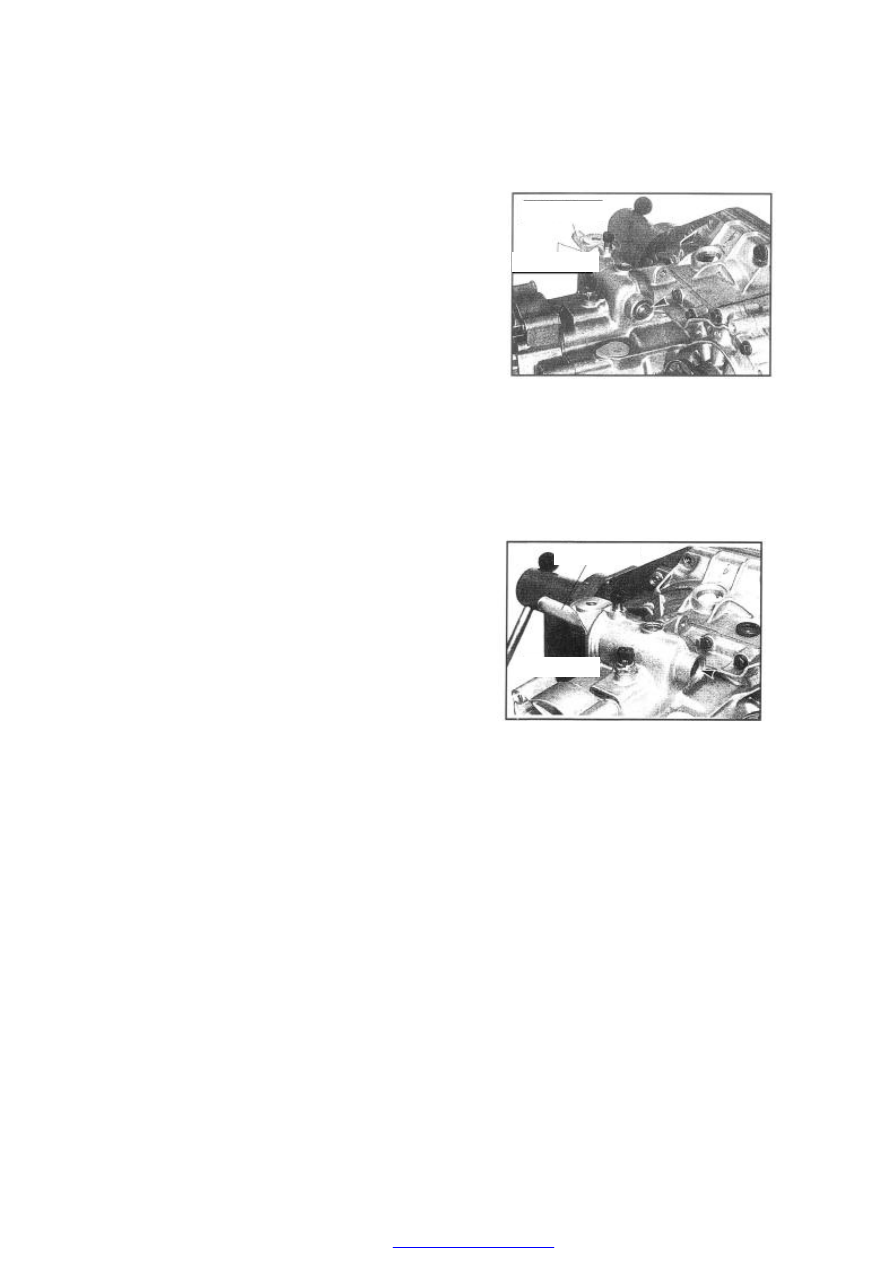

——Penetrate  the  special  tool  into  gearshift  shaft

housing,  see  the  picture,  and  tap  it  slightly
until  the  gearshift  shaft  out  from  the  other
side.















Assembly:



——Assemble  the  bearing  inside  of  the  position

which can contain the gearshift shaft.

—— Press  the  bearing  to  its  right  position  by

special  tool  and  then  assemble  the  gearshift
shaft.




























G-30

Special Tool

Special Tool

Special Tool

DISASSEMBLY AND ASSEMBLY OF THE OUTPUT SHAFT NEEDLE BEARING



Disassembly:

——Remove  the  needle  bearing  by  special  tool,

see the picture.



Assembly:

——Press  the  needle  bearing  to  its  right  position

by special tool.














































G-31

Special Tool
