139



III. Disassembly & assembly of the instrument wiring harness

Part No.：A18-3724030

(I).Preparation

Tools: Socket wrench, Phillips screwdriver, slotted screwdriver

(II) .Attentions

Cutting  the  power  is  a  must  when  disassembling  the

electric components & wiring harness

(III).

Disassembly steps



1.  Disassemble  the  instrument  panel  (See  the

disassembly of the instrument panel).

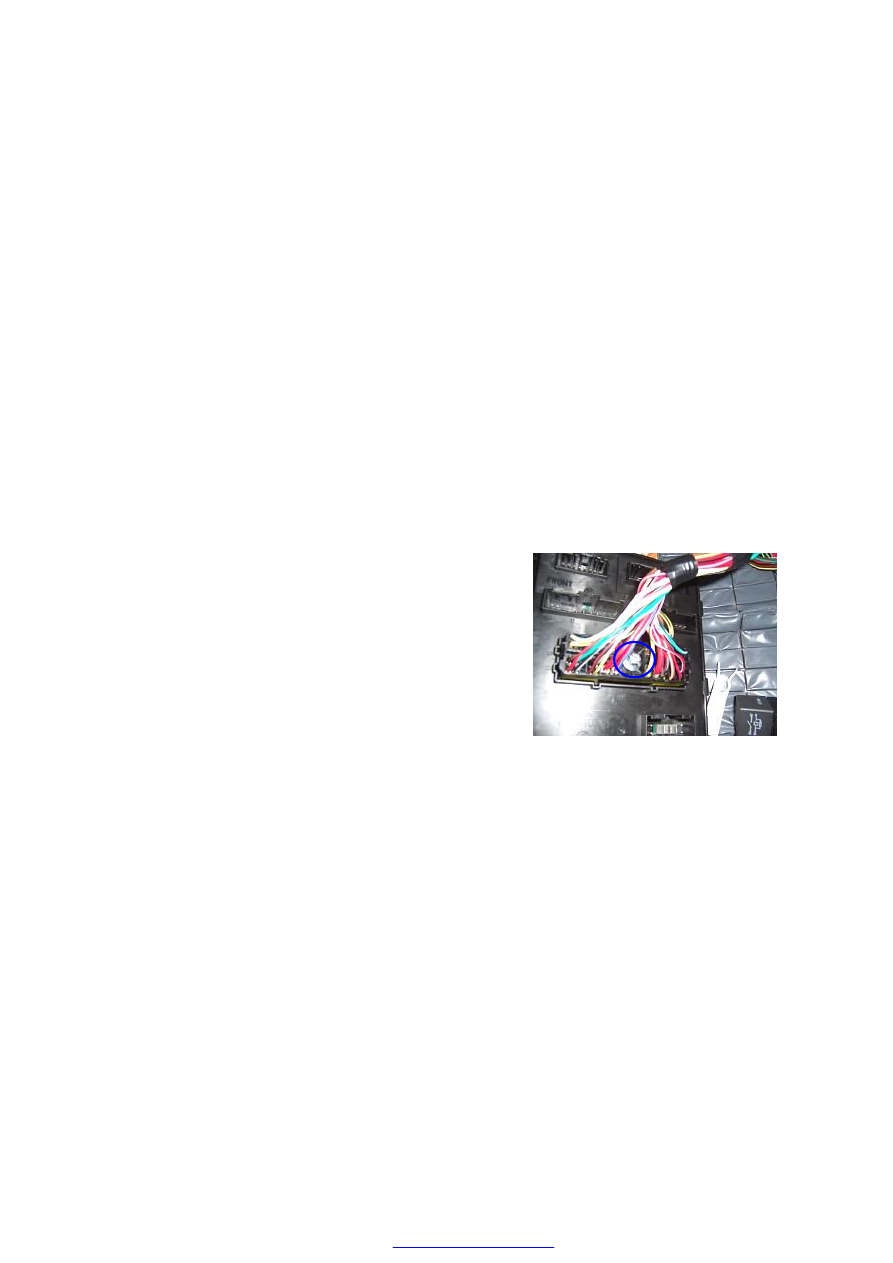

2.  Take  out  the  plug  of  the  instrument  relay  (Firstly

unscrew fixing bolts at the center of the relay plug with

the socket wrench).









140

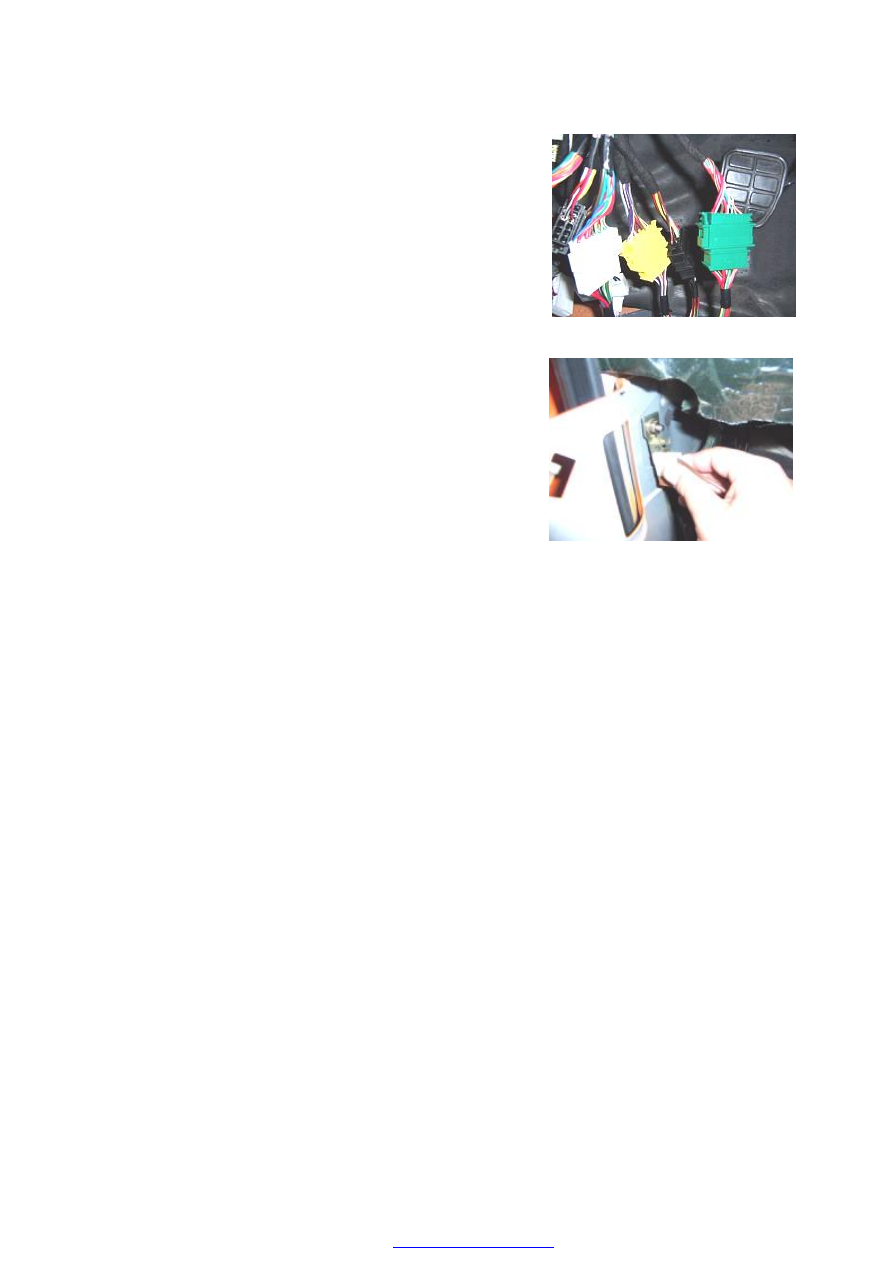

3. Take out other plug-in units of the instrument wiring

harness















3.  Take  out  the  3  earthed  plug-in  units;  take  out  the

instrument wiring harness assembly.

Notice:  This  earth  is  located  below  the  left  A  pillar

and left side of the pedal.







(IV).

Assembly steps



141

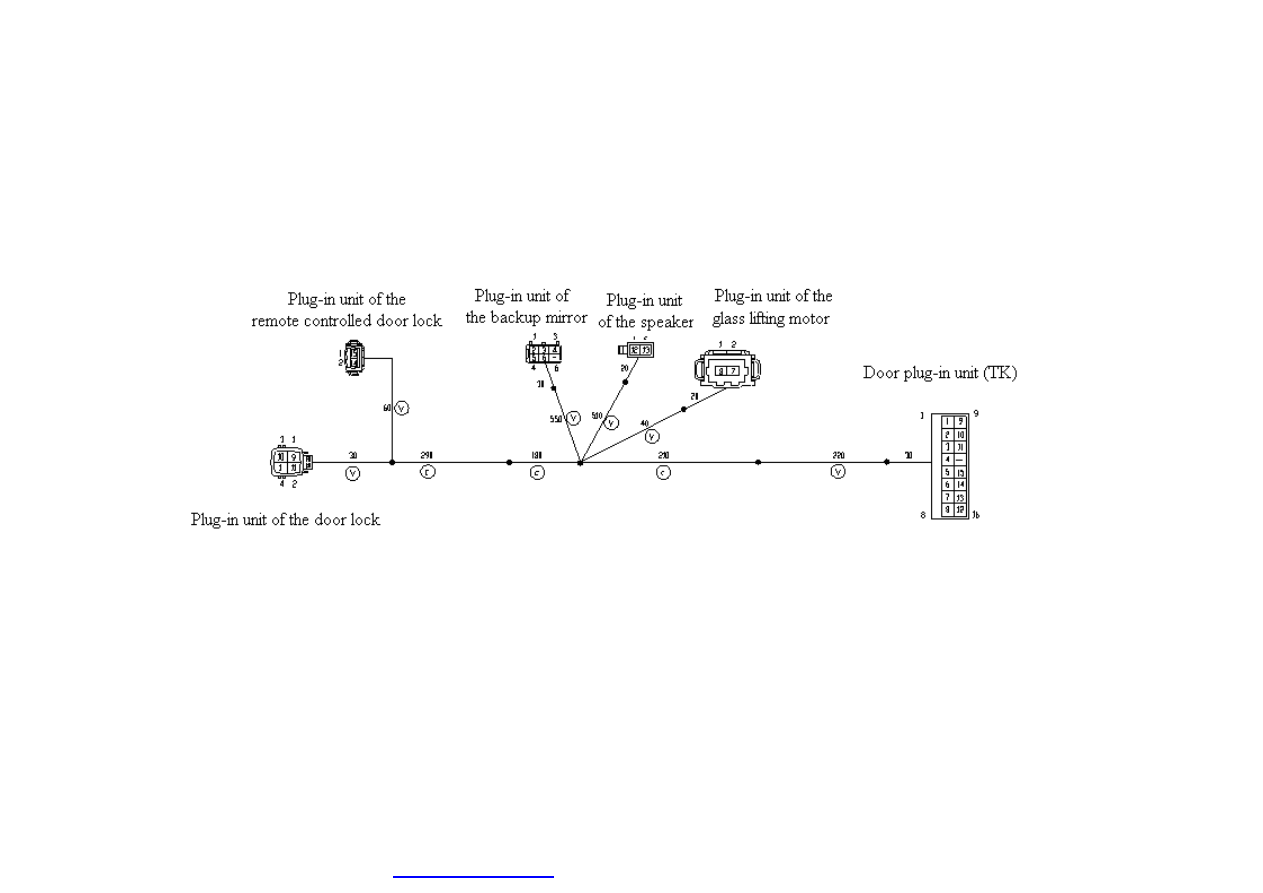

Section V Wiring Harness of the left front door



142



II. Main plug-in units explanation

Name of plug-in unit

Pin No.

Origin

1

Door plug-in unit TK

2

Door plug-in unit TK

3

Door plug-in unit TK

Plug-in unit of the door stop

4

Door plug-in unit TK

1

Door plug-in unit TK

Plug-in unit of the remote controlled door stop

2

Door plug-in unit TK

1

Door plug-in unit TK

2

Door plug-in unit TK

3

Door plug-in unit TK

4

Door plug-in unit TK

5

Door plug-in unit TK

Plug-in unit of the backup mirror

6

Door plug-in unit TK

1

Door plug-in unit TK

Plug-in unit of the speaker

2

Door plug-in unit TK

1

Door plug-in unit TK

Plug-in unit of the glass lifting motor

2

Door plug-in unit TK

1

Door stop plug-in unit

2

Plug-in unit of the backup mirror

3

Plug-in unit of the backup mirror

4

Plug-in unit of the backup mirror

5

Plug-in unit of the backup mirror

6

Plug-in unit of the backup mirror

7

Plug-in unit of the glass lifting motor

8

Plug-in unit of the glass lifting motor

9

Plug-in unit of the door stop

10

Plug-in unit of the door stop

11

Plug-in unit of the door stop

12

—

13

Plug-in unit of the door stop

14

Plug-in unit of the door stop

15

Plug-in unit of the speaker

Door plug-in unit（TK）

16

Plug-in unit of the speaker

III. Disassembly & assembly of the wiring harness of the left front door
