Chery A18. Manual - part 72

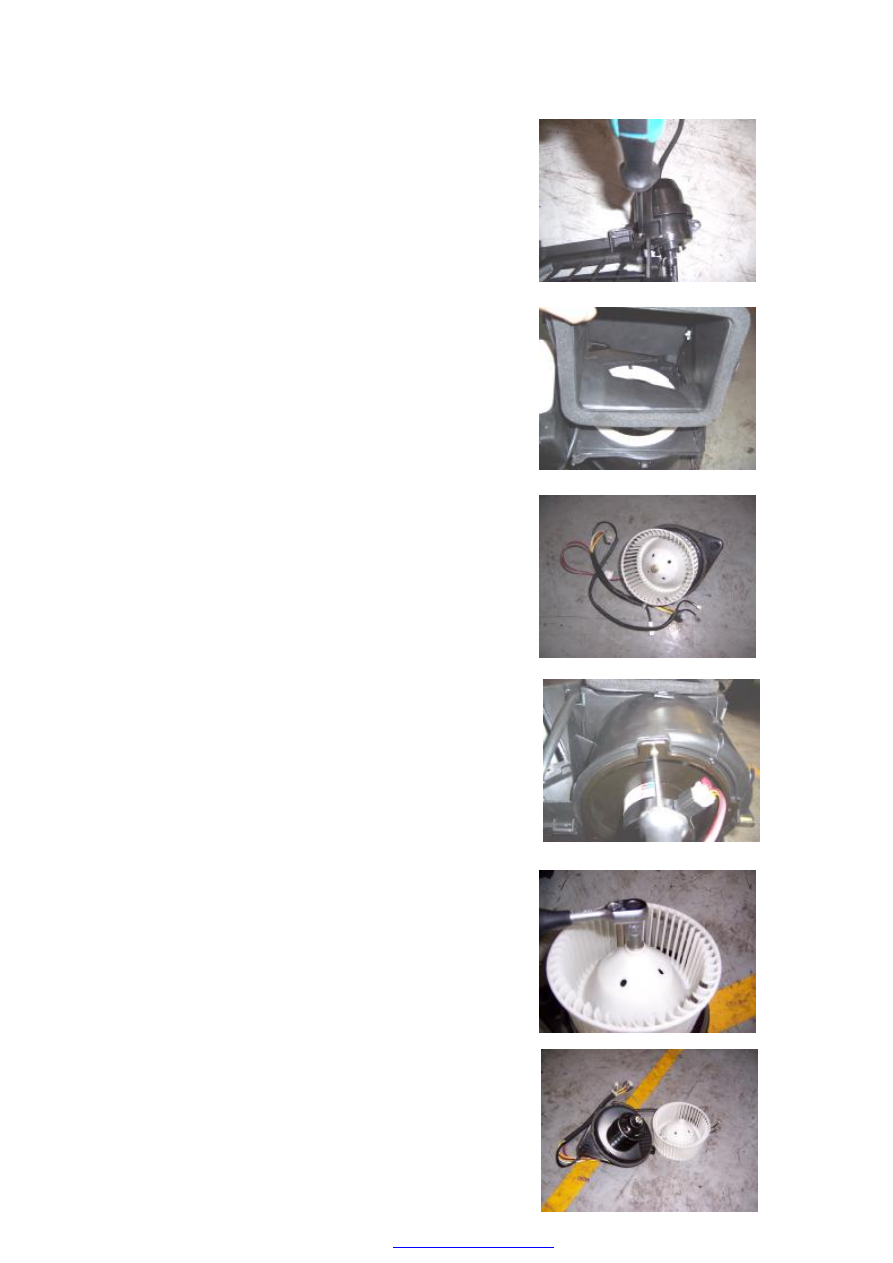

4.1.6.  Prize  up  all  connecting  buckles  of  the  shell  body  on

the  evaporating  tank  with  the  slotted  screwdriver,  then  take

out  all  bolts  on  it  and  take  out  the  air  outlet  device  of  the

blower.

Shown as the figure:

Moment: 3±0.5 Nm





















4.1.7.  Unscrew  2  bolts  of  the  vacuum  electromagnetic  valve

with the slotted screwdriver and take them out













4.1.8.  Unscrew  4  bolts  on  the  blower  with  the  Phillips

screwdriver, and then take them out













4.1.9.  Unscrew  fixing  bolts  of  the  fan  blades  with  the  socket

wrench 10# and take them out

Moment：5±0.5 Nm

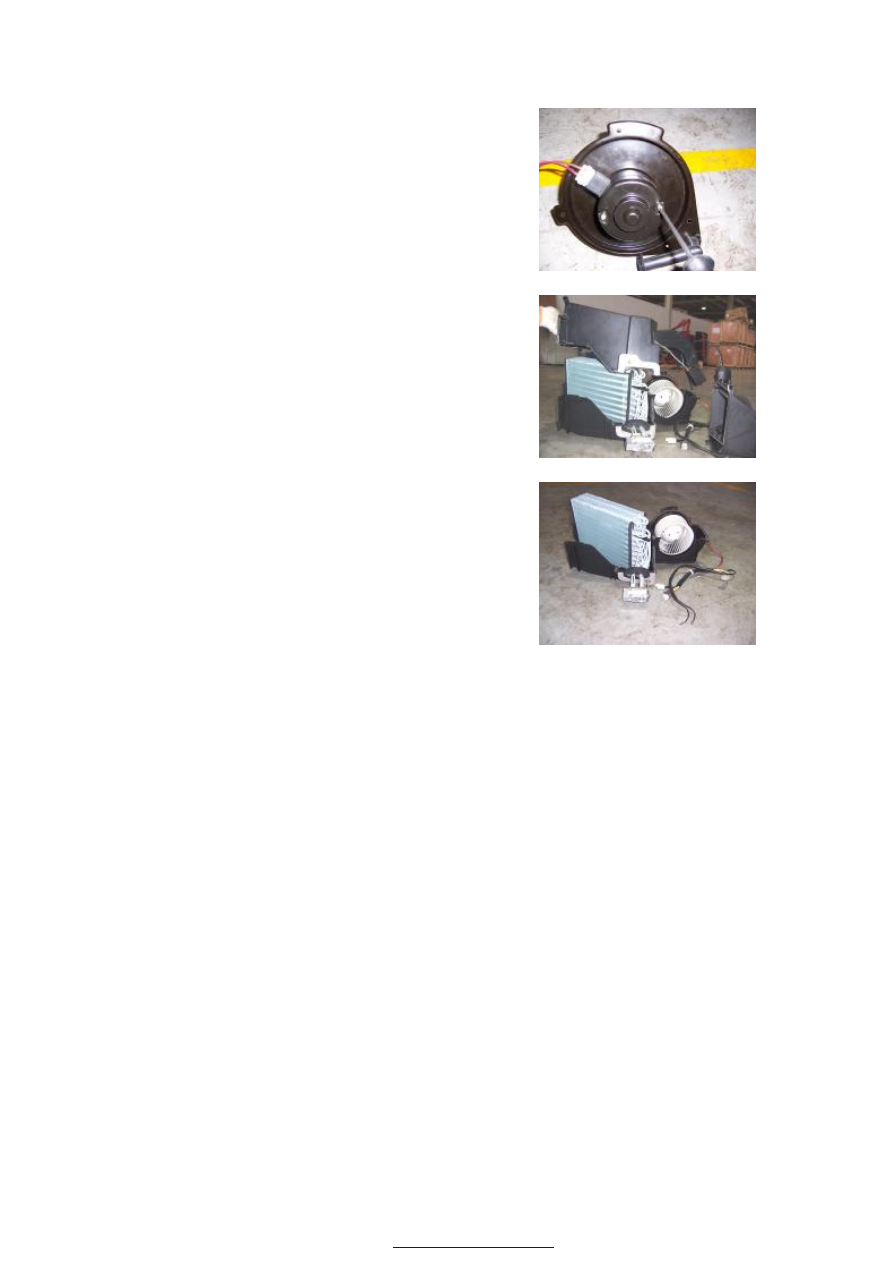

4.1.10. Unscrew fixing bolts of the fan motor with the Phillips

screwdriver and then take them out













4.1.11. Separate the upper & down parts of the shell body















4.1.12.  Just  take  out  the  evaporator  &  expansion  valve  form

the down shell body









4.2.

 Assembly steps



4.2.1.

 Assemble  according  to the  inverted  sequence of

the disassembly

4.2.2.  System  evacuation,  pressure  keeping  &  antifreezing

fluid  filling  need  to  be  checked  whether  or  not  missing  after

assembling. Check the heat exchanger fin whether blocking or

not. And if the heat exchanger is blocked use the compressed

air to clear.

III. Standard sides pressure value of high pressure & low pressure of

the air conditioner system

Side pressure value of the high pressure: 19--20bar

Side pressure value of the low pressure: 2.5--3bar

IV. Frequent Troubleshooting

Pressure deviation type

Possible reason

Troubleshooting

1.

High  side  pressure  is  stable  or

just

is

a

little

increased

(Compared  with  the  time  when

the  engine  stops  working),  Low

side  pressure  is  within  the

standard  scope  or  lower  the

standard

scope,

the

air

conditioner  refrigeration  effect

is not enough.

2.

Side pressure of high pressure is

normal,  and  side  pressure  of

low pressure is within the range

as  illustration,  but  refrigeration

capacity of AC is not sufficient.



Refrigerant  is  not  enough  loaded

or expansion valve failure

Draw out the refrigerant

●If the refrigerant is normally loaded

1.

Change expansion valve

2.

Refill the refrigerant in the system

3.

Test the pressure again

●If the refrigerant is not enough loaded

1.

Check  whether leak  or  not  and  if

there is, just repair it

2.

Refill  the  refrigerant  in  the

system

3.

Test the pressure again

High  side  pressure  is  higher  than  the

specified  value,  low  side  pressure

drops quickly to the standard scope or

lower than the standard scope, and the

air  conditioner  refrigeration  effect  is

not enough.

There  are  blocking  or  throttling

sites for the refrigerant pipeline

Expansion valve failure

Touch  pipeline  to  fell  the  temperature

change with hands

●If  each  part  of  some  parts  have

temperature difference

1.Clear  the  blocked  pipeline  with

compressed  air  &  nitrogen  gas  and  then

change the expansion valve

2. Change the blocked parts

●If there is not failure

1.

Clear  the  blocked  pipeline  with

compressed air & nitrogen gas

2.    Retest the pressure

Firstly  it  is  high  and  the  low  side

pressure  is  normal  but  after  a  while

the  high  side  pressure  is  higher  than

the specified  value,  low  side  pressure

is  within  the  standard  scope  or  is

lower  than  standard  scope  so  air

Expansion valve failure

There  are  vapor  in  the  refrigerant

pipeline



Check  the  expansion  valve  whether  or

not  dirty  or  rusty  and  change  if  it  is

necessary

●Clear  the  blocked  pipeline  with

conditioner  refrigeration  effect  is  not

enough.

High  side  pressure  is  higher  than  the

specified  valve  or  too  high,  low  side

pressure  is  too

high

and

air

conditioner  refrigeration  effect  is  not

enough  with  abnormal  sound  of  the

compressor

(Especially

at

the

beginning of starting the engine)

The  refrigerant  in  the  refrigerant

pipeline is over loaded.



Expansion valve failure

or compressor spoiled



Draw out the refrigerant

●If the refrigerant is normally loaded

1.

Change expansion valve

2.

Refill the refrigerant in the system

3.

Test the pressure again

●If  the  refrigerant  is  obviously  over

loaded

1.

1.  Refill  the  refrigerant  in  the

system

2.

Test the pressure again



Note:  After  retest  the  pressure,  if  the

system  is  not  still  normally  working,

assemble  the  expansion  valve  which  has

been  changed  again,  clear  the  blocked

pipeline  with  compressed  air  &  nitrogen

gas  and  then  change  the  compressor  &

storage liquid drying tank

When  switch  off  the  engine,  the  high

side pressure increase a little, low side

pressure  reduce  a  little  and  the  air

conditioner  refrigeration  effect  is  not

enough.

Compressor spoiled

Clear

the

blocked

pipeline

with

compressed  air  &  nitrogen  gas  and  then

change  the  compressor  &  storage  liquid

condensation tank



The  high  side  pressure  is  normal,  the

low  side  pressure  is  too  low,  the  air

conditioner  refrigeration  effect  is

normal and sometimes the  evaporator

is  frozen  (Although  the  refrigerant

quantity is normal)

Expansion

valve

failure

or

compressor spoiled

Change the expansion valve

Refill  the  refrigerant  in  the  system  Note:

After  retest  the  pressure,  if  the  system  is

not  still  normally  working,  assemble  the

expansion  valve  which  has  been  changed

again,  Clear  the  blocked  pipeline  with

compressed  air  &  nitrogen  gas  and  then

change  the  compressor  &  storage  liquid

drying tank

1.

High  &  low  side  pressure  is

normal  and  the  air  conditioner

refrigeration effect is not enough

2.    High  &  low  side  pressure  is

normal,  but  the  compressor  has

the  abnormal  sound  (Especially

at  the  beginning  of  starting

engine)and  the  air  conditioner

refrigeration effect is normal

Lube  oil  in  the  air  conditioner

pipeline is overloaded

Draw out the refrigerant

●Clear  the  blocked  pipeline  with

compressed air & nitrogen gas

Note:  When  change  the  air  conditioner

system  parts  such  as  the  compressor  and

so  on,  the  lube  oil  quantity  should  be
