Troubleshooting:  The  common  malfunctions  of  the
fuel  pump  are  representation  of  insufficient  fuel
pressure,  not  pumping  fuel  and  so  on.  It  shall  be
verified firstly  in troubleshooting that the  fuel pressure
is  within  rated  range  and  the  pipeline  is  leaked.  In
addition  both  the  positive  and  negative  pressure  of  the
fuel tank will have impacts on the fuel system.





※Solenoid fuel injector

Function:  The  fuel  injector  supplies  atomized  fuel  to
the engine through injecting the fuel within the required
time according to the demand from the ECU.



Structure and working principle: The ECU sends the
electrical  pulse  to  the  fuel  injector  coil  for  generate  a
magnetic  force.  If  the  magnetic  force  is  increased
enough to overcome the composite  force of the release
spring pressure force, the gravity force of needle valve,
and  the  friction  force,  the  needle  valve  will  begin  to
rise and the  fuel  injection  will  start.  The maximum  lift
range  of  the  needle  valve  is  no  more  than  0.1mm.
When  the  fuel  injection  pulse  ends,  the  pressure  force
of  the  release  spring  will  make  the  needle  valve  close
again.

Notes on installation: Only the specific connector can
be  used  in  the  fixed  fuel  injector  and  shall  not  be
mixed.

For  the  convenience  of  installation  it  is  recommended
that  the  upper  O  ring  connected  to  the  fuel  distributor
pipe  shall  be  coated  with  silica-free  clean  oil.  Pay
attention  not  to  make  oil  contaminate  the  inside  of  the
fuel injector and the injection hole.

Place  the  fuel  injector  in  the  fuel  injector  base  in
vertical direction and  fasten the injector on the base by
the clasp.



Note: As for the car not being used for a long time, it is
possible that such car can not start properly because the
coagulation  of  fuel  in  the  fuel  injector.  Under  such
circumstance  verify  carefully  that  the  fuel  injector  is
coagulated.

Fault diagnosis: The electrical injection system of A15
RHD  car  can  conduct  fault  diagnosis  on  the  driving
stage  of  the  fuel  injector  in  stead  of  conducting  fault
diagnosis  on  its  self.  If  the  driving  stage  of  the  fuel
injector  is  short  or  overloaded  to  the  battery  power
supply,  short  to  ground  or  open,  the  malfunction  flag





















supply,  short  to  ground  or  open,  the  malfunction  flag
bit  is set. The closed loop control of the oxygen sensor
and  its  memory  precontrol  are  disabled,  but  the  last
data  stored  in  its  memory  is  valid.  After  the
malfunction  is  fixed,  the  malfunction  flag  bit  will  be
reset.

Working pressure: 350 kPa

Resistance of the fuel injector: 11-16

Ω



Pins：  Each  fuel  injector  has  two  pins.  Of  which  the
one  marked  by  “+”  is  connected  to  the  87#  pin  of
output  terminal  of  the  fuel  pump  relay;  the  other  is
connected  to  the  27#,  6#,  7#,  or  47#  pin  of  the  ECU
respectively.







Troubleshooting:  The  common  malfunctions  of  the
fuel  injector  such  as  unsmooth  fuel  injection  and
defective atomization are normally resulted due to long
term  use  of  the  engine.  So  the  fuel  injector  shall  be
cleaned  periodically.  The  circuit  short  or  open  in  the
internal  coil  of  the  fuel  injector  also  will  result
malfunction of the fuel injection system. Verify that the
system circuits are short or open.







※  Idle actuator with step motor DLA

Function:  The  idle  actuator  with  step  motor  is  also
equipped with a bypass air intake duct. If the throttle is
closed  air  can  enter  the  engine  through  such  bypass
duct.  The  ECU  can  adjust  the  sectional  area  of  the
bypass  duct  through  this  step  motor,  control  the  air
intake  flow  and  in  turn  control  the  quantity  of  fuel
injection  based  on  the  air  flow.  The  increase  or
decrease  of  the  engine  rotary  speed  can  be  achieved
through  increasing  or  decreasing  the  sectional  area  of
the  bypass  duct  under  idle  speed,  through  which  the
closed  loop  control  of  engine  rotary  speed  under  idle
speed is achieved eventually.



Idle actuator with step motor

Connected to the
87# pin of the
  main relay

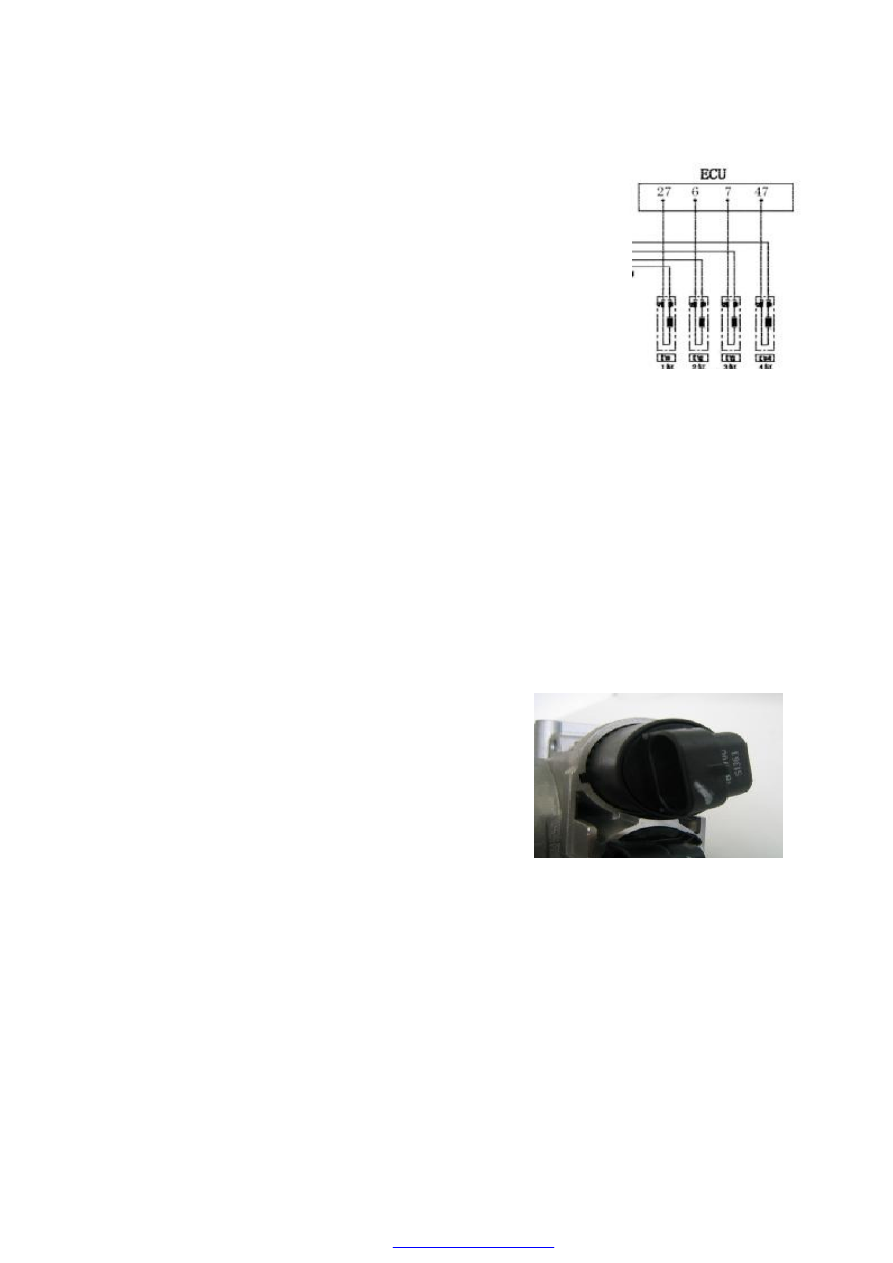

Circuit diagram of the solenoid fuel injector






Structure and working principle: The step motor is a
micro-motor,  which  is  comprised  of  steel  stators
installed  in  a  circle  and  a  rotor. Each  steel stator has  a
coil.  The  rotor  is  permanent  magnet  and  the  center  of
the  magnet  is  a  nut.  All  the  coils  of  stators  are  always
on.  If  the  current  direction  of  any  coil  is  changed,  the
rotor will turn by an angle. If all coils of stators change
their  currents  directions  in  a  proper  order,  a  rotating
magnetic  field  will  be  generated  and  result  in  the
permanent magnet rotor rotating in designed direction.

Fault  diagnosis:  The  ECU  can  detect the  circuit  short
and circuit open in the two coils of the idle step motor.
Upon  the  occurrence  of  such  malfunction  the  engine
malfunction  alarm  light  will  be  lit  and  the  engine  will
enter the malfunction operation mode.







Pins:

Pin A is connected to the 29# pin of ECU;

Pin B is connected to the 4# pin of ECU;

Pin C is connected to the 26# pin of ECU;

Pin D is connected to the 21# pin of ECU.

Troubleshooting: Verify that the four circuits between
the  step  motor  and  the  ECU  are  short  or  open.  Verify
that  the  step  motor  is  jammed.  Verify  that  there  is
circuit short or circuit open inside the step motor.







※  Ignition coil ZSK-ROV

Function: The ignition coil transforms the low voltage
of  the  primary  winding  into  the  high  voltage  of  the
secondary winding. The spark plug generates the spark
through  discharging  and  ignites  the  combustion  gas
mixed with air and fuel.

Structure and working principle: The ignition coil  is
comprised  of  the  primary  winding,  the  secondary
winding,  the  iron  core,  the  shell  and  so  on.  If  the
battery  voltage  applies  on  the  primary  winding,  the
primary  winding  is  charged.  After the  ECU  cut off the
circuit  of  the  primary  winding  the  charging  will  be
stopped  and  the  high  voltage  will  be  inducted  in  the
secondary winding.



Fault  diagnosis:  Because  the  ECU  is  not  able  to
conduct  diagnosing  for  the  ignition  coil,  there  is  no
diagnostic  trouble  code  for  the  malfunction  of  the
ignition  coil.  Whether  the  ignition  coil  functions
properly  can  be  judged  only  by  inspecting  the  ignition
coil  resistance.  The  ignition  coil  produces  quite  a  lot









External appearance of

The step motor
of the idle actuator

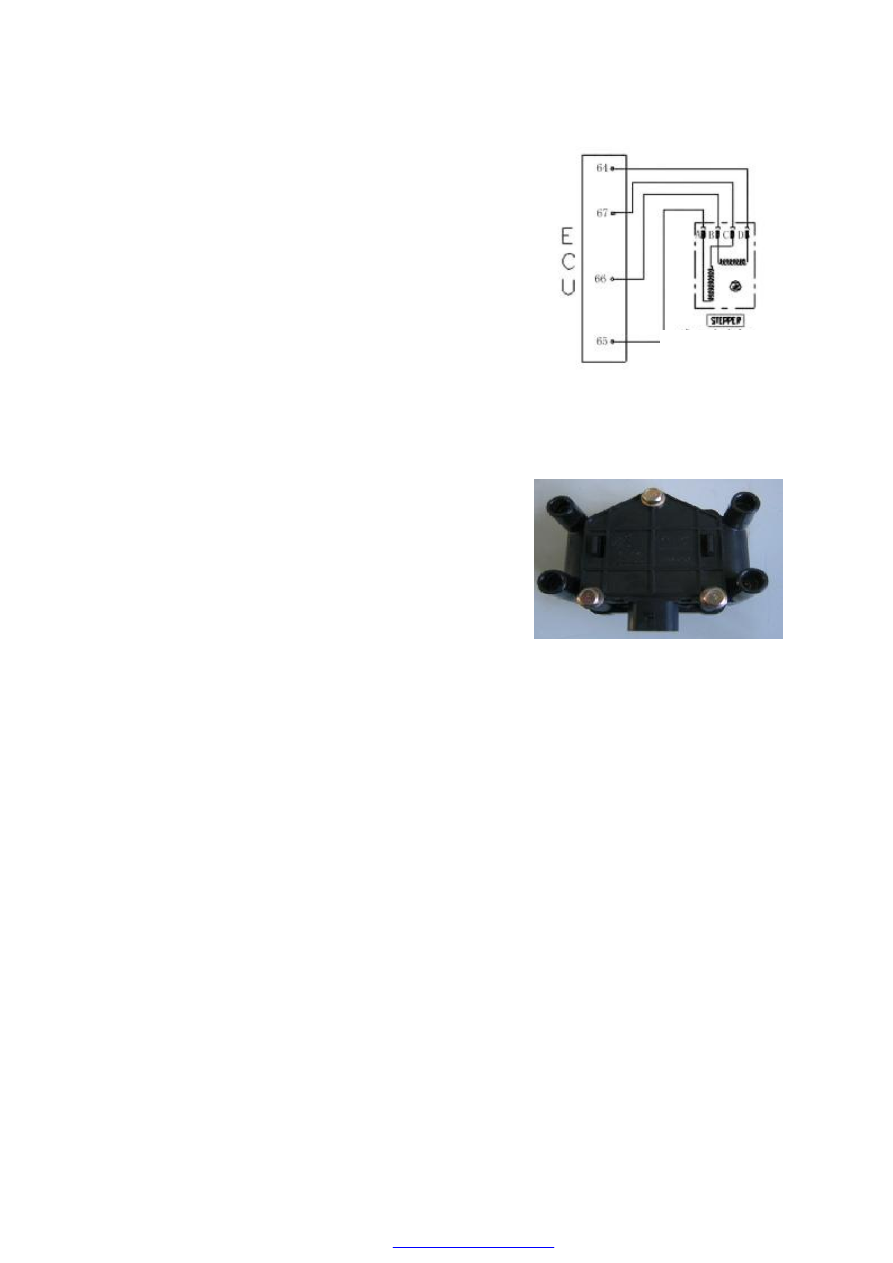

Circuit  of  the  stepper  of  the  idle
actuator





coil  resistance.  The  ignition  coil  produces  quite  a  lot
heat  under  normal  operation  and  the  over  temperature
of  ignition  coil  will  result  in  such  malfunctions  as
increase  of  the  ignition  coil’s  resistance,  unstable
operation of the engine and engine stall.

Primary winding: 0.47 ohms

Secondary winding: 8 ohms

Pins:

1#  pin  of  the  primary  winding  is  connected  to  the  5#
pin of ECU;

2#  pin  of  the  primary  winding  is  connected  to  the  2#
pin of ECU;

3# and 4# pins are jointly connected to the positive grid
of power supply.

High  voltage  side:  1#,  2#,  3#  and  4#  pins  are
connected respectively to the spark plug of the cylinder
with the same number through the distributor circuit.

Troubleshooting:  Verify  that  there  is  circuit  short  or
circuit open in the coils.

Verify  that  there  is  electrical  leakage  and  crack  on  the
shell.

Verify  that  the  electricity  for  ignition  is  not  sufficient
due to coil ageing.











※Carbon canister control valve

Function: It is used to control the purge airflow of the
carbon  canister.  The  carbon  canister  control  valve  is
controlled  by  the  ECU  through  the  pulse  length  and
frequency  (i.e.  duty  ratio)  based  on  the  engine  load.
The excessive accumulation of fuel vapor in the carbon
canister  will  result  in  fuel  spill  and  environment
pollution,  so  the  function  of  the  solenoid  valve  of  the
carbon  canister  is  to  open  the  valve  at  an  appropriate
time  so  that  the  excessive  fuel  vapor  can  enter  the  air
intake pipe and participate in the combustion.



Structure and working principle: The carbon canister
is  comprised  of  magnetic  coil,  armature,  valve  and
other  elements.  There  is  a  filter  screen at  its  inlet.  The
airflow passing the carbon canister control  valve  is not
only relative to the duty ratio of the pulse which is sent
by  the  ECU  to  the  carbon  canister  control  valve,  but
also relative to the pressure difference between the exit
and inlet of the carbon canister control valve. If there is
no  pulse,  the  carbon  canister  control  valve  is  closed.



Ignition coil with double spark

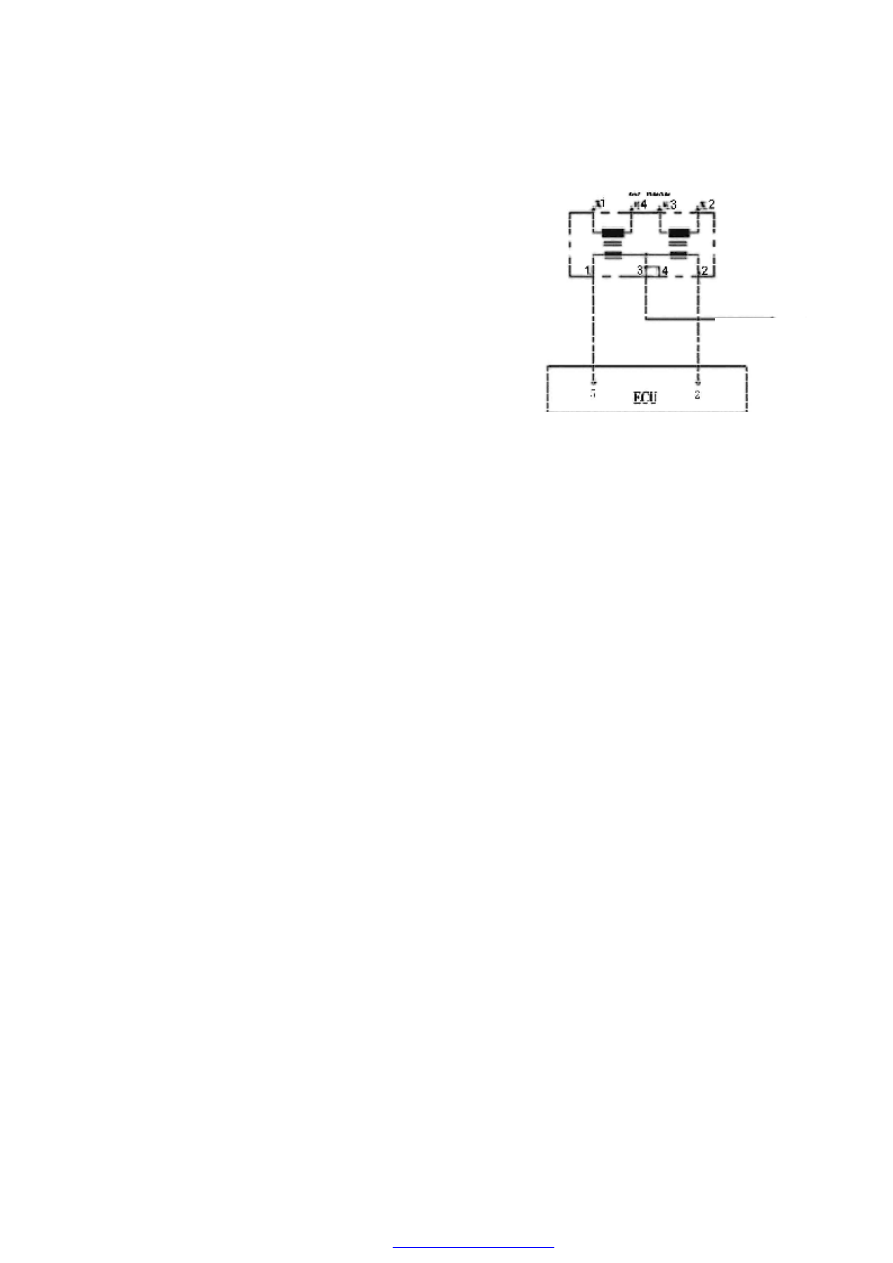

Circuit diagram of the ignition coil


87# main relay
