Chery A15 / 480 LHD model. Manual - part 118



Assembly:

——To spread Letai 598 seal glue or GY409

anaerobic glue on the connecting areas between
cylinder oil pan flange and oil pump body and
rear oil seal support.



























——To put the new rubber gasket on the cylinder

body, placing both ends of the gasket into the rear
oil seal support and oil pump rut.

——To install oil pan, placing both ends of the gasket

into oil pan rut.

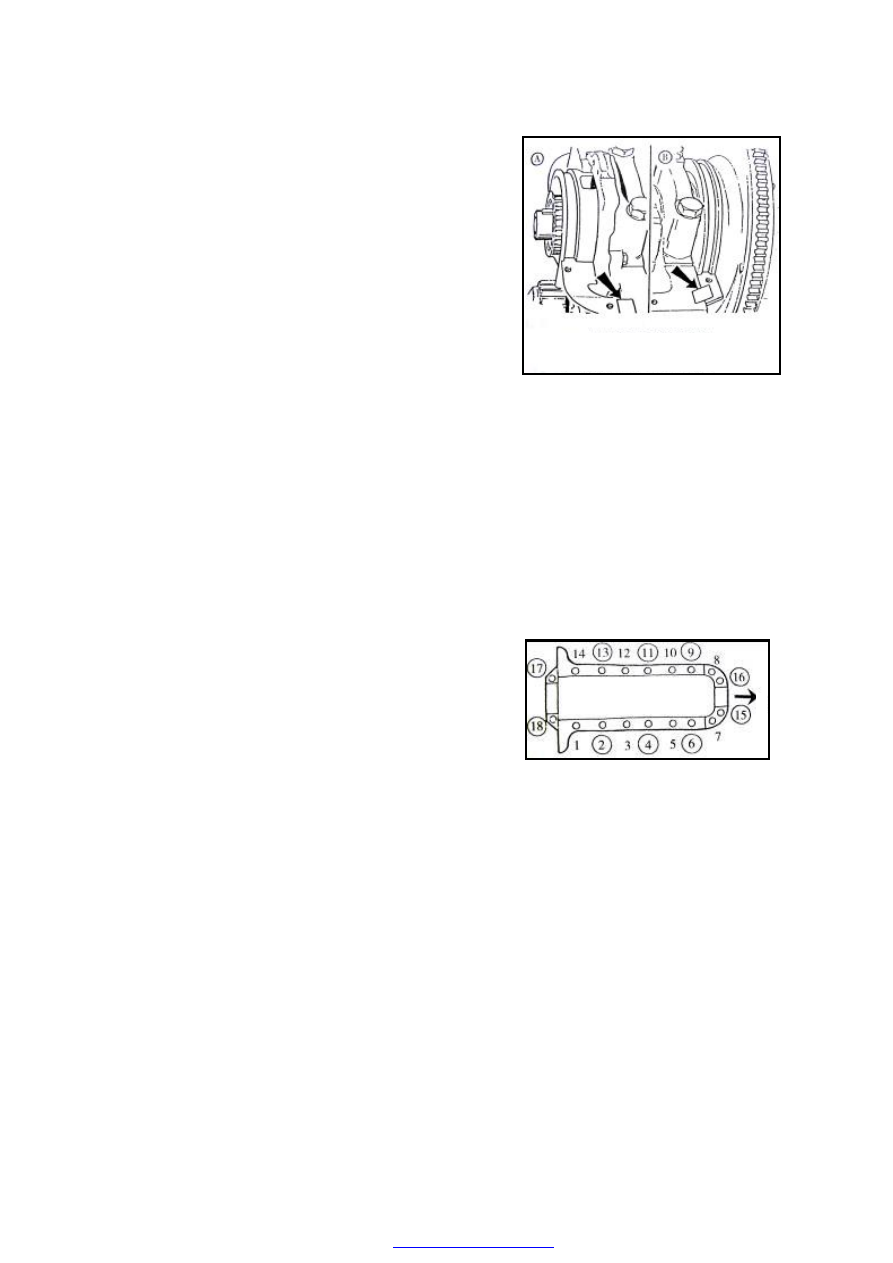

——To screw up the bolts (the bolts shown in the up

left figure first) manually.

——To screw up the bolts to 5.0 – 8.0N.m in order as

shown in the left figure.





















A    From crankcase to oil pump body

B    From crankcase to rear oil seal support

F



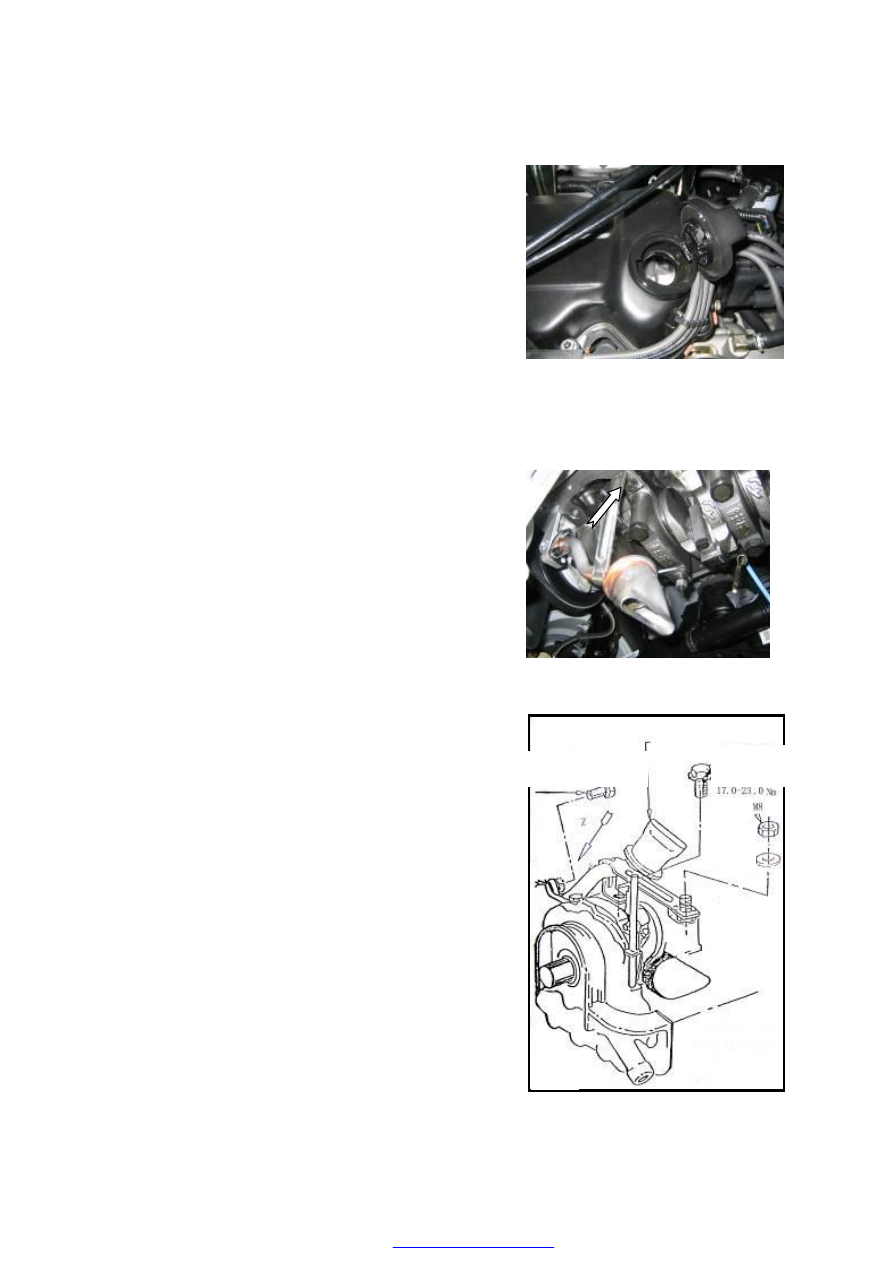

OIL FILLING

— — To  fill  the  engine  with  3.1 ± 0.15L  of  oil

(SAE10W/30SF  grade, or  SAE5W/30SJ grade  at
temperature lower than -18℃)

——The  oil  surface  shall  be  between  “max”  and

“min” on the dipstick.





OIL STRAINER ASSEMBLY

Disassembly:

——To unscrew the locknut of the oil strainer support

and take out the nut and gasket.

——To unscrew and take out the support bolt.

——To unscrew oil strainer flange bolts (two) and

take out two gasket bolts with spring.



——To  install  the  new  oil  strainer  gasket  to  the  oil

pump  flange,  setup  the  oil  strainer  assembly  and
screw up two bolts with gaskets.  —To screw the
oil  strainer  support  to  the  cylinder  using  M8
bolts,  put the  support onto the  stud on the  left of
the  second  main  bearing  cap,  place  back  the  flat
washer and screw up the nuts manually.

— — To  screw  up  the  oil  strainer  flange  bolt  to

8-12N.m.

——To screw up the support bolt to 17-23N.m.

——To screw up the locknut to 17-23N.m















M6X16: M6x16 Bolt
Fastening Torque Of
8.0-12.0N.M



Oil Strainer Assembly



Nut

Flat

Fastening Torque Of 8.0-12.0N.M
Washer Bolts with Spring (Two)





OIL PUMP AND FRONT OIL SEAL

Disassembly:

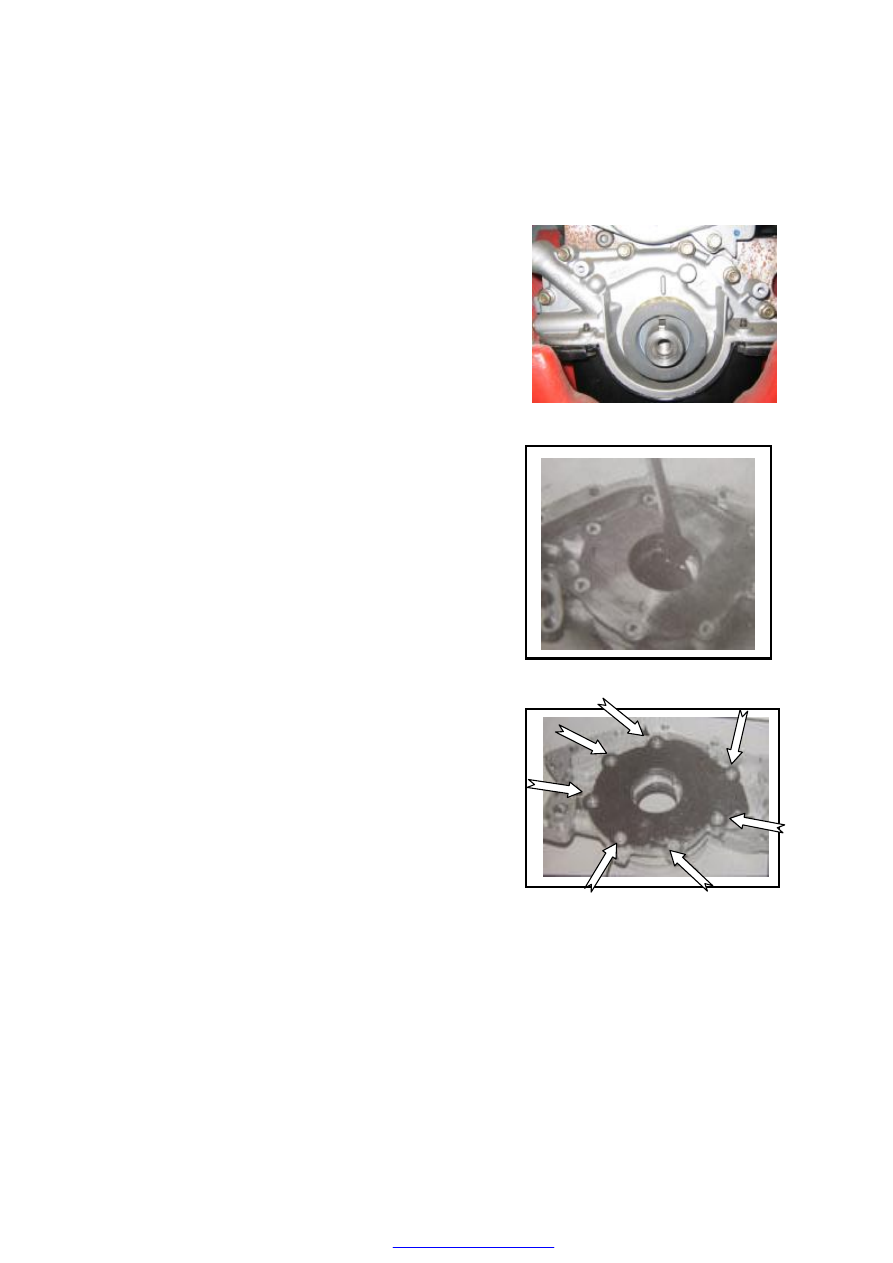

——To  unscrew  and  take  out  six  M6X30  hexagon

flange bolts.

——To take out oil pump and front oil seal assembly.



——To  use  a  screwdriver  or  chisel  to  take  out  the

crankshaft  front oil  seal  and  pay  attention  not to
touch or damage the front oil seal.



——To  take  out  7  M6  bolts  (as  indicated  by  the

arrows in the figure).



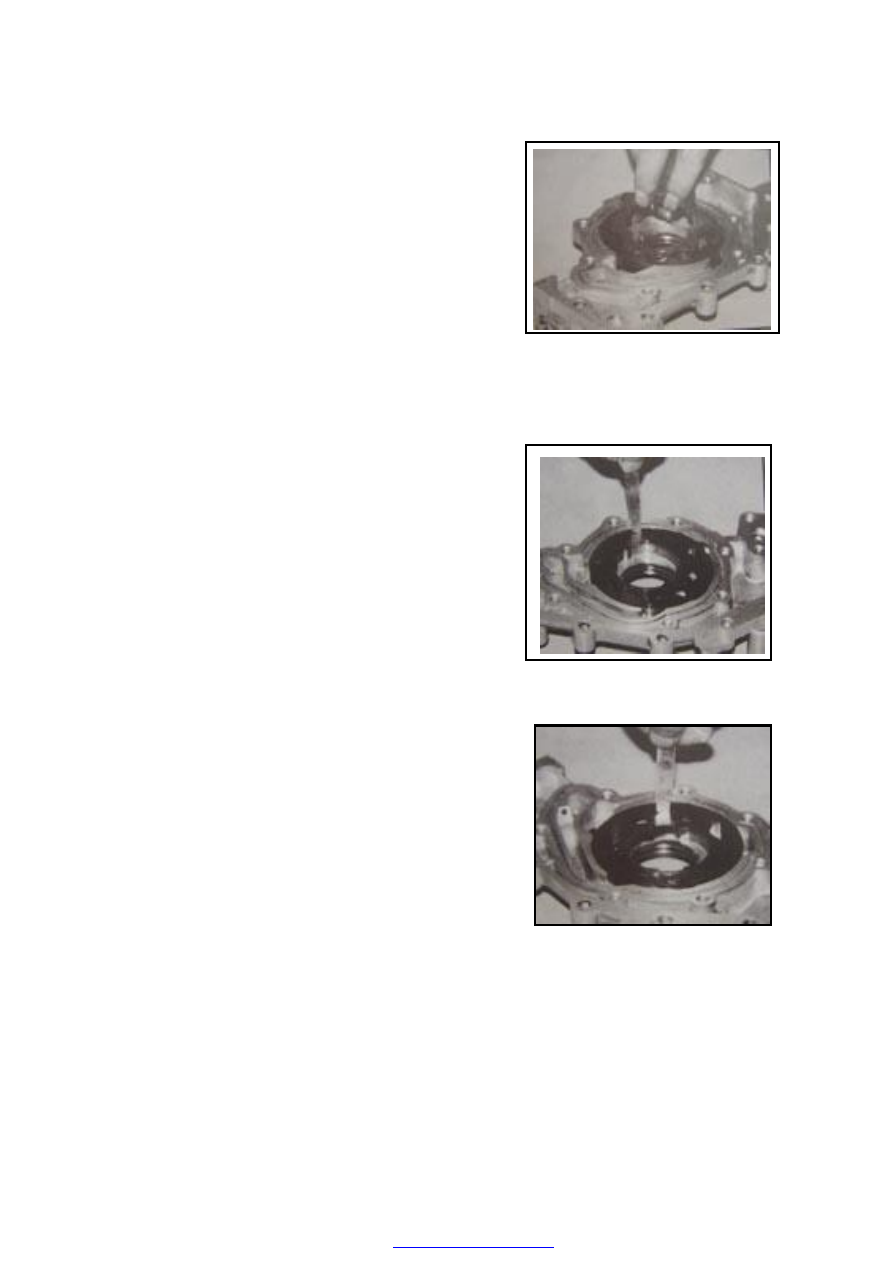

——To demount the oil pump cover plate.







——To take out the internal and external rotors.







——To  check  out  the  clearance  between  the  pump

external  rotor  and  pump  body.  The  oil  pump
external  rotor  shall  have  a  clearance  of
0.06-0.19mm with oil pump body.











——To  check  out  the  radial  clearance  between  oil

pump  internal  rotor  and  external  rotor.  The
clearance  between  internal  and  external  rotors
shall be 0.05-0.18mm.
