Chery A15. Manual - part 183

  Chery A15 Maintenance Manual

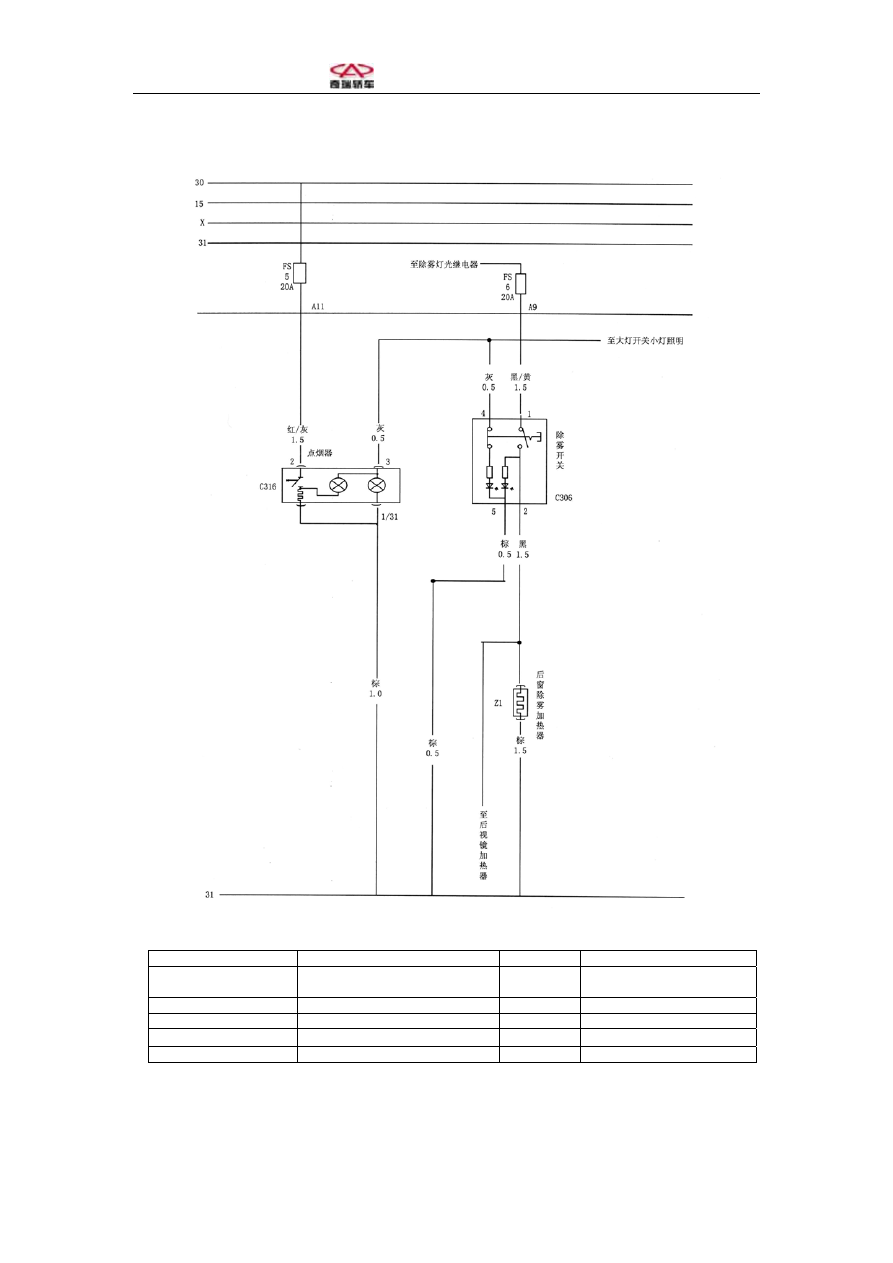

10. Cigarette Lighter, Rear Windshield Defroster and Rearview Mirror Defogger






至除雾灯光继电器

To defroster light relay

灰 Gray

至大灯开关小灯照明

To headlight switch/
position light

黑 Black

除雾开关 Defogger

switch

黄 Yellow

点烟器 Cigarette

lighter  红 Red

后窗除雾加热器

Rear windshield defogger/heater

棕 Brown

至后视镜加热器

To rearview mirror heater













  Chery A15 Maintenance Manual

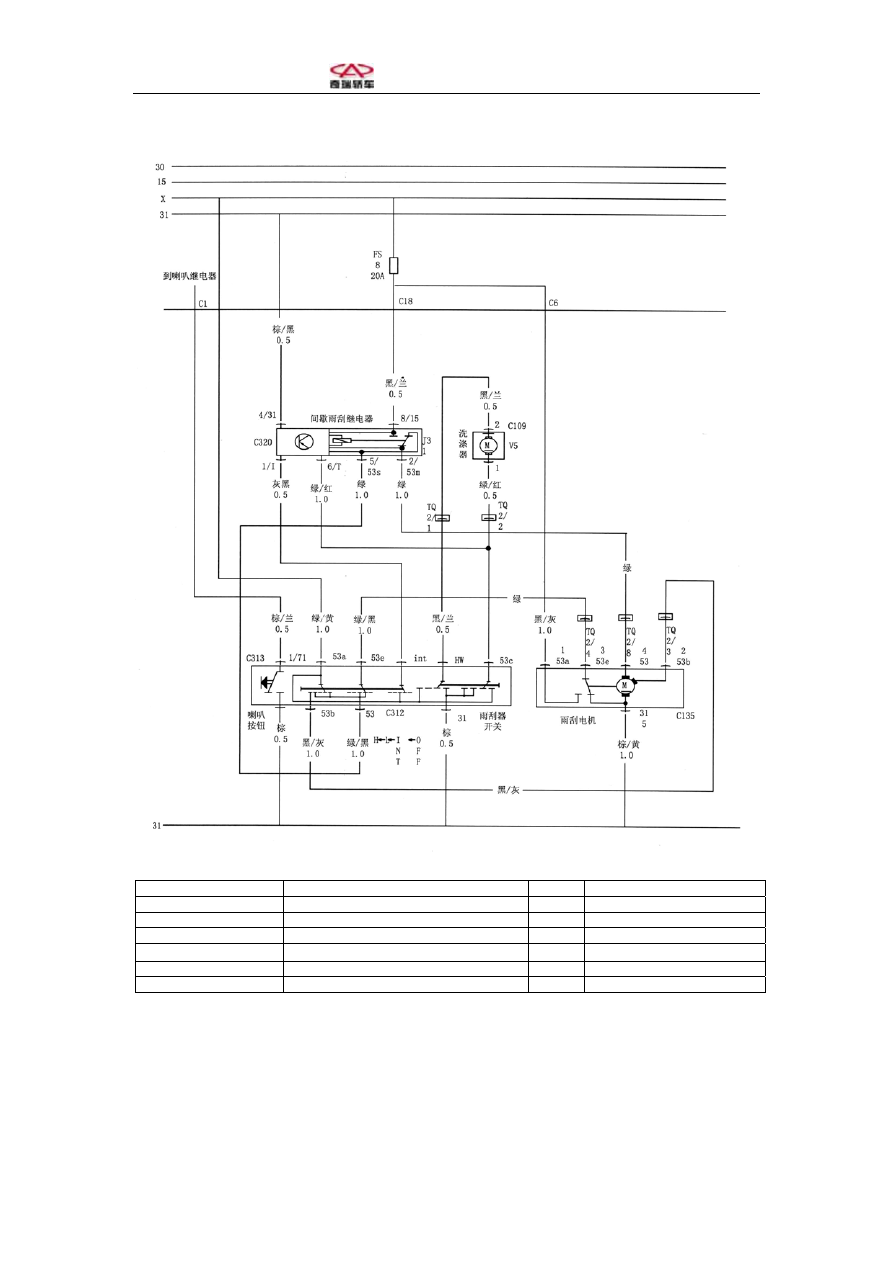

11. Wiper, Horn Button and Washer





到喇叭继电器

To horn relay

红 Red

间歇雨刮继电器

Intermittent wiper relay

绿 Green

洗涤器 Washer

棕 Brown

喇叭按钮 Horn

button

黑 Black

雨刮器开关 Wiper

switch

黄 Yellow

雨刮电机 Wiper

motor

兰 Blue





灰 Gray








  Chery A15 Maintenance Manual

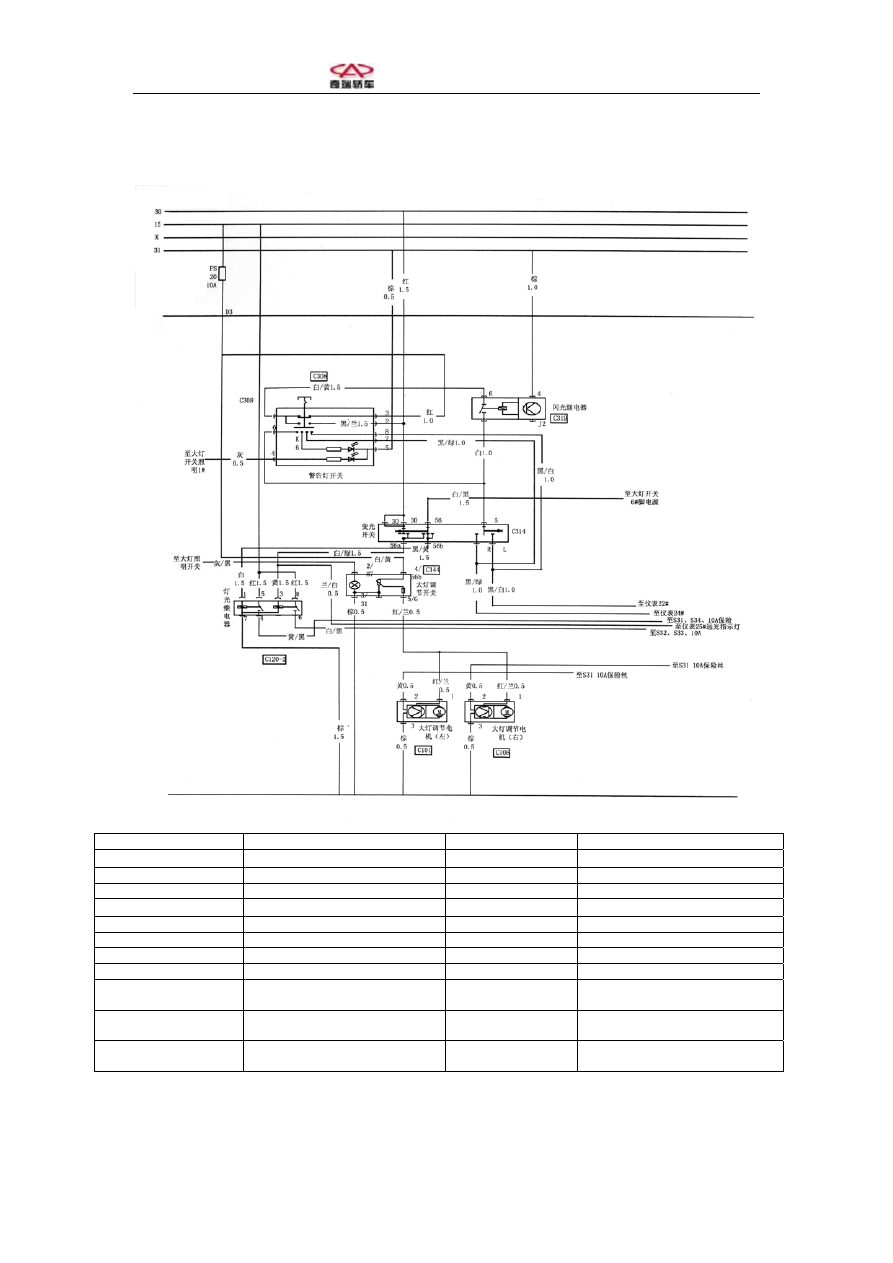

12. Warning Light Switch, Turn Light Switch, Headlight Dimmer Switch and
Headlight Regulator




闪光继电器 Flasher

relay

至 S31 10A 保险丝

To S31 10A fuse

至大灯开光照明 1#

To headlight switch lighting 1#

大灯调节电机（左） Headlight regulating motor (left)

警告灯开关

Warning light switch

大灯调节电机（右） Headlight regulating motor (right)

至大灯开关 6#脚电源

To headlight switch 6# pin power

棕 Brown

变光开关 Dimmer

switch

红 Red

至大灯照明开关

To headlight switch

灰 Gray

灯光继电器 Light

relay

黑 Black

大灯调节开关 Headlight

regulator

兰 Blue

至仪表 To

instrument

白 White

至 S31、S34、10A 保
险丝

To S31, S34 10A fuse

黄 Yellow

至仪表 25#远光指示灯

To instrument 25# high beam
indicator light

绿 Green

至 S32、S33、10A 保
险丝

To S32, S33 10A fuse









  Chery A15 Maintenance Manual

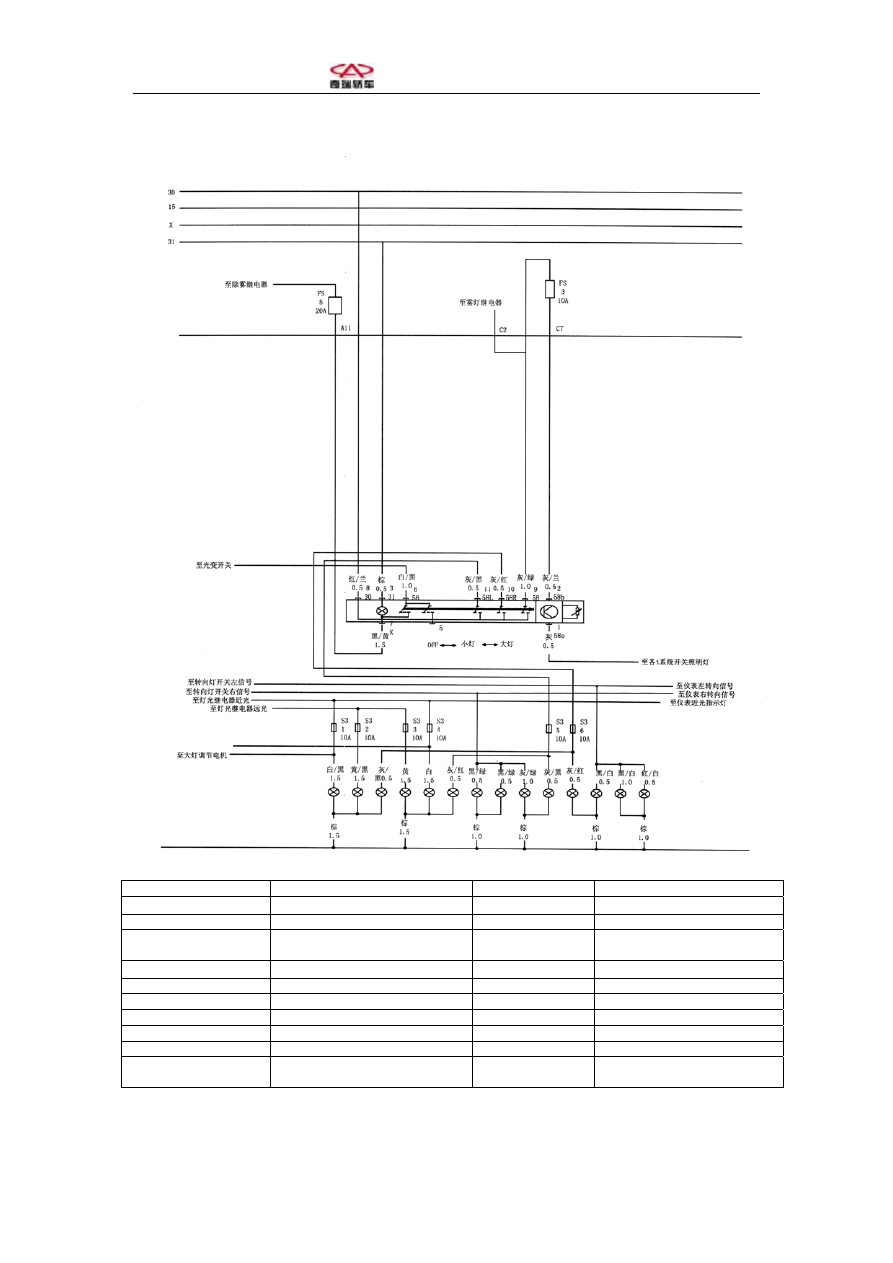

13. Light Switch




至除雾继电器

To defogger relay

至大灯调节电机

To headlight regulating motor

至雾灯继电器

To fog light relay

小灯 Position

light

至变光开关

To dimmer switch

大灯 Headlight

至各系统开关照明灯

To switch lightings of various
systems

红 Red

至转向灯开关左信号

To left turn lights signal

兰 Blue

至转向灯开关右信号

To right turn lights signal

棕 Brown

至灯光继电器近光

To light relay low beam

白 White

至灯光继电器远光

To light relay high beam

黑 Black

至仪表左转向信号

To left turn signal on dashboard

灰 Gray

至仪表右转向信号

To right turn signal on dashboard

绿 Green

至仪表近光指示灯

To low beam indicator light on
dashboard

黄 Yellow
