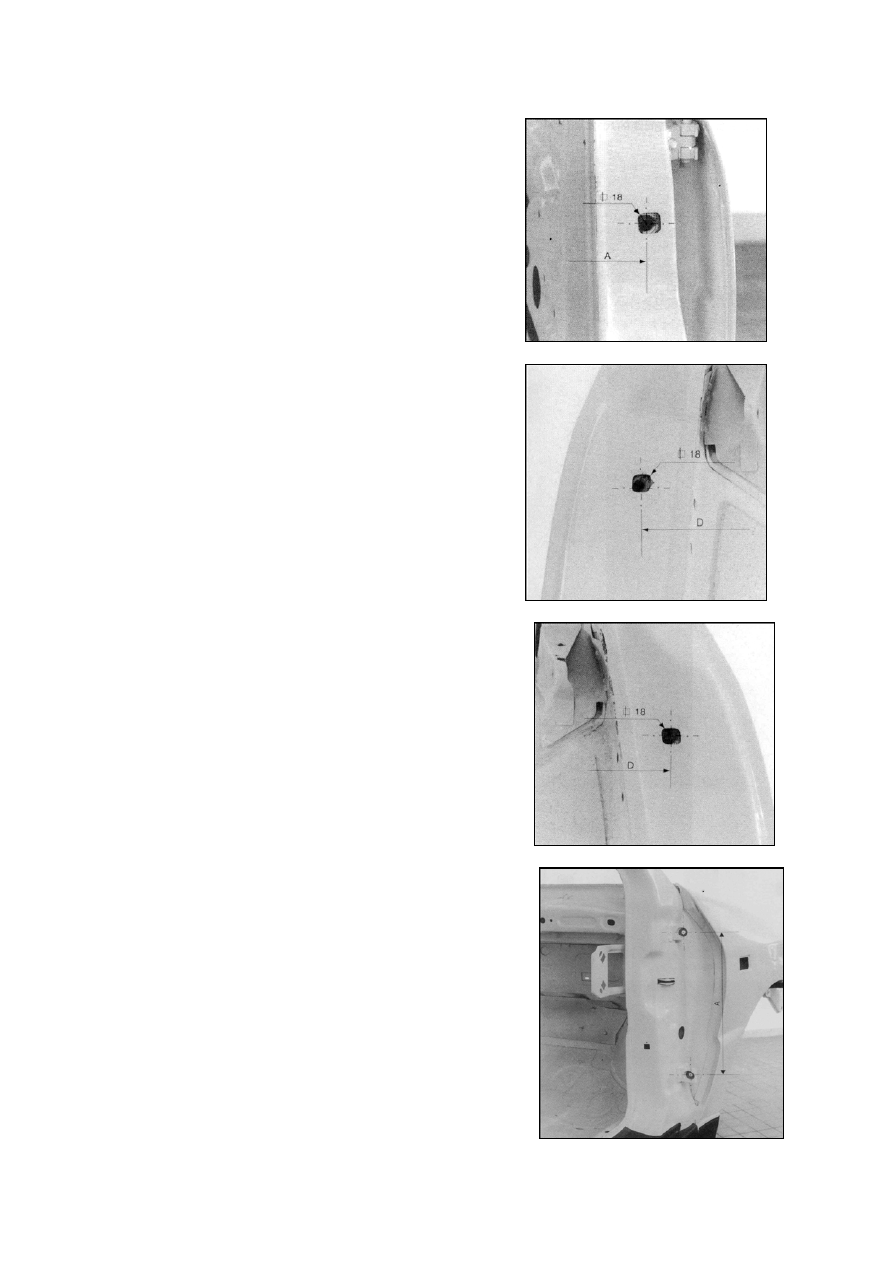

INSPECT THE SPACE BETWEEN
HINGES OF COLUMN A





Size Code   STD Value    Part Measured

A   360±0.5mm   Z-Directional Distance

of Hinges with
Column A






S-46

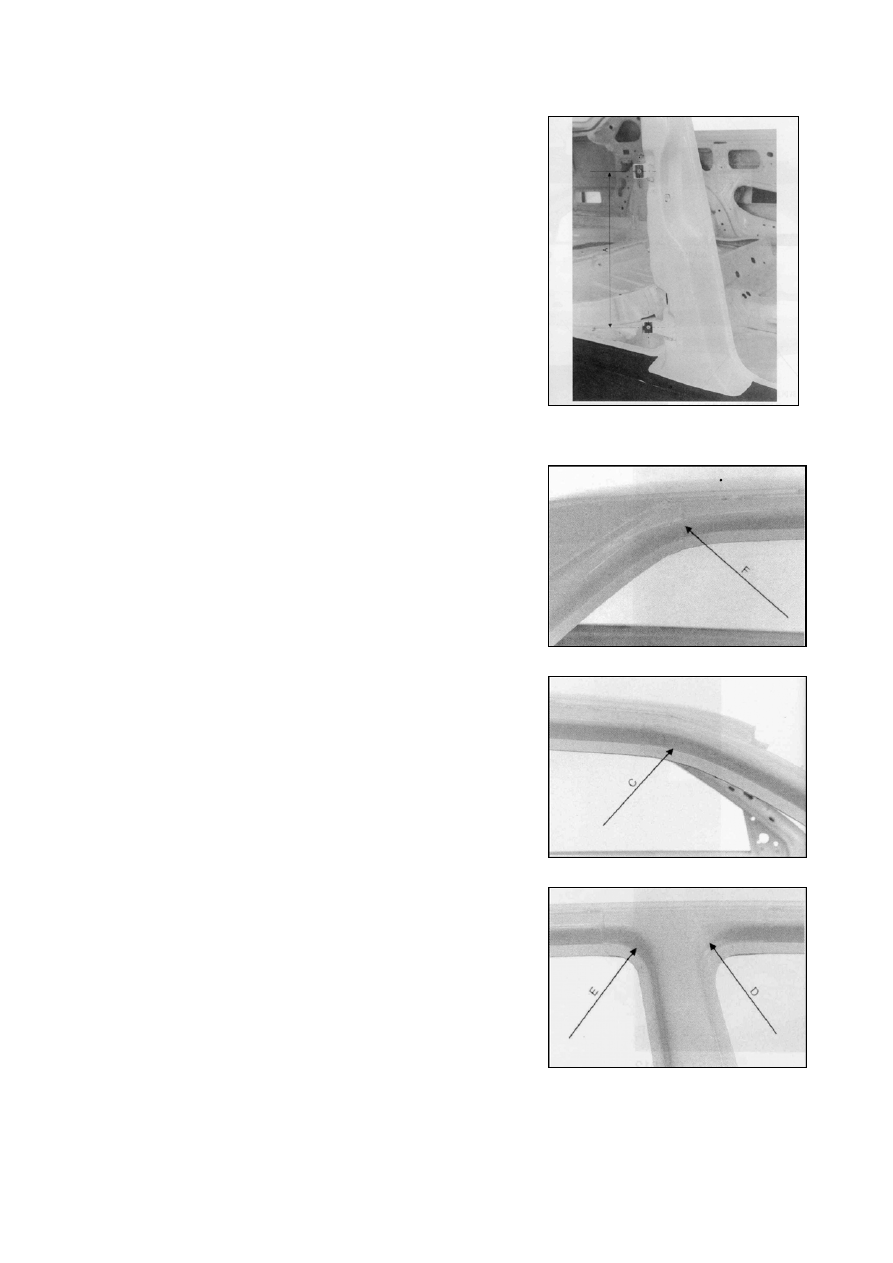

INPECT THE SPACE BETWEEN HINGES

WITH COLUMN B




Size Code   STD Value    Part Measured
A        360±0.5mm   Z-Directional

Distance of
Hinges with
Column B

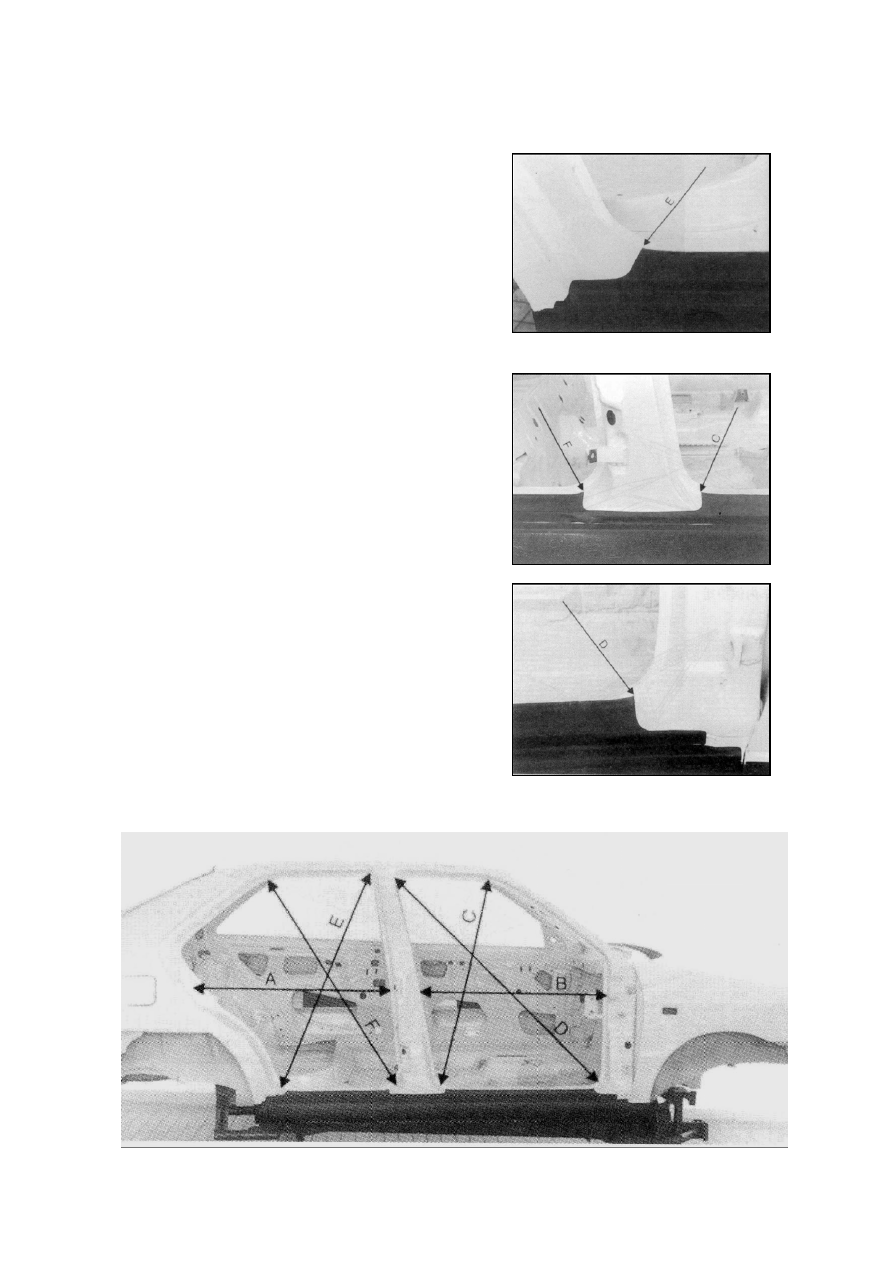

INSPECT THE OPENING SIZES OF
FRONT DOOR & REAR DOOR

Size Code  STD Value  Part Measured

A          938±1mm      Space between

Column B and the
Installation Position
of Locking Column
with Fender

B          950±1mm      Space between

Column A and the
Installation Position
of Locking Column
with Column B

C       1008±2mm      Opening of Front

Door

D       1292±2mm      Opening of Front

Door

E      1074±2mm      Opening of Rear

Door

F       1140±2mm      Opening of Rear

Door



S-47







































S-48

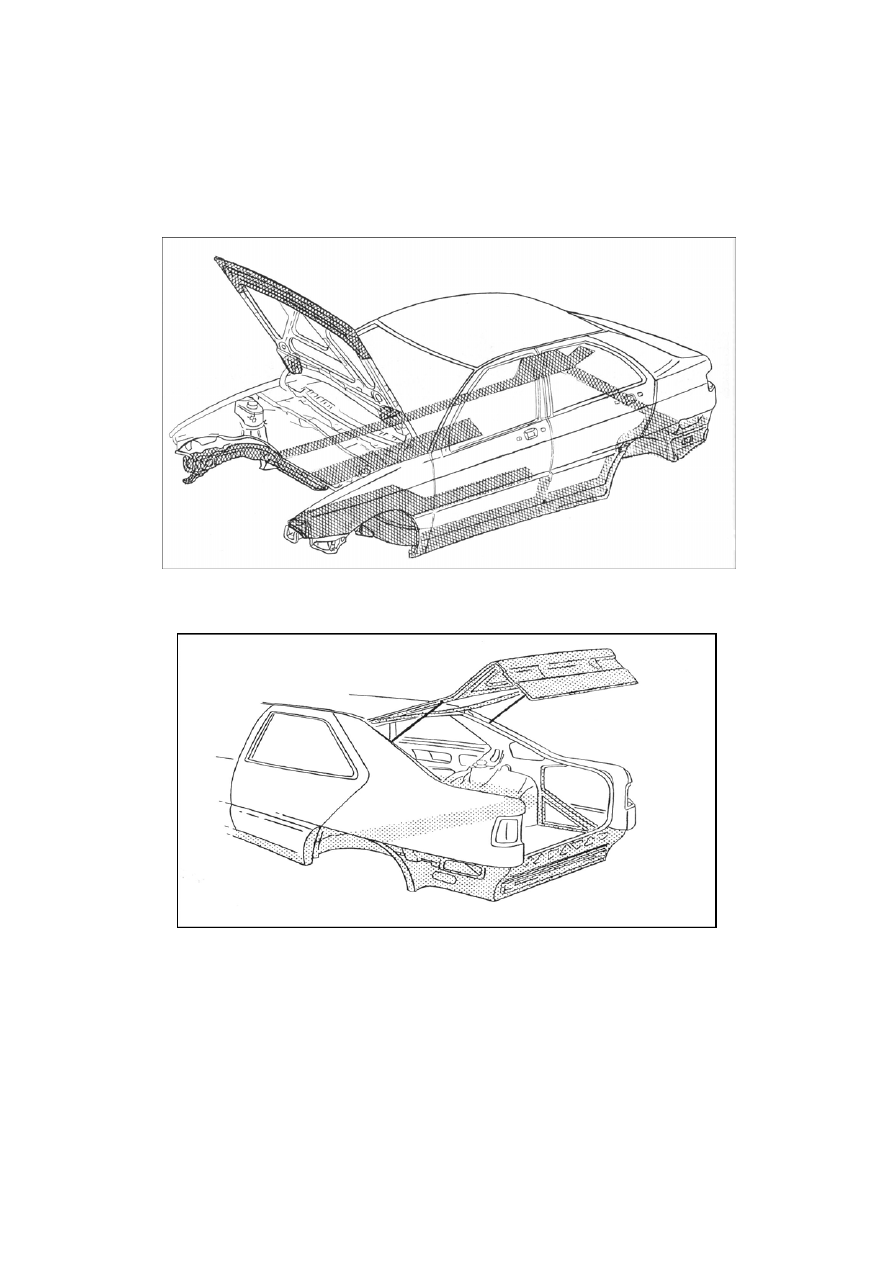

PROTECTION WAX INSIDE CAR

Protection wax at openings contains 60% solid solution, and is coated in an immersion
method at 120

.

℃
